Cabinet Vision: kaj je in za koga je primeren
Cabinet Vision je program za konstruiranje pohištva: od 3D načrta do seznamov za razrez, nalepk in programov za CNC. Kombinacije modulov in komu je namenjen.
- Pripravil: Totus d.o.o.
- Strokovno pregledal: Elvis Bassanese, direktor, Totus d.o.o.
- Posodobljeno
- 3 min branja

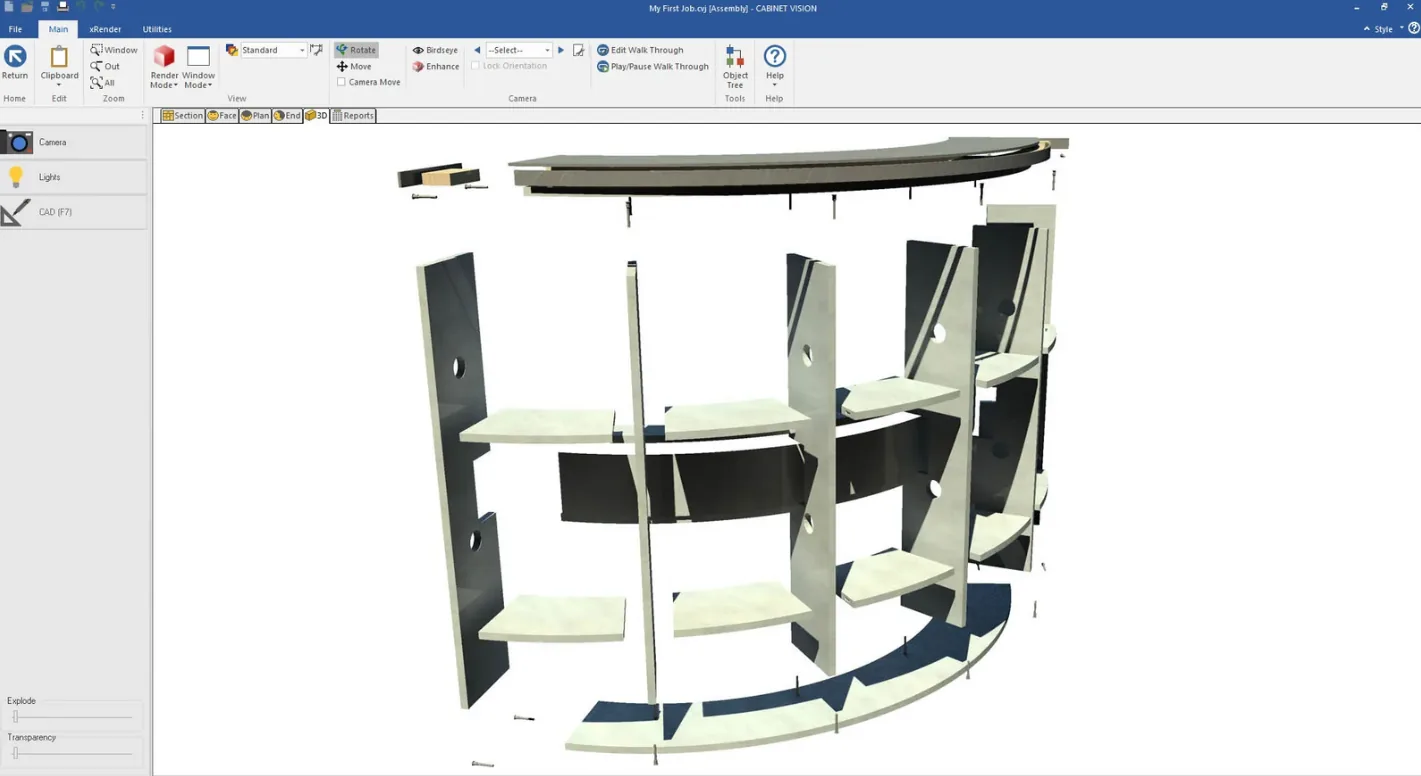

Cabinet Vision je program proizvajalca Hexagon za konstruiranje pohištva in avtomatizacijo poslovanja. Iz 3D modela pohištva pripravi dokumentacijo za izdelavo: od načrtov in ponudbe do seznamov za razrez in, v kombinacijah modulov za CNC proizvodnjo, programov za CNC stroje. Totus ga ponuja kot uradni partner Hexagon MI, skupaj z izobraževanjem in podporo.
Kratek odgovor
Cabinet Vision je namenjen mizarjem in izdelovalcem pohištva po meri, ki želijo od načrta do proizvodnje delati v enem programu. Iz enega modela dobite tloris, naris in 3D pogled, kosovnice, sezname za razrez in, v 3. in 4. kombinaciji modulov, programe za CNC stroje.
Za koga je primeren
- Izdelovalci kuhinj in pohištva po meri
- Mizarske delavnice, ki želijo hitreje pripravljati ponudbe in dokumentacijo
- Delavnice s formatno žago, razrezovalko plošč ali CNC obdelovalnim centrom, ki želijo podatke za razrez in obdelavo pripraviti neposredno iz načrta
Kaj pripravi iz enega modela
- Tloris, naris in 3D pogled ter skotirane poglede po stenah
- Kosovnice, sezname materiala s cenami in sezname elementov za razrez
- Izvrtine za moznike, odmične spone in vodila predalov, porabo materiala in izračun stroškov
- Optimizacijo razreza plošč in nalepke s QR kodo (od 1. kombinacije modulov)
- Navodila za sestavljanje
- Programe za CNC stroje (v 3. in 4. kombinaciji modulov)
- Ponudbe, s CV Asistentom in modulom xReporting tudi samodejno ponudbo v PDF
- Osnovne fotorealistične prikaze
- Sezname materiala v obliki CSV, ki jih odprete v Excelu
Paketi
Na strani Cabinet Vision je pet kombinacij modulov:
| Kombinacija | Kaj vsebuje |
|---|---|
| 0 – Načrtovanje | Risanje 3D postavitev, izpisi in enostavna ponudba |
| 1 – Načrtovanje in razrez | Optimizacija vseh plošč, nalepke in vodenje razreza na tablici |
| 2 – Posebna oblikovanja pohištva | Vse iz 1. kombinacije ter modul xShaping za poševne stene, mansarde, niše, stebre in zaobljene elemente |
| 3 – CNC proizvodnja | Modul za proizvodnjo S2M CENTER in modul +Point to Point za pripravo CNC programov za izbrani stroj |
| 4 – CNC in razrezovalka | Kot 3. kombinacija, namesto modula xOptimizer pa modul +Saw za optimizacijo vseh plošč in neposreden prenos na razrezovalko plošč |
Vsako kombinacijo lahko razširite z dodatnimi moduli. Cene kombinacij in modulov ter izbirnik paketa so na strani Cabinet Vision.
Povezava s stroji
Kot dodatna možnost lahko Cabinet Vision z aplikacijo za neposreden prenos podatkov pošilja podatke na krmiljene formatne žage KAPPA 450, 550 in 590: slike, ki kažejo, kako obračati ploščo, mere postavitve paralelnega vodila in samodejno tiskanje nalepke pri končnem rezu. Z dodatnimi moduli pripravi tudi programe za CNC nesting stroje ter za stroje za vrtanje in vstavljanje moznikov. Nalepke lahko tiskate ročno ali samodejno na razrezovalkah plošč, CNC nesting strojih in klasičnih formatnih žagah.
Uvajanje in podpora
Vsaka kombinacija modulov vključuje izobraževanje in podporo za eno leto. Izobraževanje poteka na sedežu podjetja Totus, je teoretično in praktično ter traja en dan; program namestimo na en računalnik. Kombinaciji 3 in 4 vključujeta še izobraževalni in integracijski paket: integracija traja en dan za vsak stroj, povezan s Cabinet Vision. Prvo leto vzdrževanja je zajeto v licenci, za naslednja leta je pogodba za vzdrževanje (SMA) možna opcija. Licenca velja za enega uporabnika, enako tudi za vse module in dodatke. Hexagon izda štiri verzije programa na leto.
Kako začeti
Na strani Cabinet Vision z izbirnikom paketa poiščite kombinacijo modulov, ki ustreza Vaši delavnici, in zahtevajte ponudbo. Če razmišljate tudi o novem CNC stroju, si oglejte CNC obdelovalne stroje.
