Ali odsesovanje še sledi Vaši delavnici?

Delavnica raste. Dodate nov stroj, podaljšate cevovod in priključite še eno vejo. Odsesovalna naprava pa pogosto ostane enaka.

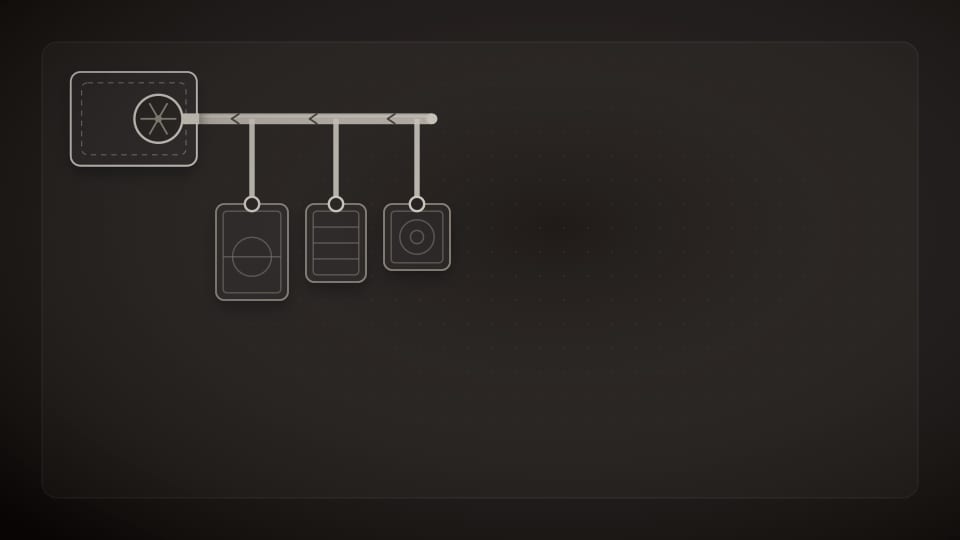

  1. Začnete s tremi stroji.

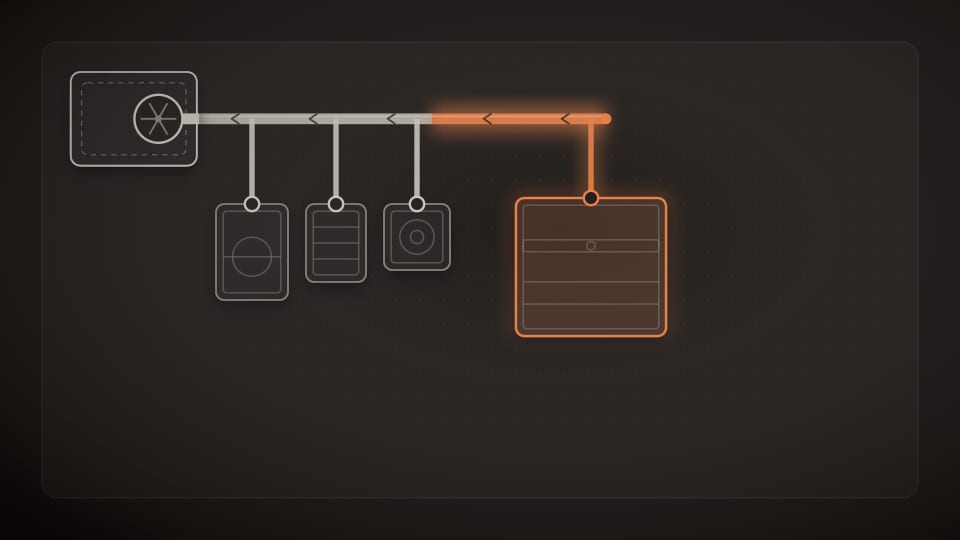

  2. Dodate CNC.

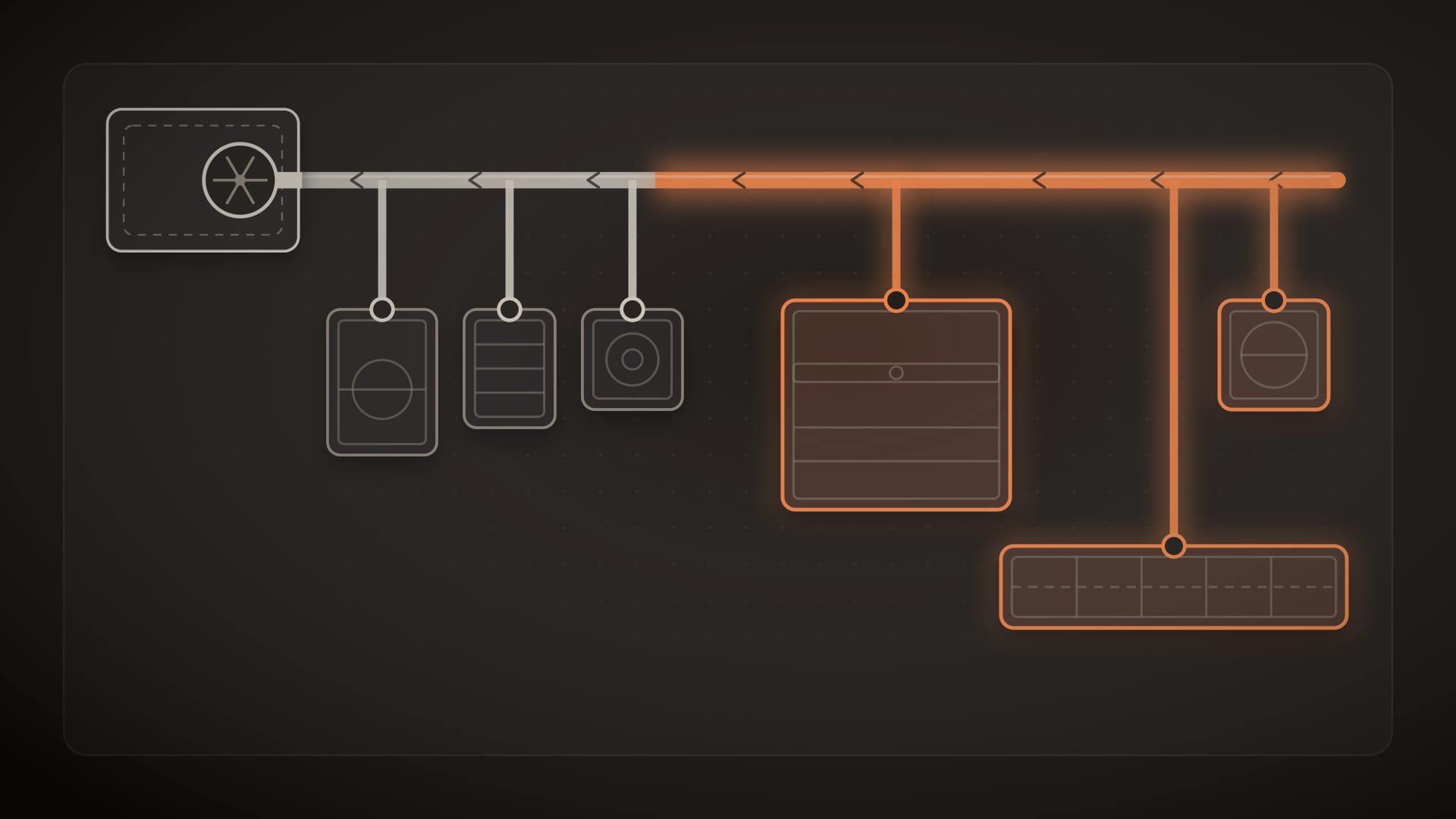

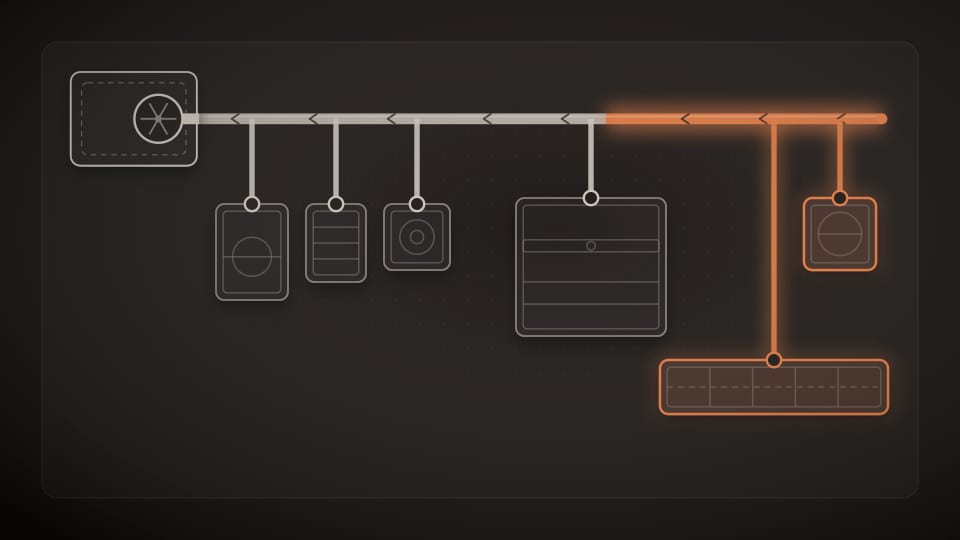

  3. Dodate robno lepilko in brusilko. Cevovod se podaljša.

Shematski prikaz: nevtralna delavnica, ki raste. Stroji so poenostavljeni, brez znamk.
Ustrezno odsesovanje določajo potrebe Vaših strojev ter pretok, ki ga sistem zagotovi pri potrebnem podtlaku.

Za izbiro potrebujemo več kot podatek o moči motorja. Pomembno je, koliko zraka potrebuje vsak stroj, kateri stroji delujejo hkrati in kakšne upore mora zrak premagati na poti do filtra. S kalkulatorjem pripravite osnovo za pogovor o rešitvi, ki ustreza Vaši mizarski ali lesnoobdelovalni delavnici danes in omogoča premišljeno nadgradnjo v prihodnje.

Znaki v delavnici

Kaj lahko opazite pri delu

Šest znakov, možnih vzrokov in smiselnega naslednjega preverjanja. To ni diagnoza: vzrok določimo šele s pregledom.

  • Pri enem stroju deluje, pri dveh začne zmanjkovati odsesovanja.
    Možni vzroki
    Stroja skupaj potrebujeta več zraka, kot ga sistem zagotovi; skupni odsek, filter ali ventilator.
    Naslednje preverjanje
    Kateri stroji delujejo hkrati in koliko zraka potrebuje vsak.
    Stroji ne delujejo vsak zase
  • Oddaljeni stroj odsesuje slabše kot stroj ob napravi.
    Možni vzroki
    Daljša pot in več kolen pomenita večji upor; premer ali hitrost na tej veji ne ustrezata; odprte neaktivne veje.
    Naslednje preverjanje
    Dolžina, premer in število kolen na tej veji.
    Zrak mora premagati pot
  • V ceveh ostajajo oblanci ali prihaja do zamašitev.
    Možni vzroki
    Hitrost zraka v cevi je prenizka za transport materiala, na primer v preveliki ali premalo obremenjeni cevi; geometrija cevovoda.
    Naslednje preverjanje
    Hitrost na tej veji pri dejanskem pretoku.
    Štiri veličine, ne samo kilovati
  • Prah uhaja pri zajemu, spojih, filtru ali praznjenju zbiralnika.
    Možni vzroki
    Zajem pri orodju ni ustrezno oblikovan; netesnost na spoju, filtru ali zbiralniku.
    Naslednje preverjanje
    Kje točno prah uhaja: zajem, spoji, tesnila filtra, zbiralnik.
    Štiri veličine, ne samo kilovati
  • Filter zahteva pogosto čiščenje oziroma narašča njegov upor.
    Možni vzroki
    Filter je obremenjen; nastavitev čiščenja ni ustrezna; pretok skozi filter.
    Naslednje preverjanje
    Stanje filtra, nastavitev čiščenja in pretok skozi filtrsko površino.
    Zrak mora premagati pot
  • Sistem je glasen, rezultat odsesovanja pa nezadovoljiv.
    Možni vzroki
    Hrup in rezultat nista isto: vplivajo ventilator, obloga, dušilniki, položaj naprave in hitrost v ceveh.
    Naslednje preverjanje
    Pretok in tlak pri zajemu, ne le zvok naprave.
    Zrak mora premagati pot

Trditve

Šest trditev, ki jih je vredno preveriti

Vsaka ima kratko razlago in vodi do vnosa v kalkulatorju.

Veličine

Štiri veličine, ne samo kilovati

Pretok, hitrost, tlak in moč so štiri različne stvari. Pri izbiri odsesovanja jih je treba ločiti.

Pretok [m³/h]
Koliko zraka na uro steče skozi presek.
Hitrost [m/s]
Kako hitro se zrak giblje po cevi.
Tlak oziroma tlačna razlika [Pa]
Upor, ki ga mora ventilator premagati.
Moč motorja [kW]
Podatek o motorju; sama ne pove, koliko zraka sistem prenese pri danem uporu.
Shematski prikaz

Isti pretok, dve cevi

Isti pretok: 565,5 m³/h

Ožja cev Ø100 mm

20m/s

hitrost zraka

Širša cev Ø160 mm

7,8m/s

hitrost zraka

Pri enakem pretoku je zrak v širši cevi počasnejši. Večja cev zato ni vedno boljša: počasnejši zrak lahko oteži transport materiala.

Potrebna hitrost je odvisna od materiala. Univerzalne vrednosti vir ne navaja.

  • Zajem pri orodju.
  • Transport po ceveh.
  • Filtriranje zraka.

Večji pretok sam ne popravi neustrezno oblikovanega zajema.

Formula, seštevanje presekov in zajem pri orodju

Q = 3600 × v × π × (d / 1000)² / 4

Ø100 mm pri 20 m/s: 565,5 m³/h. Isti pretok v cevi Ø160 mm: 7,8 m/s.

Shematski prikaz
Priključka Ø120 mm (113 cm²) in Ø100 mm (79 cm²) skupaj dasta 192 cm². Glavni vod mora imeti vsaj ta presek: po tabeli AL-KO je to cev Ø160 mm (201 cm²).
Shematski prikaz
Ustrezno oblikovan zajemNeustrezno oblikovan zajemShematski prikaz: delci so ponazoritev, ne velikost ali količina prahu.

Vir: AL-KO cenik 2025, str. 96; formulo uporablja tudi TOTUS v izračunih.

Sočasnost

Stroji ne delujejo vsak zase

Seštevamo samo stroje, ki lahko delujejo hkrati.

Shematski prikaz
123456
Primer iz AL-KO cenika, str. 97: šest strojev. Vsi skupaj potrebujejo 10.838 m³/h, dva rezkalnika, ki delujeta hkrati, 4.560 m³/h. Zmogljivost odsesavanja ne sme presegati največjega pretoka izbrane naprave.

Vsi stroji skupaj

10.838m³/h

Zahtevani pretok za izbrano kombinacijo

4.560m³/h

Skupni odsek nosi pretok strojev, ki delujejo hkrati. Zato računamo dovoljene kombinacije, ne vsote vseh priključkov in ne pavšalnega odstotka.

Dosežen pretok sistema: za prikaz potrebujemo krivuljo ventilatorja in model omrežja.

Šest strojev iz primera AL-KO
Šest strojev iz primera AL-KO
StrojPriključkiHitrost zrakaZahtevani pretokStanje
1. Krožna žagaØ120 + Ø10023 m/s1.587 m³/hIzključen
2. DebelinkaØ14028 m/s1.552 m³/hIzključen
3. PoravnalkaØ14028 m/s1.552 m³/hIzključen
4. Rezkalnik2 × Ø12028 m/s2.280 m³/hVključen
5. Rezkalnik2 × Ø12028 m/s2.280 m³/hVključen
6. BrusilnikØ120 + Ø10023 m/s1.587 m³/hIzključen
Izbrana kombinacija4.560 m³/hVsi stroji skupaj: 10.838 m³/h
Drugi primer: osem strojev s splošnimi imeni
Shematski prikaz
12345678
Demonstracijski primer: osem strojev, vse hitrosti 25 m/s (predpostavka primera). Izbrani stroji: 12.730,5 m³/h. Vseh osem: 17.028,2 m³/h. Stroji, ki ne delujejo hkrati, se v izbrani kombinaciji ne seštevajo.
Drugi primer: osem strojev s splošnimi imeni
StrojPriključkiHitrost zrakaZahtevani pretokStanje
1. Kontaktna brusilkaØ16025 m/s1.809,6 m³/hVključen
2. Formatna žagaØ120 + Ø8025 m/s1.470,3 m³/hIzključen
3. CNC obdelovalni centerØ25025 m/s4.417,9 m³/hVključen
4. Mozničarka2 × Ø10025 m/s1.413,7 m³/hIzključen
5. StružnicaØ100 + Ø12025 m/s1.724,7 m³/hVključen
6. Pometalni priključekØ10025 m/s706,9 m³/hVključen
7. Oscilirna brusilka2 × Ø10025 m/s1.413,7 m³/hIzključen
8. CNC z več priključki4 × Ø12025 m/s4.071,5 m³/hVključen
Izbrana kombinacija12.730,5 m³/hVsi stroji skupaj: 17.028,2 m³/h

Delež 74,8 % je le informacija o pokritosti; ni dokaz največje sočasnosti.

Upor

Zrak mora premagati pot

Ventilator mora zagotoviti zahtevani pretok tudi ob uporu zajema, cevi, kolen, loput in filtra.

Shematski prikaz
123
Primer iz AL-KO cenika, str. 97. To ni izračun Vašega omrežja.

Skupaj

1.954Pa

  1. Šoba na stroju1.500 Pa

  2. Cevi (152 + 42 + 60)254 Pa

  3. Dve koleni in dva odcepa200 Pa

Vir: AL-KO cenik, str. 97

Potreben podtlak je tlak na šobi plus izguba v cevovodu, skupaj z gibko cevjo. Notranji padec v odsesovalniku AL-KO je že upoštevan; če karakteristika naprave že vključuje filter, ga ne štejemo še enkrat.

Isti ventilator, isti motor: pretok je odvisen od tlaka

Pettini PFR 400 (4 HP, 3 kW): trije od petih natisnjenih parov pretoka in tlaka iz cenika Pettini 2026.

Isti ventilator, isti motor: pretok je odvisen od tlaka
Pretok [m³/h]Tlak [mmca]Preračun [Pa]
1. 2.150240okoli 2.350
2. 4.250168okoli 1.650
3. 6.15074okoli 730

Preračun: 1 mmca = 9,80665 Pa.

Shematski prikaz
Qp123
Povezava točk je ponazoritev, krivulje cenik ne navaja.

Pri istem motorju je pretok odvisen od tlaka, ki ga ventilator premaga.

Podatek velja za ventilator brez filtra in cevi. Cenik ne navaja, ali gre za statični ali skupni tlak, in ne navaja gostote zraka. 3 kW pri vseh treh vrsticah.

Izgube po tabeli AL-KO in delovna točka

Ø200 mm pri 20 m/s: 18 Pa/m (jeklena cev, gladka notranjost). Gibka cev ima po viru okoli 5- do 6-krat višjo izgubo. Za kolena, odcepe in razdelilnike vir navaja okvirno 50 Pa; to ni splošna fizikalna vrednost.

Največji pretok in največji tlak sta lahko v različnih kombinacijah delovanja. Zato ne postaneta ena delovna točka.

Razporeditev

Ventilator pred filtrom ali za njim

Izvedbi se razlikujeta po tem, kje je ventilator glede na filter. Nobena ni samodejno boljša: odločajo potrebe delavnice.

Shematski prikaz
−+
Običajna nadtlačna izvedbaStroj → sesalni cevovod → ventilator na strani onesnaženega zraka → filter pod nadtlakom → odvod zraka.− glede na okolico+ glede na okolicoNadtlačna izvedba: zrak lahko uhaja navzven.
Shematski prikaz
−−
Običajna podtlačna izvedbaStroj → sesalni cevovod → filter pod podtlakom → ventilator na strani filtriranega zraka → odvod zraka.− glede na okolico− glede na okolicoPodtlačna izvedba: v napravo se praviloma vsesava zrak iz okolice.

Gre za osnovna principa; obstajajo predločevalniki in drugačne kombinacije. Sesalni cevovod pred ventilatorjem je lahko pod podtlakom pri obeh izvedbah.

Primerjava nadtlačne in podtlačne izvedbe
MeriloNadtlačnaPodtlačna
Položaj ventilatorja in stik z materialomVentilator je na strani onesnaženega zraka, zato se z materialom lahko srečuje.Glavni ventilator je na strani filtriranega zraka.
Smer puščanja pri netesnostiIz nadtlačnega dela lahko zrak uhaja navzven.V podtlačni del se praviloma vsesava zrak iz okolice.
Kakovost filtracijeOdvisna je od medija, tesnosti, čiščenja in konkretne konstrukcije. Poškodovan filter ostaja problem tudi pri podtlačni izvedbi.
Pretok in podtlakOdločajo karakteristike konkretne naprave in upor omrežja, ne oznaka izvedbe sama.
HrupPrimerjamo dejanske podatke in pogoje meritev: ventilator, obloga, dušilniki, položaj naprave in hitrost v ceveh. Razlik v dB ne navajamo.
Investicija in obratovanjePreproste nadtlačne izvedbe so lahko cenovno dostopnejše.Zaprte podtlačne naprave z regulacijo in nadzorom lahko pomenijo višjo začetno naložbo in drugačne obratovalne prednosti. To ni univerzalno pravilo.
Varnost in vračanje zrakaOdvisna sta od konkretne opreme, materiala, namestitve in projektnih zahtev. Podtlak sam po sebi ne pomeni protieksplozijske zaščite ali dovoljenja za vračanje zraka v delavnico.

V TOTUS ponudbi so nadtlačne in podtlačne rešitve za različne potrebe. Pri zahtevnejših delavnicah lahko ustrezno zasnovan podtlačni sistem z dobrim filtriranjem in regulacijo ponudi pomembne prednosti. Prava izbira temelji na preverjenih potrebah strojev, izvedbi sistema in načrtih Vaše proizvodnje.

V ponudbi imamo obe izvedbi. Podtlačne ali čistozračne po navedbah proizvajalca, na primer Pettini PFJMC in PFJC ter AL-KO ECO JET in PROFI JET; nadtlačne, to je z ventilatorjem pred filtrom, na primer Pettini PFD. Primernost potrdimo za izbrani model.

Preverite svojo delavnico

Vnesite stroje in priključke ter označite, kateri lahko delujejo hkrati. Kalkulator izračuna zahtevani pretok za vsako kombinacijo.

Izračunajte potrebe delavnice

Na kratko

Povzetek v šestih korakih

Od zajema pri orodju do razporeditve ventilatorja: vse, kar je treba zasnovati, na enem mestu.

  1. Zajem pri orodju

    Prah nastane pri orodju. Tam ga je treba ujeti. Večji pretok sam ne popravi neustrezno oblikovanega zajema.

  2. Premer in hitrost

    Isti pretok: 565,5 kubičnega metra na uro. V cevi Ø100 teče zrak s hitrostjo 20 m/s. V cevi Ø160 pri enakem pretoku le 7,8 m/s. Večja cev zato ni vedno boljša: lahko oteži transport materiala.

  3. Upor

    Zrak mora premagati še zajem, cevi, kolena in odcepe. Primer iz AL-KO cenika: šoba 1.500 Pa, cevi 254 Pa, kolena in odcepi 200 Pa. Skupaj 1.954 Pa. Če karakteristika naprave že vključuje filter, ga ne štejemo še enkrat.

  4. Kombinacije

    Šest strojev skupaj potrebuje 10.838 m³/h. Dva, ki delujeta hkrati, potrebujeta 4.560 m³/h. Seštevamo samo stroje, ki lahko delujejo hkrati.

  5. Dve razporeditvi

    Ventilator pred filtrom ali za njim. Pri netesnosti zrak iz nadtlačnega dela uhaja navzven, v podtlačni del se vsesava zrak iz okolice. Obe izvedbi zahtevata pravilno projektiranje.

  6. Poziv

    Pripravite seznam strojev in premerov priključkov. Skupaj preverimo potrebe in naslednji korak.

Shematski prikaz

Vse to je treba zasnovati. Pri nas se to zgodi, še preden stroj naročite.

Postopek TOTUS

Najprej zrak izračunamo, nato ga narišemo

Pred naročilom skupaj z Vami popišemo stroje, priključke in material, izračunamo potrebne pretoke zraka in pripravimo predlog napeljave z risbo. Tlak in delovno točko ventilatorja preverimo posebej. Obseg opredelimo v ponudbi.

Shematski prikaz
Shematski prikaz: splošna delavnica, ne risba stranke.

  1. 01 Ogled in popis

    Prostor, stroji, priključki, material in kombinacije delovanja.

  2. 02 Izračun potreb

    Pretoki zraka za vsak priključek in vsako kombinacijo. Tlak in delovno točko ventilatorja preverimo posebej.

  3. 03 Risba napeljave

    Trase, odcepi, prehodi in seznam sestavnih delov.

Vi vidite rešitev in obseg dobave še pred naročilom.

Rešitve

Izvedbo izberemo glede na zahteve delavnice

FELDER RL, AL-KO ECO JET in PROFI JET ter filtri in cevni deli Pettini. TOTUS je pooblaščeni partner AL-KO za stacionarne sisteme.

  1. 04 Izbira izvedbe

    Filter, iznos materiala, lopute, krmiljenje in obseg montaže.

Kompaktne čistozračne naprave

FELDER RL

Na voljo so različne velikosti in možnosti avtomatike.

FELDER RL: Kompaktne čistozračne naprave
ModelNazivni pretokPriključekFilterZbiralnik
RL 2002.300 m³/hØ20020 m²2 × 200 l
RL 2503.540 m³/hØ25050 m²2 × 210 l
RL 3005.090 m³/hØ30050 m²2 × 210 l
RL 350 perform6.920 m³/hØ35089,9 m²3 × 160 l

Pretok je nazivni, naveden pri hitrosti zraka 20 m/s (podatkovni list, 4. 4. 2026). Največjega pretoka ne prikazujemo kot zmogljivost.

Oglejte si v katalogu

AL-KO ECO JET

Filter s čistim zrakom po navedbi proizvajalca. Sesalni priključek je treba naročiti posebej.

ECO JET 3 XL AFB 7,5 KW: 5.000 m³/h pri 3.500 Pa (statični tlak), filter 38,8 m².

Oglejte si v katalogu

AL-KO PROFI JET

Modularni centralni sistem za večje in razvejane projektne potrebe.

PROFI JET 3 RA / 18.5 KW: 15.000 m³/h pri 3.000 Pa (skupni tlak), filter 100 m².

Pri ECO JET je natisnjen statični, pri PROFI JET skupni tlak: osnovi tlaka se razlikujeta.

Oglejte si v katalogu

Pettini

Osnovne filtrske izvedbe. Primernost, opremo in lokacijo potrdimo za izbrani model.

Filtri s samočistilnim pulzom (PFJMC, PFJC), rokavni filtri z ventilatorjem, ventilatorji ter cevni deli in zajem.

Oglejte si v katalogu

Stroji na zalogi

Vsak rabljeni stroj pregledamo, preizkusimo in servisiramo pred dostavo. Za rabljene in razstavne stroje velja 12 mesecev garancije.

Stroji na zalogi

Izvedbo izberemo glede na zahteve konkretne delavnice.

Najprej izračunajte potrebe

Montaža, zagon in servis

Montažo uredimo, zagon preverimo, servis ostane

  1. 05 Montaža

    Obseg montaže cevi, loput in naprave opredelimo v projektu in ponudbi. Montažo uredimo.

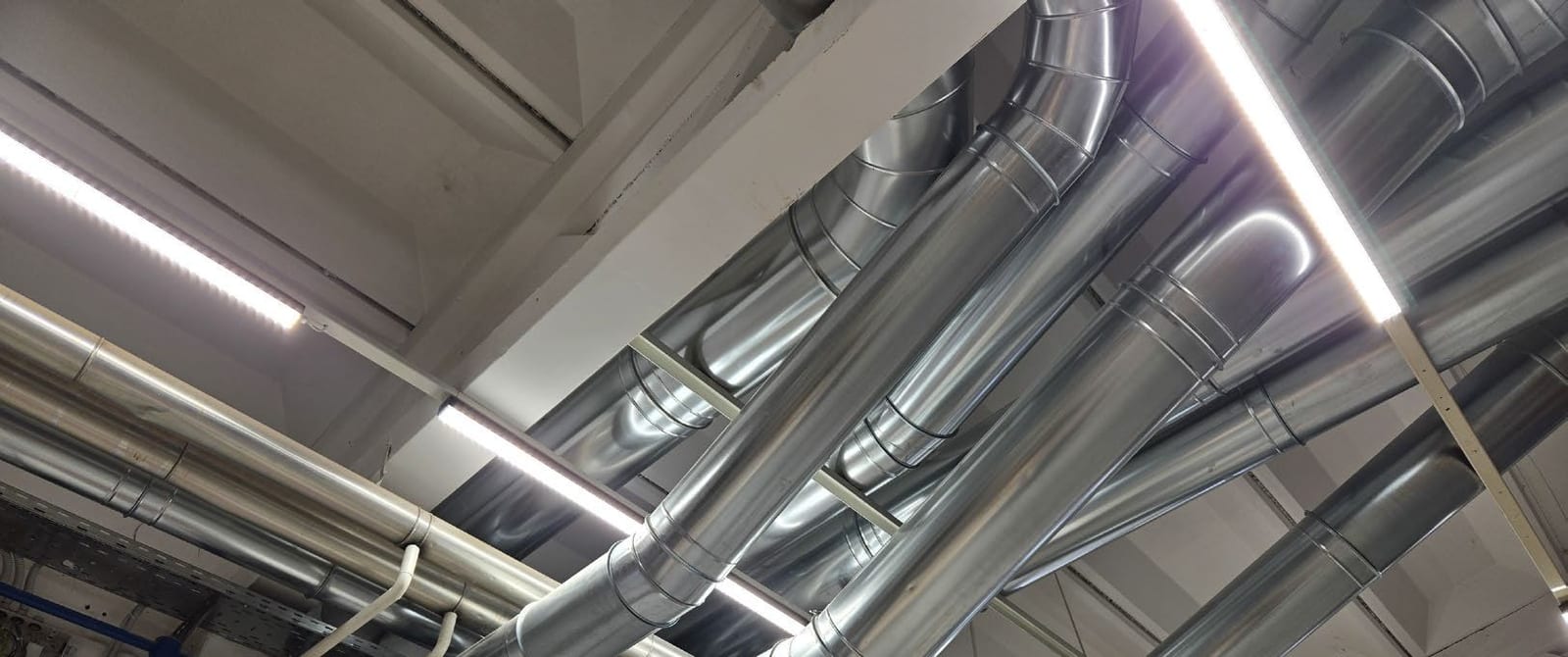

    Fotografija iz referenčnega projekta
    Montirane spiralne cevi pod stropom delavnice.
    Montirane spiralne cevi.

  2. 06 Zagon

    Ob zagonu preverimo delovanje in izšolamo uporabnike. Obseg meritev in sprejemne pogoje opredelimo pred naročilom.

    Dogovorjeni pregled ob zagonu

    1. Pred zagonom

      Pregled izvedbe: priključki, cevi, smer vrtenja in pripravljeni režimi.

    2. Med zagonom

      Meritve in funkcije: pretoki, podtlaki, delovanje loput in zaščitni odzivi.

    3. Ob predaji

      Rezultati in uporaba: dogovorjene nastavitve, navodila in usposabljanje.

      Zapisnik in obseg meritev se dogovorita po projektu.

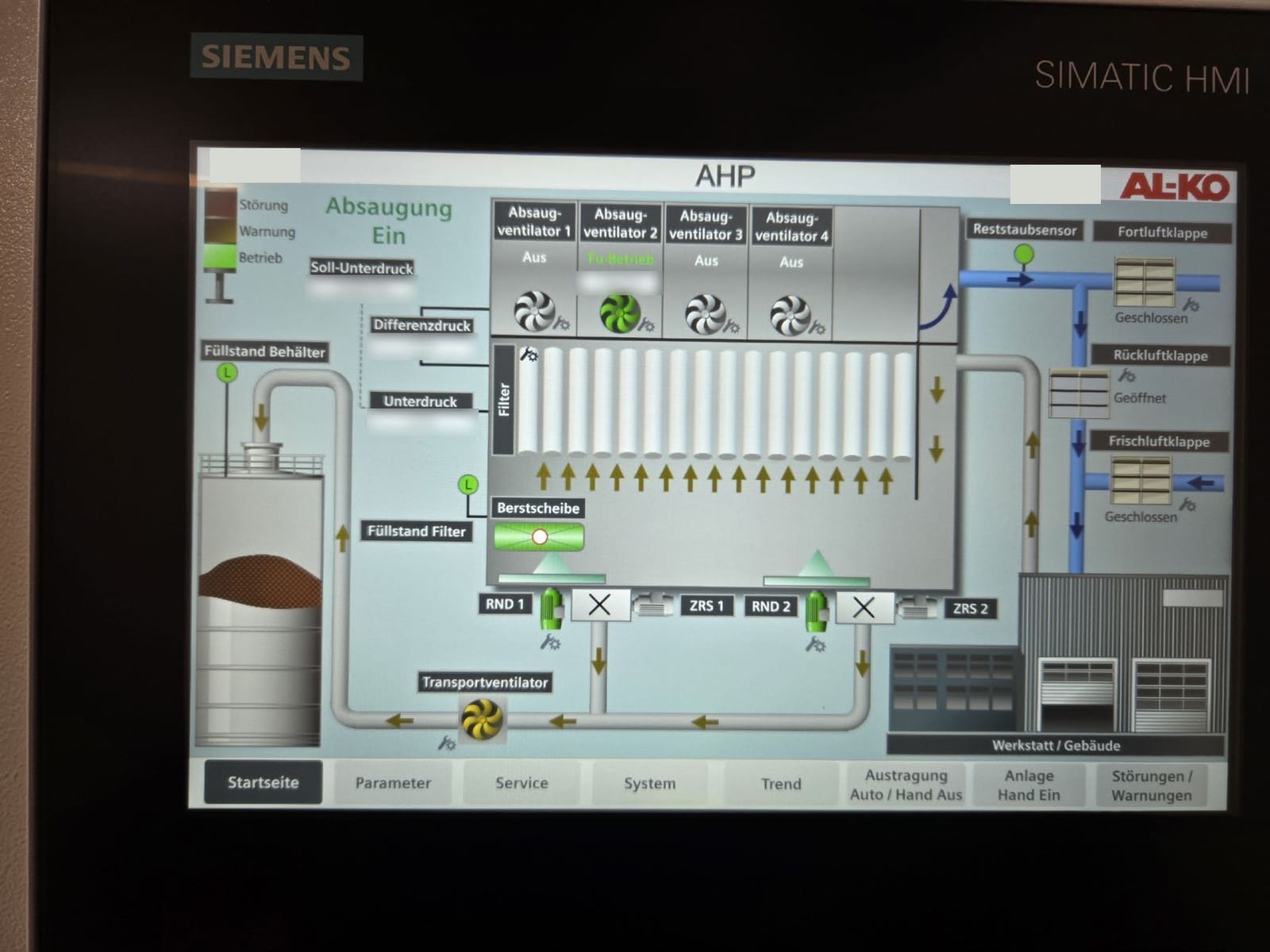

    Zaslon krmiljenja

    Fotografija iz referenčnega projekta
    Zaslon krmiljenja centralnega odsesovanja: shema ventilatorjev, filtra in loput. Besedila na zaslonu so v nemščini, nekateri podatki so prekriti.
    Zaslon krmiljenja.

    1. Signal stroja

      Krmiljenje prejme zahtevo za odsesovanje in preveri dogovorjene pogoje.

    2. Lopute in ventilatorji

      Odprejo se ustrezne poti zraka. Regulacija prilagodi delovanje ventilatorjev.

    3. Preverjene funkcije

      Ob zagonu preverimo zaporedje, zakasnitve, najmanjši režim in odzive na napake.

    Zakaj sta pomembna nadzor in regulacija

    Krmiljenje lahko spremlja tlak, upravlja ventilatorje s frekvenčnimi pretvorniki in čisti filter po času ali po diferenčnem tlaku. Funkcije so odvisne od konkretne opreme.

  3. 07 Servis

    Servis, zamenjavo filtrov in vzdrževanje opravljamo za vse znamke, ki jih prodajamo: Felder, Format4, Hammer, AL-KO in Pettini. Nadomestne filtrirne vreče in odsesovalne cevi so tudi v spletni trgovini.

    Več o servisu

Referenčni projekt

Primer: centralno odsesovanje za povezano proizvodnjo

Centralni podtlačni sistem družine AL-KO PROFI JET s štirimi ventilatorji. Projektne vrednosti, ne izmerjene.

Fotografija iz referenčnega projekta

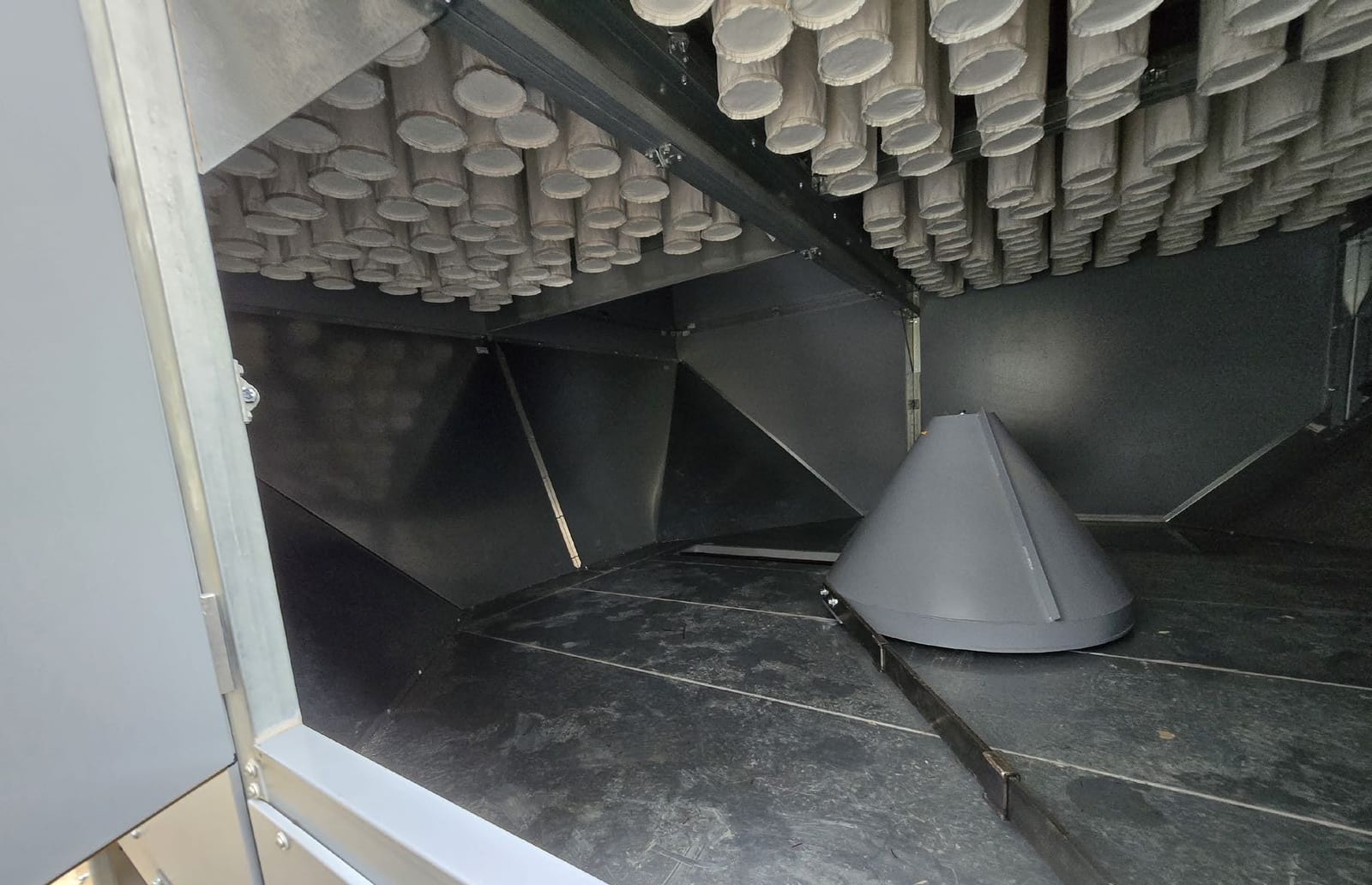

Notranjost filtrske hiše: vrste filtrskih rokavov, ki visijo s cevne plošče, in lijakasta dna.
Notranjost filtra.
Pretok
več kot 90.000 m³/h
projektni; več kot 25 m³ zraka na sekundo (preračun)
Tlak
več kot 4.000 Pa
celotni; merilna točka ni navedena
Moč ventilatorjev
več kot 140 kW
skupaj za štiri ventilatorje, nazivno; nazivna moč ni enaka stalni porabi
Filtrska površina
več kot 600 m²
projektna

Projektne številke niso nadomestilo za meritve. Dejanske pretoke pri strojih preverimo z meritvijo v dogovorjenih režimih.

Risbe napeljave za ta projekt je pripravil TOTUS.

Ponazoritev
Ponazoritev po risbi razporeditve priključkov: moduli filtra, ventilatorji na vrhu in okrogli vstopi za cevovod. Risba prikazuje razporeditev priključkov, ne meritev.

Vračanje zraka

Zima: vračanje zraka, kjer je dovoljeno in ustrezno izvedeno.

Poletje: izpust in ustrezno nadomestno dovajanje zraka.

Preklopne lopute, nadzor prahu in požarne funkcije določimo v projektu. Prihranek zahteva primerjavo dejanskih meritev.

Shematski prikaz
Shematski prikaz: vračanje filtriranega zraka po letnih časih.

Vaša delavnica

Izračunajte potrebe delavnice

Najprej vnesite svoje stroje in način dela. Na podlagi rezultatov bomo skupaj preverili smiselne možnosti: kaj lahko izboljšate na obstoječem sistemu, katera rešitev ustreza današnjim potrebam in kako načrtovati prihodnjo razširitev.

Kalkulator odsesovanja

Pripravite seznam strojev in premerov priključkov. Skupaj preverimo potrebe in naslednji korak.

Izračunajte potrebe delavnice

Kalkulator je informativno projektantsko orodje. Ne potrdi izbire naprave in ne zagotavlja pretoka.

Kaj sledi, ko pošljete izračun

  1. Izračun prejmemo in ga ponovno preverimo.
  2. Skupaj z Vami dopolnimo podatke o cevovodu in strojih.
  3. Predlagamo naslednji korak: ogled, izračun in risbo napeljave.

Pogosta vprašanja

Ali kalkulator izbere napravo?

Ne. Kalkulator izračuna zahtevani pretok za izbrane kombinacije strojev. Izbiro naprave potrdimo skupaj z Vami, ko so znani tudi tlak in delovna točka.

Kaj potrebujem za začetek?

Seznam strojev, premere priključkov in način dela. Dolžine vseh cevi ni treba poznati.

Ali moram vnesti podatke za stik?

Ne. Izračun lahko naredite brez prijave. Podatke za stik vnesete šele, ko želite poslati povpraševanje.

Kaj se zgodi s podatki, če pošljem povpraševanje?

Povpraševanje prejme TOTUS, izračun pa na strežniku ponovno preverimo. Vsebine projekta in osebnih podatkov ne zapisujemo v naslove strani ali analitiko.

Ali je nadtlačna izvedba manj primerna?

Ne samodejno. Obe izvedbi imata svoje mesto, izbira pa temelji na preverjenih potrebah strojev, izvedbi sistema in načrtih Vaše proizvodnje.

Ali TOTUS uredi tudi montažo in servis?

Montažo uredimo, obseg opredelimo v projektu in ponudbi. Servis, zamenjavo filtrov in vzdrževanje opravljamo za vse znamke, ki jih prodajamo.
