Cabinet Vision: od začetne zasnove do končne proizvodnje

Risanje

• xShaping

  Modul za oblikovanje

  1.580 €+ DDV

  Šifra: CVSHAPE PriporočamoV kombinacijah: 2, 3, 4

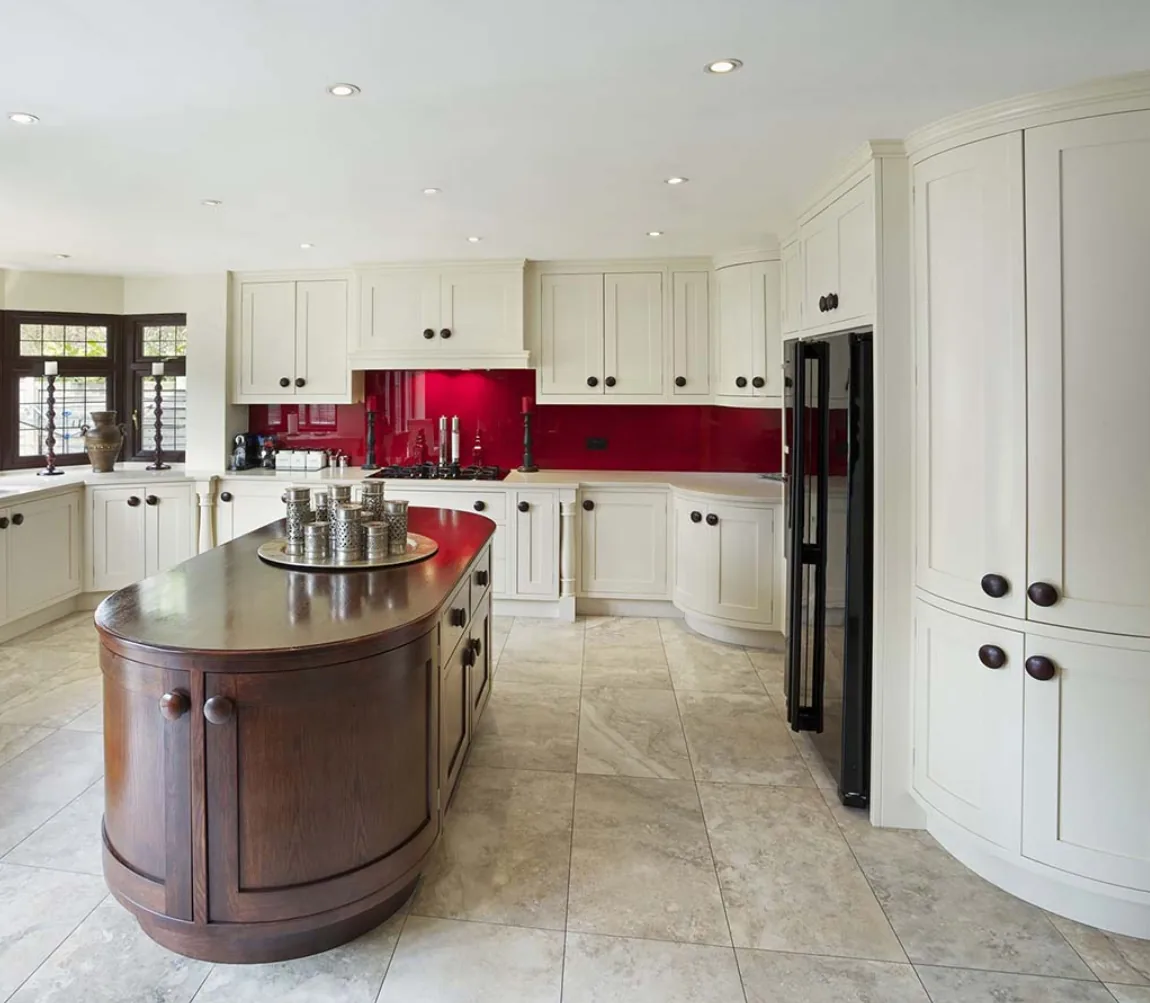

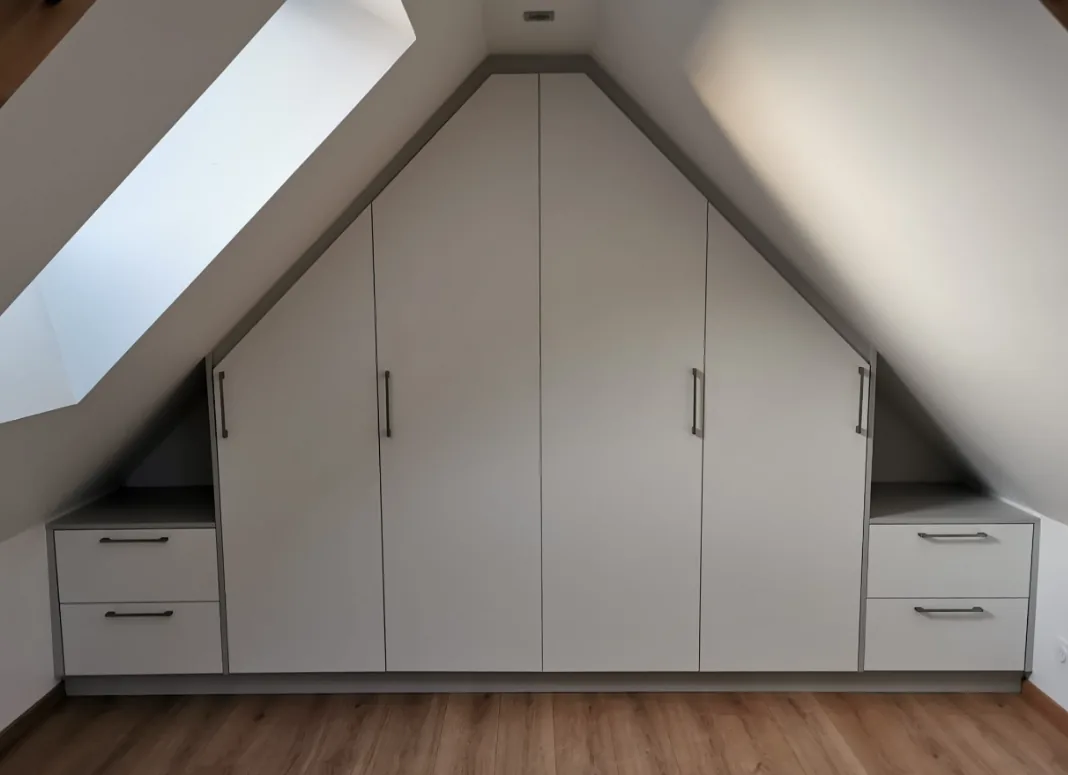

  Modul za oblikovanje pohištva poljubnih in nepravilnih oblik

  xShaping je nadgradni modul programske rešitve Cabinet Vision (proizvajalec Hexagon, prej Planit) iz družine modulov xMultiplier. Namenjen je obvladovanju nestandardnih, nepravilnih geometrij, ki jih v vsakdanji mizarski praksi narekujejo realne razmere na objektu: poševne stene, neravni podi, padajoči stropi podstrešij, niše, stebri ter posebne želje naročnikov.

  • Oblikovanje poljubnih, nepravilnih oblik — Sestavi in deli, prilagojeni poševnim stenam, neravnim tlom, naklonom, nišam in stebrom; izrezi za inštalacije, zarobljeni in radialni vogali ter zaobljene fronte.
  • Parametrično oblikovanje — Oblike se samodejno prilagodijo spremembam dimenzij; ena sprememba mere posodobi celoten sestav brez ponovnega risanja.
  • Eno orodje za vse ravni — Oblikovanje na ravni sestava, posameznega dela in obdelovalne operacije v enotnem, preglednem vmesniku.
  • Napredne vezi (Advanced Constraints) — Logična in dimenzijska pravila zagotavljajo, da oblika ob spreminjanju velikosti ohrani zasnovo in kritične mere.
  • Neposredna povezava s CAM/CNC — Obdelave dodate že v fazi konstruiranja; spremembe se takoj odražajo v proizvodnih podatkih in podpirajo brezhibno CNC-pripravo.

  Dodaj v ponudbo


  Seznam možnosti (19)

  V ekosistemu Cabinet Vision se xShaping umešča med oblikovanje in pripravo za proizvodnjo — oblikovalec v istem, intuitivnem orodju preoblikuje cele sestave, posamezne plošče in celo obdelovalne operacije, rezultat pa neposredno teče v proizvodne podatke. Modul tako premosti vrzel med pohištvom po meri in tehnično dovršeno, CNC-pripravljeno dokumentacijo.

  Modul je še posebej dragocen za mizarje in proizvajalce pohištva po meri, izdelovalce kuhinj in kopalniškega pohištva, vgradnih garderob ter pisarniškega in trgovskega pohištva. Ključna vrednost je hitro, ponovljivo in parametrično obvladovanje oblik, ki bi jih bilo sicer treba zamudno risati ročno — ob spremembi mer se geometrija samodejno preračuna in ostane proizvodno korektna.

  1. 01

     Možnost poljubnih oblik sestavov

     Modul xShaping omogoča oblikovanje omar in sestavov povsem netipičnih, nepravilnih oblik, ki presegajo standardne pravokotne korpuse. Tako mizar brez težav obvlada izzive realnih prostorov — poševnine in mansardne nagibe, neravne stropove in tla, netipične kote ter zaobljene (radijske) elemente — kar je idealno za podstrešne omare, garderobe in pohištvo po meri.

     Ker so oblike parametrične, se sestav ob spremembi mer samodejno prilagodi, Cabinet Vision pa pri tem generira pravilne kosovnice in CNC-podatke za proizvodnjo. Zahtevne, individualne projekte tako izdelujete enako zanesljivo in hitro kot serijsko pohištvo.

  2. 02

     Urejevalnik oblik

     Urejevalnik oblik (Shape Editor) je osrednje orodje modula za risanje in spreminjanje geometrije sestavov, elementov in obdelav. Vključuje orodja za risanje linij in lokov, obrezovanje (trim), zamikanje (offset) ter preverjanje in potrjevanje geometrije, kar omogoča natančno izdelavo zarez, izrezov, posnetkov in zaobljenih robov.

     Vstop je preprost: na izbranem elementu z desnim klikom izberete »Uredi obliko« in obliko prosto modelirate — brez potrebe po zunanjem CAD-programu.

  3. 03

     Parametrično oblikovanje (Advanced Constraints)

     Parametrično oblikovanje z naprednimi vezmi (Advanced Constraints) omogoča, da geometriji določite logična in dimenzijska pravila, ki definirajo, kako se oblika obnaša ob spremembi velikosti. Z dimenzijskimi vezmi zaklenete dolžine, kote in razdalje, z geometrijskimi vezmi pa določite odnose med točkami in linijami (vzporednost, pravokotnost, simetrijo, poravnavo).

     Primer: izrez za prezračevanje lahko nastavite tako, da ostane vedno centriran in ohrani točne mere ne glede na to, kako spremenite velikost celotne omare. Oblika se ob vsaki spremembi mer samodejno in pravilno prilagodi ter ohrani konstrukcijsko celovitost, kar odpravlja ročno prerisovanje in zmanjšuje napake.

  4. 04

     Uredi obliko

     Funkcija »Uredi obliko« (Edit Shape) je dostopna z desnim klikom na sestavu in odpre urejevalnik oblik neposredno na izbranem objektu. Oblikovalec tako hitro vstopi v urejanje 2D-obrisa sestava ter doda ali spremeni zareze, posnetke, poševnine ali zaobljene robove.

     Ker so spremembe vezane na parametre, se oblika ob kasnejših spremembah dimenzij obnaša predvidljivo. Prilagoditev oblike vsakega sestava je tako dostopna v nekaj klikih, neposredno znotraj delovnega okolja.

  5. 05

     Urejanje oblike posameznega sestava

     Urejanje na ravni posameznega sestava omogoča spremembo oblike ene same omare ali sklopa, ne da bi to vplivalo na ostale sestave v projektu. To je ključno pri prilagajanju robnih omar na poševnino stene, pri zaključnih kotnih elementih ter pri omarah, ki se morajo prilagoditi nepravilnostim prostora.

     Sprememba oblike na ravni sestava se samodejno prenese na pripadajoče elemente in proizvodne podatke. Vsako enoto tako natančno prilagodite dejanskemu prostoru, hkrati pa ohranite doslednost preostalega projekta.

  6. 06

     Urejanje oblike posameznega elementa v sestavu

     Funkcija omogoča spreminjanje oblike enega samega elementa znotraj sestava — na primer stranice, police, dna ali pregrade — ne da bi pri tem posegli v druge elemente omare. Stranico prilagodite poševnemu stropu, polici dodate zarezo za inštalacije ali oblikujete posebne izreze za vodovod, elektriko in prezračevanje.

     Geometrija elementa ostaja parametrično vezana na sestav, zato ostanejo medsebojni odnosi in mere pravilni tudi po spremembah. To omogoča natančno krojenje posameznih kosov ob ohranjeni logiki celotne omare.

  7. 07

     Dodajanje obdelav na komadu (CAM)

     Modul omogoča neposreden dostop do urejevalnika CAM, kjer na izbrani kos dodajate posamezne CNC-obdelave — linijsko vrtanje (line bore), posamezne luknje (npr. za police), utore in dado/falce ter posebne montažne spojnike, kot so Lamello Clamex, FastenLink in Intelli-Joints.

     Obdelavo dodate tako, da kliknete na kos in nato odprete njegove lastnosti ter izberete ustrezno orodje, s katerim obdelavo natančno pozicionirate in parametrirate. Tehnolog tako kompleksne spoje in vrtanja umesti že v fazi konstruiranja, brez naknadnega ročnega popravljanja na stroju, kar zmanjša napake in pospeši pripravo proizvodnje.

  8. 08

     Urejanje oblike posameznega elementa

     Urejanje oblike posameznega elementa pomeni delo z 2D-narisom (obrisom) enega kosa neposredno v urejevalniku oblik, kjer risate, obrezujete in z vezmi določate njegovo geometrijo. Na elementu oblikujete zaobljene ali posnete robove, dekorativne izreze, zareze in netipične obrise, ki jih sistem nato samodejno pretvori v ustrezne CNC-obdelave.

     Z naprednimi vezmi zagotovite, da element ohrani želene mere in razmerja tudi pri prilagajanju velikosti. Oblikovalec tako dobi popoln nadzor nad geometrijo vsakega kosa — od zasnove do strojno pripravljene proizvodnje.

  9. 09

     Oblikovanje sten

     xShaping omogoča parametrično oblikovanje in prilagajanje sten prostora — vključno s poševnimi stenami, mansardnimi nagibi in neravnimi tlemi — ter umestitev pohištva, ki natančno sledi nestandardnim arhitekturnim linijam.

     Prilagoditve izvajate neposredno iz pogleda prostora ali elevacije, vse spremembe pa se takoj prenesejo v proizvodne podatke. Rezultat je izdelava omar in vgradnega pohištva po meri za podstrešja, niše in zahtevne prostore — brez ročnega popravljanja kosov in z natančno pripravo za CNC.

  10. 10

      Urejanje delitev na komadih

      Modul omogoča delitev (split) posameznega kosa ali plošče na vodoraven ali navpičen način, kar je nepogrešljivo, kadar je element prevelik za format plošče ali za delovno mizo CNC-stroja. Z merilnim orodjem natančno določite mesto delitve oziroma vnesete točno mero, program pa delitev izvede samodejno in jo ustrezno upošteva pri izpisu in nestingu.

      Po potrebi lahko kose tudi združujete v sklope za posebne poglede. Velike elemente tako izdelate iz standardnih plošč z že vključeno spojno obdelavo na mestu delitve, kar olajša montažo in izboljša materialni izkoristek.

  11. 11

      Izpis operacij na komad

      Za vsak kos je na voljo pregleden seznam vseh dodanih operacij — vrtanj, linijskega vrtanja (line bore), utorov, dado/end dado obdelav in izrezov — ki jih lahko posamično pregledate, urejate in jim spremenite dimenzije ali specifikacije. V tem pregledu se določa tudi dodelitev orodij in parametrov posamezni operaciji.

      To tehnologu zagotavlja popoln nadzor nad obdelovalnim zaporedjem pred prenosom na stroj (Screen-to-Machine), zmanjša nepotrebne premike orodij ter pripomore k čistejšim in krajšim obdelovalnim potem.

  12. 12

      Shranjujemo in uvažamo elemente iz knjižnice

      Modul je povezan s knjižnico (Library / Catalog), iz katere v projekt uvozite že pripravljene elemente, oblikovane kose in shranjene obdelave kot ponovno uporabne predloge. Namesto da kompleksne oblike in spoje vsakič ustvarjate znova, jih prikličete iz knjižnice in dosledno uporabite v več projektih.

      Rezultat je hitrejša priprava, manj ponavljajočega se dela ter standardizacija izdelkov in obdelav po celotni proizvodnji.

  13. 13

      Shranjevanje elementov v bazo

      Lastne oblikovane kose, sklope in posamezne CNC-obdelave shranite v knjižnico (Library Part) kot ponovno uporabne predloge. Tako si tehnolog gradi lastno bazo preverjenih rešitev — tipičnih izrezov, vzorcev vrtanja in spojev — ki jih kasneje hitro vstavi v nove projekte brez ponovnega nastavljanja.

      Posledica je krajši čas konstruiranja, večja ponovljivost in enotna kakovost obdelav v celotnem podjetju.

  14. 14

      Poveži element z drugim elementom

      Ker xShaping deluje parametrično, lahko med elementi vzpostavite logične in dimenzijske povezave oziroma omejitve (constraints), s katerimi zaklenete kote, dolžine in medsebojna geometrijska razmerja. Ko nato element povečate, pomanjšate ali preoblikujete, se povezani elementi samodejno prilagodijo ter ohranijo kritične mere in poravnave.

      Za proizvodnjo to pomeni, da spremembe na enem kosu ne porušijo logike celotnega sklopa, kar bistveno zmanjša napake in potrebo po ročnih popravkih.

  15. 15

      Zamenjava elementov z elementi iz knjižnice ali z DXF elementi

      Modul omogoča, da standardni kos zamenjate z elementom iz knjižnice ali ga nadomestite z obliko, uvoženo iz DXF-datoteke, ter tako dosežete poenoten in poljubno prilagojen videz.

      Pri uvozu DXF je pomembno, da je geometrija sklenjena (closed geometry) in da se dosledno uporabljajo enaka imena slojev (layer) za dado, izreze in vrtanja, saj jih uvozni čarovnik pravilno prepozna in pretvori v obdelave. V proizvodnjo tako vključite netipične, zunanje oblikovane profile ob ohranjeni povezavi med obliko in CNC-obdelavo.

  16. 16

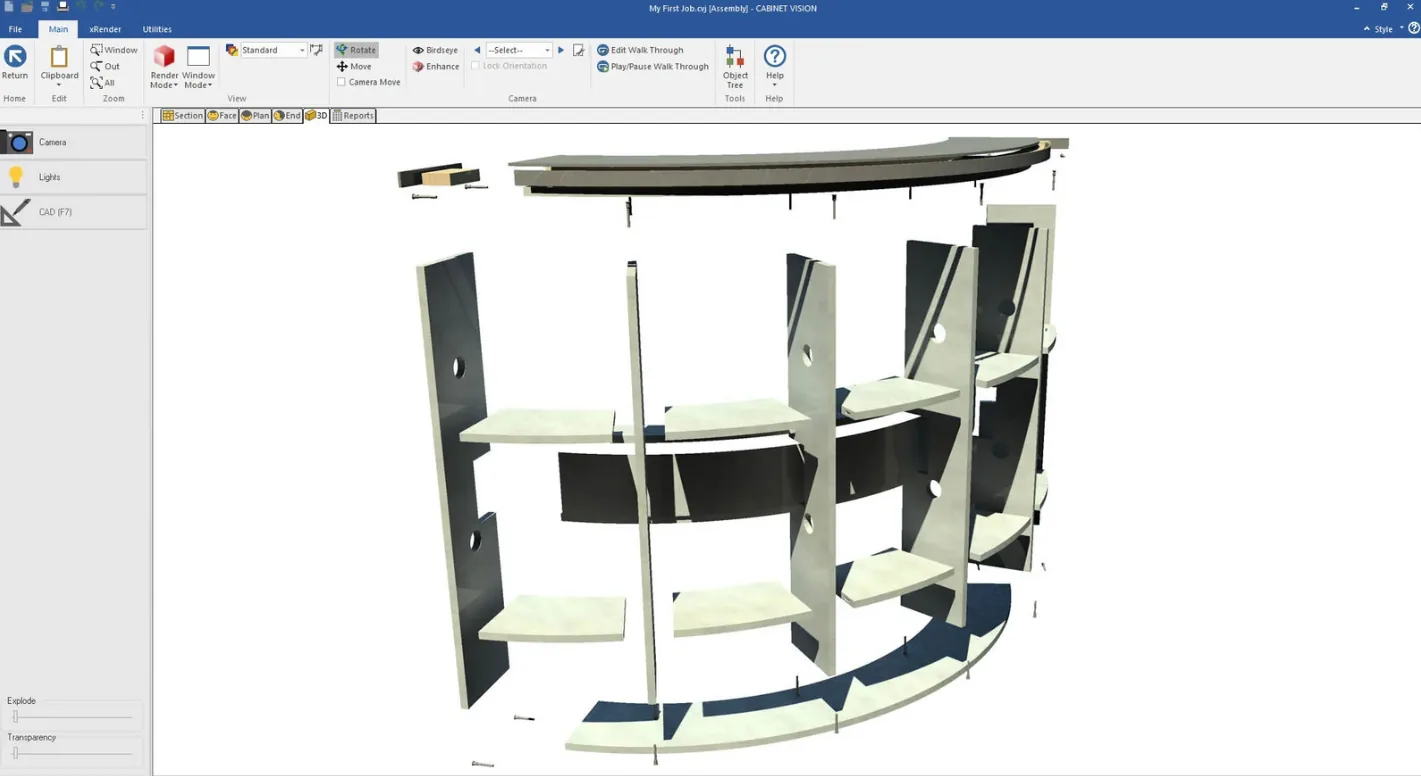

      Možnost eksplodiranja sestavov

      xShaping omogoča preprosto izdelavo eksplodiranih (razstavljenih) prikazov sestavov, kjer so posamezni kosi vizualno ločeni in razmaknjeni. Tak prikaz se uporablja za dokumentacijo sestavov, montažna navodila in jasno predstavitev zgradbe omare.

      Korist je hitrejša in natančnejša montaža, manj napak pri sestavljanju ter profesionalna tehnična dokumentacija za delavnico in stranko.

  17. 17

      Združevanje večjih sestavov v enega

      Modul dovoljuje združevanje (group / combine) več ločenih sestavov ali omar v eno enoto, kar je posebej uporabno pri oblikovanju enotnih elevacij in celostnih stenskih sklopov z več kosi in koti. Skupino omar tako obravnavate in oblikujete kot celoto.

      Rezultat je enotna predstavitev oblikovanja, lažje upravljanje kompleksnih stenskih kompozicij ter usklajen videz celotne linije pohištva.

  18. 18

      Združevanje sestavov in podnožij

      xShaping omogoča povezovanje korpusov s podnožji (cokli), tako da omare in njihova podnožja delujejo kot usklajena enota pri oblikovanju, prikazu in proizvodni pripravi. To je še posebej koristno pri poševnih tleh in neravnih podlagah, kjer je treba podnožje prilagoditi profilu prostora.

      Rezultat je dosledno oblikovanje med korpusom in coklom ter natančna prilagoditev dejanskim razmeram na objektu.

  19. 19

      Združevanje coklov

      V Cabinet Vision je mogoče izdelati skupno, deljeno podnožje, ki povezuje cokle več sosednjih omar v eno neprekinjeno linijo (»Separate Shared Toe Kick«). Posamezni cokli se tako združijo v skupno bazo, namesto da bi imela vsaka omara svojega.

      Korist je hitrejša in natančnejša montaža (baza se enkrat poravna in zniveltira, omare pa se nanjo le postavijo), boljša stabilnost ter čistejša, neprekinjena linija cokla po celotnem nizu.

  Modul xShaping odpravi meje med standardno proizvodnjo in pohištvom po meri — od poševnih sten in eksplodiranih montažnih prikazov do združenih sestavov in neprekinjenih coklov, vse parametrično in s samodejnim prenosom v CNC. Rezultat so manj napak, hitrejša montaža in brezhibna predstavitev oblikovanja.

  Želite videti xShaping v praksi na svojem konkretnem projektu? Dogovorite se za predstavitev v živo in odkrijte, koliko časa ter materiala lahko prihranite.

• xCountertops

  Modul za delovne plošče

  1.080 €+ DDV

  Šifra: CVCTOP

  Profesionalno oblikovanje in konstruiranje pultov ter delovnih plošč v Cabinet Vision

  Modul xCountertops je specializirana razširitev Cabinet Vision, namenjena oblikovanju in konstruiranju delovnih plošč — od kuhinjskih pultov in kopalniških plošč do ostalih horizontalnih površin po meri. Modul samodejno gradi geometrijo pulta na podlagi izbranih konstrukcijskih nastavitev, hkrati pa ohranja popoln nadzor nad debelino, robovi, previsi in stikovanjem kosov.

  • Avtomatska konstrukcija — Pult se zgradi samodejno na podlagi izbranih nastavitev, kar bistveno skrajša čas načrtovanja.
  • Integracija s projektom — Delovne plošče so povezane s korpusi in se ob spremembah samodejno prilagodijo.
  • Natančni izrezi — Izrezi za korita, pipe in kuhalne plošče so izdelani točno in ponovljivo.
  • Prilagodljivost detajlov — Debelino, robove, previse in hrbtne letve določite po lastnih standardih in željah strank.
  • Zanesljiva proizvodnja — Načrt verodostojno odraža dejanski izdelek, kar zmanjšuje napake pri rezanju in montaži.

  Dodaj v ponudbo


  Seznam možnosti (5)

  V okolju Cabinet Vision se xCountertops naravno umešča med načrtovanje korpusov in zaključno obdelavo. Pulti so neposredno povezani s preostalim sestavom, zato se ob spremembi tlorisa, dimenzij ali postavitve elementov samodejno prilagodijo. Tako načrtovanje pultov ni ločen, ročen korak, temveč integriran del celotnega projekta pohištva.

  Modul je dragocen za mizarje, proizvajalce kuhinj in pohištva po meri, ki pulte izdelujejo redno in potrebujejo hitro, ponovljivo ter natančno rešitev. Z avtomatizacijo konstrukcije in izrezov skrajša čas priprave, zmanjša možnost napak in zagotovi, da načrt verodostojno odraža dejansko proizvodnjo.

  1. 01

     Urejanje že izdelanega pulta

     Funkcija omogoča naknadno urejanje obstoječega pulta, ne da bi ga bilo treba ustvariti na novo. Na že konstruirani delovni plošči lahko spremenite dimenzije, obliko, robove ali postavitev izrezov, vse spremembe pa se sproti odražajo v modelu.

     To je še posebej koristno pri usklajevanju z naročnikom in poznih spremembah projekta, ko se zahteve pogosto spreminjajo. Namesto ponovne izdelave pult preprosto prilagodite, kar prihrani čas in ohrani povezanost z ostalim sestavom.

  2. 02

     Nastavitve konstrukcijskih detajlov pulta

     V tem sklopu določite ključne konstrukcijske parametre delovne plošče — debelino, obdelavo in profil robov, velikost previsov ter hrbtni rob oziroma zidno letev. Nastavitve delujejo kot izhodišče, po katerem se pult samodejno zgradi v skladu z Vašimi standardi.

     Z enkratno opredelitvijo lastnih privzetih vrednosti zagotovite doslednost med projekti in skrajšate pripravo vsakega novega pulta. Hkrati ohranite prožnost, da detajle po potrebi prilagodite specifičnim zahtevam posameznega naročila.

  3. 03

     Določanje izrezov

     Funkcija omogoča umeščanje izrezov za pomivalna korita, pipe in kuhalne plošče na površino pulta. Izrez postavite na želeno mesto, modul pa poskrbi za pravilno geometrijo odprtine glede na izbrani element ali vnesene dimenzije. Ta funkcija je standardno že vključena v modul.

     Natančno in ponovljivo izdelani izrezi neposredno vplivajo na kakovost končnega izdelka in ujemanje z vgrajeno opremo. Z umeščanjem izrezov že v fazi načrtovanja se izognete naknadnim meritvam in zmanjšate tveganje napak pri obdelavi.

  4. 04

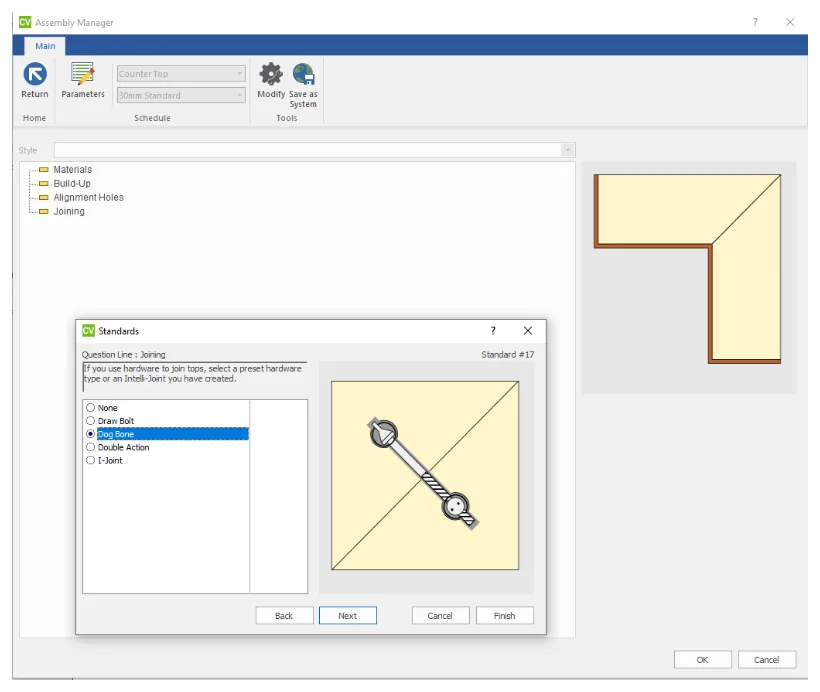

     Konstrukcijske metode za pulte

     Konstrukcijske metode so preddefinirani načini, po katerih modul zgradi pult — od enostavne ravne plošče do bolj zahtevnih izvedb z robovi, previsi in posebnimi detajli. Z izbiro ustrezne metode določite, kako naj se geometrija pulta samodejno oblikuje.

     Uporaba preddefiniranih metod poenoti pristop k izdelavi in zmanjša ročno delo pri vsakem projektu. Ker so metode dosledne in ponovljive, je rezultat predvidljiv, priprava pa hitrejša tudi pri zahtevnejših oblikah pultov.

  5. 05

     Način sestavljanja pulta

     Ta funkcija določa, kako se pult sestavi oziroma razčleni na posamezne kose — kar je pomembno pri večjih ali sestavljenih delovnih ploščah, ki jih iz praktičnih razlogov sestavljamo iz več segmentov. Postopek sestavljanja vodi korak za korakom, tako da nadzorujete delitev in stikovanje kosov.

     S premišljeno segmentacijo se prilagodite omejitvam materiala, transporta in montaže, hkrati pa zagotovite čisto stikovanje na vidnih mestih. Pravilno določen način sestavljanja tako neposredno vpliva na izvedljivost in estetiko končnega pulta.

  Modul xCountertops zaokroža načrtovanje pohištva s hitrim, natančnim in ponovljivim oblikovanjem delovnih plošč. Z avtomatsko konstrukcijo, prilagodljivimi detajli, natančnimi izrezi in nadzorovanim sestavljanjem pretvori zamuden ročni korak v integriran del celotnega projekta — od ideje do proizvodnje.

  Vabimo Vas, da si zmogljivosti modula xCountertops ogledate v živo. Na predstavitvi Vam pokažemo, kako se pulti gradijo neposredno v Vašem projektu in kako lahko modul prilagodimo Vašim standardom ter načinu dela.

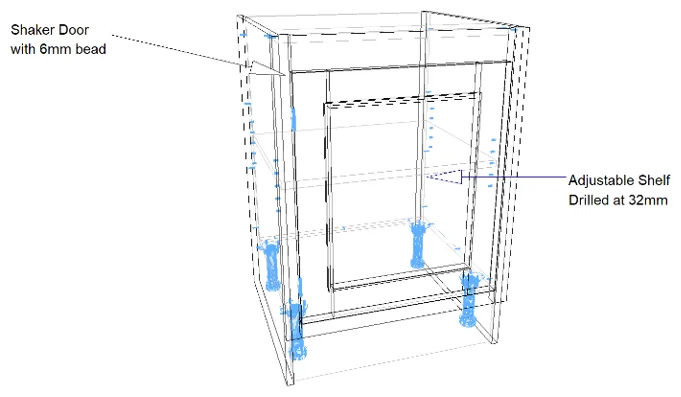

• x2D CAD

  Modul za izdelavo načrtov

  1.380 €+ DDV

  Šifra: CV2DCAD

  Napredna 2D CAD orodja za delavniško in montažno dokumentacijo

  Modul 2D CAD nadgrajuje Cabinet Vision z naborom profesionalnih 2D risarskih orodij, ki omogočajo izdelavo dovršene delavniške in montažne dokumentacije neposredno iz 3D modela. Medtem ko Cabinet Vision že iz parametričnega modela samodejno generira tlorise, narise, poglede in poročila, modul 2D CAD te izrise obogati: dodaja natančno kotiranje med poljubnimi točkami, besedilne opombe in oznake, šrafure za poudarjanje detajlov ter vstavljanje simbolov, tabel, slik in DXF vsebin.

  • Natančno kotiranje in opombe — Prikaz mer med poljubnimi točkami z nastavljivo velikostjo in slogom besedila za popolnoma berljivo dokumentacijo.
  • Bogata vizualna predstavitev — Šrafure, simboli, tabele, slike in mediji za profesionalen videz arhitekturnih predlog.
  • Žive, povezane risbe — Samodejno posodabljanje podatkov o elementih in pogledov ob spremembah modela; manj ročnega popravljanja, brez neskladij.
  • Knjižnica risb — Shranjevanje, organiziranje in ponovna uporaba detajlov, prerezov in simbolov za hitrejšo pripravo dokumentacije.
  • DXF izmenjava — Uvoz in izvoz DXF za nemoteno sodelovanje z arhitekti, izvajalci in drugimi CAD/CAM sistemi.

  Dodaj v ponudbo


  Seznam možnosti (14)

  Ključna prednost je povezanost z modelom — ker risbe ostajajo »žive«, se podatki o elementih in pogledi posodabljajo skladno s spremembami v projektu, kar zmanjšuje ročno delo in odpravlja neskladja med modelom in dokumentacijo. Modul podpira tudi knjižnico risb za shranjevanje in ponovno uporabo detajlov ter prerezov, kar pospeši pripravo ponavljajočih se rešitev.

  2D CAD je namenjen mizarjem, projektantom in pripravi proizvodnje — vsem, ki morajo svojo zamisel jasno predstaviti arhitektom, izvajalcem in delavnici. Z izvozom in uvozom DXF se brez težav vključite v širši CAD/CAM potek dela in izmenjavo z drugimi sistemi.

  1. 01

     Dodajanje komentarjev in opomb s puščicami na poročilih

     Modul omogoča dodajanje besedilnih opomb in oblačkov s puščicami (leader / callout), ki kazalec usmerijo natanko na izbran del izrisa ali poročila. S klikom potrdite postavitev puščice in vnesete poljubno besedilo, s katerim opozorite na specifike, kot so »Shaker Door with 6mm bead« ali »Adjustable Shelf Drilled at 32mm«.

     Tako jasno sporočite namen oblikovanja in vse posebne zahteve, kar zmanjša možnost napačnega razumevanja v delavnici ali na gradbišču. Rezultat je manj nesporazumov, hitrejša komunikacija z arhitektom oziroma naročnikom in natančnejša izvedba.

  2. 02

     Prerezi tudi v tlorisu (standardno so v narisu)

     Poleg klasičnih prerezov v narisu (elevaciji) lahko prerez postavite tudi v tlorisu (plan view) — z orodjem »Prerez« povlečete prerezno črto skozi prostor ali element na želenem mestu. Prerez deluje kot navidezni rez skozi pohištvo in razkrije notranjost ter skrite sestavne dele: police, predale, povezave in lego delovnega pulta, ki v drugih pogledih niso vidni.

     To je dragoceno za prikaz globinskih razmerij in detajlov, ki jih iz tlorisa ali narisa samega ni mogoče razbrati. Mizarju omogoča popolnejšo dokumentacijo in lažje razumevanje konstrukcije pred izdelavo.

  3. 03

     Natančni opisi detajlov z dodatnimi CAD orodji

     Modul ponuja nabor dodatnih CAD orodij — kotiranje med poljubnima dvema točkama, šrafure z različnimi vzorci za prikaz materialov in prerezov, črte, oblike ter besedila — s katerimi izdelate natančne detajlne in prerezne risbe. S tem dosežete raven dokumentacije, primerljivo z arhitekturnimi načrti in delavniškimi risbami za oddajo.

     Projektant lahko poljubno dopolni samodejno ustvarjene poglede in izriše prav tisto, kar je za izdelavo ali odobritev ključno. Rezultat je profesionalna, pregledna dokumentacija, ki dvigne kakovost ponudbe in komunikacije z arhitekti ter izvajalci.

  4. 04

     Shranjevanje trenutnih prikazov v živo — scene se posodabljajo samodejno

     Poglede iz tlorisa ali narisa lahko na risalno stran prenesete kot »živo« sceno namesto kot statično risbo. Če nato v modelu nekaj spremenite — na primer odstranite predal ali prilagodite sklop — se živi prikaz na strani samodejno posodobi, prav tako pa se osvežijo podatki o delih in podatkovne tabele, vezane na pogled.

     To odpravi zamudno ročno popravljanje risb ob vsaki spremembi projekta. Mizar in projektant tako vedno razpolagata z dokumentacijo, ki ustreza dejanskemu stanju modela, brez tveganja zastarelih izrisov.

  5. 05

     Knjižnica risb in dodatkov po meri uporabnika

     Modul vključuje knjižnico risb (Drawings Library), v katero z ukazom »Shrani simbol« shranite lastne risbe, simbole, detajle in CAD-dodatke za poznejšo ponovno uporabo. Vsebino organizirate v poljubno število skupin in podskupin, kar omogoča urejeno in pregledno zbirko ponavljajočih se elementov.

     Ko enkrat izdelate detajl ali simbol, ga v naslednjih projektih vstavite z enim klikom, namesto da bi ga risali znova. Rezultat je prihranek časa, doslednost dokumentacije in standardizacija pogosto uporabljenih detajlov.

  6. 06

     Dodajanje simbolov

     Funkcija omogoča vstavljanje predpripravljenih 2D simbolov iz vgrajene knjižnice, razvrščenih po kategorijah, kot so Joint Details (profili in detajli spojev), Electrical, HVAC, Lighting, Arrows & Markers, Reference in General. Simbol postavite na izris, ga umerite ter po potrebi obrnete ali raztegnete.

     Tako hitro obogatite delavniške in montažne risbe z električnimi vtičnicami, instalacijskimi elementi, prezračevanjem, oznakami in detajli spojev, ne da bi jih risali na novo. To poenoti grafični jezik dokumentacije in skrajša čas izdelave standardiziranih risb.

  7. 07

     Vnos besedilnega večvrstičnega polja

     Funkcija omogoča vstavljanje večvrstičnega besedilnega polja (text box), v katerega vpišete opombe, navodila ali specifikacije, ki se samodejno prelamljajo v več vrstic. Pri vstavljanju nastavite lastnosti polja — vidnost okvirja, poravnavo besedila, vrsto in velikost pisave ter višino znakov.

     Tako na risbo dodate pregledne, urejene opise in opombe, ki ostanejo berljivi tudi ob spreminjanju merila izrisa. To zagotavlja jasno in profesionalno označevanje delavniške dokumentacije.

  8. 08

     Dodatni ukazi za urejanje 2D CAD objektov

     Sklop dodatnih ukazov razširi osnovno urejanje 2D-geometrije z operacijami, kot so obrezovanje (trim), obračanje (flip), zrcaljenje (mirror), rotiranje (rotate) in obrezovanje prikazanega območja izrisa (crop). Z njimi natančno prilagodite obstoječe linije, simbole in elemente brez ponovnega risanja.

     To pospeši čiščenje in dodelavo risb ter omogoča hitro doseganje točne, ponovljive geometrije.

  9. 09

     Ukaz za offset

     Ukaz »Odmik« (Offset) ustvari vzporedno kopijo izbranega 2D objekta — linije, poligona ali konture — na natančno določeni razdalji od izvirnika. Tako hitro izdelate vzporedne robove, debeline materiala, robne odmike ali pomožne linije, ne da bi razdaljo merili in risali ročno.

     To poveča natančnost in produktivnost pri konstruiranju detajlov in obdelav.

  10. 10

      DXF uvoz in izvoz

      Funkcija omogoča uvoz zunanjih DXF datotek na izris in izvoz risb v DXF za izmenjavo s CAD/CAM sistemi ter drugimi orodji. Pri uvozu in izvozu se upravlja s sloji (layers) — na primer DIM, F2–F6, BLAT, STT, PEZZO — pri čemer so geometrija, kotiranje in elementi ločeni po slojih oziroma materialih; določi se tudi merilo in enote.

      Tako zanesljivo prenesete delavniške risbe in podatke med Cabinet Vision in zunanjim okoljem ob ohranjanju strukture slojev, kar omogoča gladko sodelovanje s konstrukterji, CNC-pripravo in zunanjimi partnerji.

  11. 11

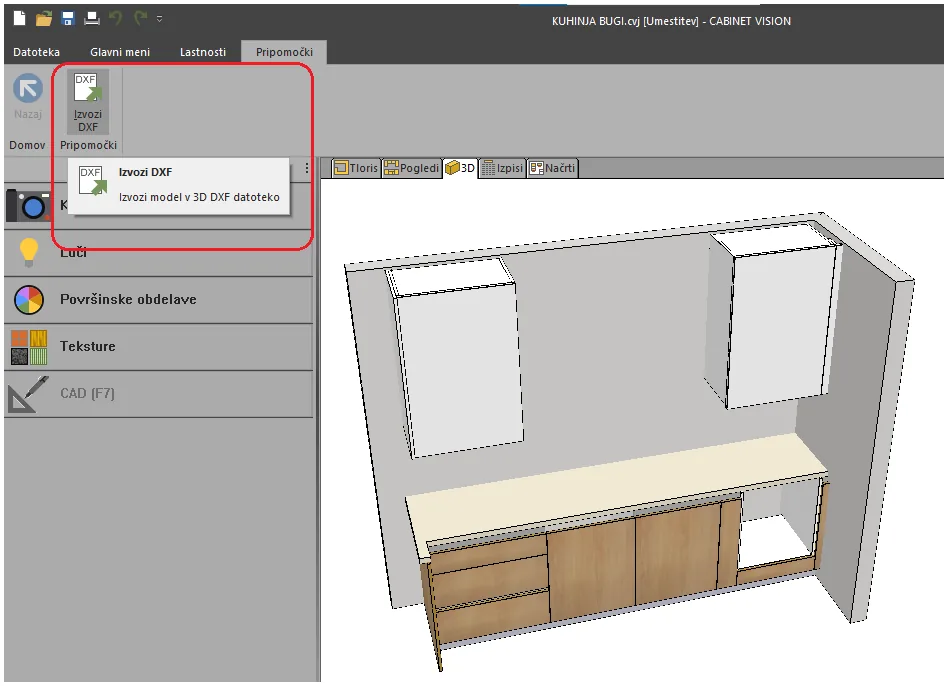

      Izvoz 3D modela iz Cabinet Visiona

      Cabinet Vision omogoča izvoz celotnega 3D modela izdelka (npr. v obliki 3D DXF ali 3D DWG datoteke) za nadaljnjo uporabo v drugih CAD/CAM aplikacijah. Model tako posredujete arhitektom, projektantom ali zunanjim partnerjem, ki delajo v drugačnem programskem okolju, brez ponovnega modeliranja.

      Funkcija je uporabna tudi za vizualizacije, koordinacijo z drugimi panogami in arhiviranje geometrije v nevtralni izmenjevalni obliki.

  12. 12

      Narisani dodatki CAD se shranjujejo s sestavi

      2D CAD dodatki — dorisane črte, simboli, prerezi in opombe — ki jih narišete na ravni posameznega sestava, se shranijo skupaj s tem sestavom ter se z njim prenašajo in ponovno prikažejo. Enkrat izdelana detajlna risba ali pojasnilo se tako ohrani in samodejno pojavi povsod, kjer se ta sestav uporabi, tudi v drugih projektih.

      Tako prihranite čas, zagotovite doslednost dokumentacije in se izognete ponavljajočemu se risanju istih detajlov.

  13. 13

      Dodajanje opisov in komentarjev, povezanih z elementi / sestavi

      Posameznim elementom ali celotnim sestavom lahko pripnete opise, komentarje in besedilne opombe (npr. besedilne kazalce z opisom), ki ostanejo vezani na konkreten objekt. Ker so podatki povezani z živim modelom, se ob spremembi elementa informacije ustrezno posodabljajo, opombe pa se pravilno prikažejo na delavniških risbah in listih za montažo.

      To izboljša komunikacijo med projektivo in proizvodnjo ter zmanjša možnost napak pri izdelavi in montaži.

  14. 14

      Ločeno shranjevanje podatkov za sestavnice

      Cabinet Vision omogoča, da pripravljene poglede in CAD-prizore (scenes) shranite v ločeno datoteko oziroma jih namensko »shranite za sestavnico / list za montažo« (Save for Assembly Sheet). Dorisani in anotirani pogledi za montažne liste so tako shranjeni neodvisno od osnovnega modela.

      To omogoča urejen, ponovljiv izpis dokumentacije za montažo — standardizirana proizvodna dokumentacija je vedno na voljo za ponoven priklic in tisk brez dodatnega urejanja.

  Modul 2D CAD spremeni Cabinet Vision v celovito orodje za delavniško in montažno dokumentacijo — od ideje do natančnega, arhitekturno dovršenega načrta. Z živimi risbami, kotiranjem, simboli in DXF izmenjavo prihranite čas ter dvignete kakovost svojih projektov.

  Dovolite, da Vam v živo pokažemo prednosti na Vaših konkretnih projektih — pokličite nas ali nam pišite za predstavitev in osebno svetovanje.

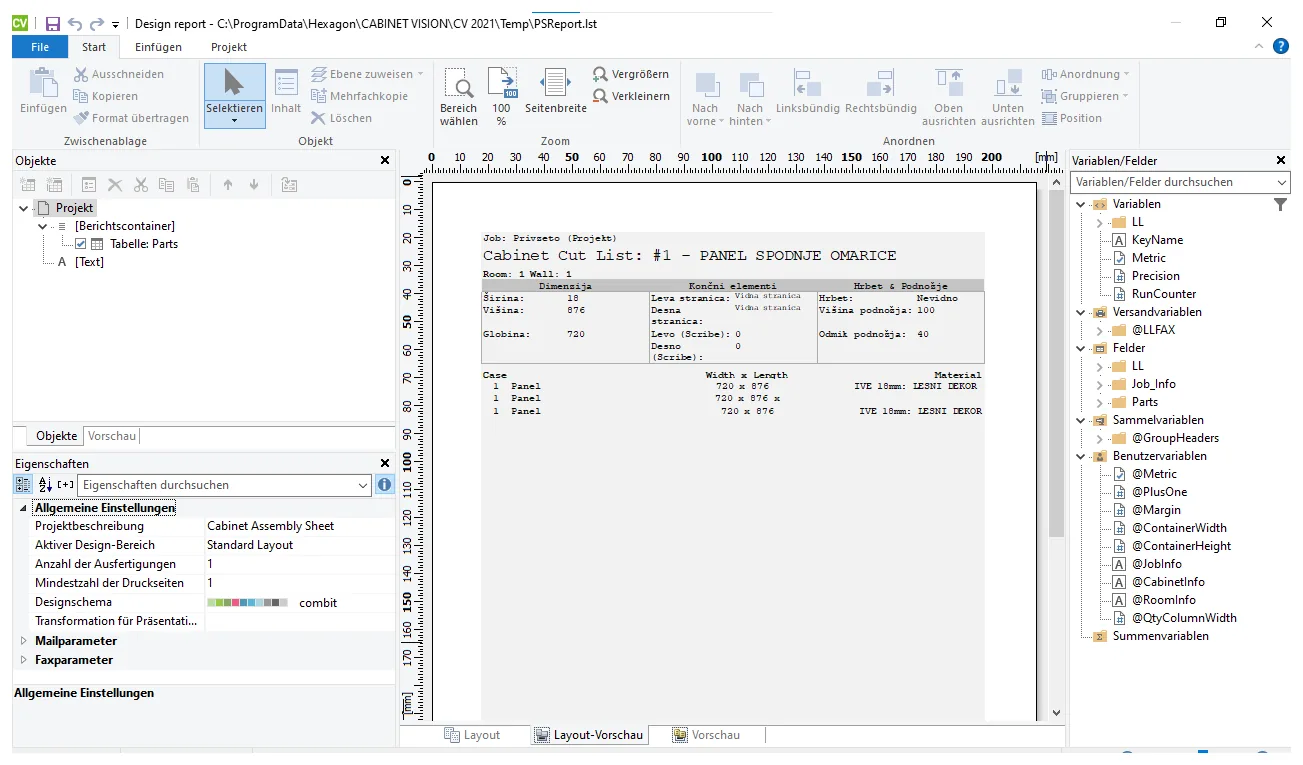

• xReporting

  Modul za izpise

  1.580 €+ DDV

  Šifra: CVREPORT Priporočamo

  Poročila, izpisi in izvoz podatkov — od kosovnice do datotek za stroje in optimizatorje

  xReporting je modul Cabinet Vision, namenjen pripravi poročil, izpisov in izvozu podatkov iz Vašega projekta. Iz enega samega 3D modela kuhinje ali pohištva po meri samodejno pridobi vse podatke, ki jih potrebujete naprej v procesu — od ponudbe in tehničnih listov do kosovnic, sestavnic in datotek za optimizacijo razreza ter krmiljenje strojev.

  • Preko 150 vgrajenih poročil — Takoj uporabne predloge za izpise, ki pokrivajo večino potreb od ponudbe do proizvodnje, brez začetnega nastavljanja.
  • Popolna prilagodljivost — Z urejevalnikom poročil ustvarite lastne predloge, kosovnice in sestavnice, ki ustrezajo Vašim postopkom in obrazcem.
  • Brez ročnega prepisovanja — Vsi podatki se črpajo neposredno iz modela, zato so izpisi vedno usklajeni z dejanskim projektom.
  • Povezljivost s stroji in optimizatorji — Izvoz seznamov materiala in datotek naročila (ORDER.ORD, ORDER.ORDX) omogoča neposreden prenos v zunanje programe za optimizacijo razreza in krmiljenje.
  • Standardni izvozni formati — Podatke izvozite v Excel, CSV, PDF in tekstovne datoteke za enostavno deljenje, arhiviranje in nadaljnjo obdelavo.

  Dodaj v ponudbo


  Seznam možnosti (14)

  Znotraj Cabinet Visiona se modul umešča na izhodni del delovnega toka: ko je model zarisan in parametriziran, xReporting poskrbi, da se vsi podatki o elementih, materialih, robovih, obdelavah in količinah pretvorijo v razumljive izpise in standardizirane izvozne datoteke. Tako poveže fazo načrtovanja s pripravo dela, nabavo in proizvodnjo.

  Modul je dragocen za vsakogar, ki mora iz projekta dobiti zanesljive in ponovljive podatke — od mizarja in projektanta, ki pripravlja ponudbo in tehnično dokumentacijo, do vodje proizvodnje, ki potrebuje natančne sezname materiala in razreza. Z avtomatizacijo izpisov odpravi ročno prepisovanje in zmanjša možnost napak.

  1. 01

     Preko 150 predefiniranih poročil

     Modul vključuje obsežno knjižnico več kot 150 vnaprej pripravljenih poročil, ki pokrivajo tipične potrebe pri pohištvu po meri — od ponudb in tehničnih listov do kosovnic, sestavnic in seznamov materiala. Vsako poročilo samodejno povleče ustrezne podatke iz Vašega projekta in jih predstavi v pregledni obliki.

     Tako velik nabor predlog pomeni, da lahko z izpisi začnete takoj, brez dolgotrajnega nastavljanja. Za večino vsakdanjih opravil najdete ustrezen izpis, kar prihrani čas in zagotavlja enoten videz dokumentacije.

  2. 02

     Skupine poročil po meri

     Posamezna poročila lahko združite v skupine po meri in jih zaženete z enim samim ukazom. Namesto da bi vsak izpis odpirali ločeno, v skupino povežete vse dokumente, ki jih za določen projekt ali fazo dela potrebujete skupaj.

     S tem standardizirate svoje delovne tokove in poskrbite, da nobenega izpisa ne pozabite. Priprava celotnega kompleta dokumentacije za naročilo postane hitra in ponovljiva, kar je še posebej koristno pri rednih, ponavljajočih se opravilih.

  3. 03

     Urejevalnik poročil po meri

     Urejevalnik poročil je orodje za izdelavo in prilagajanje lastnih predlog izpisov. Omogoča določanje, kateri podatki se prikažejo, njihovo razporeditev v stolpce in skupine ter oblikovanje videza dokumenta, vključno z glavami, logotipi in povzetki.

     Tako poročila prilagodite svojim postopkom, obrazcem in zahtevam strank namesto da bi se prilagajali programu. Rezultat so profesionalni, prepoznavni izpisi, ki ustrezajo prav Vašemu načinu dela in identiteti podjetja.

  4. 04

     Filtriranje podatkov poročil

     Funkcija filtriranja omogoča, da v poročilu prikažete le tiste podatke, ki so za določen namen relevantni. Vsebino lahko omejite po izbranih pogojih — na primer po vrsti materiala, elementu ali skupini — in tako izločite vse nepotrebno.

     S tem dobite jasne, osredotočene izpise brez odvečnih podatkov, ki bi lahko vnašali zmedo. Vodji proizvodnje, nabavi ali monterju tako predate natanko tiste informacije, ki jih potrebujejo za svojo nalogo.

  5. 05

     Istočasni izvoz več tekstovnih datotek

     Modul omogoča hkraten izvoz več tekstovnih (.txt) datotek v enem koraku. Namesto da bi vsako datoteko ustvarjali posebej, naenkrat pripravite celoten sklop izpisov, ki jih zahtevajo nadaljnji programi ali stroji.

     To pospeši pripravo podatkov za proizvodnjo in zmanjša možnost napak ali izpuščenih datotek. Postopek prenosa projekta v naslednjo fazo postane hitrejši, urejen in zanesljiv.

  6. 06

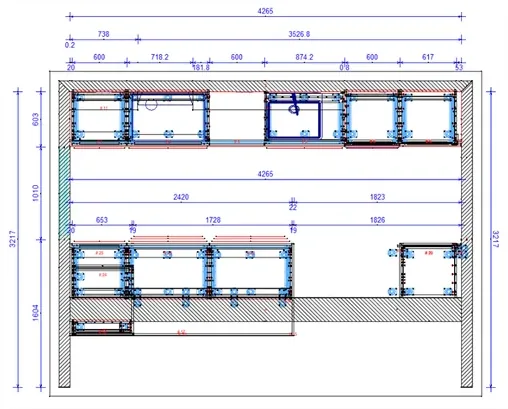

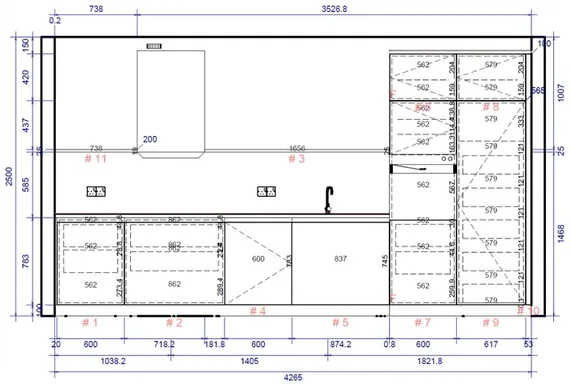

     Pogledi po stenah po meri

     Pogledi po stenah po meri omogočajo izdelavo prilagojenih izrisov posameznih sten z razporeditvijo elementov, kot so spodnji in zgornji elementi, predali in aparati. Prikaz lahko prilagodite glede na podatke in oznake, ki jih želite na risbi videti.

     Takšni pogledi so dragoceni pri usklajevanju s stranko in pri montaži na objektu. Monter dobi jasno sliko, kaj sodi na posamezno steno, kar zmanjša možnost napak pri sestavljanju in postavitvi.

  7. 07

     Sestavnice po meri

     Sestavnice po meri prikažejo elemente projekta na ravni sestavov — torej posameznih korpusov in omar z njihovo zgradbo in pripadajočimi deli. Vsebino in obliko sestavnice prilagodite tako, da odraža Vašo logiko sestavljanja in označevanja.

     S tem dobi proizvodnja jasen pregled, iz katerih delov je sestavljen vsak korpus in kako se ti povezujejo v celoto. To olajša pripravo dela, komisioniranje in sestavljanje, hkrati pa zmanjša možnost zamenjav.

  8. 08

     Kosovnice po meri

     Kosovnice po meri so podrobni seznami posameznih delov z njihovimi dimenzijami, materiali, obrobami in količinami. Stolpce, vrstni red in oblikovanje prilagodite svojim potrebam ter zahtevam strojev in nadaljnjih programov.

     Natančna kosovnica je temelj nabave in proizvodnje, saj določa, kaj je treba razrezati, oblepiti in obdelati. Z izpisom, prilagojenim Vašemu postopku, se izognete nesporazumom in pospešite pripravo dela.

  9. 09

     Izvoz podatkov poročil

     Podatke iz poročil lahko izvozite v različne standardne formate, kot so Excel, CSV in PDF, ter tako preidete iz Cabinet Visiona v druga orodja. Izvoženi izpisi ohranijo strukturo podatkov, zato so primerni za nadaljnjo obdelavo, deljenje ali arhiviranje.

     Takšna prilagodljivost olajša sodelovanje z naročniki, dobavitelji in računovodstvom ter vključitev podatkov v Vaše obstoječe poslovne procese. Dokumentacijo enostavno posredujete naprej v obliki, ki jo prejemnik zlahka uporabi.

  10. 10

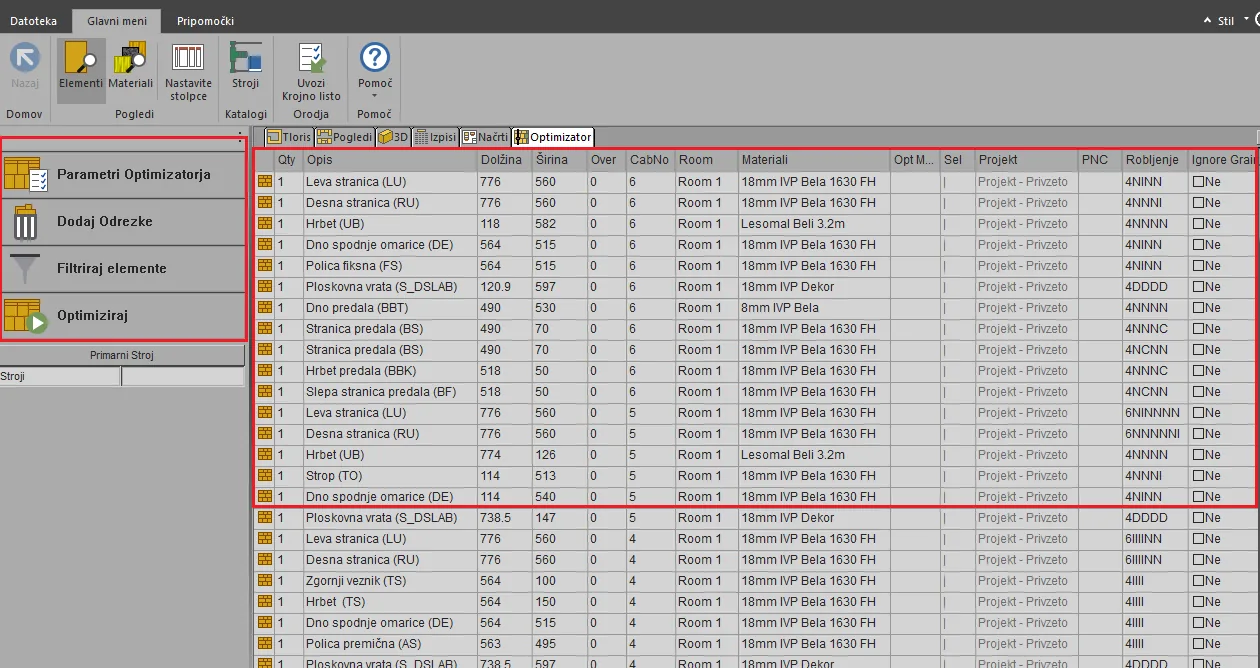

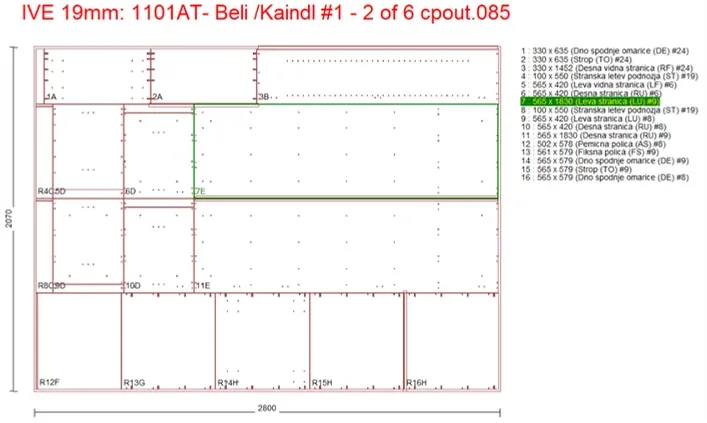

      Izvoz seznamov materiala za zunanje optimizacijske programe

      Modul omogoča izvoz seznamov materiala v obliki, ki jo razumejo zunanji programi za optimizacijo razreza plošč. Podatki o ploščah, dimenzijah, robovih in količinah se prenesejo neposredno, brez ročnega vnašanja v optimizator.

      S tem dosežete boljši izkoristek materiala in manj odpadka, hkrati pa prihranite čas pri pripravi razreza. Povezava med načrtovanjem in optimizacijo postane gladka, hitra in zanesljiva.

  11. 11

      Izvoz naročila ORDER.ORD

      Funkcija pripravi izvoz naročila v datoteko ORDER.ORD — standardizirano obliko zapisa, ki jo uporabljajo nekateri zunanji programi in proizvodne rešitve. Datoteka vsebuje podatke o elementih in materialih, urejene v predpisani strukturi.

      Tako se podatki projekta brez ročnega prepisovanja prenesejo v nadaljnji proizvodni proces. To zmanjša možnost napak in pospeši pretok podatkov med načrtovanjem in proizvodnjo.

  12. 12

      CV Export Order XML (ORDER.ORDX)

      Poleg klasične datoteke naročila modul omogoča tudi izvoz v obliki XML (ORDER.ORDX). Format XML je strukturiran in razširljiv, zato omogoča bogatejši in natančnejši prenos podatkov o naročilu v sodobne sisteme.

      Takšen izvoz olajša povezovanje z naprednejšimi proizvodnimi in poslovnimi rešitvami, ki temeljijo na standardiziranih podatkovnih zapisih. Vaš delovni tok tako ostaja pripravljen na povezave in nadgradnje v prihodnje.

  13. 13

      Seznam poročil

      Seznam poročil ponuja pregleden pregled vseh razpoložljivih predlog izpisov, tako vgrajenih kot tistih, ki ste jih ustvarili sami. Iz njega hitro najdete in zaženete poročilo, ki ga potrebujete, brez nepotrebnega iskanja.

      Urejen pregled poskrbi za hitro orientacijo, kar je še posebej koristno ob velikem številu poročil. S tem postane delo z izpisi preglednejše in učinkovitejše.

  14. 14

      Možnosti pogleda

      Možnosti pogleda omogočajo prilagajanje prikaza in predogleda izpisov pred tiskanjem ali izvozom. Pred dokončno pripravo lahko preverite videz dokumenta in po potrebi prilagodite način prikaza podatkov.

      S predogledom se izognete nepotrebnemu tiskanju in popravkom, saj morebitne pomanjkljivosti opazite vnaprej. To prihrani čas in material ter zagotovi, da končni dokument ustreza pričakovanjem.

  xReporting povezuje načrtovanje s pripravo dela, nabavo in proizvodnjo: iz enega modela samodejno ustvari poročila, kosovnice in sestavnice ter podatke izvozi v formate za pisarno, optimizatorje razreza in stroje. Z več kot 150 vgrajenimi poročili in zmogljivim urejevalnikom poročil prilagodite izpise prav svojemu načinu dela, hkrati pa odpravite ročno prepisovanje in s tem povezane napake.

  Z veseljem Vam delovanje modula xReporting predstavimo v živo na Vašem konkretnem projektu in pokažemo, kako lahko izboljša Vaš pretok podatkov od ideje do izdelka. Kontaktirajte nas v podjetju TOTUS d.o.o. za predstavitev brez obveznosti.

• Cabinet Vision Design

  550 €+ DDV

  Šifra: CVDSGN
  Dodaj v ponudbo

Prodaja

• VORTEK

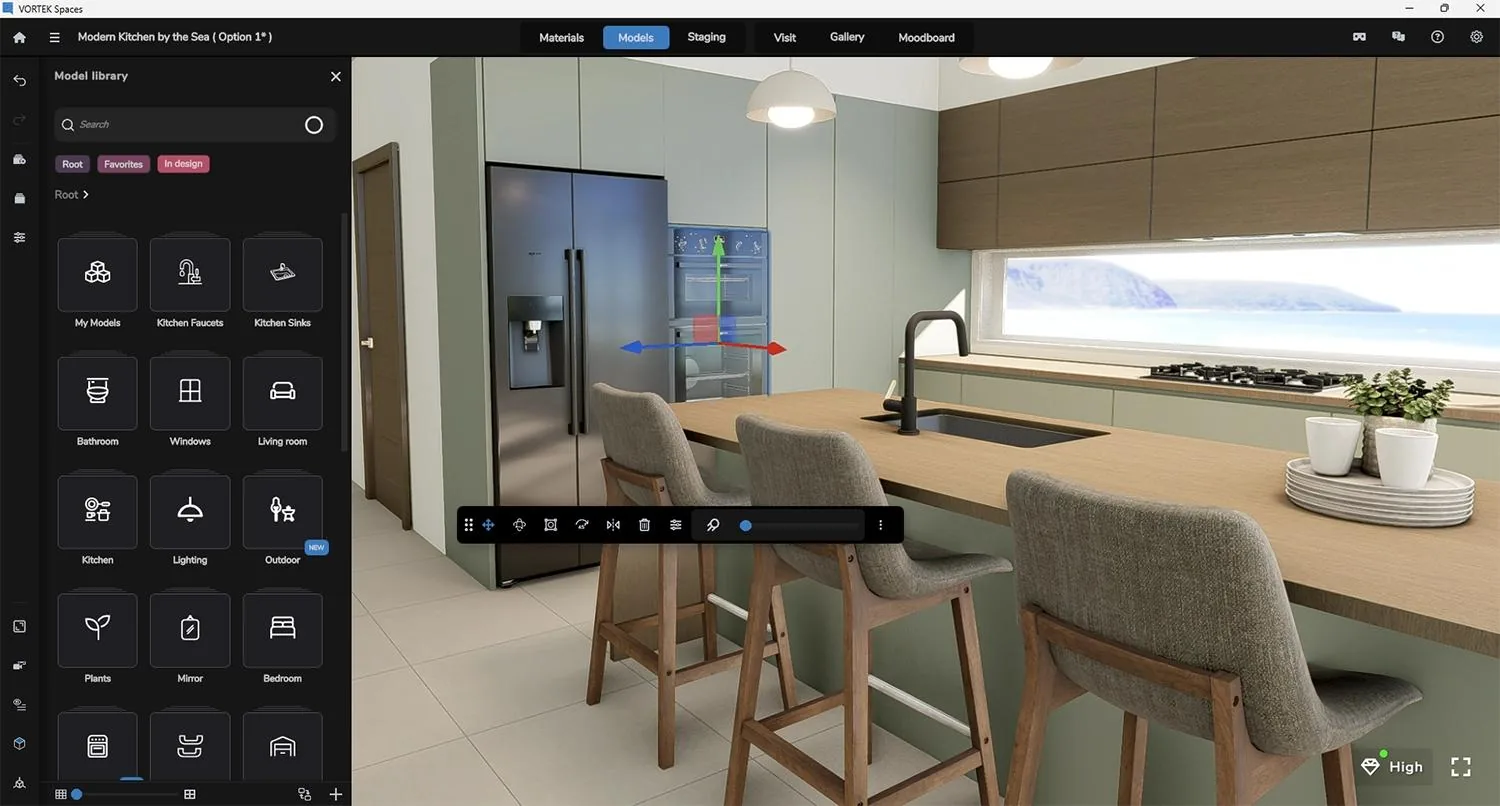

  Program za 3D vizualizacijo

  1.200 €+ DDV

  Šifra: VORTEKPogoj: Core + Cabinets + xRendering

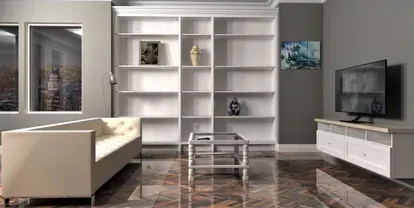

  Fotorealistična 3D vizualizacija v realnem času, ki Vaše projekte iz Cabinet Vision spremeni v doživetje za stranko

  VORTEK Spaces je programska oprema za fotorealistično 3D vizualizacijo in predstavitev projektov v realnem času, namenjena mizarjem, projektantom kuhinj in pohištva po meri ter salonski prodaji. Iz tehničnega modela ustvari žive, prepričljive prikaze prostora, ki jih stranka takoj razume, brez čakanja na dolgotrajno upodabljanje. Spremembe materialov, barv in osvetlitve so vidne v trenutku, neposredno pred stranko.

  • Takojšen vtis na stranko — Projekt vidi kot fotorealističen prizor svojega prostora, kar bistveno poveča verjetnost za potrditev naročila.
  • Brez čakanja na izris — Upodabljanje teče v realnem času, zato spremembe vidite v trenutku in lahko urejate v živo med sestankom.
  • Tesna povezava s Cabinet Vision — Izvoz v VOK ali DXF in ponoven uvoz ohranita vse Vaše vizualne nastavitve tudi po spremembi modela.
  • Bogata knjižnica — Več kot 6.000 optimiziranih 3D-modelov in dodatnih 40.000 predmetov iz knjižnice Wayfair ter materiali uveljavljenih blagovnih znamk.
  • Več izhodov iz enega projekta — Fotografije, sprehodi v 2K ali 4K, 360-stopinjski prikazi in izkušnja v navidezni resničnosti (VR) za vsak način predstavitve.

  Dodaj v ponudbo


  Seznam možnosti (8)

  VORTEK se tesno poveže s Cabinet Vision: svoj projekt iz Cabinet Vision preprosto izvozite v zapis VOK ali DXF in ga uvozite v VORTEK, ki datoteko samodejno obdela in pripravi za prikaz. Pri novejših različicah (2023 in novejše) je na voljo namenski gumb VORTEK Spaces v zgornjem meniju, pri starejših (9.1 do 2022) pa izvoz prek ukaza Shrani kot. Ko v Cabinet Vision kaj spremenite, projekt zgolj znova izvozite in model v VORTEK-u se posodobi, vse Vaše vizualne nastavitve pa ostanejo nedotaknjene.

  Za prodajo je VORTEK dragocen prav v trenutku, ko je stranka pred vami. Namesto tlorisov in tehničnih risb ji pokažete kuhinjo ali pohištvo tako, kot bo videti v njenem domu, sproti zamenjate barvo front ali material delovne plošče in se s tem hitreje dogovorite za naročilo. Poleg Cabinet Vision podpira tudi druge sisteme (2020, SketchUp, Microvellum, Chief Architect, Mozaik, CabMaster, ClosetPro in druge), zato se vključi v praktično vsak delovni proces.

  1. 01

     Upodabljanje v realnem času

     Upodabljanje v realnem času je temelj programa VORTEK: vsaka sprememba scene, materiala ali osvetlitve se izriše takoj, brez čakalnih vrst in dolgih izračunov. Program teče gladko tudi med vrtenjem in premikanjem po prizoru, zato delo poteka tekoče tudi na običajni delovni postaji.

     Za uporabnika to pomeni, da projekt ureja sproti in se ne zaustavlja ob vsakem popravku. Pri prodaji je prednost še večja: stranka spremembo vidi v hipu, Vi pa se z njo dogovorite hitreje in z manj nesporazumi.

  2. 02

     Povezava in sinhronizacija s Cabinet Vision

     VORTEK projekt prevzame neposredno iz Cabinet Vision prek izvoza v zapis VOK ali DXF; pri različicah 2023 in novejših to opravite z namenskim gumbom VORTEK Spaces, pri starejših prek ukaza Shrani kot. Uvoženo datoteko program samodejno obdela in pripravi sceno za prikaz.

     Ko v Cabinet Vision spremenite konfiguracijo pohištva, projekt zgolj znova izvozite in model v VORTEK-u se posodobi, vse Vaše materiale, osvetlitev in postavitev pa program ohrani. Tako tehnične spremembe in vizualna predstavitev ostajata usklajeni brez podvajanja dela.

  3. 03

     Materiali, barve in teksture

     VORTEK ponuja obsežno knjižnico industrijsko uveljavljenih materialov za fronte, korpuse, delovne plošče, stene in tla, vključno z materiali znanih blagovnih znamk plošč, kamna in tlakov. Lastne dekorje in teksture lahko po potrebi tudi uvozite ter jih nanesete na izbrane površine.

     Zamenjava materiala ali barve je vprašanje enega klika in učinek je viden takoj. To Vam omogoča, da stranki v živo predstavite več različic, na primer različne odtenke front ali vzorce delovne plošče, in skupaj z njo hitro najdete končno rešitev.

  4. 04

     Osvetlitev in vzdušje prostora

     Program omogoča natančno upravljanje osvetlitve: dodajate in nastavljate svetlobne vire, urejate ambientalno svetlobo, LED-trakove, profile IES in smer sonca ter preklapljate med dnevnim in nočnim vzdušjem. Na voljo so tudi pametne samodejne nastavitve, ki hitro dosežejo verodostojen rezultat brez ročnega usklajevanja.

     Pravilna osvetlitev je tisto, kar prizor naredi fotorealističen in prepričljiv. Z njo stranki pokažete, kako bo kuhinja delovala podnevi in zvečer ter kako bo osvetlitev pod elementi poudarila delovni pult, kar pogosto odloči o nakupu.

  5. 05

     Knjižnica 3D-objektov in opreme

     VORTEK vključuje več kot 6.000 optimiziranih 3D-modelov, od pohištva in dekoracije do rastlin, ter dostop do dodatnih 40.000 predmetov iz knjižnice Wayfair. Te elemente preprosto povlečete v prizor in tako hitro sestavite verodostojno opremljen prostor.

     Opremljen prizor deluje na stranko povsem drugače kot prazna lupina pohištva. Z gospodinjskimi aparati, posodo, dekoracijo in rastlinami dobi prostor mero in kontekst, stranka pa si veliko lažje predstavlja končni rezultat v svojem domu.

  6. 06

     Virtualni sprehod in predstavitvene slike

     V VORTEK-u določite poglede in poti kamere ter iz njih ustvarite virtualni sprehod skozi projekt ali zajamete fotorealistične slike posameznih prizorov. Sprehodu lahko dodate učinke, kot so približevanje, premikanje in globinska ostrina, ter ga oblikujete v dovršeno predstavitev.

     Tak sprehod je močno prodajno orodje: stranki da občutek, da že hodi po svoji novi kuhinji, in poveča njeno zaupanje v projekt. Slike in videoposnetki pa služijo tudi za predstavitve, ponudbe in trženje Vašega podjetja.

  7. 07

     Izvoz slik in videa v visoki ločljivosti

     Iz projekta izvozite fotografije in videoposnetke, sprehode pa upodobite v ločljivosti 2K ali 4K. Vsebino lahko opremite z znamko svojega podjetja, jo prilagodite za objave na družbenih omrežjih (YouTube, Facebook, Instagram) ali jo uporabite v ponudbah in predstavitvah.

     Tako iz enega samega projekta dobite celoten nabor gradiv za stranko in za trženje. Profesionalni prikazi krepijo ugled Vašega podjetja in Vas ločijo od konkurence, ki strankam še vedno ponuja le tehnične risbe.

     Opomba: izvoz videa v 2K ali 4K zahteva grafično kartico z vsaj 6 GB namenskega pomnilnika (VRAM).

  8. 08

     Izkušnja v navidezni resničnosti (VR)

     Z dodatkom za VR stranko popolnoma potopite v projekt: računalnik povežete z VR-očali, odprete VORTEK in zaženete zavihek VR, nato pa se stranka v navidezni resničnosti prosto sprehodi po svojem bodočem prostoru. Funkcija je vključena v večjo posodobitev programa za leto 2025.

     To je najmočnejša oblika predstavitve, kar jih VORTEK ponuja. Stranka prostor doživi v naravni velikosti in iz prve roke, kar odpravi dvome o postavitvi in razmerjih ter naredi izrazito profesionalen vtis o Vašem podjetju.

     Opomba: izkušnja VR je na voljo kot ločen dodatek (add-on) k osnovnemu programu.

  VORTEK Spaces nadgradi Vaš obstoječi proces v Cabinet Vision z zmogljivostjo, ki je stranka neposredno občuti: fotorealistični prikazi v realnem času, takojšnja zamenjava materialov in osvetlitve, virtualni sprehodi ter izkušnja v navidezni resničnosti. Iz enega projekta dobite slike, video in predstavitve, ki skrajšajo pot od ideje do potrjenega naročila.

  Pravo vrednost programa najbolje občutite v živo. Z veseljem Vam VORTEK predstavimo na Vašem konkretnem projektu in pokažemo, kako hitro tehnični model spremeni v prodajno orodje. Dogovorite se za predstavitev in se prepričajte sami.

• xBidding

  Modul za napredno izdelavo ponudb

  1.080 €+ DDV

  Šifra: CVBID

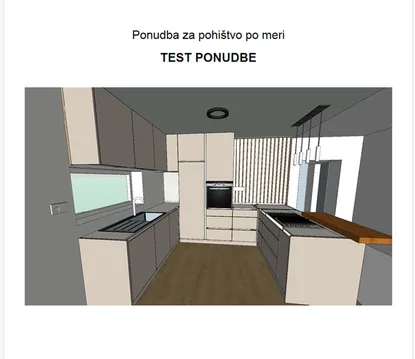

  Napredna izdelava ponudb, kalkulacij in cenikov v Cabinet Vision

  Modul Bidding nadgrajuje osnovno kalkulacijo Cabinet Vision v zmogljivo orodje za izdelavo ponudb. Namesto okvirne ocene cene dobite natančno strukturo stroškov materiala in dela, marž ter končne prodajne cene, ki temelji neposredno na 3D modelu izdelka. Vsaka sprememba konstrukcije se samodejno odraža v kalkulaciji, zato so ponudbe vedno usklajene z dejanskim projektom.

  • Natančnost na osnovi modela — Ponudba se izračuna neposredno iz 3D projekta, zato odraža dejansko porabo materiala in dela, ne le grobe ocene.
  • Zanesljive marže — Marže lahko določate na več nivojih (material, receptura, sestav), kar zagotavlja predvidljivo dobičkonosnost vsake ponudbe.
  • Več dobaviteljev na enem mestu — Ceniki in dobavitelji se vodijo znotraj kataloga materialov, kar omogoča hitro primerjavo in izbiro najugodnejšega vira.
  • Pregledna razčlenitev — Center Bid Breakdown in grafi razkrijejo strukturo stroškov po postavkah, tako da vidite, kje nastajajo stroški.
  • Povezava z zunanjimi orodji — Izvoz podatkov (BIDDATA.MDB) omogoča nadaljnjo obdelavo ponudb v zunanjih programih in integracijo s poslovnim sistemom.

  Dodaj v ponudbo


  Seznam možnosti (19)

  Bidding se vključuje v fazo med oblikovanjem in proizvodnjo: ko je projekt zasnovan v Cabinet Vision, modul iz istega modela izračuna porabo materiala, čas dela in stroške ter pripravi razčlenjeno ponudbo. S tem se kalkulacija in priprava ponudbe povežeta v en sam, dosleden delovni tok brez ročnega prepisovanja podatkov v ločene preglednice.

  Modul je dragocen za mizarje, proizvajalce pohištva po meri ter izdelovalce kuhinj, ki želijo svoje ponudbe pripraviti hitro, dosledno in z zanesljivo maržo. Posebej koristen je za podjetja z več dobavitelji in raznolikim asortimanom materialov, kjer ročno vodenje cen ni več obvladljivo.

  1. 01

     Podrobnejše ponudbe

     Modul Bidding razširi osnovno kalkulacijo v bistveno bolj razčlenjene in natančne ponudbe. Namesto enotne skupne cene ponudbo razgradi na posamezne sklope stroškov — material, delo, dodatke in marže — ki jih lahko prikažete ali skrijete glede na potrebe.

     Tako pripravljena ponudba je za naročnika bolj pregledna in verodostojna, za proizvajalca pa lažje obvladljiva. Podrobnejša struktura olajša pogajanja, saj je jasno razvidno, iz česa je sestavljena končna cena.

  2. 02

     Dodajanje stroška dela po posameznih elementih

     Strošek dela lahko določite na nivoju posameznega kosa oziroma elementa (Parts), ne le za izdelek kot celoto. Vsakemu elementu se tako pripiše realna delovna obremenitev glede na njegovo izdelavo in obdelavo.

     S tem postane kalkulacija dela bistveno natančnejša in bližja dejanskemu stanju v proizvodnji. Razlike v zahtevnosti med posameznimi kosi se pravilno odrazijo v ceni, kar prepreči podcenjevanje zahtevnejših elementov.

  3. 03

     Katalog dobaviteljev znotraj kataloga materialov

     Poleg materialov modul v istem katalogu omogoča vodenje tudi dobaviteljev. Vsak material je tako mogoče povezati z virom nabave, podatki o dobaviteljih pa so na voljo neposredno ob materialu.

     Takšna ureditev odpravi potrebo po ločenih seznamih dobaviteljev in zmanjša možnost napak. Vse informacije, potrebne za kalkulacijo nabavnih stroškov, so zbrane na enem mestu in vedno pri roki.

  4. 04

     Dodeljevanje materialov izbranim prodajalcem

     Posamezne materiale lahko dodelite določenim prodajalcem oziroma dobaviteljem, s čimer vzpostavite jasno povezavo material → vir nabave. Tako je za vsak material določeno, od koga in po kakšni ceni se nabavlja.

     To omogoča dosledno in sledljivo kalkulacijo nabavnih stroškov. Pri spremembi dobavitelja ali pogojev se posodobitev odrazi povsod, kjer se material uporablja, brez ročnega popravljanja vsake ponudbe posebej.

  5. 05

     Dodajanje prodajalcev

     Modul omogoča vnos in upravljanje prodajalcev oziroma dobaviteljev v lastni evidenci. Vsakega prodajalca lahko opišete z osnovnimi podatki in ga nato uporabite pri dodeljevanju materialov in cen.

     Urejena baza prodajalcev je temelj za vodenje cenikov po virih nabave. Z rastjo števila dobaviteljev ostane sistem pregleden, posodabljanje podatkov pa enostavno in centralizirano.

  6. 06

     Marža po recepturi v recepturah za materiale

     Maržo lahko določite že na nivoju receptur za materiale, torej v sami sestavi materiala in njegove obdelave. Vsaka receptura tako lahko nosi svojo dodano vrednost, prilagojeno specifiki materiala ali postopka.

     S tem dosežete bolj diferencirano in pravičnejše oblikovanje cen. Materiali z višjo dodano vrednostjo ali zahtevnejšo obdelavo se ovrednotijo ustrezno, marža pa se uporabi samodejno pri vsaki ponudbi.

  7. 07

     Določanje cen za vrata

     Modul omogoča določanje cen za vrata, ki predstavljajo enega ključnih in cenovno občutljivih elementov pohištva. Cene se lahko vežejo na vrsto, izvedbo in dimenzije vrat. Ta funkcija je na voljo tudi v osnovni verziji Cabinet Vision.

     Natančno določene cene vrat zagotavljajo, da je ta pomemben strošek vedno pravilno zajet v ponudbi. To je še posebej koristno pri kuhinjah in pohištvu po meri, kjer vrata bistveno vplivajo na končno ceno.

  8. 08

     Stroški za izdelavo linearnih profilov

     Modul omogoča kalkulacijo stroškov za linearne oziroma linijske profile, kot so robovi, letve in podobni elementi, ki se obračunavajo po dolžini. Strošek se izračuna glede na dolžino in vrsto profila v projektu.

     S tem so tudi profili, ki jih je sicer enostavno spregledati, korektno zajeti v ponudbi. Kalkulacija postane celovitejša, saj zajame tudi elemente, ki se merijo po tekočem metru.

  9. 09

     Parameter časa za posamezen sestav

     Posameznemu sestavu je mogoče dodeliti parameter časa izdelave, ki opredeljuje, koliko dela je potrebnega za njegovo izdelavo. Ta čas se nato upošteva pri izračunu stroškov dela v ponudbi.

     Tako se časovna zahtevnost izdelave realno odrazi v ceni vsakega sestava. Sestavi, ki zahtevajo več dela, so ustrezno ovrednoteni, kar izboljša natančnost celotne kalkulacije dela.

  10. 10

      Podrobnejši center za ponudbe – Bid Breakdown

      Bid Breakdown je osrednje mesto za razčlenitev ponudbe po posameznih postavkah in skupinah stroškov. Na enem pregledu prikaže, kako se končna cena sestavlja iz materiala, dela, dodatkov in marž.

      Takšna razčlenitev daje proizvajalcu poln nadzor nad strukturo ponudbe. Hitro je mogoče prepoznati, katere postavke najbolj vplivajo na ceno, in po potrebi prilagoditi kalkulacijo še pred oddajo ponudbe.

  11. 11

      Nastavitev vrste kalkulacije

      Modul omogoča izbiro metode kalkulacije, na primer po načelu material plus delo ter dodatnih stroškovnih elementih. Glede na izbrano vrsto se določi, kako se posamezne komponente seštevajo v končno ceno.

      S tem lahko način oblikovanja cen prilagodite poslovnemu modelu svojega podjetja. Enkrat nastavljena logika kalkulacije se nato dosledno uporablja pri vseh ponudbah, kar zagotavlja enotnost.

  12. 12

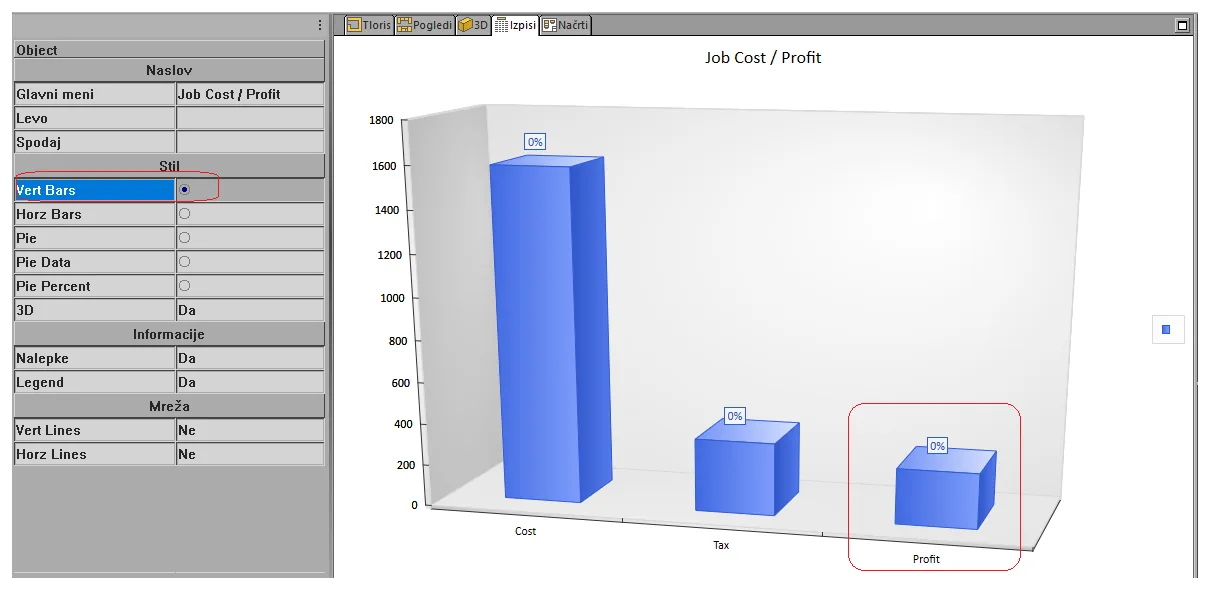

      Grafi

      Modul ponuja grafične prikaze strukture stroškov in ponudbe, ki podatke predstavijo v vizualni obliki. Namesto pregledovanja samih številk razmerja med materialom, delom in maržo razberete na prvi pogled.

      Vizualni prikaz olajša razumevanje in odločanje, tako interno kot v komunikaciji z naročnikom. Razmerja in odstopanja v strukturi stroškov postanejo takoj opazna, kar pospeši analizo ponudbe.

  13. 13

      Interni način pregledovanja in nastavitev dodane vrednosti

      Interni pogled omogoča pregled ponudbe skupaj z dodano vrednostjo oziroma maržo, ki je namenjen izključno notranji uporabi. V tem načinu so vidni podatki, ki jih naročniku običajno ne prikažete.

      Tako ima podjetje ločen, popoln vpogled v dobičkonosnost vsake ponudbe. Pred oddajo je mogoče preveriti in po potrebi prilagoditi maržo, ne da bi se ti podatki znašli v ponudbi za naročnika.

  14. 14

      Cene sestavov

      Cene je mogoče določati in pregledovati na nivoju posameznih sestavov, torej zaključenih sklopov izdelka. Vsak sestav tako dobi svojo ceno, ki izhaja iz vgrajenega materiala, dela in marže.

      To omogoča pregledno oblikovanje cen po logičnih enotah izdelka. Naročnik lahko dobi vpogled v ceno posameznih sestavov, proizvajalec pa lažje obvladuje kalkulacijo večjih projektov.

  15. 15

      Cene dodatkov

      Modul omogoča določanje cen dodatkov, kot je okovje in drugi spremljajoči elementi pohištva. Tudi ti elementi se tako ustrezno zajamejo v skupni kalkulaciji ponudbe.

      S tem nobeden od stroškov ne ostane neupoštevan, čeprav posamezni dodatki posamično ne predstavljajo velikega zneska. Skupaj lahko pomembno vplivajo na končno ceno, zato je njihovo natančno vrednotenje pomembno.

  16. 16

      Cene materialov po prodajalcih

      Za isti material lahko vodite različne cene glede na posameznega prodajalca oziroma dobavitelja. Tako je mogoče primerjati ponudbe virov nabave in v kalkulaciji uporabiti želeno ceno.

      To podjetju omogoča, da pri vsaki ponudbi izhaja iz najugodnejših ali najustreznejših nabavnih pogojev. Preglednost cen po prodajalcih neposredno prispeva k boljšemu obvladovanju stroškov in marž.

  17. 17

      Rezime

      Rezime predstavlja strnjen povzetek ponudbe oziroma kalkulacije, ki ključne podatke zbere na enem mestu. Na njem so razvidne glavne postavke in skupni zneski brez podrobnejše razčlenitve.

      Tak povzetek je primeren za hiter pregled in predstavitev ponudbe naročniku. Omogoča jasno komunikacijo končne cene, medtem ko podrobnosti ostanejo na voljo v razčlenjenih pogledih.

  18. 18

      Delo

      Sklop Delo zajema postavke in stroške, povezane z delom, ki je potrebno za izdelavo izdelka. Tu se zbirajo časi in stroški dela, ki izhajajo iz posameznih elementov in sestavov.

      Pregleden prikaz stroškov dela podjetju omogoča boljše obvladovanje tega pogosto podcenjenega dela kalkulacije. Z natančnim vrednotenjem dela postane ponudba realnejša in dobičkonosnost zanesljivejša.

  19. 19

      Izvoz podatkov za ponudbe v zunanji program – BIDDATA.MDB

      Modul omogoča izvoz podatkov ponudbe v zunanjo bazo oziroma datoteko BIDDATA.MDB, ki je namenjena nadaljnji obdelavi v zunanjih programih. Podatki kalkulacije tako niso zaprti v Cabinet Vision, temveč jih je mogoče prenesti naprej.

      To odpira pot povezovanju s poslovnimi in računalniškimi sistemi podjetja, na primer za izdelavo končnih dokumentov ali analizo. Enkrat zajeti podatki se uporabijo večkrat, brez ponovnega ročnega vnosa.

  Modul Bidding pretvori Cabinet Vision iz orodja za oblikovanje v celovito okolje za pripravo ponudb, kjer se natančna kalkulacija materiala in dela, marže ter ceniki po dobaviteljih združijo v dosleden in pregleden delovni tok. Rezultat so hitrejše, natančnejše in dobičkonosnejše ponudbe, ki temeljijo neposredno na dejanskem projektu.

  Vabimo Vas, da si zmogljivosti modula Bidding ogledate v živo na predstavitvi, kjer Vam bomo na konkretnih primerih pokazali, kako lahko skrajša pripravo ponudb in izboljša obvladovanje stroškov v Vašem podjetju. Z veseljem Vam svetujemo, kako modul najbolje umestiti v Vaš delovni proces.

• +Catalog Editor

  Modul za urejanje katalogov

  590 €+ DDV

  Šifra: CVCATED

  Izdelajte lasten modularni katalog standardnih izdelkov in ga varno razdelite prodajni mreži

  Modul za urejanje katalogov (+Catalog Editor) je dodatek za Cabinet Vision, ki Vam omogoča izdelavo lastnega modularnega kataloga standardnih omar in izdelkov. Tak katalog deluje kot digitalna različica klasičnega tiskanega kataloga serijskega proizvajalca: vsebuje prednastavljene možnosti in pripadajoče doplačila, izbire vrat ter doplačila za vrata in predalnike, vse pa je urejeno tako, da konfiguracija in cena izdelka potekata hitro in dosledno.

  • Lasten modularni katalog — Sami ustvarite katalog standardnih izdelkov s prednastavljenimi možnostmi in doplačili, povsem prilagojen Vašemu programu.
  • Vključeni vsi Vaši standardi — V katalog se prenesejo materiali, materialne sheme, vrata, predalniki, profili in konstrukcijske metode, zato so izdelki vedno pravilno definirani.
  • Zaščita podatkov pri razdeljevanju — Prenosljivi katalogi v načinu samo za branje preprečijo spreminjanje in shranjevanje enot nazaj v katalog pri končnih uporabnikih.
  • Hitra in dosledna konfiguracija — Prednastavljene možnosti in cenovna doplačila pospešijo izdelavo ponudb in zmanjšajo napake.
  • Standardizacija prodajne mreže — Prodajalci in partnerji delajo z istimi izdelki, materiali in cenami, kar zagotavlja enotnost ponudbe.

  Dodaj v ponudbo
  Seznam možnosti (7)

  V Cabinet Vision so katalogi osrednja knjižnica ponavljajočih se izdelkov in sestavov. +Catalog Editor to logiko nadgradi: v nov, samostojen katalog zajame vse Vaše prilagojene sistemske standarde iz Cabinet Vision Solid, vključno z materiali, materialnimi shemami, vrati in predalniki, profili, konstrukcijskimi metodami in po potrebi tudi cenami delov. Tako iz svojega znanja in standardov ustvarite zaokrožen, prenosljiv katalog.

  Modul je najdragocenejši za proizvajalce pohištva po meri, kuhinj in serijskih programov omar, ki želijo svoje izdelke ponuditi v urejeni, standardizirani obliki, ter za podjetja z lastno prodajno ali partnersko mrežo. Z lastnim katalogom prodajalci in sodelavci hitro sestavljajo in cenovno ovrednotijo izdelke točno po Vaših specifikacijah, brez tveganja, da bi se vsebina nenadzorovano spreminjala.

  1. 01

     Izdelava lastnega modularnega kataloga

     Modul za urejanje katalogov Vam omogoča, da ustvarite svoj modularni katalog standardnih omar in izdelkov. Tak katalog ima prednastavljene možnosti in doplačila za te možnosti, izbire vrat ter doplačila za vrata in predalnike, podobno kot jih najdete v tiskanem katalogu serijskega proizvajalca.

     Namesto da bi izdelke vsakič znova sestavljali od začetka, jih enkrat pripravite in zložite v katalog. S tem dobite zanesljiv temelj za hitro, ponovljivo in cenovno natančno oblikovanje vsakega novega projekta.

  2. 02

     Zajem Vaših sistemskih standardov

     V katalog se vključijo vsi prilagojeni sistemski standardi iz Cabinet Vision Solid: materiali, materialne sheme, vrata in predalniki, profili, konstrukcijske metode in, kjer je to smiselno, tudi cene delov. Vaše znanje in nastavitve tako postanejo sestavni del kataloga.

     Ker izdelki s seboj nosijo pravilne materiale, konstrukcijo in cene, je vsaka enota iz kataloga že usklajena z Vašim načinom proizvodnje. To odpravlja podvajanje dela in zagotavlja, da so kosovnice in izračuni že od začetka pravilni.

  3. 03

     Prednastavljene možnosti in doplačila

     Za vsak izdelek lahko vnaprej določite razpoložljive možnosti ter pripadajoča doplačila, vključno z izbirami vrat in doplačili za vrata ter predalnike. Konfiguracija izdelka tako poteka z izbiranjem že pripravljenih variant.

     Tak pristop pospeši pripravo ponudb in poenoti cenovno politiko. Uporabnik kataloga preprosto izbere želene možnosti, cena pa se posodobi samodejno, kar zmanjša možnost napak in pozabljenih postavk.

  4. 04

     Prenosljivi katalogi za razdeljevanje

     Iz svojega dela ustvarite nov, samostojen in prenosljiv katalog, ki ga lahko predate drugim uporabnikom: prodajalcem, partnerjem ali sodelavcem na različnih lokacijah. Katalog tako postane skupno orodje Vaše prodajne mreže.

     Vsi, ki delajo z istim katalogom, ponujajo enake izdelke z enakimi materiali, konstrukcijo in cenami. To zagotavlja enotnost ponudbe in olajša širjenje Vašega programa izven matičnega podjetja.

  5. 05

     Zaščita podatkov v načinu samo za branje

     Katalog lahko pripravite kot prenosljiv oziroma zaklenjen katalog v načinu samo za branje. V tem primeru končni uporabniki enot ne morejo spreminjati in shranjevati nazaj v katalog, tako da ostane vsebina nedotaknjena.

     S tem zavarujete svojo intelektualno lastnino, cene in standarde. Vaš katalog ostane verodostojen referenčni vir, ne glede na to, komu ga predate, Vi pa obdržite nadzor nad njegovo vsebino.

  6. 06

     Knjižnica za ponovno uporabo izdelkov

     Katalog deluje kot organizirana knjižnica Vaših izdelkov in sestavov. Ko enkrat pripravite izdelek ali prilagoditev, jo shranite v katalog in jo pozneje kadar koli prikličete v nov projekt.

     Vsako enoto iz kataloga lahko ob priklicu po potrebi prilagodite želeni izvedbi. Tako združite hitrost dela s standardnimi izdelki s prožnostjo, ki jo zahteva izdelava pohištva po meri.

  7. 07

     Standardizacija in pospešitev prodaje

     Z lastnim katalogom standardnih izdelkov poenotite način, kako Vaše podjetje in Vaši partnerji sestavljajo ter cenovno ovrednotijo ponudbe. Vsi izhajajo iz istih, vnaprej preverjenih izdelkov in cen.

     Posledica je hitrejša in zanesljivejša priprava ponudb ter manj nesporazumov med prodajo in proizvodnjo. Katalog postane skupni jezik podjetja, ki povezuje oblikovanje, prodajo in izdelavo.

  Modul za urejanje katalogov pretvori Vaše znanje, standarde in izdelke v urejen, prenosljiv in zaščiten modularni katalog. Vanj zajamete materiale, vrata, konstrukcijske metode, možnosti, doplačila in cene, nato pa katalog uporabite kot temelj za hitro in dosledno oblikovanje ter kot orodje za standardizacijo celotne prodajne mreže.

  Če želite svoj program omar in pohištva ponuditi v profesionalni, enotni in nadzorovani obliki, je +Catalog Editor logičen korak naprej. Z veseljem Vam v živo pokažemo, kako iz Vaših obstoječih standardov v Cabinet Vision nastane lasten katalog, ki ga lahko varno razdelite svojim sodelavcem in partnerjem.

• xRendering

  Modul za fotorealistični prikaz

  590 €+ DDV

  Šifra: CVRENDER Priporočamo

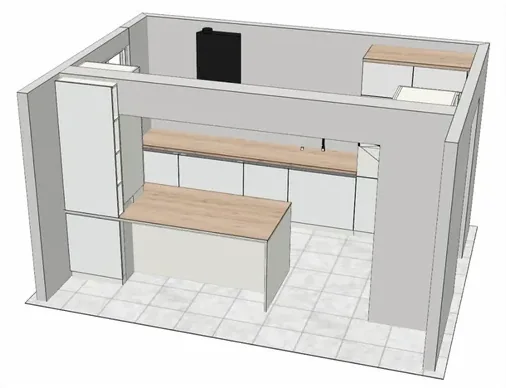

  Fotorealistični prikaz končnega izdelka. Na voljo je več različnih nivojev natančnosti prikaza, ki so odvisni od časa renderiranja.

  Dodaj v ponudbo

• +Tour

  Modul za virtualni sprehod

  590 €+ DDV

  Šifra: CVTOURPogoj: Core + Cabinets + xRendering
  Dodaj v ponudbo

• xCRM

  Modul za vodenje baze strank

  1.080 €+ DDV

  Šifra: CVCRM
  Dodaj v ponudbo

Proizvodnja

• S2M CENTER

  Modul za proizvodnjo

  2.090 €+ DDV

  Šifra: CVMACH PriporočamoV kombinacijah: 3, 4

  Osnovni del programa za pripravo za proizvodnjo.

  Modul omogoča ustvarjanje, odpiranje, shranjevanje, uvažanje in izvažanje NC datotek in nadaljnjo obdelavo. Omogoča uvoz datotek BXF (Blum Dynaplan). Sami določamo in definiramo razpoložljivo tehnologijo obdelave elementov in potek dela. Prav tako omogoča izdelavo osnovnih nalepk in vsebuje urejevalnik poročil za nadaljnjo obdelavo.

  Znotraj programa definiramo strategije uporabe orodij, nadziramo odvzem, hitrost podajanja, nadzor globine orodja v enem prehodu glede na izbrani material in drugo.

  Dodaj v ponudbo

• +Saw

  Modul za razrezovalke plošč — optimizacija

  1.080 €+ DDV

  Šifra: CVSAW PriporočamoPogoj: Core + Cabinets + S2M CENTERV kombinacijah: 4

  Optimalna izraba materiala in delovni programi za izbran stroj za razrez plošč.

  Programi so pripravljeni za avtomatske razrezovalke plošč, za ročno krmiljene formatne žage pa natisnemo sheme za razrez. Na razpolago je tudi vodenje ostankov po razrezu, kar poveča končni izkoristek. V ceno je vključeno prilagajanje določeni znamki in modelu stroja preko prevajalnega programa (post procesorja).

  • optimizacija plošč direktno v programu, tudi za hitro ugotavljanje potrebnega števila plošč za naročilo
  • izbira stroja za razrez (razrezovalka ali nesting)
  • nastavitve parametrov za optimizacijo
  • dodajanje odrezkov in filtriranje elementov
  • uvoz krojnih shem (.txt, .csv)
  • prikaz rezultatov — krojnih shem in seznam ostankov
  Dodaj v ponudbo

• +Part List Export

  Modul za izvoz seznamov materialov

  1.080 €+ DDV

  Šifra: CVPART

  Ločen izvoz podatkov v tekstovni obliki za uvoz v optimizacijski program razrezovalke plošč oziroma nesting stroja, z vsemi podatki za pripravo nalepk ali tiskanje slik s predpripravljenimi nalepkami.

  Dodaj v ponudbo

• +Point to Point

  Modul za CNC stroje

  1.080 €+ DDV

  Šifra: CVP2P PriporočamoPogoj: Core + Cabinets + S2M CENTERV kombinacijah: 3, 4

  Osnovna priprava programa za izvoz na določen CNC stroj.

  Dodatek pripravlja CNC programe za krmiljenje računalniško vodenih NC strojev za vrtanje, rezkanje in žaganje. V ceno je vključeno prilagajanje določeni znamki in modelu stroja preko prevajalnega programa (post procesorja). Možno je izvažanje delovnih programov v formatu DXF za posebne vrste krmiljenj CNC strojev.

  Za posebne funkcije so lahko na voljo dodatni moduli (na primer 5-osna obdelava ali žaganje pod kotom).

  Dodaj v ponudbo

• +Router

  Modul za nesting stroje

  1.080 €+ DDV

  Šifra: CVROUTERPogoj: Core + Cabinets + S2M CENTER

  Delovni programi za formatiranje na CNC nesting strojih: formatiranje elementov z vsemi vertikalnimi obdelavami vrtanja, rezkanja in žaganja.

  Uporabljena tehnologija zagotavlja kakovostno obdelavo na vseh elementih, ne glede na njihovo velikost. Kombiniramo lahko pravokotne elemente in elemente poljubnih oblik (freeform). V ceno je vključeno prilagajanje določeni znamki in modelu stroja preko prevajalnega programa (post procesorja).

  Dodaj v ponudbo

• +Drill & Dowel

  Modul za vrtanje in vstavljanje moznikov

  1.080 €+ DDV

  Šifra: CVDNDPogoj: Core + Cabinets + S2M CENTER

  Priprava programov za krmiljenje strojev za vrtanje in vstavljanje moznikov.

  Dodaj v ponudbo

• xOptimizer

  Optimizacijski modul

  590 €+ DDV

  Šifra: CVOPTI PriporočamoV kombinacijah: 1, 2, 3

  Optimizacija vseh plošč: krojne sheme, izpis korakov za razrez, seznam osnovnih plošč in vodenje ostankov.

  • optimizacija plošč in izbira stroja za razrez
  • parametri, dodajanje odrezkov in filtriranje elementov
  • uvoz krojne liste (.csv, .txt)
  • rezultat: krojne liste in seznam ostankov
  V paketu

• +Chop Saw

  Modul za programiranje čelilnikov

  1.080 €+ DDV

  Šifra: CVCHOP
  Dodaj v ponudbo

• +Special

  Modul za vodenje specialnih strojev

  1.080 €+ DDV

  Šifra: CVSPEC
  Dodaj v ponudbo

Dodatni moduli – proizvodnja

• Export to ALPHACAM

  Izvoz v ALPHACAM

  1.080 €+ DDV

  Šifra: CV2AC
  Dodaj v ponudbo

• CV Asistent

  CV Asistent — nalepke in vodenje razreza (brez proizvodnega modula)

  580 €+ DDV

  Šifra: CV Asistent A PriporočamoV kombinacijah: 1, 2

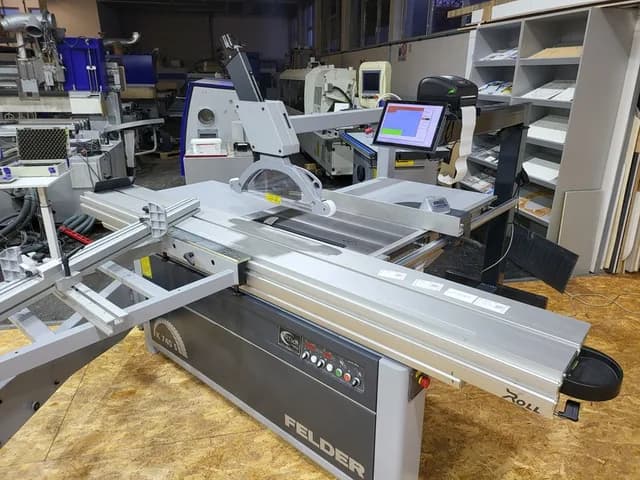

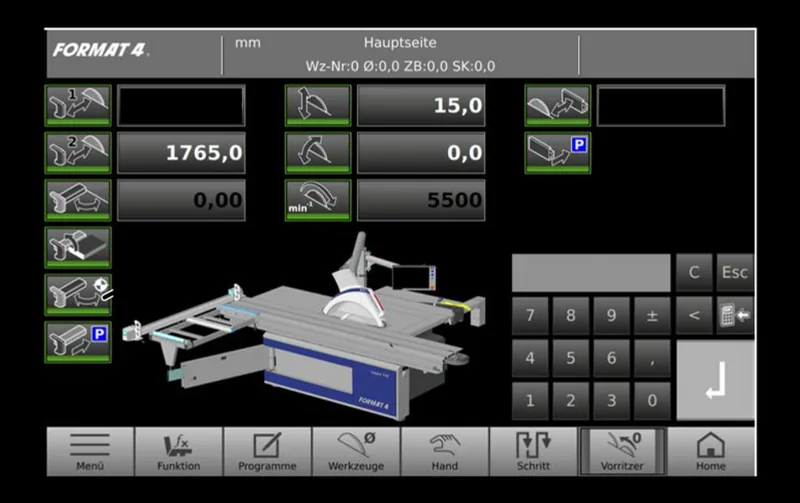

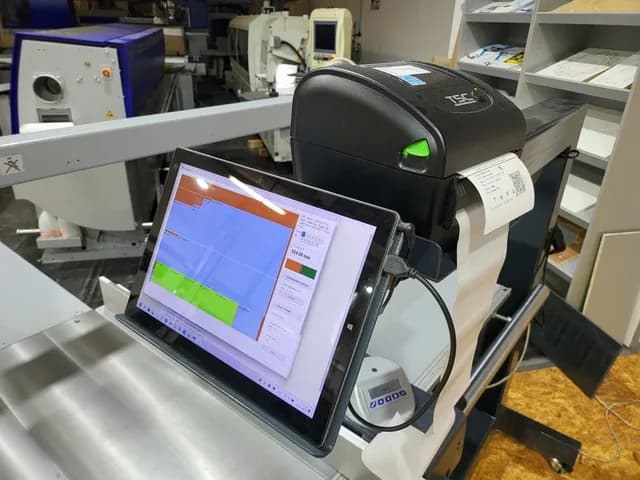

  Nalepke na ploščah v fazi razreza in vodenje razreza na tablici za ročne formatne žage, vertikalne žage in razrezovalke s starejšim krmilnikom.

  Tablica in tiskalnik za nalepke nista vključena v ceno.

  V paketu

• CV Asistent

  CV Asistent — nalepke in vodenje razreza (s proizvodnim modulom)

  1.490 €+ DDV

  Šifra: CV Asistent B PriporočamoV kombinacijah: 3, 4

  Nalepke z imeni elementov, vrsto materiala, dimenzijami, imeni NC programov in slikami, natisnjene ročno ali avtomatsko na razrezovalkah plošč, CNC nesting strojih in klasičnih formatnih žagah.

  Tablica in tiskalnik za nalepke nista vključena v ceno.

  Dodaj v ponudbo

• +Label

  Modul za izdelavo nalepk in vodenje razreza za nesting

  1.580 €+ DDV

  Šifra: CV CVLABEL-S

  Priprava nalepk za tiskanje na razrezovalki plošč med žaganjem. Nalepke so shranjene v obliki slik v različnih formatih, z možnostjo nastavljanja podatkov in oblike.

  Dodaj v ponudbo

• +3rd Party CAM

  Izvoz načrtov za izdelavo

  1.080 €+ DDV

  Šifra: CV3CAM
  Dodaj v ponudbo

• +Material Handling

  Modul za vodenje avtomatskih skladišč

  2.630 €+ DDV

  Šifra: CVMAT
  Dodaj v ponudbo

• +Simulation

  Modul za 3D simulacijo orodja

  580 €+ DDV

  Šifra: CVSIM
  Dodaj v ponudbo

Dodatki za proizvodnjo

• Termični tiskalnik nalepk

  TSC DA220

  489 €+ DDV

  Šifra: TSC - DA220

  Tiskalnik za tiskanje nalepk, združljiv s programom Cabinet Vision. Ob integraciji je vzpostavljena povezava z računalnikom.

  Dodaj v ponudbo

• Brezžični čitalec črtne kode (2D in 1D)

  Newland NLS-HR52

  950 €+ DDV

  Šifra: Newland NLS-HR52

  Čitalec je ob integraciji povezan z dodatnim programom, ki odpira programe.

  Dodaj v ponudbo

• Nalepke (odlepljive)

  102 × 63 mm

  32,78 €+ DDV

  Šifra: Nalepke 102x63 mm

  Nalepke ustrezne dimenzije za najboljšo čitljivost podatkov, optimizirane za uporabo s programom Cabinet Vision.

  Dodaj v ponudbo

Izobraževanje in integracija v proizvodnjo

• Osnovni izobraževalni paket — brez integracije strojev

  700 €+ DDV

  Šifra: CV-IZO TEOR PriporočamoV kombinacijah: 0, 1, 2, 3, 4

  Teoretično in praktično šolanje na sedežu podjetja Totus. Trajanje: 1 dan.

  V paketu

• Izobraževalni in integracijski paket — z integracijo strojev

  700 €+ DDV

  Šifra: CV-IZO STROJI PriporočamoV kombinacijah: 3, 4

  Integracija 1 dan na stroj, vključen v Cabinet Vision.

  Dodaj v ponudbo
