BARTH MULTI Press RPGL 2530: stiskalnica za korpuse, okvirje in plošče

BARTH MULTI Press RPGL 2530 je mizarska stiskalnica, ki v enem ogrodju združuje okvirno stiskalnico in perforirano vpenjalno ploščo. Zlepljene elemente drži pod enakomernim pritiskom, dokler lepilo ne veže, od okvirja vrat do celega korpusa. Nova stiskalnica, letnik 2024, stoji v našem razstavnem prostoru v Ljubljani-Šentvidu, kjer si jo po dogovoru ogledate in preizkusite.

Kratek odgovor

MULTI Press RPGL 2530 je namenjena lepljenju in sestavljanju okvirjev, korpusov, plošč in konstrukcij. Vpenjalno območje meri približno 2900 × 2080 mm, štiri vertikalne hidravlične pritisne enote razvijejo do 2000 kg sile na cilinder, prislon 90° pa drži korpus pravokoten. Na perforirani plošči ob okvirnem delu pritiskače in spone vstavite tja, kjer jih obdelovanec potrebuje.

Podrobno predstavitev z računalniško upodobitvijo stiskalnice in videom s slovenskim komentarjem najdete na strani predstavitve stiskalnice, ceno, fotografije naše enote in obrazec za povpraševanje pa na strani stroja.

Dve stiskalnici v enem ogrodju

Proizvajalec BARTH stroj opisuje kot kombinacijo okvirne stiskalnice in stiskalnice s perforirano ploščo. V praksi to pomeni dve delovni površini v enem ogrodju:

• okvirni del s štirimi vertikalnimi hidravličnimi pritisnimi enotami, prislonom 90° in stransko pritisno enoto, namenjen korpusom in okvirjem,
• perforirano ploščo, na kateri pritiskače in spone vstavite v luknje rastra, ki po navedbi proizvajalca meri 70 mm, zato dele različnih oblik prosto razporedite po plošči.

Proizvajalec stroj navaja tudi kot montažno pripravo, ne le kot stiskalnico za lepljenje.

Za katera dela je stiskalnica

Po zapisu stroja je stiskalnica primerna za okvirje, korpuse, plošče in konstrukcije. Oprema naše enote pokriva naslednja dela:

• korpusi in predali: nastavek za korpuse se po navedbi proizvajalca brezstopenjsko nastavi od predala globine 6 cm do standardne globine korpusa 60 cm,
• okvirji, na primer okvirji vrat,
• plošče in širinsko lepljenje: v kompletu sta dve pritisni poravnalni letvi za širinsko lepljenje,
• kotni in poševni spoji: nagibni pritiskač pritisne tudi pod kotom do ±30°.

Klasično lepljenje in delo na stiskalnici

Klasično lepljenje. Korpus leži na lesenih kozah, okoli njega so vijačne spone, ki jih nastavljate in zategujete eno za drugo, kote pa sproti preverjate. Proizvajalec BARTH navaja, da je pri takem lepljenju pogosto potreben še drugi delavec.

Na stiskalnici MULTI Press. Sestavljen korpus postavite v okvirni del in ga naslonite na prislon 90°. Pritisne enote nastavite na mero obdelovanca in jih z ročno hidravliko pritisnete ob korpus, stranska pritisna enota pa pritisne še v drugi smeri. Korpus tako ostane pravokoten, dokler lepilo ne veže. Po navedbi proizvajalca pritisno enoto upravljate z eno roko, lepljenje in montažo pa opravi en delavec.

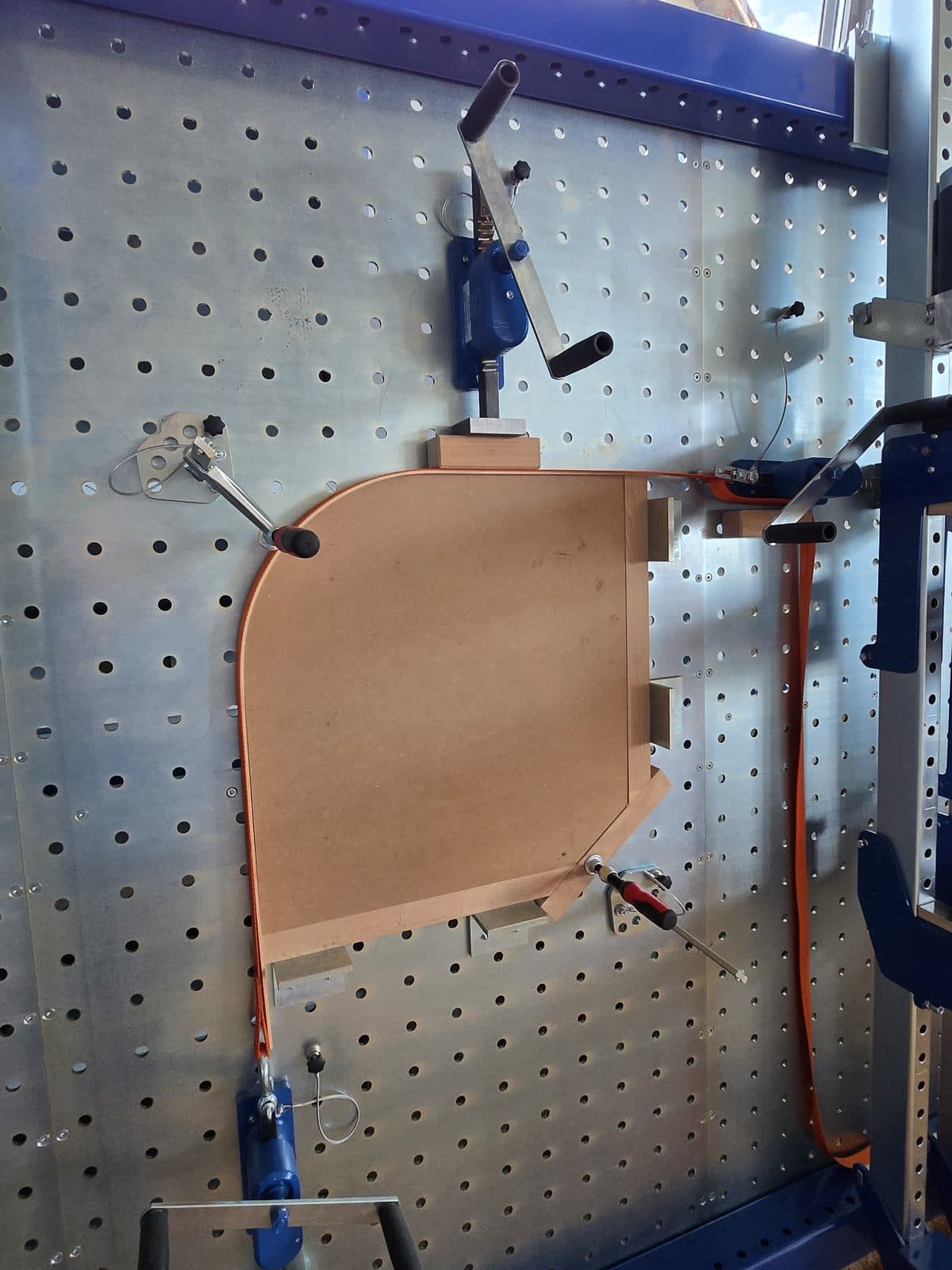

Perforirana plošča: pritiskač tam, kjer ga potrebujete

Na perforirani plošči pritiskač z zobato letvijo potisnete do obdelovanca in ga zategnete z ročico. V kompletu so še dva pritiskača z zobato letvijo in jermenom, trak dolžine 3000 mm, štiri podpore 360° in dve vertikalni sponi z višino vpetja do 200 mm. Nagibni pritiskač pritisne tudi pod kotom do ±30°, zato na plošči lepite tudi kotne in poševne spoje.

Ročna hidravlika in premikanje

Vsak od štirih cilindrov razvije do 2000 kg sile s hodom 100 mm. Hidravlika je ročna, z dvostopenjsko črpalko; po navedbi proizvajalca ima pritisna enota zaščito pred preobremenitvijo. Stiskalnica stoji na kolesih, zato jo v delavnici premaknete tja, kjer jo potrebujete.

Tehnični podatki in oprema

Oprema stroja na zalogi po zapisu stroja:

• 4 × vertikalna hidravlična pritisna enota (BM-60-07)
• 2 × nastavek za korpuse, zgoraj in spodaj (BM-35-46)
• 2 × pritisna poravnalna letev za širinsko lepljenje (BM-70-12)
• kolesa za premikanje stiskalnice (BM-70-55)
• 2 × nagibni pritiskač za kotna lepljenja ±30° (BM-35-55)
• 2 × pritiskač z zobato letvijo in jermenom (BM-70-05)
• trak 3000 mm (BM-70-05-0300)
• pritiskač z zobato letvijo (BM-70-33)
• 4 × podpora 360° (BM-70-34)
• 2 × vertikalna spona, višina vpetja do 200 mm (BM-70-38)

Ogled in preizkus v razstavnem prostoru

Stiskalnica stoji v našem razstavnem prostoru na Tacenski cesti 25 v Ljubljani-Šentvidu. Ogled in preizkus potekata po dogovoru: izberite dan z gumbom »Rezervirajte ogled« na strani predstavitve stiskalnice ali pokličite 041 636 207. Vprašanja o opremi nam pošljete z obrazcem »Pošljite povpraševanje« na strani stroja.

V razstavnem prostoru sta tudi dvižno-nagibna miza BARTH kippLIFT in vakuumska delovna miza BARTH vakuuLIFT-S SET. Vsi trije stroji so zbrani na strani BARTH delovna mesta.

Cena, dobava in financiranje

Cena stiskalnice je objavljena na strani stroja in velja brez DDV. Dostavo, montažo in šolanje uredimo po dogovoru in jih v ponudbi navedemo posebej.

Financiranje je mogoče prek SKB Leasing, z rokom odplačila od 2 do 5 let in običajnim pologom 10 %. Podrobnosti so na strani Financiranje in v vodniku Lizing in investicijska olajšava pri nakupu stroja.

Viri podatkov

Številke so iz zapisa stroja na totus.si; teža in letnik sta tudi na tipski ploščici naše enote. Perforirano ploščo z rastrom 70 mm, nastavek za korpuse, upravljanje z eno roko, zaščito pred preobremenitvijo in delo enega delavca navaja proizvajalec BARTH: stran izdelka MULTI Press RPGL, mere okvirne stiskalnice RPG in prospekt MULTI-Press.
