Nov · Letnik 2024
MULTI Press RPGL 2530
- Maksimalno vpenjalno območje: približno 2900 × 2080 mm
- Pritisna sila posameznega cilindra: do 2000 kg
14.467,00 €+ DDV
Ogledujete si ta strojStran stroja
Mizarska stiskalnica
BARTHMULTI Press RPGL 2530
Okvirji, korpusi in plošče na enem delovnem mestu.
Nov · Letnik 2024 · Na zalogi v Ljubljani
Mizarska stiskalnica drži zlepljene elemente pod enakomernim pritiskom, dokler lepilo ne veže — od okvirja vrat do celega korpusa.

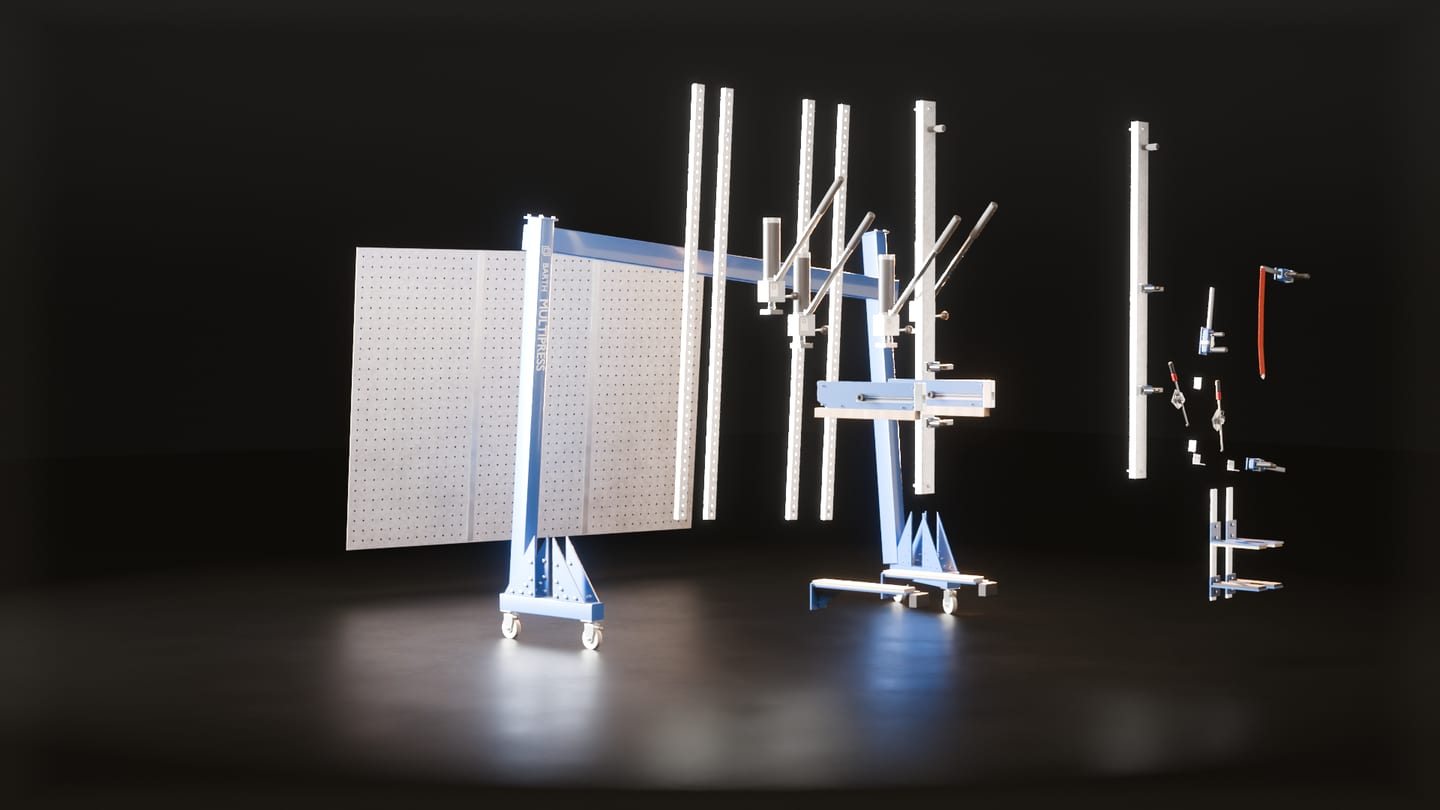

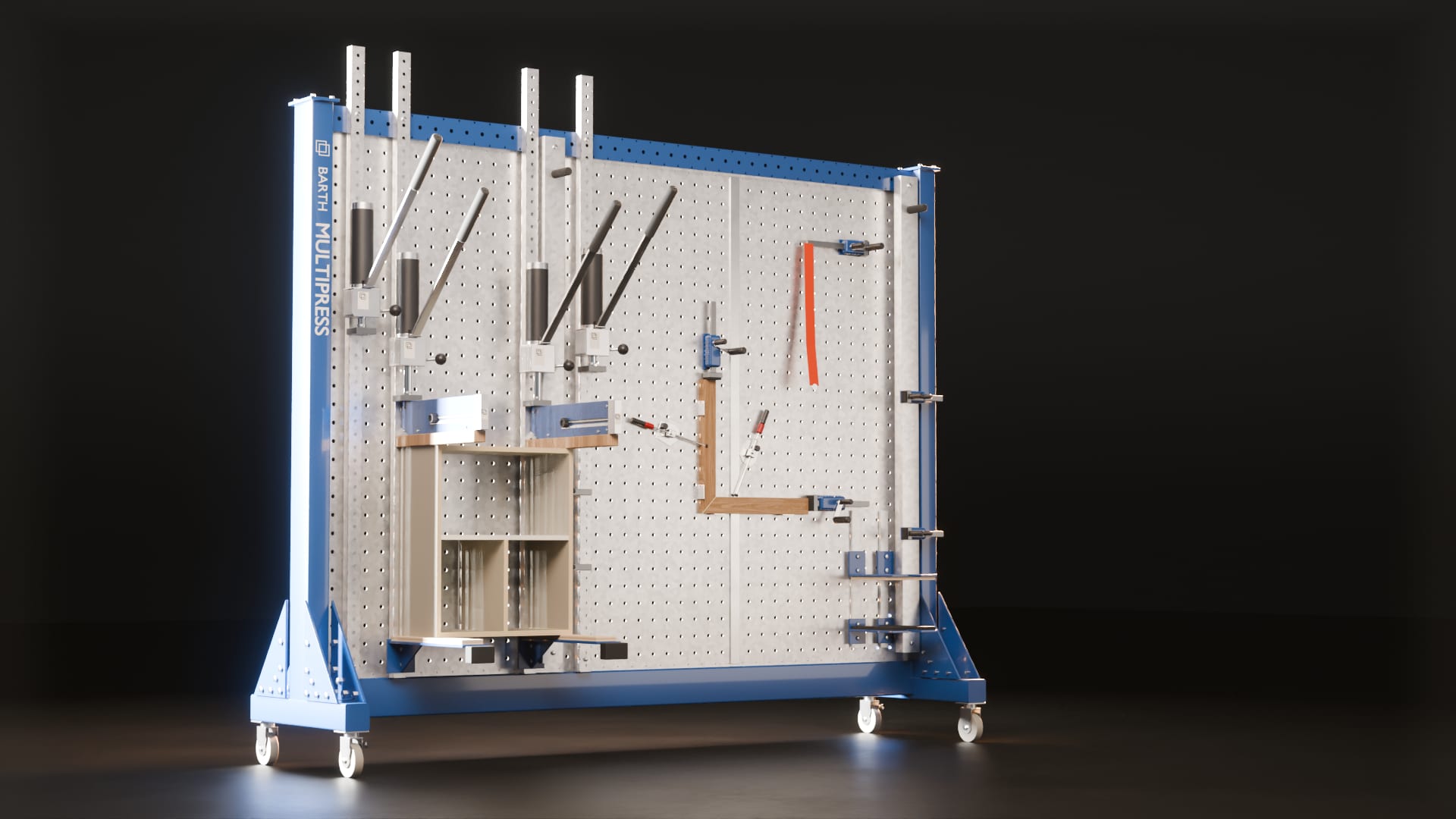

Računalniška upodobitev
Stiskalnica, ki jo premikate z drsenjem.
Film je računalniška upodobitev, narejena po fotografijah našega kosa in videu proizvajalca. Ponazarja delovanje; številke so v poglavjih in tehničnih podatkih.
V delovanju
Stiskalnica pri delu.

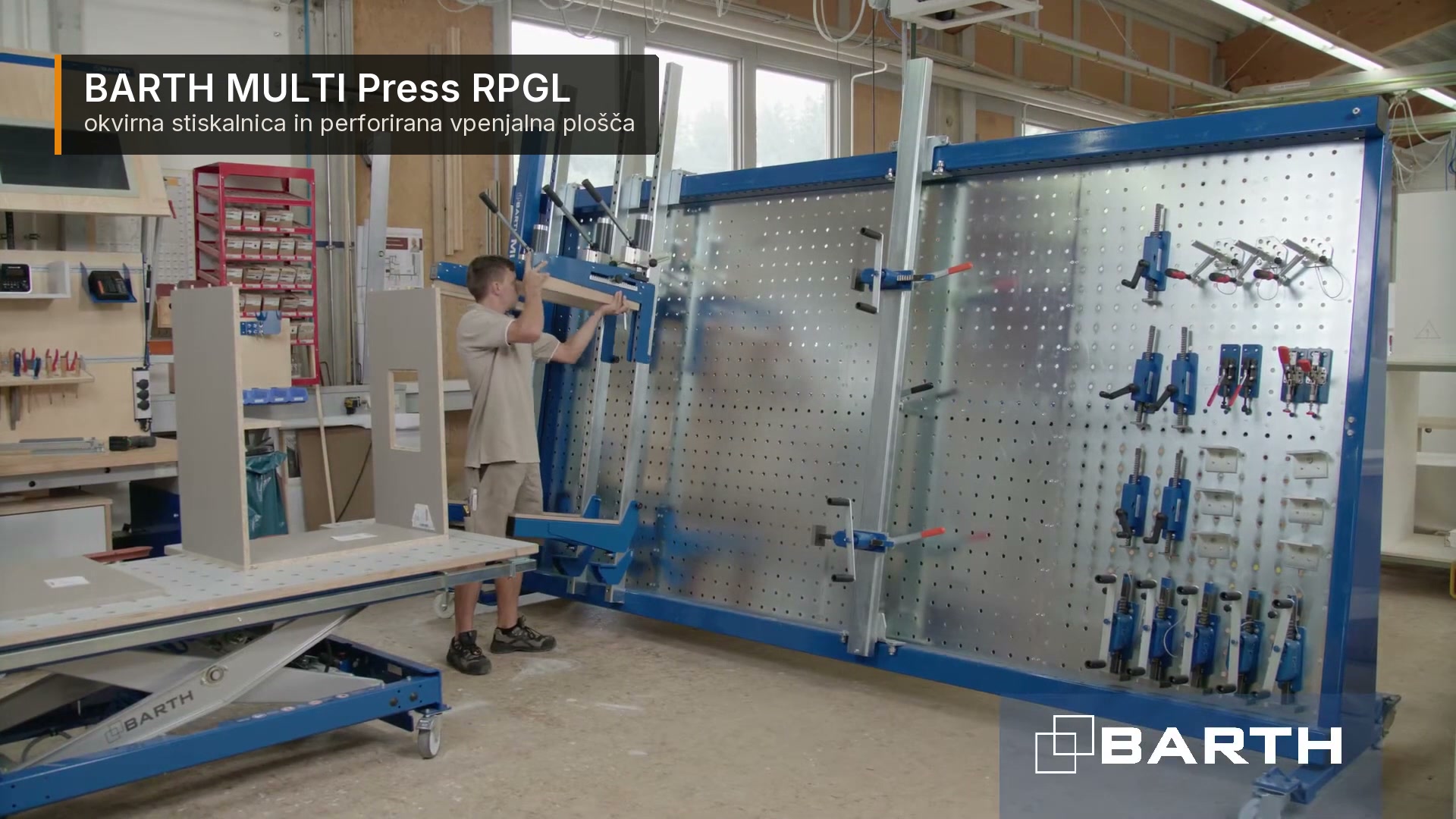

Kratek film s slovenskim komentarjem in podnapisi: korpus, hidravlika, prislon 90°, perforirana plošča in poševni spoj. Predvajalnik se naloži šele, ko pritisnete gumb.
Od blizu
Stroj v podrobnostih.
Računalniške upodobitve izbranih enot, narejene po fotografijah našega kosa. Ponazarjajo zgradbo; številke so v poglavjih in tehničnih podatkih.

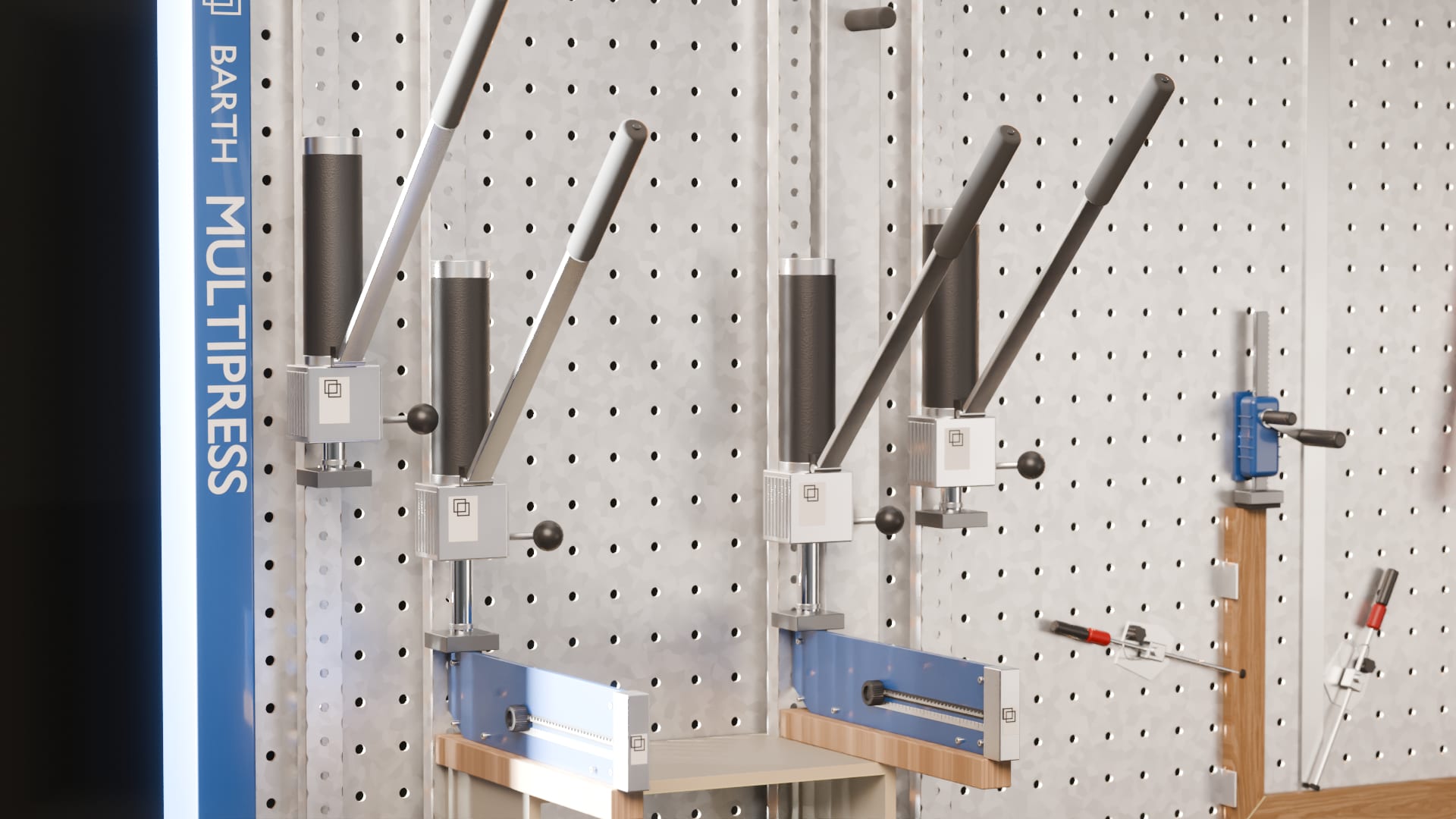

Hidravlične pritisne enote in nastavki za korpus ob vpetem korpusu.

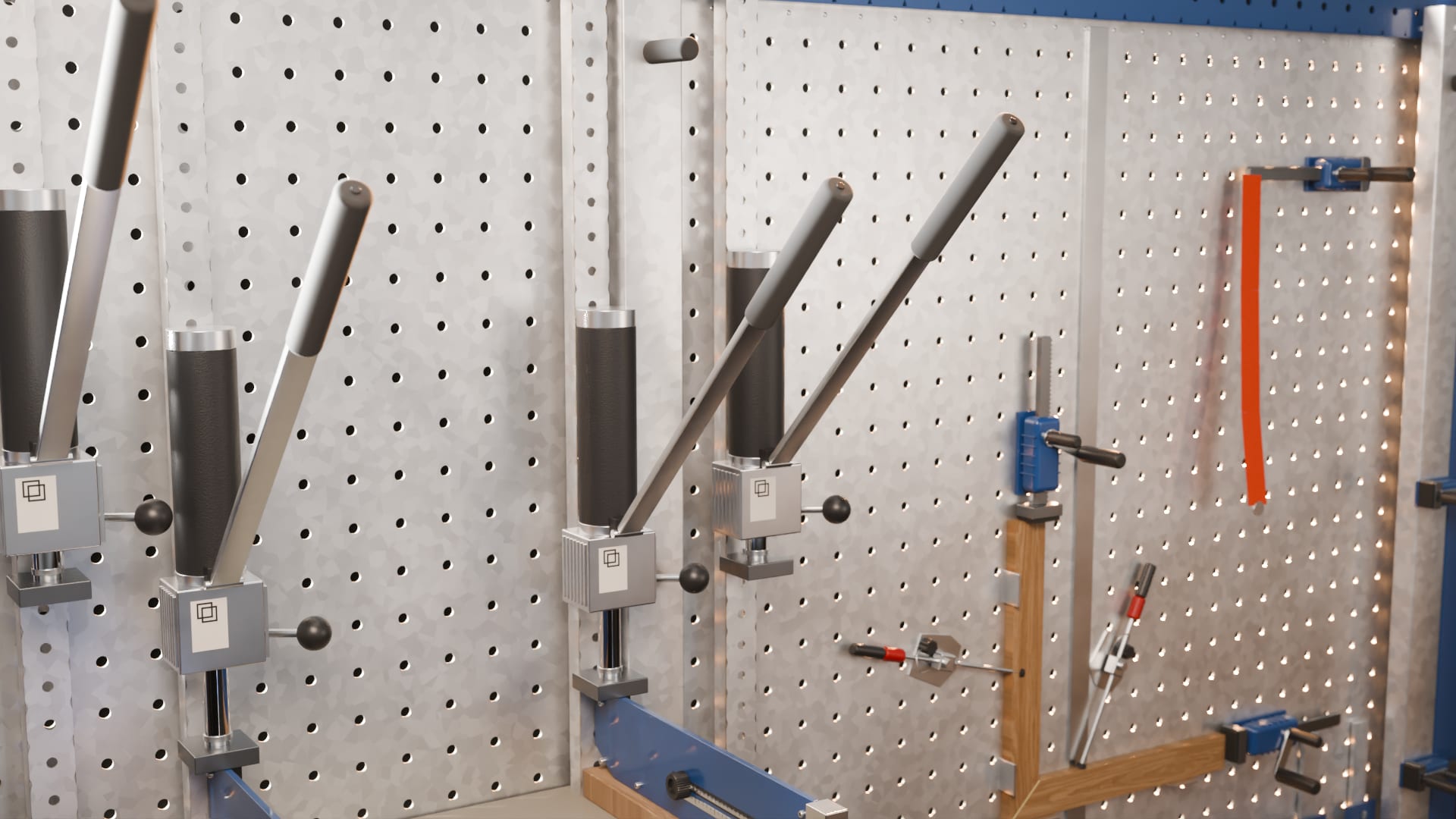

Ročna hidravlika pritisne enote: ročica, valj in bat.

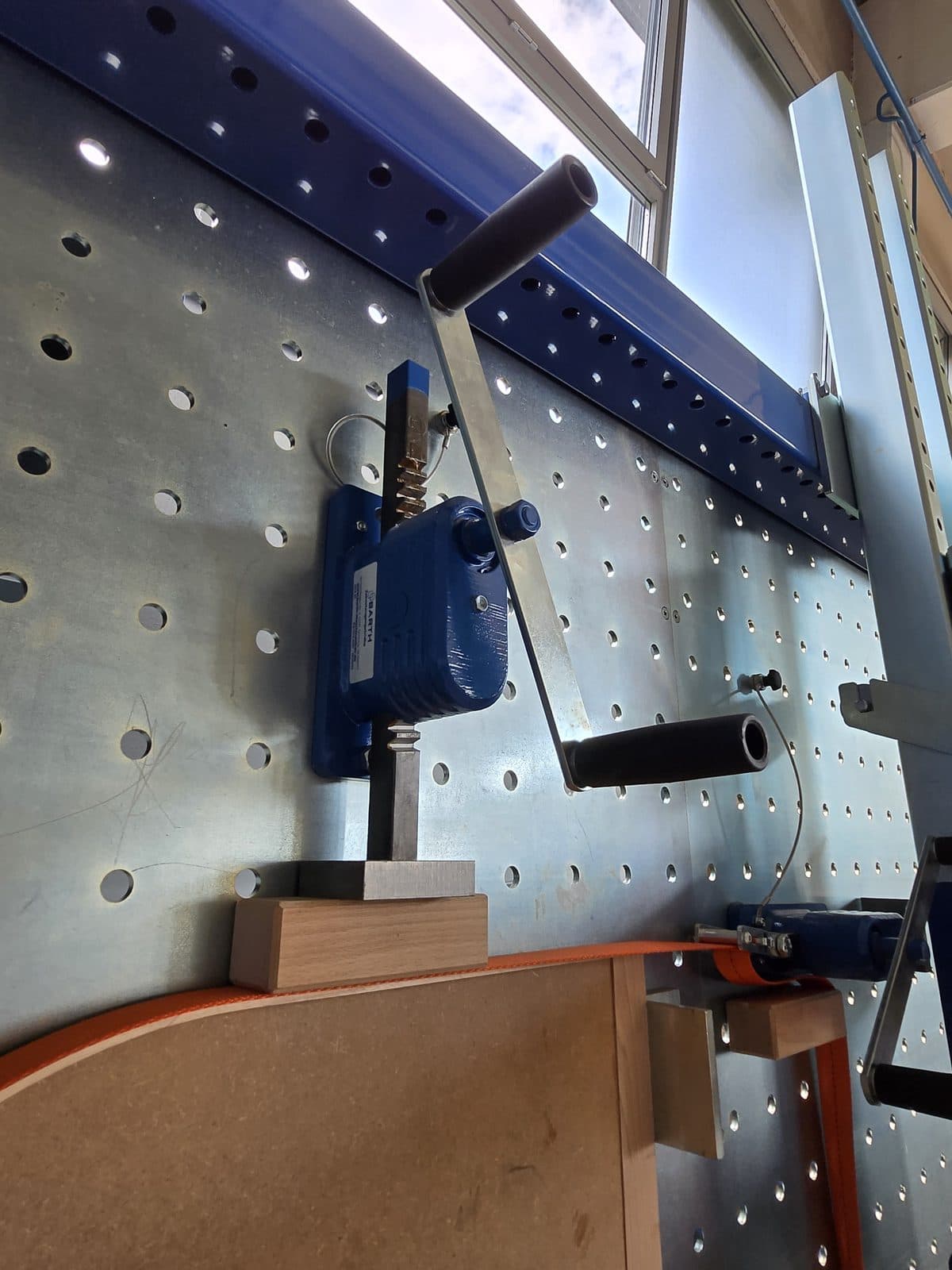

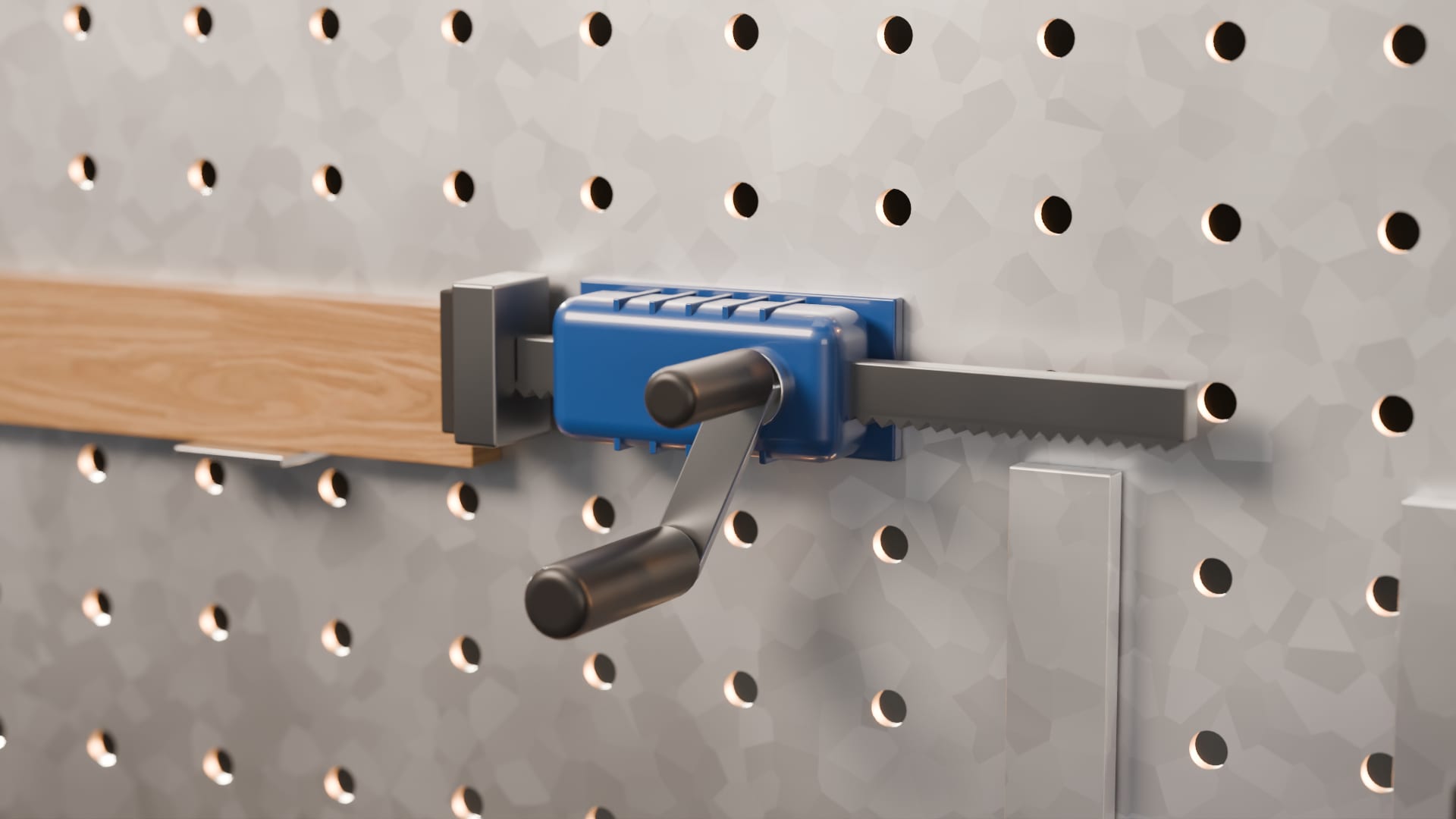

Pritiskač z zobato letvijo na perforirani plošči; ročica ga zategne ob obdelovanec.

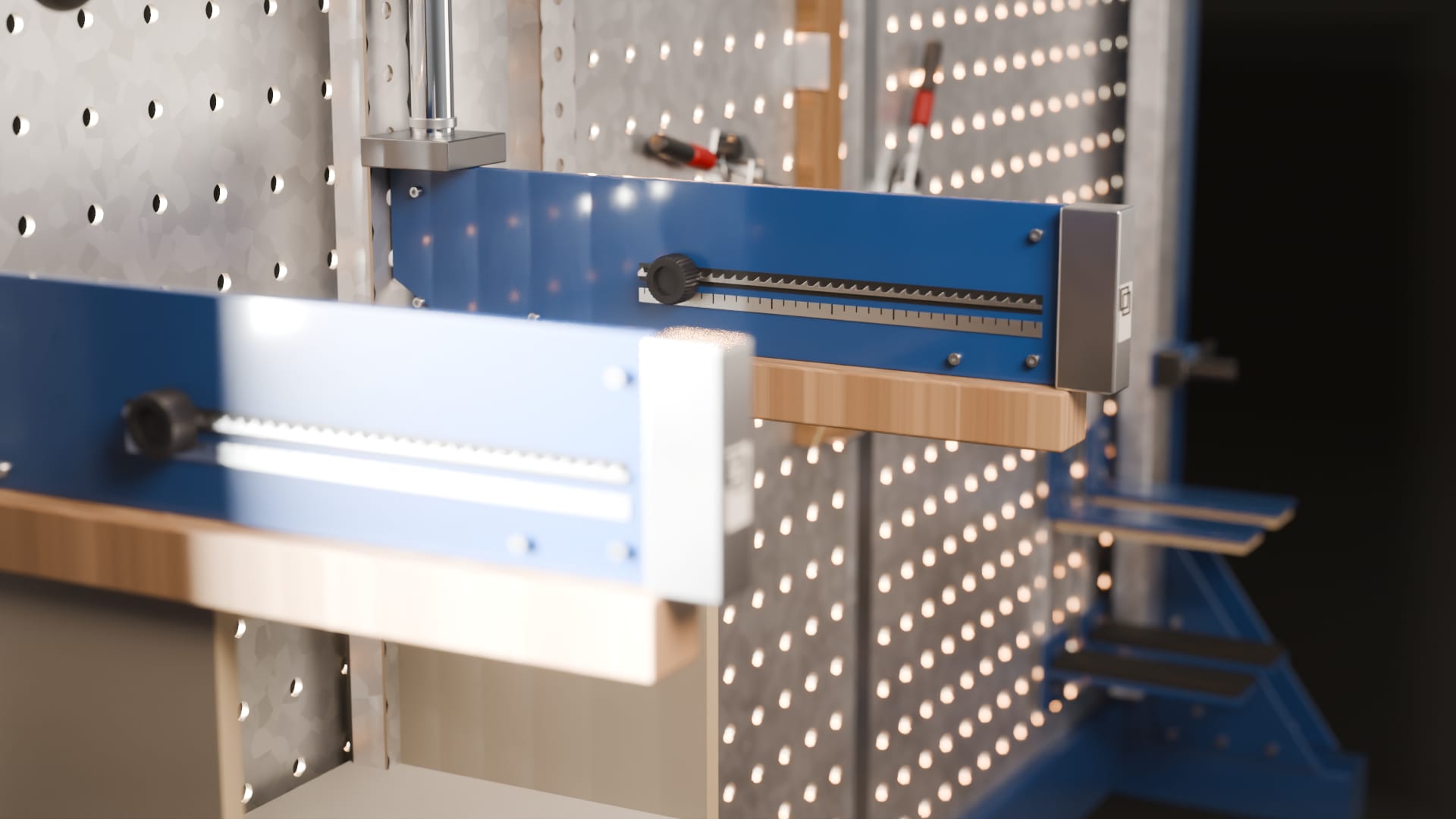

Nastavek za korpus: merilo na zobati letvi, matica in kapica z znamko.

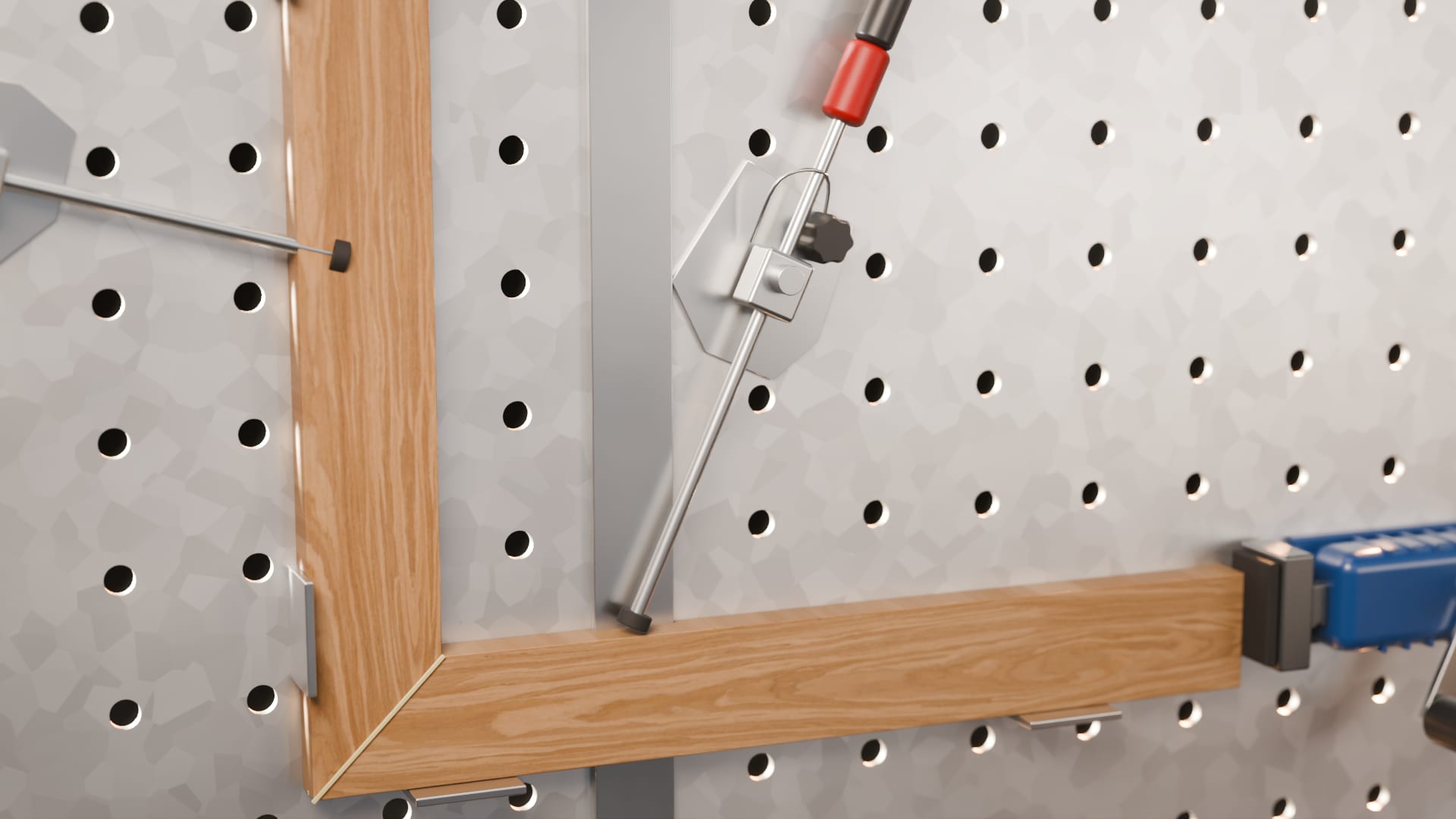

Nagibni pritiskač za kotna lepljenja pritisne tudi pod kotom do ±30°.

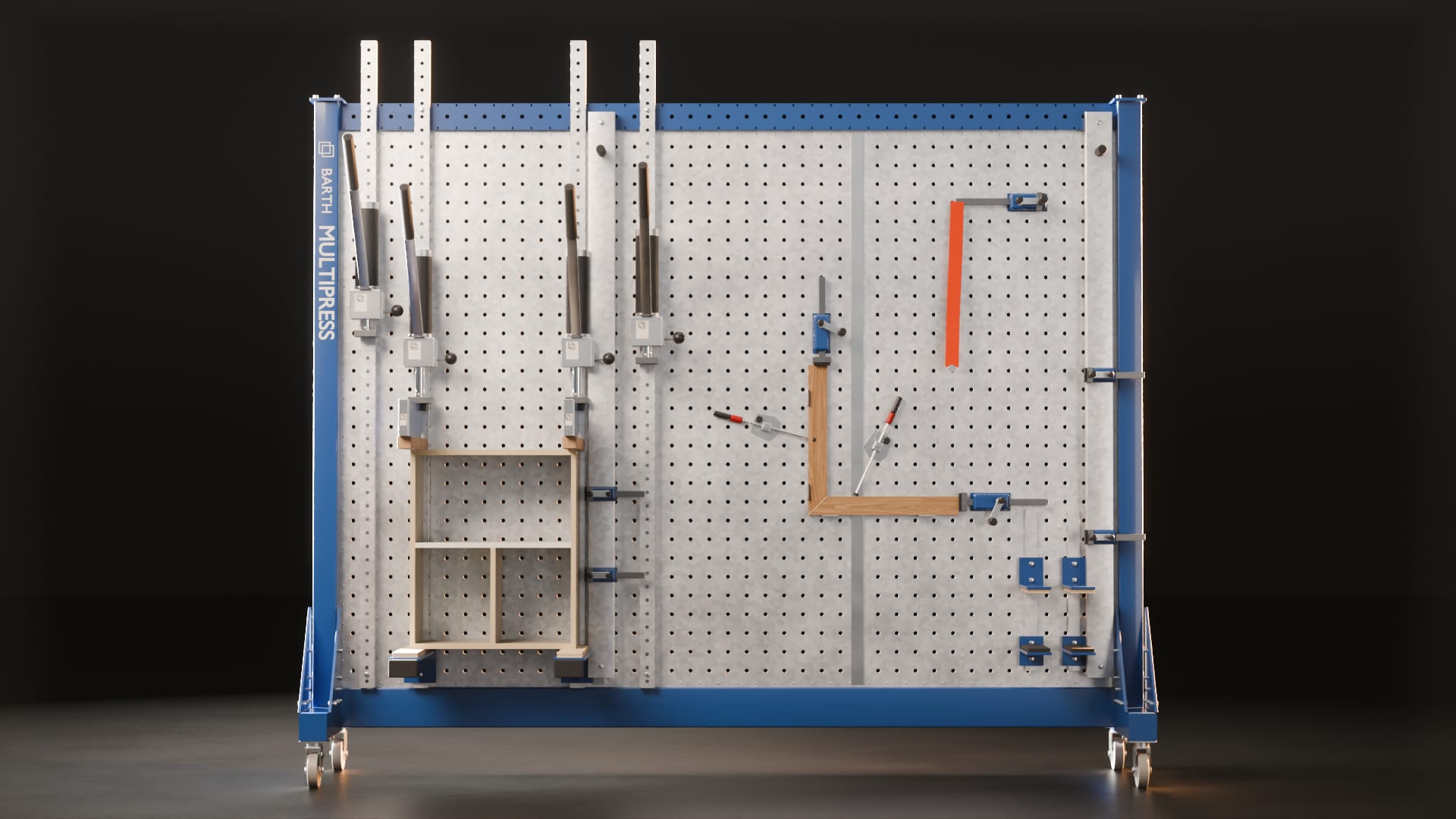

Čelni pogled na stiskalnico: hidravlične enote, nastavki za korpus in perforirana plošča.
Vpenjalno območje
2900 × 2080 mm za velike kose.
Okvirni del drži korpuse in okvirje do približno 2900 × 2080 mm, perforirana plošča ob njem pa sprejme pritiskače in spone. Stroj zaseda tloris 3080 × 800 mm in je visok 2750 mm.
- Vpenjalno območje, pogled od spredaj
- 2900 × 2080 mm
- Tloris stroja
- 3080 × 800 mm
Ročna hidravlika
Do 2000 kg na cilinder.
Štiri vertikalne hidravlične pritisne enote imajo ročno dvostopenjsko črpalko. Vsak cilinder razvije do 2000 kg sile s hodom 100 mm; po navedbi proizvajalca enoto upravljate z eno roko, črpalka pa ima zaščito pred preobremenitvijo.
- Sila posameznega cilindra
- 2000kg
- Hod cilindra
- 100mm
Od predala do korpusa
Od 6 do 60 cm globine.
Nastavek za korpuse nataknete na hidravlične enote in jih spremenite v stiskalnico za predale in korpuse. Globino nastavljate brezstopenjsko, od predala s 6 cm do standardne globine korpusa 60 cm.
- Najmanjša globina (predal)
- 6cm
- Standardna globina korpusa
- 60cm
Prislon 90° in stranski pritisk
Pravokotno že ob vpetju.
Korpus naslonite na prislon pod kotom 90°, stranska pritisna enota pa ga pritisne še v drugi smeri, zato ostane pravokoten, dokler lepilo ne veže. Po navedbi proizvajalca lepljenje in montažo opravi en delavec.
Perforirana plošča
Pritiskač tam, kjer ga potrebujete.
Pritiskače in spone vstavite v luknje v rastru 70 mm. Pritiskač z zobato letvijo potisnete do obdelovanca in ga zategnete z ročico: tako vpnete okvirje, plošče in dele nepravilnih oblik.
Kotna in poševna lepljenja
Nagib do ±30°.
Nagibni pritiskač pritisne tudi pod kotom do ±30°: tako vpnete kotne in poševne spoje.
Premična stiskalnica
Delovno mesto, ki ga premaknete.

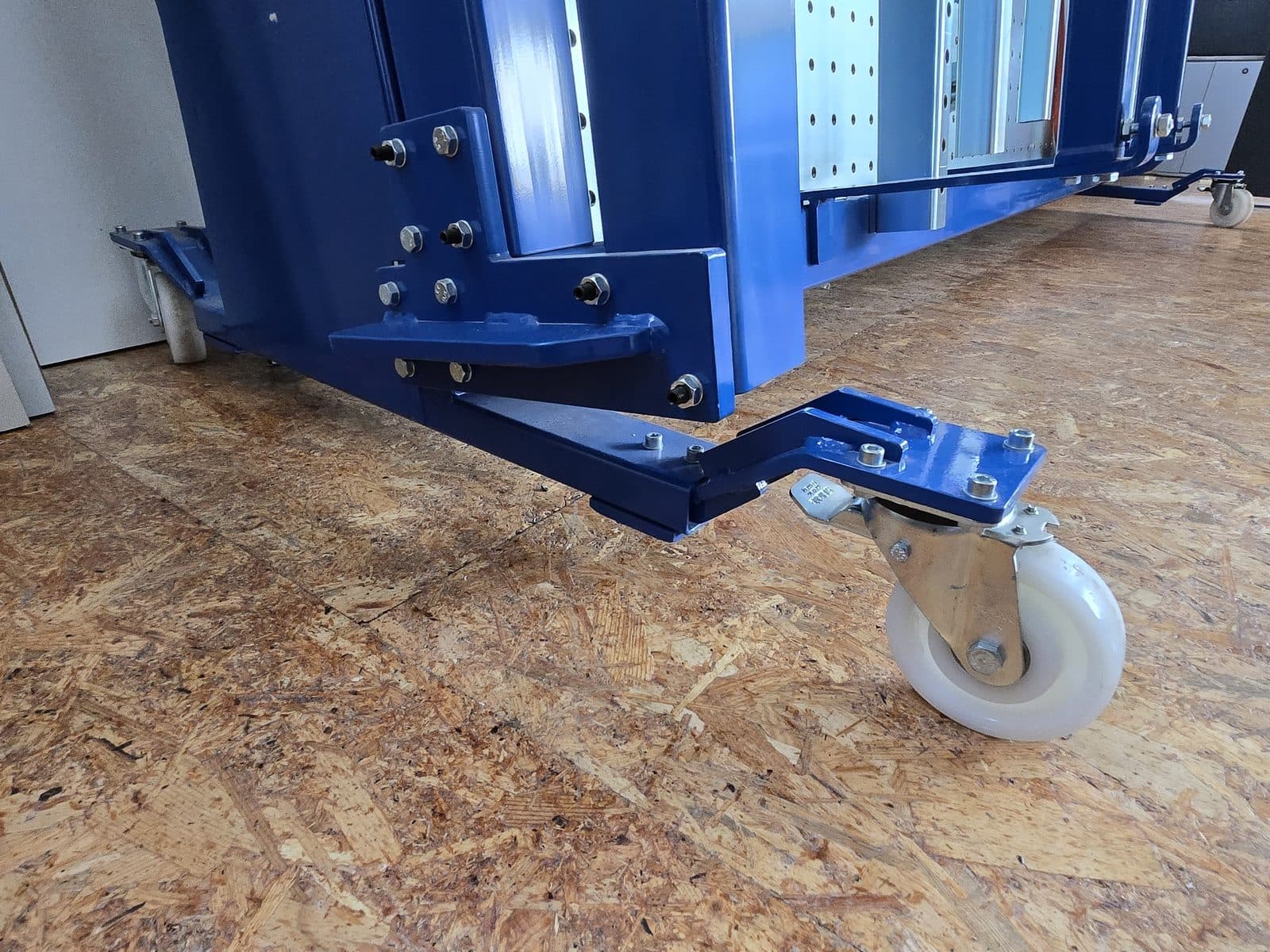

Stiskalnica ima kolesa za premikanje, zato jo v delavnici postavite tja, kjer jo ta dan potrebujete.
Ogled in preizkus
Na zalogi v razstavnem prostoru.
Stiskalnica je nova, letnik 2024, in stoji v našem razstavnem prostoru na Tacenski cesti 25. Ogled in preizkus z Vašimi kosi potekata po dogovoru.
- Letnik izdelave
- 2024
- Stanje
- Nov
Fotografije
Od blizu.

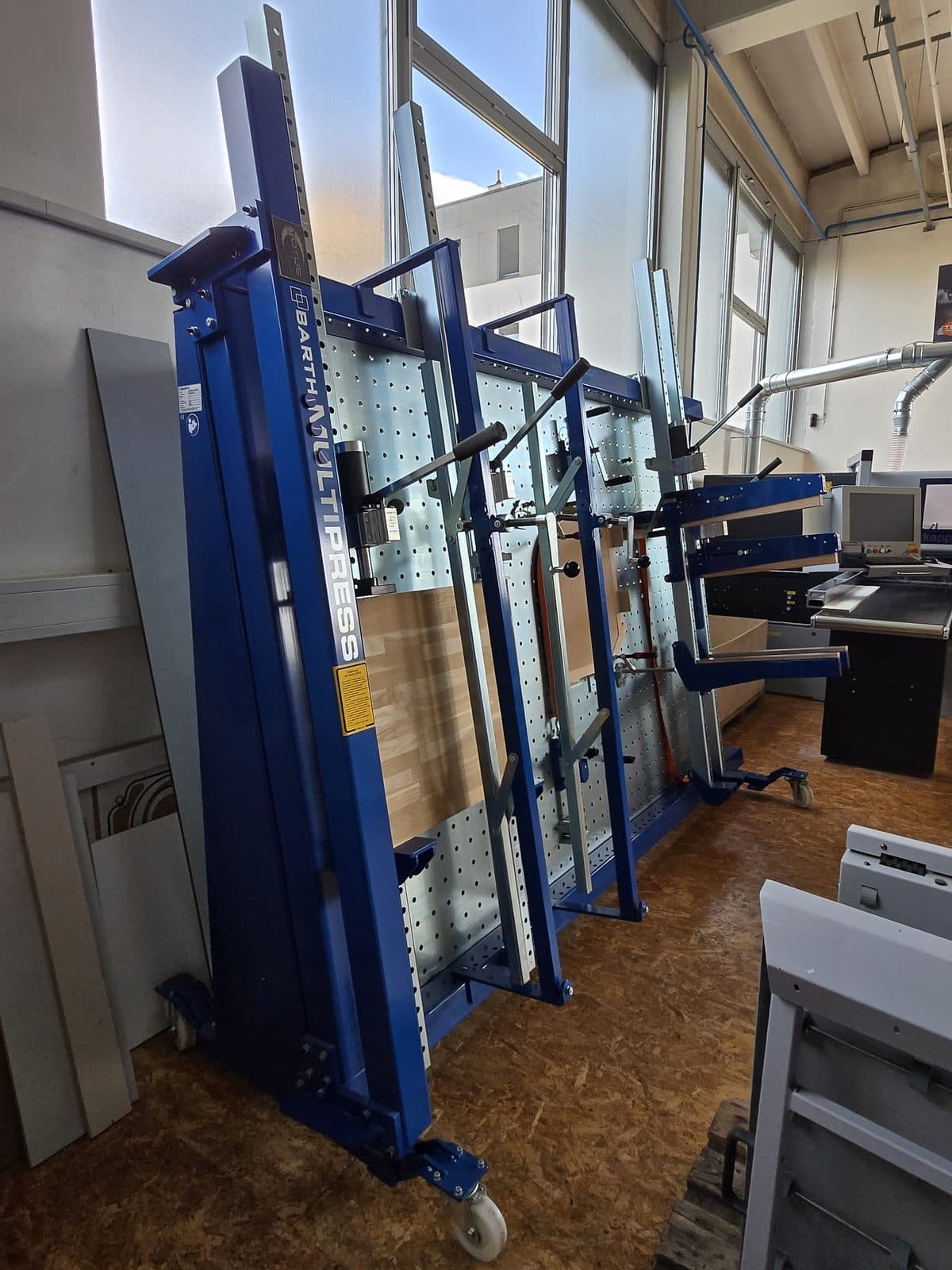

Ta stroj v našem razstavnem prostoru v Ljubljani.

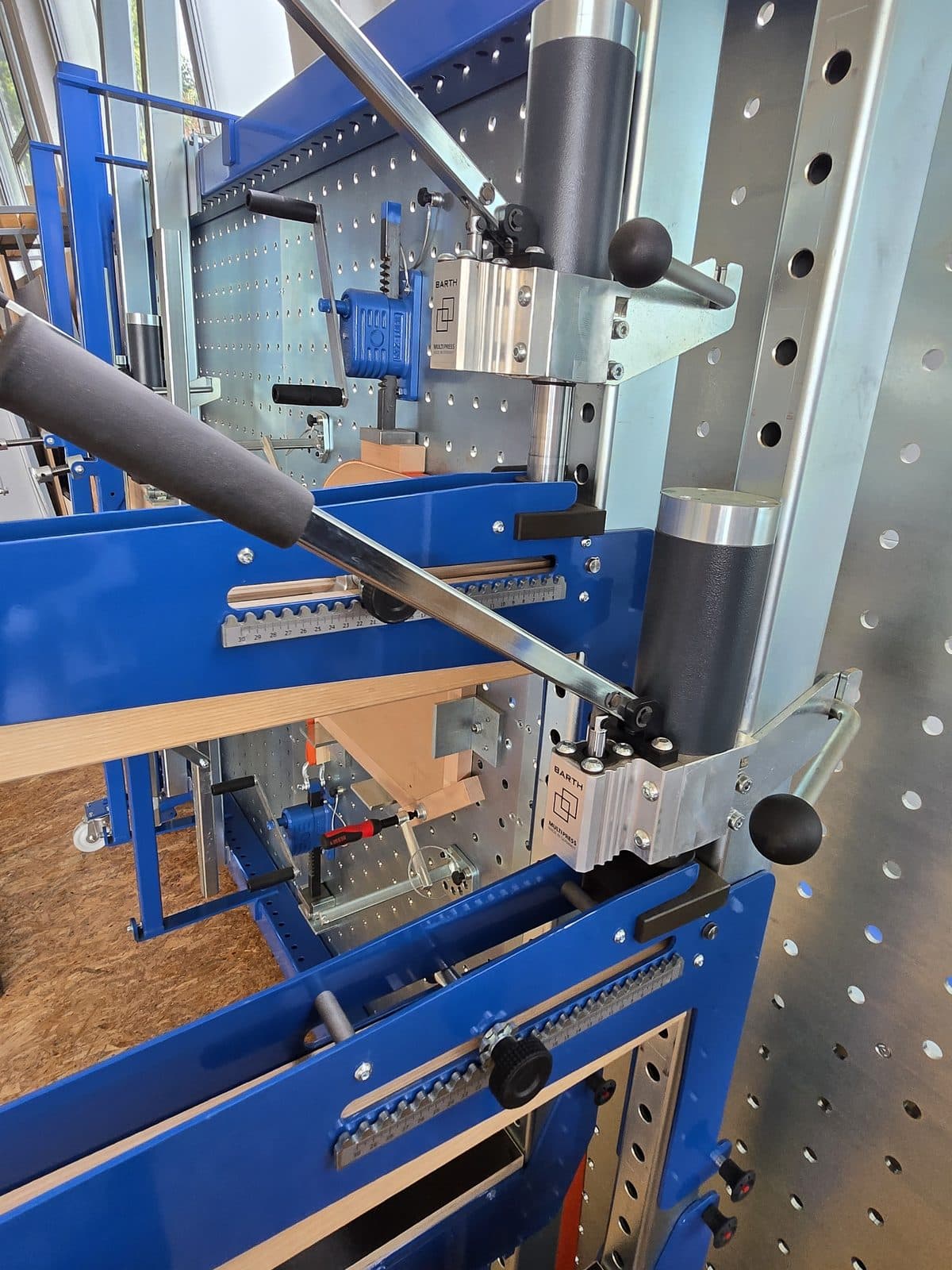

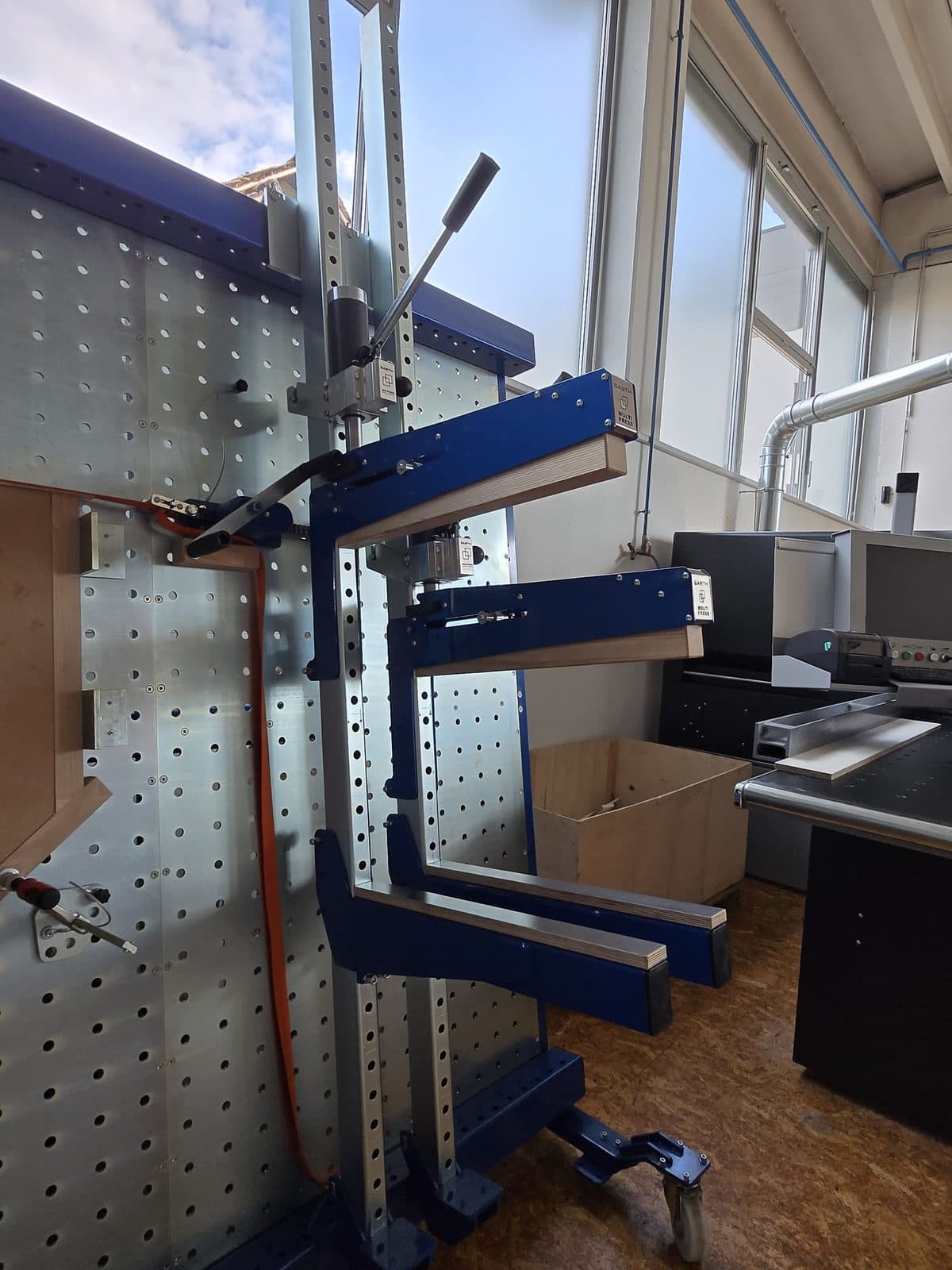

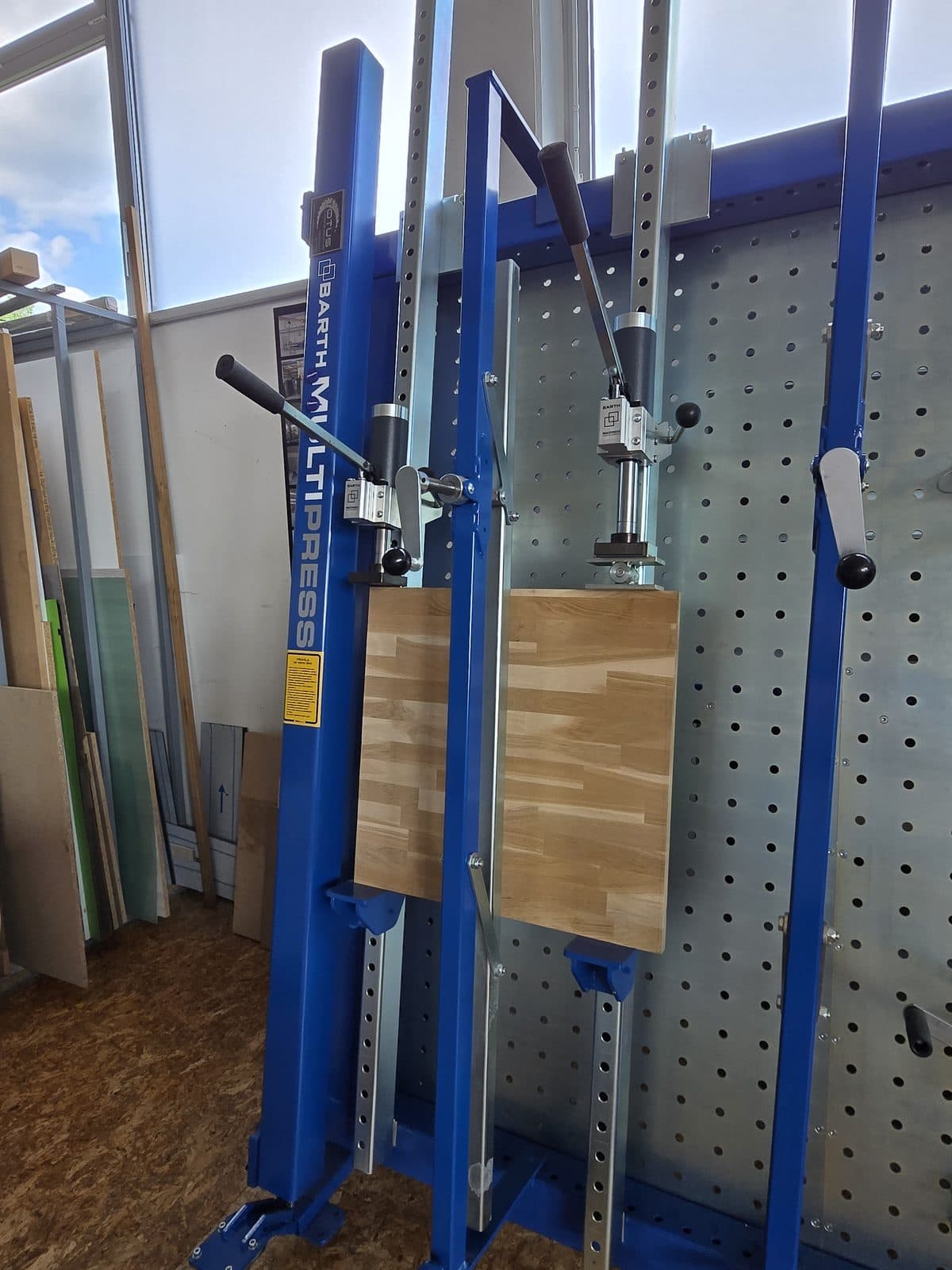

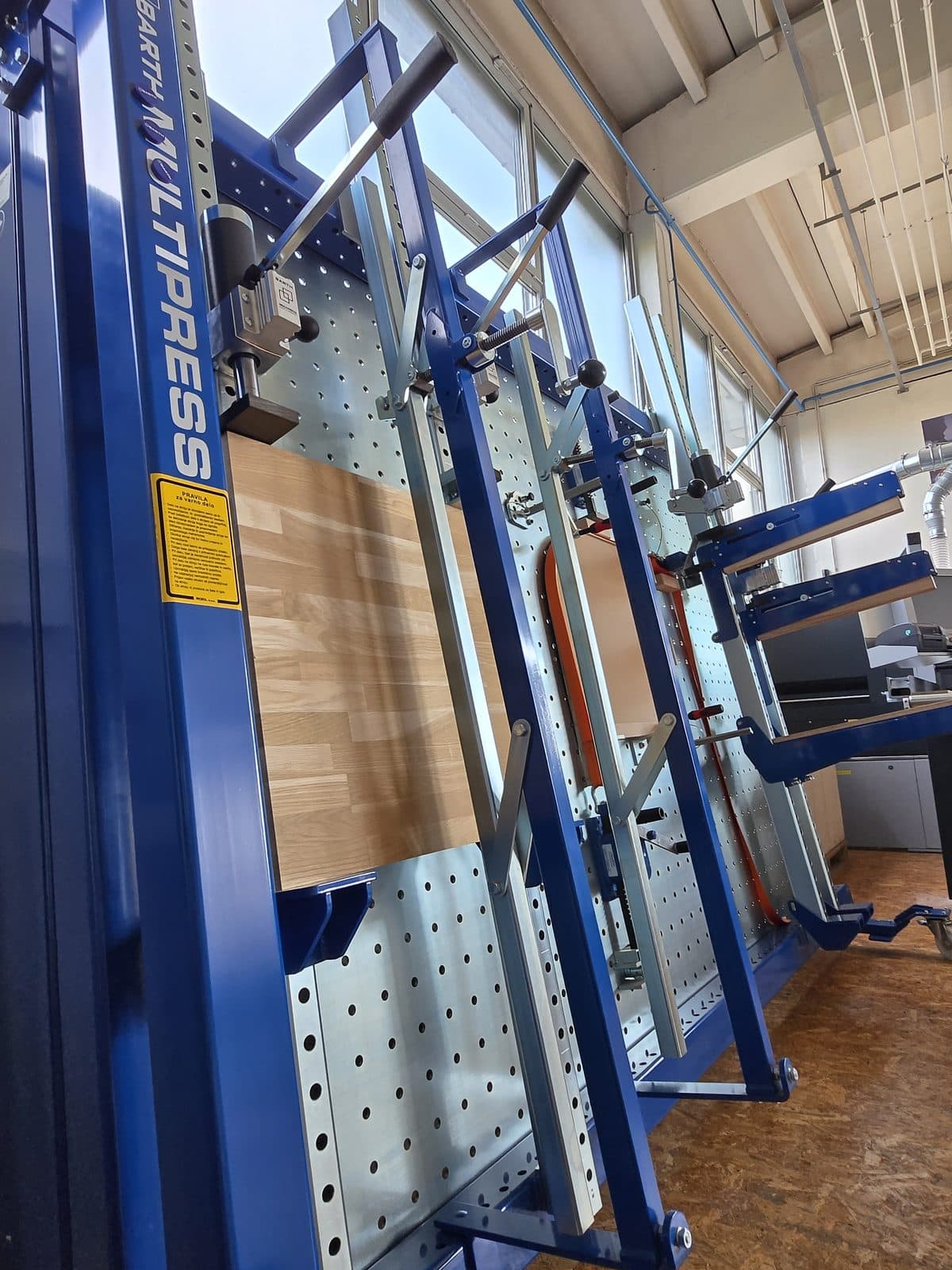

Okvirni del s hidravlično enoto

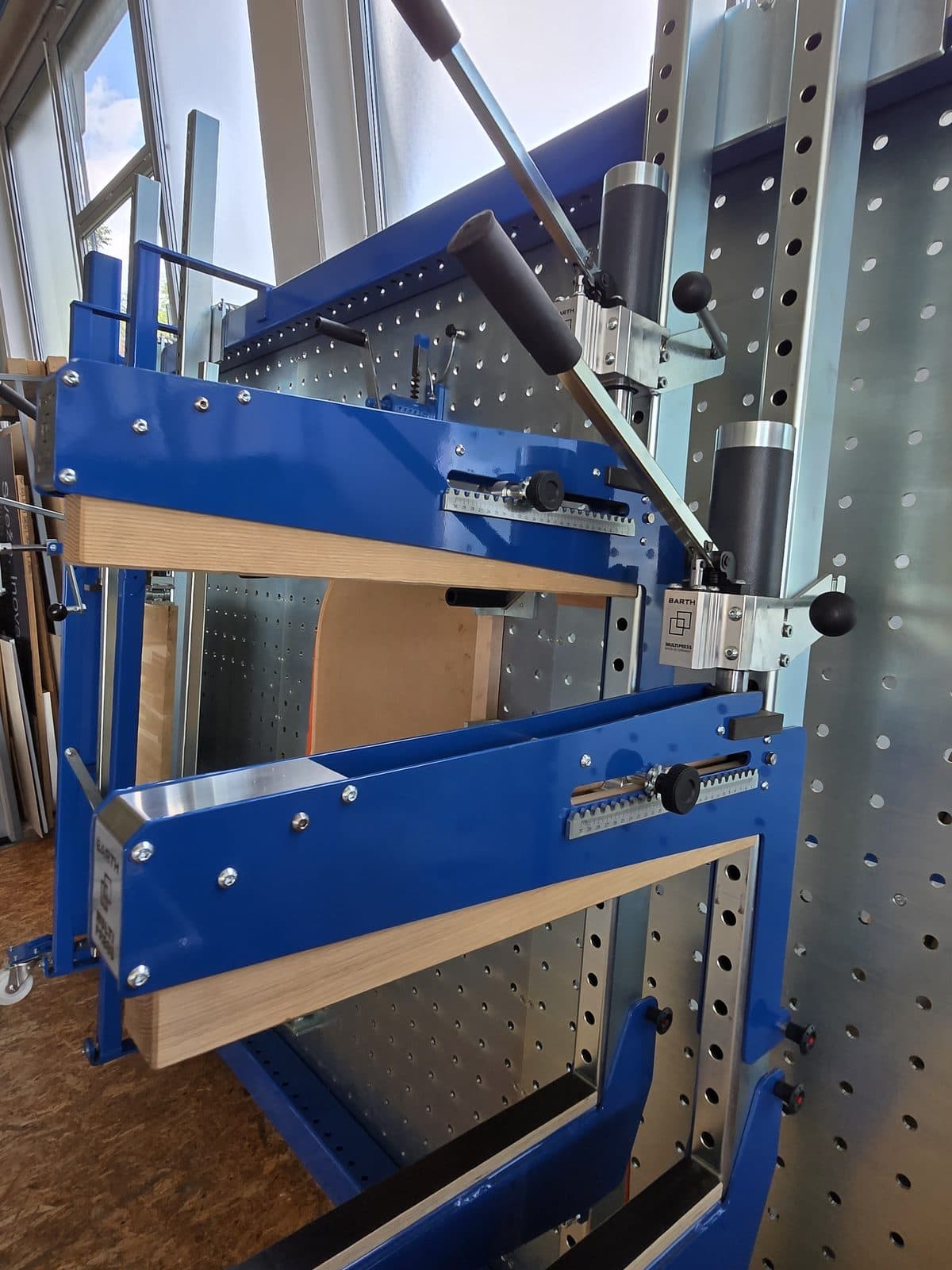

Pritisna kraka na dveh ravneh

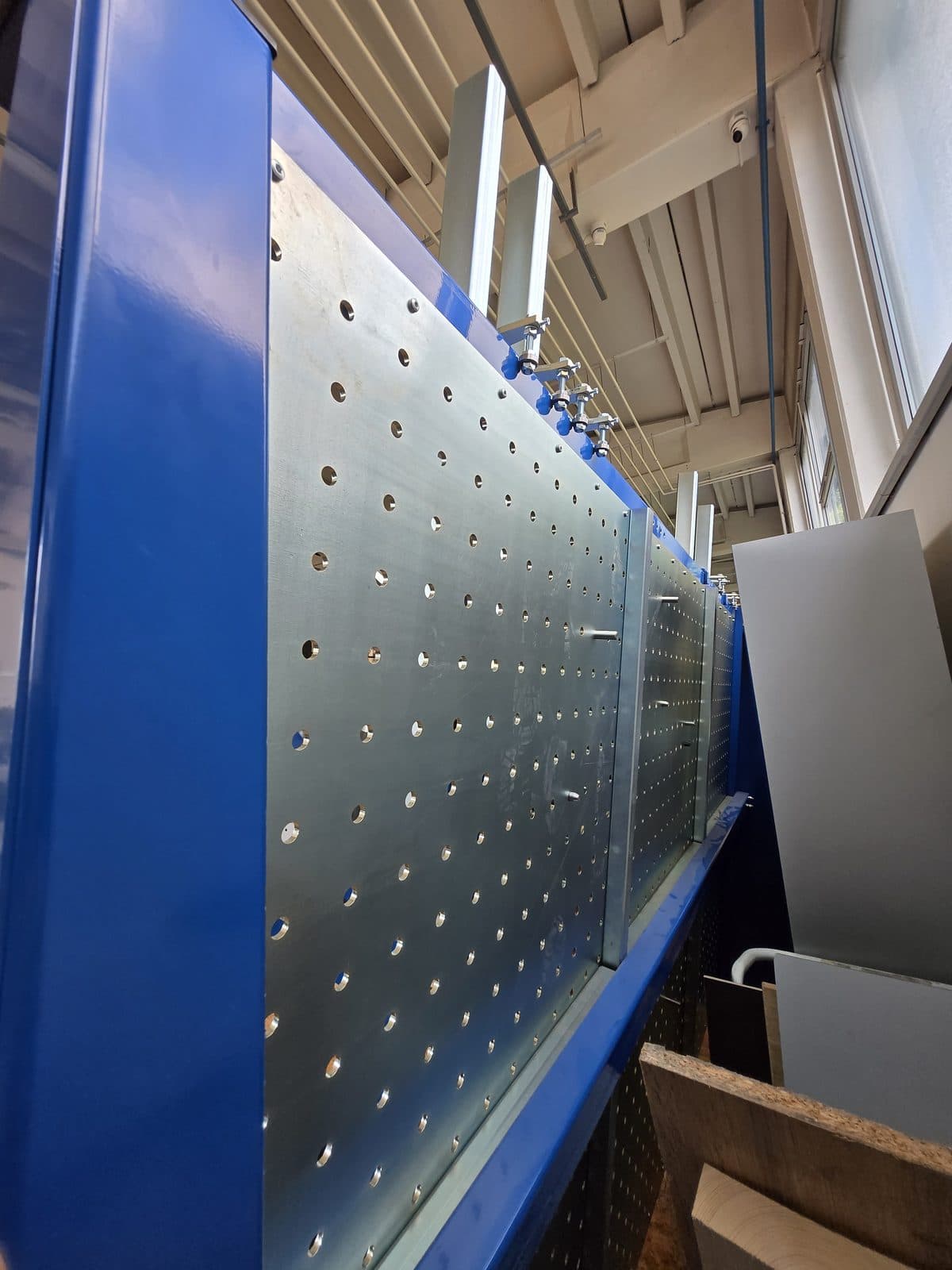

Perforirana plošča v odsekih

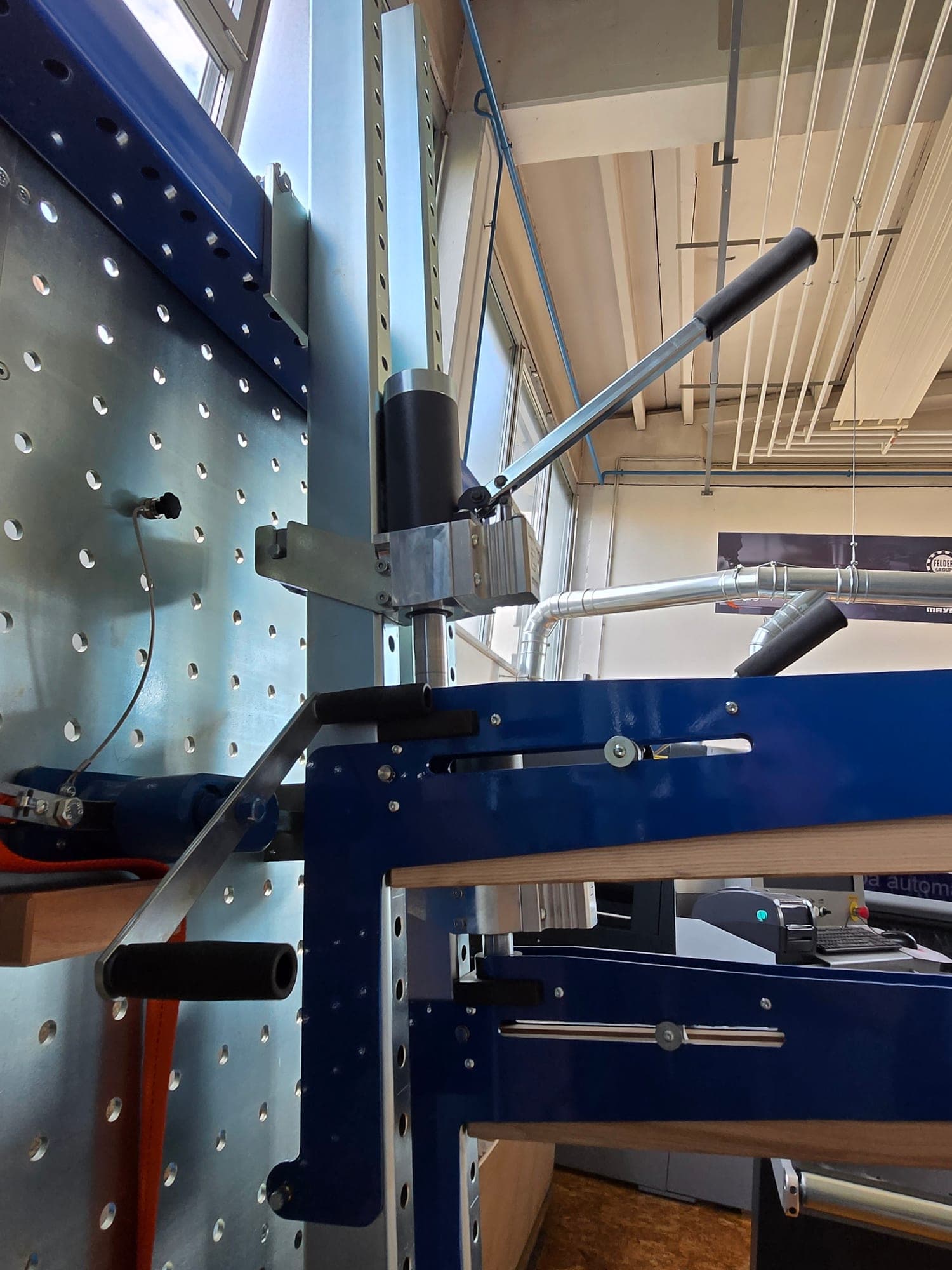

Hidravlični cilinder z ročico
Na kratko
V številkah.
Vse številke so iz podatkov tega stroja.
- Vpenjalno območje
- 2900 × 2080mm
- Sila posameznega cilindra
- 2000kg
- Hod cilindra
- 100mm
- Vertikalne hidravlične pritisne enote
- 4
- Nagib pritiskača za kotna lepljenja
- ±30°
- Raster perforirane plošče
- 70mm
- Teža stroja
- 668kg
- Mere stroja
- 3080 × 800 × 2750mm
Specifikacije
Vsi tehnični podatki.
Razvrščeni po sklopih. Poiščite podatek ali razširite sklop.
Vpenjalno območje in uporaba
3
- Maksimalno vpenjalno območje
- približno 2900 × 2080 mm
- Nastavljiva višina pritisnih elementov
- Vgrajeno
- Primerna za okvirje, korpuse, plošče in konstrukcije
- Vgrajeno
Hidravlika in pritisk
4
- Pritisna sila posameznega cilindra
- do 2000 kg
- Ročna hidravlika z dvostopenjsko črpalko
- Vgrajeno
- Hod hidravličnega cilindra
- 100 mm
- 4 × vertikalna hidravlična pritisna enota (BM-60-07)
- Vgrajeno
Korpusi in širinsko lepljenje
2
- 2 × SET nastavek za korpuse, zgoraj + spodaj (BM-35-46)
- Vgrajeno
- 2 × pritisna poravnalna letev za širinsko lepljenje (BM-70-12)
- Vgrajeno
Pritiskači, spone in podpore
6
- 2 × nagibni pritiskač za kotna lepljenja ±30° (BM-35-55)
- Vgrajeno
- 2 × Barth pritiskač z zobato letvijo in jermenom (BM-70-05)
- Vgrajeno
- Barth trak 3000 mm (BM-70-05-0300)
- Vgrajeno
- Barth pritiskač z zobato letvijo (BM-70-33)
- Vgrajeno
- 4 × Barth support — podpora 360° (BM-70-34)
- Vgrajeno
- 2 × Barth vertikalna spona, višina vpetja do 200 mm (BM-70-38)
- Vgrajeno
Premikanje
1
- Kolesa za premikanje stiskalnice (BM-70-55)
- Vgrajeno
Konstrukcija
2
- Robustna konstrukcija iz debelostenskih profilov
- Vgrajeno
- Modularna zasnova z možnostjo dodatne opreme
- Vgrajeno
Mere in teža
2
- Teža
- 668 kg
- Dimenzije
- 3080×800×2750 mm
Stroj
5
- Proizvajalec
- BARTH
- Model
- MULTI Press RPGL 2530
- Letnik izdelave
- 2024
- Stanje
- Nov
- Kategorija
- Stiskalnice — Korpusne stiskalnice
