Profit H200

13.33 Advanced

Standardna oprema

Zunanje dimenzije

1/1

1/1

1/1

Konstrukcija & teža

Monolitno jekleno ogrodje

Monolitno jekleno ogrodje

3650 kg

Monolitno jekleno ogrodje

3650 kg

1/1

1/1

1/1

Delovne dimenzije

x-os

3300 mm

x-os

3300 mm

y-os

1280 mm

x-os

3300 mm

y-os

1280 mm

z-os

125mm

1/1

1/1

1/1

Hodi delovnih osi

x-os

4000 mm

x-os

4000 mm

y-os

1670 mm

x-os

4000 mm

y-os

1670 mm

z-os

500 mm

1/1

1/1

1/1

Sistem pomika osi

x-os

po zobati letvi

x-os

po zobati letvi

y-os

vijačno vreteno

x-os

po zobati letvi

y-os

vijačno vreteno

z-os

vijačno vreteno

1/1

1/1

1/1

Hitrost pomikov

x-os

60m/min

x-os

60m/min

y-os

80m/min

x-os

60m/min

y-os

80m/min

z-os

30 m/min

1/1

1/1

1/1

Zahtevan tlak za stisnjen zrak

na vhodu

8 barov

na vhodu

8 barov

minimalni delovni

6 barov

na vhodu

8 barov

minimalni delovni

6 barov

1/1

1/1

1/1

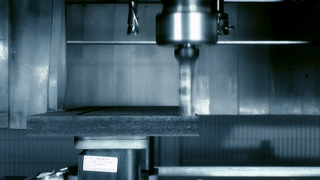

Enota za rezkanje

Moč motorja  12 kW  (maksimalna moč pri 12.000 obratih na minuto)

1.000 - 24.000 obratov na minuto.

Zračno hlajenje motorja.  Keramični ležaji.

Pnevmatsko vpenjanje orodij tipa HSK-F63 preko skladišča orodij

Pnevmatsko krmiljena odsesovalna kappa na dveh pozicijah

Maksimalna teža orodij  7,5 kg.

Moč motorja  12 kW  (maksimalna moč pri 12.000 obratih na minuto)

1.000 - 24.000 obratov na minuto.

Zračno hlajenje motorja.  Keramični ležaji.

Pnevmatsko vpenjanje orodij tipa HSK-F63 preko skladišča orodij

Pnevmatsko krmiljena odsesovalna kappa na dveh pozicijah

Maksimalna teža orodij  7,5 kg.

1/1

1/1

1/1

Enota za vrtanje

Vrtalni agregat z vgrajeno žago v x-osi  model DH-16 4H 2S.

16 vrtalnih agregatov (12 vertikalnih vrtalnih glav, 4 horizontalne vrtalne glave)

Vpenjanje stebla s premerom stebla 10 mm.

Maksimalni hod 70 mm

Maksimalna dolžina svedrov 70 mm

Vrtalni agregat pokriva celotno delovno območje z vsemi agregati.

Vrtalni agregat z vgrajeno žago v x-osi  model DH-16 4H 2S.

16 vrtalnih agregatov (12 vertikalnih vrtalnih glav, 4 horizontalne vrtalne glave)

Vpenjanje stebla s premerom stebla 10 mm.

Maksimalni hod 70 mm

Maksimalna dolžina svedrov 70 mm

Vrtalni agregat pokriva celotno delovno območje z vsemi agregati.

1/1

1/1

1/1

Enota žage

Fiksni agregat v smeri osi X

Fiksni agregat v smeri osi Y

Premer lista 120 mm

Maksimalna širina lista 5 mm

6000 obratov na minuto

Fiksni agregat v smeri osi X

Fiksni agregat v smeri osi Y

Premer lista 120 mm

Maksimalna širina lista 5 mm

6000 obratov na minuto

Fiksni agregat v smeri osi X

Fiksni agregat v smeri osi Y

Premer lista 120 mm

Maksimalna širina lista 5 mm

6000 obratov na minuto

1/1

1/1

1/1

6 konzol

za vakuumska prijemala

za vakuumska prijemala

za vakuumska prijemala

1/1

1/1

1/1

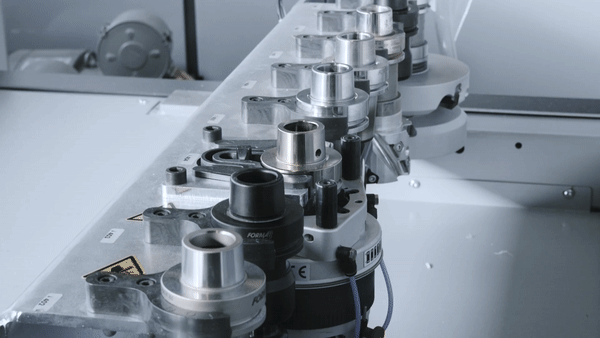

Linijsko skladišče za orodja

Na levi strani mize

12 pozicij

Maksimani premer orodja 250 mm

Maksimalna dolžina orodja 240 mm

Ena pozicija za kotni agregat

Na levi strani mize

12 pozicij

Maksimani premer orodja 250 mm

Maksimalna dolžina orodja 240 mm

Ena pozicija za kotni agregat

1/1

1/1

1/1

Delovna miza

x-os

3.300 mm

x-os

3.300 mm

y-os

1.280 mm

x-os

3.300 mm

y-os

1.280 mm

Premični aluminijasti nasloni za vakuumske prijemalke

4 nasloni z dolžino 1280mm.

1/1

1/1

1/1

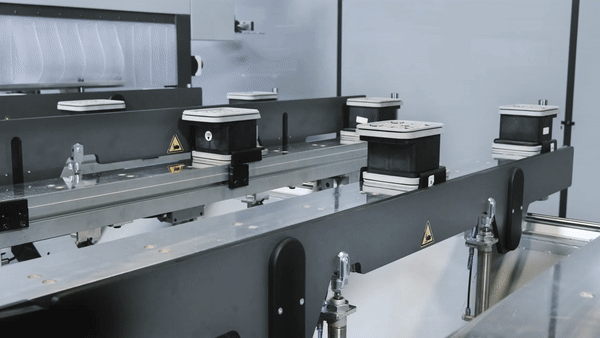

Vakuumske prijemalke

Prijemalke tipa TL (Schmalz)

višine 100 mm z dvojnim kanalom podtlaka

Prijemalke tipa TL (Schmalz)

višine 100 mm z dvojnim kanalom podtlaka

4 komadi

140 x 115mm

(Višina = 100 mm)

Prijemalke tipa TL (Schmalz)

višine 100 mm z dvojnim kanalom podtlaka

4 komadi

140 x 115mm

(Višina = 100 mm)

4 komadi

125 x 75 mm

(Višina = 100 mm)

1/1

1/1

1/1

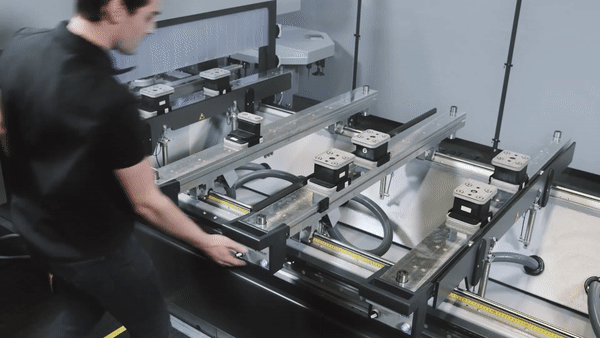

Pozicioniranje prijemalk

Pozicioniranje s pomočjo laserske naprave, ki je montirana na premični konzoli in ga vodi krmilnik.

Ročna postavitev prijemalk namizo.

Pozicioniranje s pomočjo laserske naprave, ki je montirana na premični konzoli in ga vodi krmilnik.

Ročna postavitev prijemalk namizo.

1/1

1/1

1/1

Delovno območje

1 delovno območje

1 delovno območje

1 delovno območje

1/1

1/1

1/1

Stopalka

Za potrditev postavitve obdelovanca na posamezno delovno območje.

Za potrditev postavitve obdelovanca na posamezno delovno območje.

1/1

1/1

1/1

Dvižne letve

4 komadi

Za lažje nakladanje in razkladanje obdelovancev

Maksimalna teža na posamezno letvo je 20kg

4 komadi

Za lažje nakladanje in razkladanje obdelovancev

Maksimalna teža na posamezno letvo je 20kg

1/1

1/1

1/1

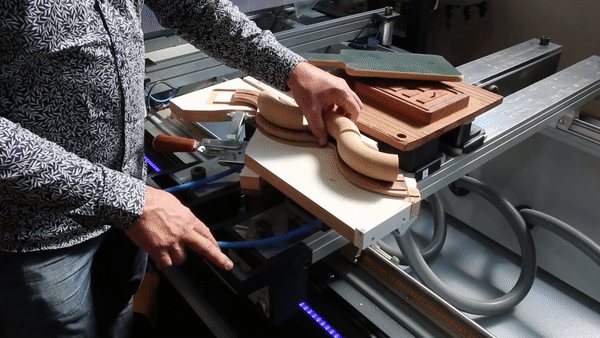

Priključki za kontrašablone

1 priključek za delo s kontrašablonami na levi strani mize.

1 priključek za delo s kontrašablonami na levi strani mize.

1/1

1/1

1/1

Dve vrsti prislonov za obdelovance

4 sprednjih

4 zadnjih prislonov

2+2 stranska prislona

4 sprednjih

4 zadnjih prislonov

2+2 stranska prislona

1/1

1/1

1/1

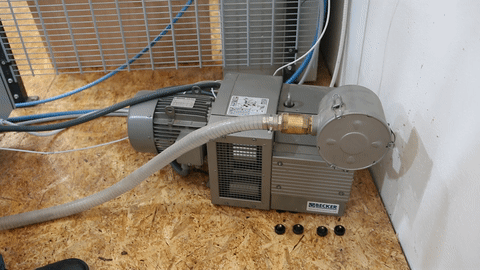

Vakuumska črpalka

En kos

Pretok zraka 90m3/h

En kos

Pretok zraka 90m3/h

1/1

1/1

1/1

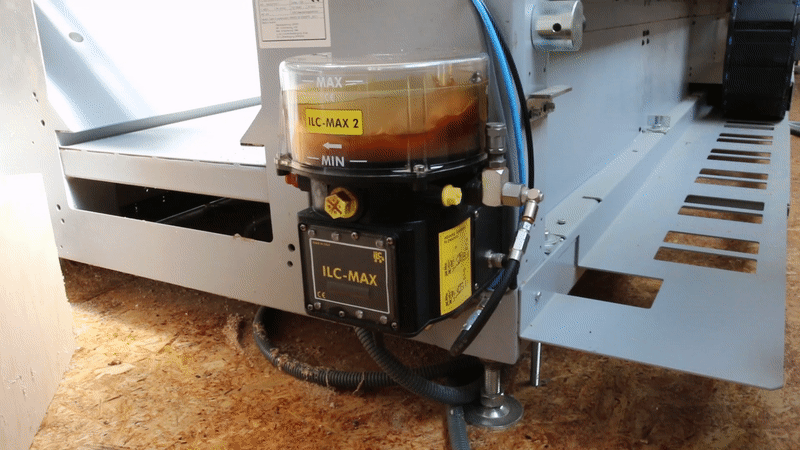

Mazanje vodil

Avtomatsko centralizirano

Avtomatsko centralizirano

1/1

1/1

1/1

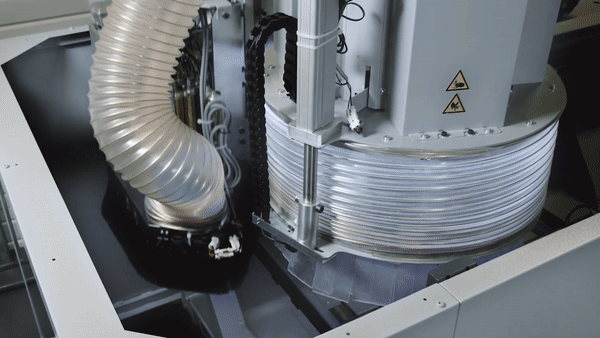

Odsesovalni sistem

Odsesovanje je centralizirano z enotnim izhodom za enostaven priključek na odsesovalni sistem v delavnici.

Priključek za odsesovalnocev: 250mm.

Zahtevan pretok zraka za odsesovanje: 3500 m3/h

(20m/s, 1000 Pa)

Odsesovanje je centralizirano z enotnim izhodom za enostaven priključek na odsesovalni sistem v delavnici.

Priključek za odsesovalnocev: 250mm.

Zahtevan pretok zraka za odsesovanje: 3500 m3/h

(20m/s, 1000 Pa)

1/1

1/1

1/1

Varnostni sistem z varnostnimi tepihi

Vključuje tudi izmeničen način dela.

Vključuje tudi izmeničen način dela.

1/1

1/1

1/1

Četrta vrtljiva os (C-os)

Os se vrti od 0 do 360 stopinj na glavnem motorju.
Omogoča uporabo vseh vrst kotnih agregatov.

Os se vrti od 0 do 360 stopinj na glavnem motorju.
Omogoča uporabo vseh vrst kotnih agregatov.

1/1

1/1

1/1

Krmiljenje stroja

Krmilnik je izveden preko osebnega računalnika.

Računalnik na fiksni konzoli.

Strojni del krmilnika je sestavljen iz naslednjih komponent:

TRDI DISK, 24" VIDEO LCD MONITOR, DVD-RW, operacijski sistem WINDOWS 7, MREŽNA KARTICA LAN, 2xUSB, priključek obmonitorju, nosilec za papir.

Krmilnik je izveden preko osebnega računalnika.

Računalnik na fiksni konzoli.

Strojni del krmilnika je sestavljen iz naslednjih komponent:

TRDI DISK, 24" VIDEO LCD MONITOR, DVD-RW, operacijski sistem WINDOWS 7, MREŽNA KARTICA LAN, 2xUSB, priključek obmonitorju, nosilec za papir.

1/1

1/1

1/1

Prenosna komanda

Omogoča nastavitev hitrosti osi s pomočjo potenciometra in pozicioniranje prijemalk s pomočjo premičnega laserja.

Omogoča nastavitev hitrosti osi s pomočjo potenciometra in pozicioniranje prijemalk s pomočjo premičnega laserja.

1/1

1/1

1/1

Krmilni program F4 integrate

Program omogoča pripravo delovnih programov in njihovo izvajanje, krmiljenje stroja, nastavitev razpoložljivih orodij in nastavitev vseh parametrov stroja.

Prednost programa je v združitvi ("integraciji") vseh funkcij znotraj istega okna.

Vsi programi so podprti s 3D prikazi za lažjo predstavo.

Program je združljiv tudi z zunanjimi aplikacijami kot so AutoCAD in drugi grafični programi.

Program omogoča pripravo delovnih programov in njihovo izvajanje, krmiljenje stroja, nastavitev razpoložljivih orodij in nastavitev vseh parametrov stroja.

Prednost programa je v združitvi ("integraciji") vseh funkcij znotraj istega okna.

Vsi programi so podprti s 3D prikazi za lažjo predstavo.

Program je združljiv tudi z zunanjimi aplikacijami kot so AutoCAD in drugi grafični programi.

1/1

1/1

1/1

Kotni agregat z dvemi izhodi

za izdelavo utorov za ključavnice in pante

za izdelavo utorov za ključavnice in pante

1/1

1/1

1/1

Teleservis

Paket za TELESERVIS preko Interneta: Omogoča povezavo med računalnikom stroja in servisnim centrom, kar omogoča direktna in hitra posredovanja na parametrih stroja, na posameznih delovnih programih in vgrajevanje morebitnih novejših verzij programov.

Potreben je priključek internetne linije do računalnika na stroju.

Paket za TELESERVIS preko Interneta: Omogoča povezavo med računalnikom stroja in servisnim centrom, kar omogoča direktna in hitra posredovanja na parametrih stroja, na posameznih delovnih programih in vgrajevanje morebitnih novejših verzij programov.

Potreben je priključek internetne linije do računalnika na stroju.

Paket za TELESERVIS preko Interneta: Omogoča povezavo med računalnikom stroja in servisnim centrom, kar omogoča direktna in hitra posredovanja na parametrih stroja, na posameznih delovnih programih in vgrajevanje morebitnih novejših verzij programov.

Potreben je priključek internetne linije do računalnika na stroju.

1/1

1/1

1/1

Dodatki vključeni v ceno

Navodila za uporabo in vzdrževanje stroja v slovenskem jeziku.

Električne in pnevmatske sheme.

Priročnik za rezervne dele.

Komplet ključev.

Ročna črpalka za mazanje.

Navodila za uporabo in vzdrževanje stroja v slovenskem jeziku.

Električne in pnevmatske sheme.

Priročnik za rezervne dele.

Komplet ključev.

Ročna črpalka za mazanje.

Navodila za uporabo in vzdrževanje stroja v slovenskem jeziku.

Električne in pnevmatske sheme.

Priročnik za rezervne dele.

Komplet ključev.

Ročna črpalka za mazanje.

1/1

1/1

1/1

Dodatno linijsko skladišče orodij s 4imi pozicijami

1/1

1/1

1/1

Avtomatsko merjenje orodij

Izmerjena dolžina se avtomatsko vpiše v tabelo

Izmerjena dolžina se avtomatsko vpiše v tabelo

1/1

1/1

1/1

Dodatna komanda na drugi strani stroja

1/1

1/1

1/1

Premična krmilna konzola
