Felder G 363R

Robni lepilni stroj

FELDER G 363R združuje kompaktno zasnovo z opremo, ki omogoča kakovostno in učinkovito obdelavo robov. Primeren je za delavnice, kjer je pomembna dobra stopnja avtomatizacije, zanesljivo podajanje materiala in natančna obdelava v enem prehodu.

Predrezkalna enota pripravi čist rob za lepljenje, nadaljnji agregati pa poskrbijo za nanos lepila, pritisk nalimka, čeljenje, rezkanje in končno obdelavo. Posebnost modela je radijska čelilna enota, ki omogoča tudi fino zaobljen zaključek čelnega roba.

Stroj obdeluje robne nalimke debeline 0,4–5 mm ter obdelovance debeline 10–50 mm. Upravljanje preko 7-palčnega zaslona na dotik omogoča hiter nadzor nad posameznimi enotami in osnovnimi nastavitvami stroja.

Video predstavitev

Dokumenti

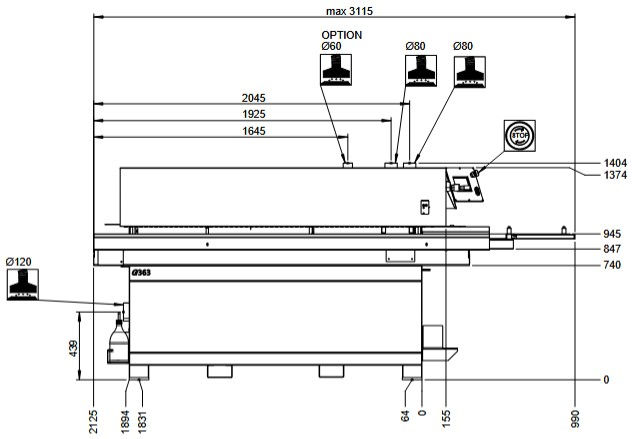

Dimenzije: Dolžina: 3115 mm
Širina: 1090 mm
Višina: 1404 mm
Dimenzije obdelovanca: Debelina obdelovanca: 10-50 mm
Minimalna širina: 95 mm

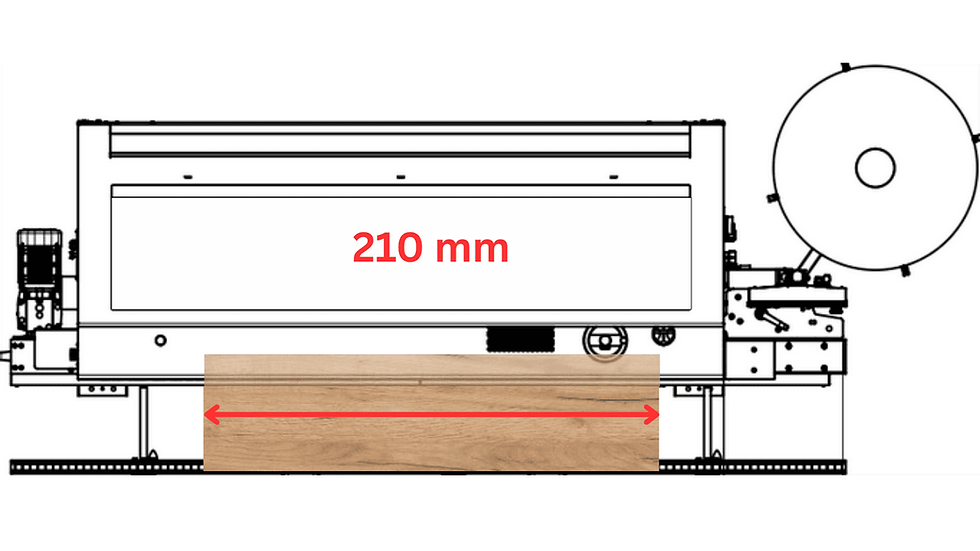

Minimalna dolžina: 210 mm
Debelina nalimkov v navitku: 0,4-3 mm

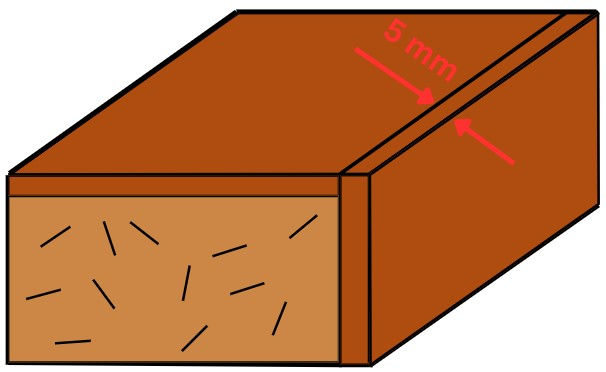

Debelina paličnih nalimkov: 0,4-5 mm
Podajanje obdelovanca: Verižni podajalni sistem zagotavlja stabilen in natančen pomik obdelovanca skozi posamezne agregate.
Hitrost podajanja znaša 7 m/min.
Podpora in podajanje robnih nalimkov: Izvlečna podpora obdelovanca olajša obdelavo širših plošč in zagotavlja stabilno vodenje materiala. Nosilna plošča za kolut ima premer Ø600 mm in omogoča podajanje robnih nalimkov iz koluta debeline 0,4-3 mm, posamezne trakove pa do debeline 5 mm.
Predrezkalna enota: Dva nasproti vrteča se diamantna rezkarja pripravita raven in čist rob obdelovanca pred lepljenjem. Enoto poganjata dva motorja po 0,75 kW pri 12.000 vrt/min. Premer orodja znaša Ø60 mm, odvzem materiala pa je nastavljiv od 0 do 2 mm.
Pnevmatske škarje in pritisna enota: Škarje samodejno odrežejo robni nalimek iz koluta pred nadaljnjo obdelavo in so primerne za materiale debeline do 3 mm. Pritisna enota z enim glavnim in enim dodatnim valjem zagotavlja enakomeren pritisk nalimka na obdelovanec ter zanesljiv lepilni spoj.
Lepilna enota: Teflonsko prevlečena lepilna posoda omogoča enostavno čiščenje in enakomeren nanos talilnega lepila na rob obdelovanca. Kapaciteta posode znaša 1,2 kg, čas segrevanja pa približno 12-15 minut. Sistem je primeren za uporabo z EVA, PO in PUR lepili.
Čelilna enota: Čelilna enota natančno odreže sprednji in zadnji višek robnega nalimka. Motor z močjo 0,22 kW dosega 12.000 vrt/min, enota pa je opremljena z žaginimi listi Ø100 mm, Z16.
Multifunkcijska rezkalna enota: Rezkalna enota deluje pri 12.000 vrt/min in jo poganja motor z močjo 0,22 kW. Omogoča ravno, radijsko in poševno rezkanje robnega nalimka ter je serijsko opremljena z orodjem za R2 mm.
Enota za strganje radija: Odstranjuje sledi radijskega rezkanja na robnem nalimku ter z zelo finim odvzemom materiala zagotavlja gladek in kakovostno obdelan rob. Standardno je opremljena s strgalom za radij R2 mm in je mehansko upravljana.
Polirna enota: Polirna enota je sestavljena iz dveh elektromotorjev s tekstilnima polirnima kolutoma. Namenjena je čiščenju in poliranju zgornjega ter spodnjega dela ABS/PVC robnega nalimka ter zagotavlja kakovosten končni videz.
Upravljanje stroja: Stroj je opremljen s 7-palčnim barvnim zaslonom na dotik. Omogoča pregledno upravljanje posameznih agregatov, nastavitev delovnih parametrov in spremljanje stanja stroja.
Priključki: Električni priključek: 3×400 V, 50 Hz
Priključna moč: 6 kW
Stisnjen zrak: 7-10 bar, poraba do 250 Nl/min
Odsesovanje: Ø120 mm + 2×Ø80 mm
Teža stroja: 580 kg

Enote

66
Omogoča hitro menjavo med različnimi vrstami ali barvami lepila ter poenostavi čiščenje in vzdrževanje. Nameščena je namesto standardne lepilne enote.
50
Omogoča hitro menjavo med različnimi vrstami ali barvami lepila ter zmanjša čas čiščenja in priprave stroja.
Zahteva: Izmenljiva lepilna posoda
10A
Iz konfiguracije je odstranjena enota za strganje radija, zato se končna fina obdelava radija po rezkanju ne izvaja samodejno.
20
Površinsko strgalo odstranjuje ostanke lepila ob lepilnem spoju in poskrbi za čisto površino obdelovanca ter kakovosten končni videz roba.
30A
Iz konfiguracije je odstranjena polirna enota, zato končno poliranje zgornjega in spodnjega roba ni vključeno.
32
Nameščena je pred polirno enoto in z nanosom čistilnega sredstva pomaga pri čiščenju ter končni obdelavi robov.
42
Nameščena je na vhodu v stroj, pred predrezkanjem. Ločilno sredstvo preprečuje oprijem lepila na površino obdelovanca in olajša njegovo odstranjevanje v nadaljnjih fazah obdelave.
45
Predhodno segreje rob obdelovanca in s tem izboljša oprijem robnega nalimka ter trdnost lepilnega spoja.
81
Omogoča obdelavo robnih nalimkov z manjšim radijem R1 mm namesto standardnega R2 mm. Primerna je predvsem za tanjše robne nalimke in omogoča finejši ter manj zaobljen zaključek roba.

Enote za končno obdelavo

53
Povečuje drsnost kopirnikov posameznih agregatov ter zmanjšuje trenje in nevarnost poškodb na površini obdelovanca.

Podajanje

60
Premer 800 mm namesto 600 mm. Večja nosilna plošča omogoča uporabo večjih kolutov robnih nalimkov ter stabilno in enakomerno podajanje materiala.
61
Nadomesti standardno podporo obdelovanca. Valjčna vodila omogočajo lažje, stabilnejše in bolj udobno vodenje večjih plošč ob stroju.

Pomembni dodatki

200-127
Omogoča hitro menjavo med različnimi vrstami ali barvami lepila ter zmanjšuje čas čiščenja in priprave stroja. Primerna je za uporabo z izmenljivim lepilnim sistemom.
