Rezkalni stroji · Mizni rezkarji
Felder F 900 Z
Rezkalni stroj
Predstavitev – Felder F 900 Z
Felder F 900 Z je nagibni mizni rezkar s čepilnim vozom za zahtevno mizarstvo. Motor z močjo 5,5 kW (7,5 KM) poganja rezkalno vreteno Ø 30 mm z uporabno višino 140 mm nad mizo; vreteno se nagiba od 90° do 45° in ponuja pet vrtilnih hitrosti od 3.500 do 10.000 obratov, dvig in spust pa sta električna že v serijski opremi. Odprtina v mizi meri 320 mm, zato sprejme tudi velika orodja. Rezkalno vodilo »230« s ploščama dolžine 550 mm ima serijsko anodizirani površini in sistem MULTI za fino nastavitev, čepilni voz z vodili X-Roll pa meri 1300 mm.
Dokumenti
Tehnični podatki – Felder F 900 Z
- Moč motorja
Motor z močjo 5,5 kW (7,5 KM) z električno zavoro brez obrabe deluje pri napetosti 3×400 V in frekvenci 50 Hz. Za zahtevnejše obdelave sta na voljo tudi motorja 7,3 kW in 10 kW.
- Rezkalna glava
Vreteno se nagiba od 90° do 45° prek patentiranega segmenta Easy-Glide, dvig in spust pa sta električna z LED prikazom položaja.
Premer vretena: Ø 30 mm
Uporabna višina nad mizo: 140 mm
Vrtljaji: 3.500 / 4.500 / 6.000 / 8.000 / 10.000 na minuto
- Rezkalno vodilo

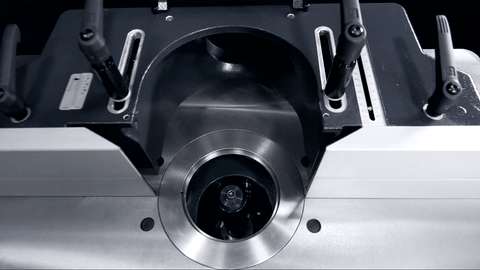

Rezkalno vodilo »230« sprejme orodja do premera 230 mm, plošči vodila sta dolgi 550 mm in anodizirani. Sistem MULTI za vzporedno fino nastavitev je serijski, izhodno vodilo pa natančno nastavite v območju od −5 do +25 mm. Odsesovanje je dvojno — prek priključka Ø 120 mm na vodilu in Ø 80 mm pod mizo.
- Čepilni voz
Serijski anodiziran čepilni voz z vodili X-Roll je dolg 1300 mm in omogoča natančno izdelavo čepov ter utorov. Na voljo sta tudi voza 2050 in 2500 mm.
- Delovna miza
Odprtina v mizi: 320 mm
Delovna višina: 890 mm
Najmanjša transportna širina: 920 mm
- Upravljanje in varnost
Zaščitni pokrov rezkarja EURO in ročna blokada vretena za menjavo orodja sta serijska. Stroj ima glavno stikalo z možnostjo zaklepanja, nizkonapetostno krmiljenje, zaščito motorja in izklop v sili ter je izdelan po varnostnih normativih CE.
- Teža stroja
650 kg
Dodatna oprema – Felder F 900 Z
Električna oprema
008Zmogljivejši motor z močjo 7,3 kW zagotavlja večjo rezervo moči pri zahtevnejših obdelavah in večjih obremenitvah stroja.
Namesto standardnega motorja 5,5 kW.
009Zmogljivejši motor z močjo 10 kW zagotavlja večjo rezervo moči pri zahtevnejših obdelavah in večjih obremenitvah stroja.
Namesto standardnega motorja 5,5 kW.
17Zahteva: Električni nagib rezkalnega vretenaOmogoča brezstopenjsko nastavitev hitrosti rezkalnega vretena od 1.500 do 10.000 obr/min. Frekvenčni pretvornik omogoča natančno prilagoditev hitrosti uporabljenemu orodju in materialu ter zagotavlja mehak zagon motorja.
12Omogoča, da se ob zagonu stroja samodejno vklopi tudi priključena odsesovalna naprava. Tako je odsesovanje vedno aktivno med delovanjem stroja, brez ločenega ročnega vklapljanja.
143-fazni CEE priključek s časovno zakasnjenim vklopom za napajanje dodatne opreme, kot pri uporabi podajalne naprave ali odsesovalne naprave.
Rezkalna enota
110Omogoča motorno nastavitev nagiba rezkalnega vretena v območju 90°–45°. Nastavitev je hitra, natančna in udobna neposredno z upravljalne plošče.
119Zahteva: Električni nagib rezkalnega vretenaDigitalni LED-prikazovalnik prikazuje trenutno višino vretena v mm in kot nagiba v stopinjah. Omogoča natančno nastavitev in dobro ponovljivost nastavljenih vrednosti.
121Omogoča hitro in enostavno blokiranje rezkalnega vretena z zunanje strani stroja ter tako olajša menjavo rezkalnega orodja.
126Omogoča uporabo večjih rezkalnih oziroma čepilnih orodij do Ø 350 mm. Vključuje pripravo za ustrezen zaščitni pokrov in nadzor števila vrtljajev skladno s CE-varnostnimi zahtevami.
107Namesto standardnega rezkalnega vretena Ø 30 mm, del. višina 115 mm.
106Namesto standardnega rezkalnega vretena Ø 30 mm, del. višina 115 mm.
101Namesto standardnega rezkalnega vretena Ø 30 mm, del. višina 115 mm.
102Namesto standardnega rezkalnega vretena Ø 30 mm, del. višina 115 mm.
108Visokohitrostno rezkalno vreteno za uporabo rezkalnih orodij pri hitrosti do 15.000 obr/min. Primerno je predvsem za manjša rezkala in natančne rezkalne operacije. Vgradi se namesto standardnega rezkalnega vretena Ø 30 mm.
- brez slike127
117Varnostna vodila zapolnijo odprtino med prislonom in omogočajo neprekinjeno podporo obdelovanca čim bližje rezkalnemu orodju.
125Varnostni prislon dolžine 500 mm omogoča neprekinjeno podporo obdelovanca ob rezkalnem orodju ter povečuje varnost in natančnost pri rezkanju.
Formatni voz
138Daljši formatni voz podaljša dolžino reza s serijskih 1300 na 2050 mm. Dovolj za stranice omar in daljše police, ki jih s serijskim vozom ne morete formatirati v enem prehodu.
133Daljši formatni voz podaljša dolžino reza s serijskih 1300 na 2500 mm. Dovolj za stranice omar in daljše police, ki jih s serijskim vozom ne morete formatirati v enem prehodu.
Prečna miza
159Omogoča varno in natančno obdelavo velikih ter težkih obdelovancev. Teleskopska roka s krogličnimi ležaji zagotavlja gladko pomikanje, teleskopsko prečno vodilo pa omogoča natančne reze.
160Omogoča varno in natančno obdelavo velikih ter težkih obdelovancev. Teleskopska roka s krogličnimi ležaji zagotavlja gladko pomikanje, teleskopsko prečno vodilo pa omogoča natančne reze.
164Prečno vodilo dolžine 1100 mm s prislonom omogoča natančne in ponovljive prečne reze na formatnem vozu.
178Ni združljivo z: Prečno vodilo 1100 mmDigitalni prislon omogoča hitro, natančno in ponovljivo nastavitev dolžine pri prečnih rezih.
165Zahteva: Prečno vodilo 1100 mmOmogoča podaljšanje prečnega vodila za obdelavo širših in večjih obdelovancev ter lažje izvajanje natančnih prečnih rezov.
Podaljša prečno vodilo s 1100 mm na 2000 mm.
166Zahteva: Prečna miza 1100 mm, Prečna miza 1300 mmDodatno prečno vodilo 2600 mm za prečno mizo, poleg serijskega vodila 1100 mm.
179Digitalni prislon omogoča hitro, natančno in ponovljivo nastavitev dolžine pri prečnih rezih.
Neprekinjen podajalni sistem
226Profesionalni podajalni sistem omogoča enakomerno in varno podajanje obdelovanca pri serijskem delu. Primeren je za ponavljajoče se obdelave, kjer sta pomembni stalna hitrost podajanja in dobra ponovljivost rezultatov.
Pomembni dodatki
212Omogoča hitro odstranitev podajalnika iz delovne mize.
210Priklopni sistem omogoča hitro namestitev dodatnega podaljška na poravnalno mizo širine 160 mm.
211Zahteva: Priprava za zaščitni pokrov za čepilna orodjaZaščitni pokrov omogoča varnejšo uporabo večjih čepilnih oziroma rezkalnih orodij. Pokriva območje orodja ter zmanjšuje nevarnost neposrednega stika in izmeta delcev med obdelavo.
209Čepilna plošča zagotavlja dodatno podporo in stabilno vodenje obdelovanca pri čepilnem in utornem rezkanju. Omogoča varnejšo ter natančnejšo obdelavo, predvsem pri uporabi večjih rezkalnih orodij.
