Format4 Profit H200

Predstavitev – Format4 Profit H200

Tehnični podatki – Format4 Profit H200

Zunanje dimenzije

—

Konstrukcija & teža

Monolitno jekleno ogrodje

3650 kg

Delovne dimenzije

x-os

3300 mm

y-os

1280 mm

z-os

125mm

Hodi delovnih osi

x-os

4000 mm

y-os

1670 mm

z-os

500 mm

Sistem pomika osi

x-os

po zobati letvi

y-os

vijačno vreteno

z-os

vijačno vreteno

Hitrost pomikov

x-os

60m/min

y-os

80m/min

z-os

30 m/min

Zahtevan tlak za stisnjen zrak

na vhodu

8 barov

minimalni delovni

6 barov

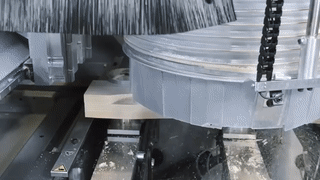

Enota za rezkanje

Moč motorja  12 kW  (maksimalna moč pri 12.000 obratih na minuto)

1.000 - 24.000 obratov na minuto.

Zračno hlajenje motorja.  Keramični ležaji.

Pnevmatsko vpenjanje orodij tipa HSK-F63 preko skladišča orodij

Pnevmatsko krmiljena odsesovalna kappa na dveh pozicijah

Maksimalna teža orodij  7,5 kg.

Enota za vrtanje

Vrtalni agregat z vgrajenimi 2 žagami v x-osi  model DH-16 4H 2S.

16 vrtalnih agregatov (12 vertikalnih vrtalnih glav, 4 horizontalne vrtalne glave)

Vpenjanje stebla s premerom stebla 10 mm.

Maksimalni hod 70 mm

Maksimalna dolžina svedrov 70 mm

Vrtalni agregat pokriva celotno delovno območje z vsemi agregati.

Enota žage

Fiksni agregat žage v smeri osi X

Fiksni agregat žage v smeri osi Y

Premer lista 120 mm

Maksimalna širina lista 5 mm

6000 obratov na minuto

Linijsko skladišče za orodja

Na levi strani mize

12 pozicij

Maksimani premer orodja 250 mm

Maksimalna dolžina orodja 240 mm

Ena pozicija za kotni agregat

4 konzole standardno

Standardno ima stroj 4 konzole za vakuumska prijemala.

Standardno dve vrsti prislonov: ZADNJA in SREDNJA VRSTA

Delovna miza

x-os 3.300 mm; y-os 1.280 mm;

Premični aluminijasti nasloni za vakuumske prijemalke

4 nasloni z dolžino 1280mm.

Vakuumske prijemalke

Prijemalke tipa TL (Schmalz) višine 100 mm z dvojnim kanalom podtlaka

4 kosi: 140 x 115mm

4 kosi: 125 x 75 mm

Pozicioniranje prijemalk

Pozicioniranje s pomočjo laserske naprave, ki je montirana na premični konzoli in ga vodi krmilnik.

Ročna postavitev prijemalk namizo.

Delovno območje

1 delovno območje v osnovni verziji stroja pri uporabi varovalnih fotocelic.

Stopalka

Za potrditev postavitve obdelovanca na posamezno delovno območje.

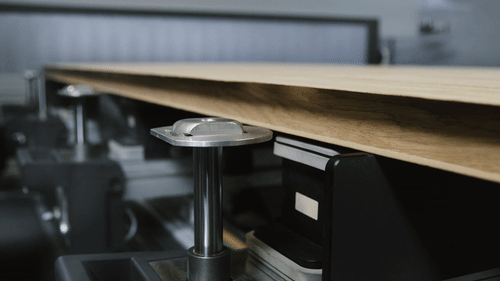

Dvižne letve

Standardno je stroj brez dvižnih četev.

4 kosi po dodajanju opcije za 6 konzol (!).

Za lažje nakladanje in razkladanje obdelovancev

Maksimalna teža na posamezno letvo je 20kg

Priključki za kontrašablone

1 priključek fi12mm za delo s kontrašablonami na levi strani mize.

Dve vrsti prislonov za obdelovance

4 zadnjih prislonov

4 srednjih prislonov

2+2 stranska leva+desna prislona

Vakuumska črpalka

En kos

Pretok zraka 90m3/h

Mazanje vodil

Avtomatsko centralizirano

Odsesovalni sistem

Odsesovanje je centralizirano z enotnim izhodom za enostaven priključek na odsesovalni sistem v delavnici.

Priključek za odsesovalnocev: 250mm.

Zahtevan pretok zraka za odsesovanje: 3500 m3/h

(20m/s, 1000 Pa)

Varovanje stroja

Varovanje z linijskimi fotocelicam

Krmiljenje stroja

Krmilnik je izveden preko osebnega računalnika.

Računalnik na fiksni konzoli.

Strojni del krmilnika je sestavljen iz naslednjih komponent:

TRDI DISK, 24" VIDEO LCD MONITOR, DVD-RW, operacijski sistem WINDOWS 10, MREŽNA KARTICA LAN, 2xUSB, priključek obmonitorju, nosilec za papir.

Prenosna komanda

Omogoča nastavitev hitrosti osi s pomočjo potenciometra in pozicioniranje prijemalk s pomočjo premičnega laserja.

Krmilni program F4 integrate

Program F4INTEGRATE omogoča pripravo delovnih programov in njihovo izvajanje, krmiljenje stroja, nastavitev razpoložljivih orodij in nastavitev vseh parametrov stroja.

Prednost programa je v združitvi ("integraciji") vseh funkcij znotraj istega okna.

Vsi programi so podprti s 3D prikazi za lažjo predstavo.

Program je združljiv tudi z zunanjimi aplikacijami kot so AutoCAD in drugi grafični programi.

Dodatni programi

F4INTEGRATE  je program za krmiljenje stroja v slovenskem jeziku.

2 licenci, ena za računalnik na stroju in ena za dodatno delovno postajo

Ostale karakteristike urejevalnika programov:

-       CAD ukazi (vrtenje, premikanje, ponovitve, risanje kontur v polyline ali spline obliki, pomoč pri risanju)

-       Rezkanje napisov (vse TrueType pisave iz računalnika)

-       Izpraznitve poljubnih kontur s poljubnimi orodji (izbira strategije)

-       Povečava in pomanjšava kontur

-       Nastavitev logičnih pogojev v program

-       Uporaba do parametrov/spremenljivk (+ dodatni parametri preko uvoza podprogramov)

-       Interpoliranje rezkalnih poti (glajenje krivulj)

-       Dodajanje virtualnih/navideznih ravnin v poljubni poziciji, ki poenostavljajo uporabo kotnih agregatov (četrte in pete osi)

-       Uporaba podprogramov (gnezdenje obdelav)

-       Nastavitev optimizacije obdelav (vrstni red za krajši čas obdelav) in povezave več programov na mizi z optimizacijo menjave orodij

Teleservis

Paket za TELESERVIS preko Interneta: Omogoča povezavo med računalnikom stroja in servisnim centrom, kar omogoča direktna in hitra posredovanja na parametrih stroja, na posameznih delovnih programih in vgrajevanje morebitnih novejših verzij programov.

Dodatki vključeni v ceno

Navodila za uporabo in vzdrževanje stroja v slovenskem jeziku.

Električne in pnevmatske sheme.

Priročnik za rezervne dele.

Komplet ključev.

Ročna črpalka za mazanje.

Orodja vključena v ceno

Vpenjalna glava HSK-F63 (1 kom.-desna)

Stročnica za vpenjalne glave s premerom po izbiri (1 kom.)

10 svedrov po izbiri (premeri 5, 8, 35mm)

Palični diamantni rezkar za formatiranje (1 kom., premer 18mm, H=43mm)

Fiksna krmilna konzola

—

Linearni stranski prislon

Na levi in desni strani mize.

Omogoča lažjo pozicioniranje obdelovancev na mizi ne glede na obliko.
