Felder Structura 60.02
Krtačni brusilni stroj

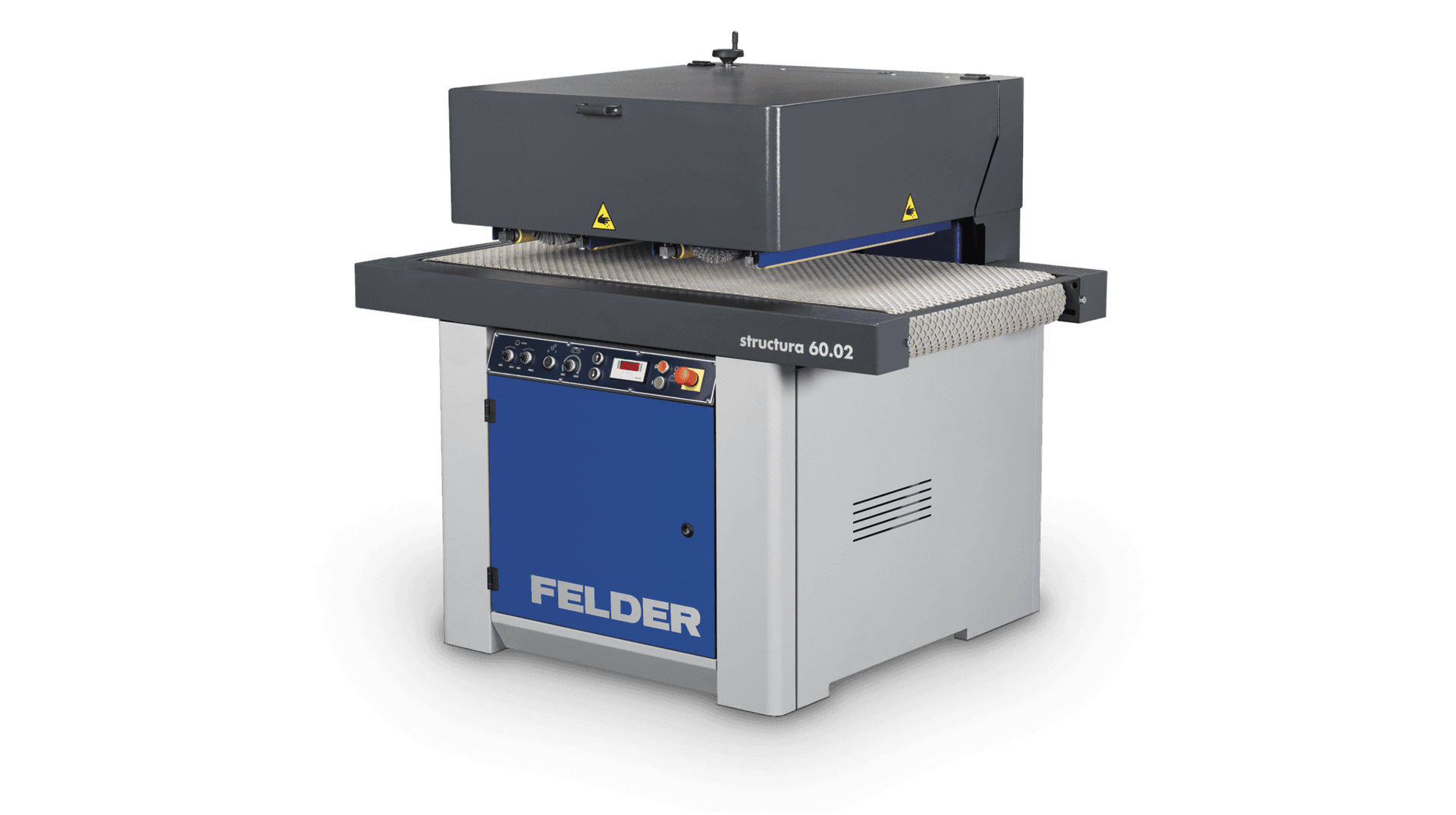

Predstavitev – Felder Structura 60.02
Felder structura 60.02 je krtačni stroj za strukturiranje in krtačenje masivnega lesa in plošč z delovno širino 650 mm in dvema krtačnima agregatoma, vsak s svojim motorjem 4 kW (5,5 KM): jeklena krtača odpre mehkejši del lesa in poudari njegovo teksturo, krtača Tynex pa površino zgladi. Obdeluje obdelovance višine 3–200 mm, višino agregatov nastavlja elektronsko z nadzorne plošče, podaja brezstopenjsko 2,5–10 m/min in tehta 850 kg.
Video predstavitev
Dokumenti
Tehnični podatki – Felder Structura 60.02

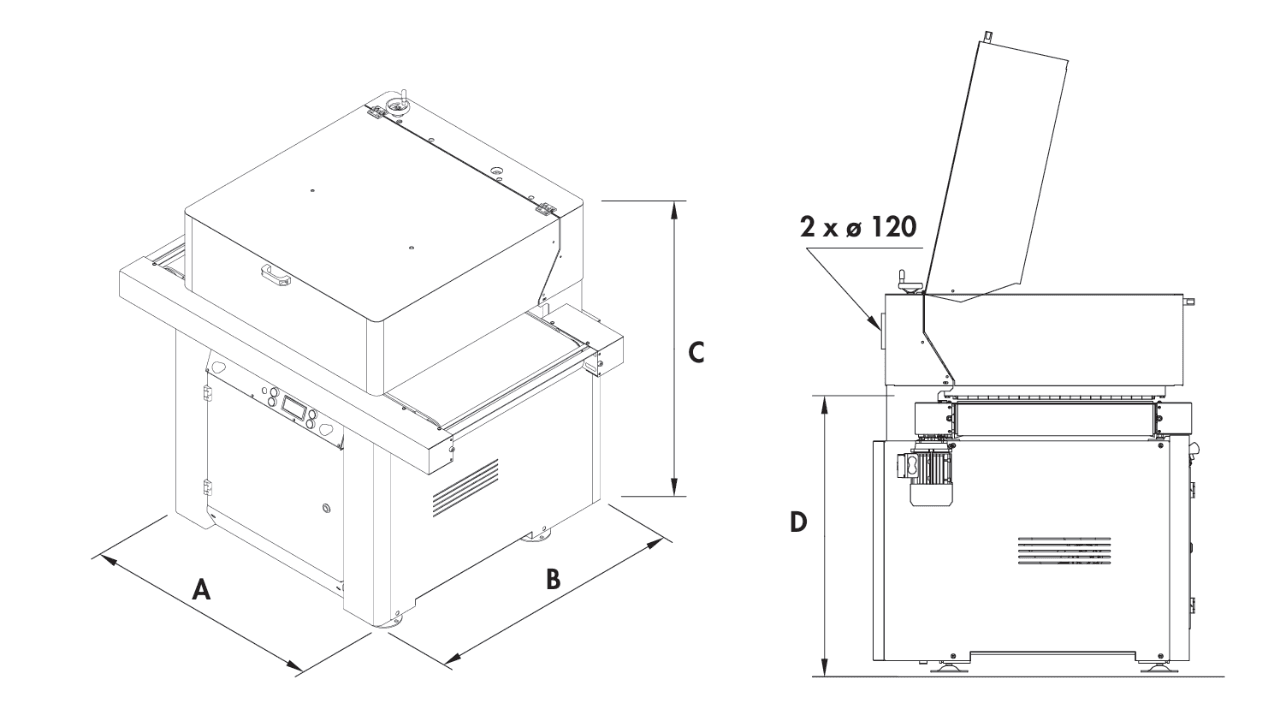

- Dimenzije standarda stroja
Dolžina 1.455 mm
Širina 1.070 mm
Višina 1.250 mm
- Moč motorjev
Dva motorja po 4 kW, po eden za vsak krtačni agregat, poganjata krtači s 1.000 obr/min; napajanje 3×400 V, 50 Hz.
- Prvi krtačni agregat
Jeklena krtača Ø 200 mm in dolžine 700 mm na lastnem motorju teče v nasprotni smeri podajanja in iz površine izbrusi mehkejši zgodnji les, da izstopi tekstura letnic. Obdelovanec med krtačenjem držijo mehansko prednapeti gumirani tlačni valji.
- Drugi krtačni agregat
Krtača Tynex K60 Ø 200 mm in dolžine 700 mm na lastnem motorju prav tako teče v nasprotni smeri podajanja ter strukturirano površino zgladi in pripravi za površinsko obdelavo. Tudi tu obdelovanec vodijo mehansko prednapeti gumirani tlačni valji.
- Delovna širina in višina obdelovanca
Delovna širina je 650 mm, višina obdelovanca od 3 do 200 mm. Višino obeh agregatov nastavljate elektronsko z nadzorne plošče, drugi agregat ima še ročno fino nastavitev globine krtačenja. Enostransko vpetje agregatov omogoča obdelavo tudi širših obdelovancev.
- Podajalna miza
Fiksna podajalna miza z delovno višino 900 mm ima brezkončen transportni trak s satasto strukturo in samodejnim centriranjem, ki zanesljivo vodi tudi težje obdelovance. Podajalno hitrost nastavljate brezstopenjsko od 2,5 do 10 m/min prek inverterja z nadzorne plošče.
- Kontrolna enota
Pregledna nadzorna plošča z elektronsko nastavitvijo višine agregatov.
- Odsesovanje in stisnjen zrak
Dva odsesovalna priključka Ø 120 mm, vsak krtačni agregat se odsesava ločeno. Za delovanje stroj potrebuje stisnjen zrak s tlakom najmanj 6 bar.
- Teža stroja
850 kg
Dodatna oprema – Felder Structura 60.02
Električna oprema
- brez slike36
Omogoča samodejno krmiljenje odsesovalne lopute glede na delovanje stroja. Tako se odsesovanje lahko aktivira oziroma odpre samo takrat, ko je potrebno.
Kontrolni sistem
59Omogoča pregledno upravljanje stroja prek barvnega zaslona na dotik ter prikaz servisnih intervalov in sporočil o napakah.
Podajalna miza
28Poveča največjo višino obdelovanca z 200 na 250 mm.
27Krtačni agregat oscilira s hodom 12 mm in 60 oscilacijami/min, kar omogoča bolj enakomerno in fino strukturiranje površine.
19Poveča podporno površino na vhodni strani in olajša podajanje daljših obdelovancev.
20Poveča podporno površino na izhodni strani in omogoča stabilnejši prevzem daljših obdelovancev.
21Zahteva obvezno izbiro enega od dodatkov 19 ali 20 (Zložljiva vhodna delovna miza 1000 mm / Zložljiva izhodna delovna miza 1000 mm).Omogoča motorizirano vračanje obdelovanca za več zaporednih obdelovalnih prehodov.
1. krtačni agregat
22Močnejši motor 5,5 kW namesto standardnega 4 kW za prvi krtačni agregat.
23Omogoča nastavitev hitrosti prvega agregata v območju 250–1500 obr/min.
2. krtačni agregat
24Močnejši motor 5,5 kW namesto standardnega 4 kW za drugi krtačni agregat.
25Omogoča nastavitev hitrosti drugega agregata v območju 250–1500 obr/min.
