Felder RL 350 perform
Stacionarna odsesovalna naprava

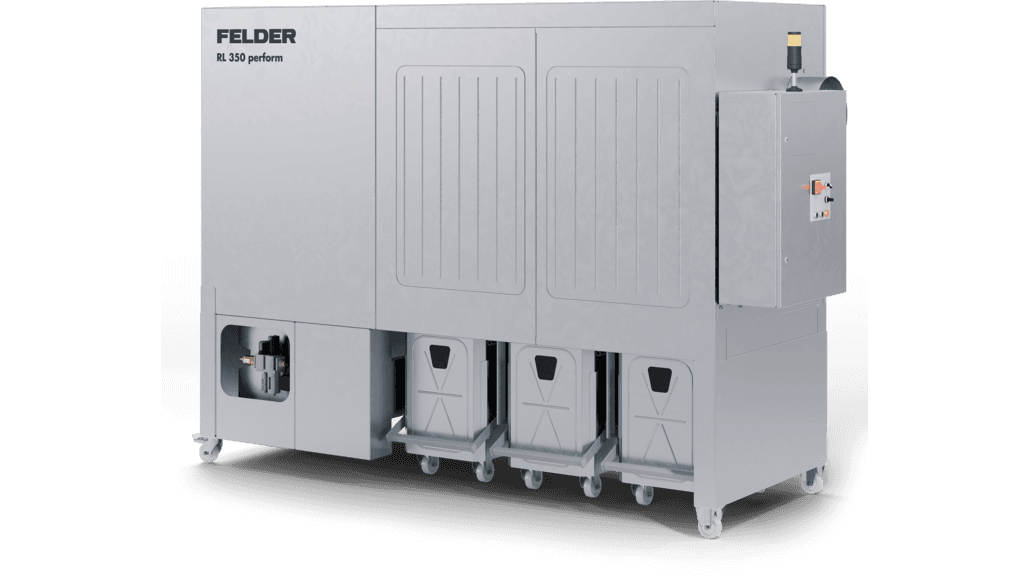

Predstavitev – Felder RL 350 perform
FELDER RL 350 perform je visoko zmogljiva profesionalna odsesovalna naprava za zahtevne mizarske delavnice in proizvodne obrate. Zasnovana je za učinkovito odstranjevanje velikih količin prahu in lesnih sekancev ter zagotavlja zanesljivo delovanje tudi pri intenzivni uporabi z več priključenimi stroji.
Velika filtrirna površina, samodejno JET čiščenje filtrov in zmogljiv pretok zraka omogočajo stalno visoko učinkovitost odsesovanja ter zelo dobro kakovost filtriranega zraka. Zaradi možnosti dodatne opreme, kot so rotacijski dozirnik, frekvenčno krmiljenje in različne izvedbe priključkov, se RL 350 perform lahko prilagodi zahtevam posamezne proizvodnje.
Dokumenti
Tehnični podatki – Felder RL 350 perform

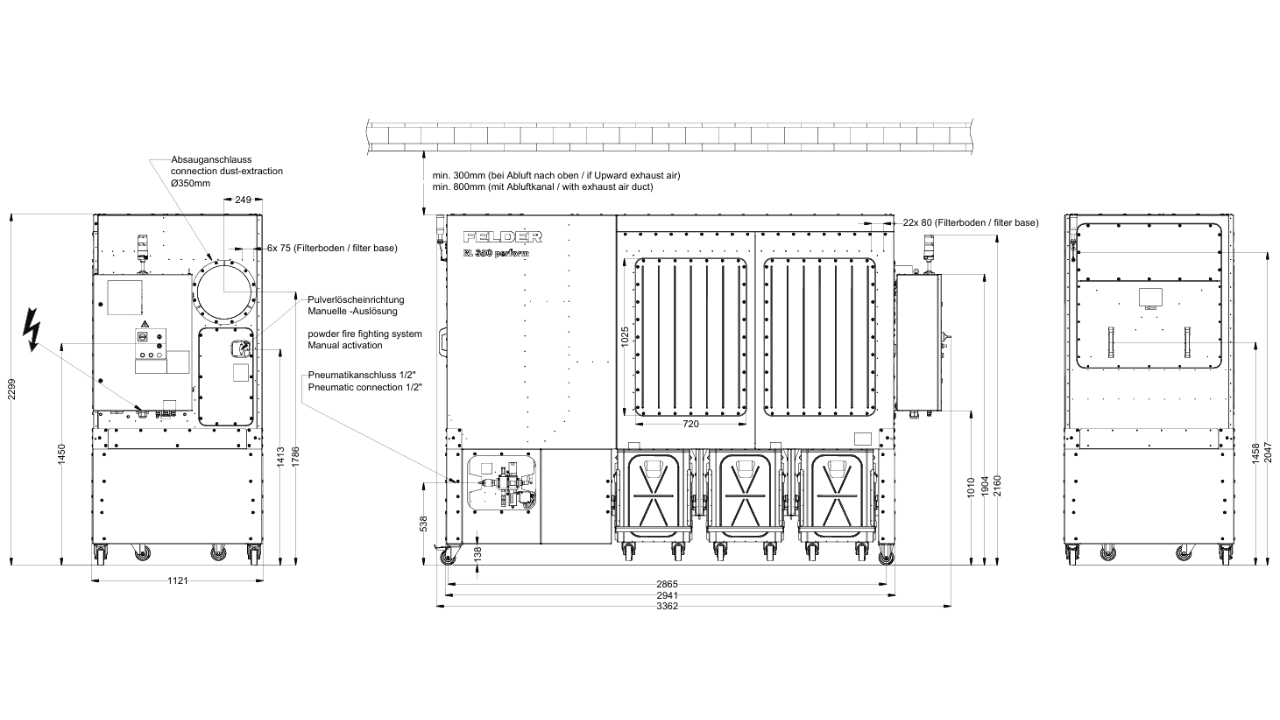

- Dimenzije standarda stroja
Dolžina: 3362 mm
Širina: 1121 mm
Višina: 2299 mm
- Moč motorja
Motor z močjo 15 kW deluje pri napetosti 3×400 V in frekvenci 50 Hz.
- Posoda za zbiranje prahu
Tri ločeno odstranljive zbiralne posode z nadzornim okencem omogočajo enostavno spremljanje napolnjenosti in učinkovito zbiranje prahu ter lesnih sekancev. Posamezna posoda ima prostornino približno 165 litrov, kar skupaj znaša približno 495 litrov.
- Sistem filtriranja zraka
Filtrirna površina 89,9 m² zagotavlja učinkovito čiščenje odsesanega zraka. Preostala koncentracija prahu znaša manj kot 0,1 mg/m³. Optimiziran sistem JET samodejno čisti filtrske vložke med delovanjem, dodatni čistilni cikel pa se izvede tudi po izklopu ventilatorja. Pnevmatski sistem deluje pri tlaku 7–12 bar.
- Zmogljivost odsesovanja
Dosega maksimalni pretok zraka do 10.000 m³/h, nazivni pretok pri hitrosti zraka 20 m/s pa znaša 6920 m³/h. Podtlak pri nazivnem pretoku znaša 3400 Pa, kar zagotavlja visoko odsesovalno zmogljivost tudi pri zahtevnejši uporabi. Odsesovalni priključek ima premer Ø 350 mm.
- Prašni gasilni sistem
Integriran gasilni sistem je namenjen dodatni zaščiti odsesovalne naprave v primeru požara. Ob nevarnosti omogoča hitro gašenje znotraj sistema in tako pomaga omejiti širjenje požara ter povečati varnost delovanja.
- Teža stroja
1150 kg
Dodatna oprema – Felder RL 350 perform
Električna oprema
10Antistatični filter zmanjšuje elektrostatično naelektrenje pri odsesovanju prahu in izboljša varnost ter zanesljivost delovanja odsesovalne naprave.
12Zunanja elektro omara je povezana z odsesovalno napravo preko 10 m kabla in omogoča ločeno namestitev krmilnega dela, na primer na steno. S tem je mogoče postavitev stroja bolje prilagoditi prostoru in zagotoviti lažji dostop do električnih komponent.
16Sistem samodejno prilagaja moč motorja in število vrtljajev ventilatorja glede na izmerjeni podtlak v odsesovalnem sistemu. Tako zagotavlja potreben pretok zraka glede na trenutno obremenitev in pomaga zmanjšati porabo energije ter obratovalne stroške.
21Rotacijski dozirnik nadomesti standardni zabojnik za ostružke in omogoča enakomerno, neprekinjeno ter nadzorovano odvajanje materiala iz odsesovalnega sistema.
22Zahteva obvezno izbiro dodatka 21 (Rotacijski dozirnik za odvajanje ostružkov).Dva senzorja spremljata nivo materiala pri rotacijskem dozirniku in ga samodejno aktivirata, ko je dosežena določena količina ostružkov. S tem omogočata bolj avtomatizirano in zanesljivo odvajanje materiala.
- brez slike24
Izvedba omogoča odvod filtriranega zraka skozi stransko stran naprave namesto navzgor. Primerna je za delavnice, kjer višina prostora ali razporeditev cevovodov omejuje klasičen zgornji izpust.
25Odsesovalni priključek je nameščen na levi strani stroja, kar omogoča prilagoditev postavitvi cevnega sistema in razporeditvi opreme v delavnici.
Avtomatski zagon
02.0.340Sistem omogoča, da se odsesovalna naprava samodejno zažene ob vklopu enega od 1 do 8 priključenih strojev.
Potrebno je dodati pripadajoče tuljave za zagon na strojih.
02.0.345Poleg samodejnega zagona omogoča tudi krmiljenje do 8 električnih zapornih loput v odsesovalnem sistemu.
Potrebno je dodati pripadajoče tuljave za zagon na strojih.
02.0.344Razširjena izvedba avtomatskega zagona, ki omogoča prosto programiranje delovanja do 8 strojev in 8 električnih loput.
Potrebno je dodati pripadajoče tuljave za zagon na strojih.
02.0.346
Pomembna dodatna oprema
60Dva sesalna lijaka sta namenjena odvajanju ostružkov iz rotacijskega dozirnika. Izpustni lijak omogoča nadaljnji transport materiala po odsesovalnem sistemu.
61Zahteva obvezno izbiro dodatka 21 (Rotacijski dozirnik za odvajanje ostružkov).Ni združljivo z dodatkom 22 (Senzorja nivoja za rotacijski dozirnik).Dva sesalna lijaka sta namenjena odvajanju ostružkov iz rotacijskega dozirnika. Izpustni lijak omogoča nadaljnji transport materiala po odsesovalnem sistemu.
02.0.036Komplet 10 vreč za zbiranje prahu in lesnih sekancev, dimenzije 740/630×1300×0,15 mm.
