CNC obdelovalni stroji · CNC s konzolno mizo

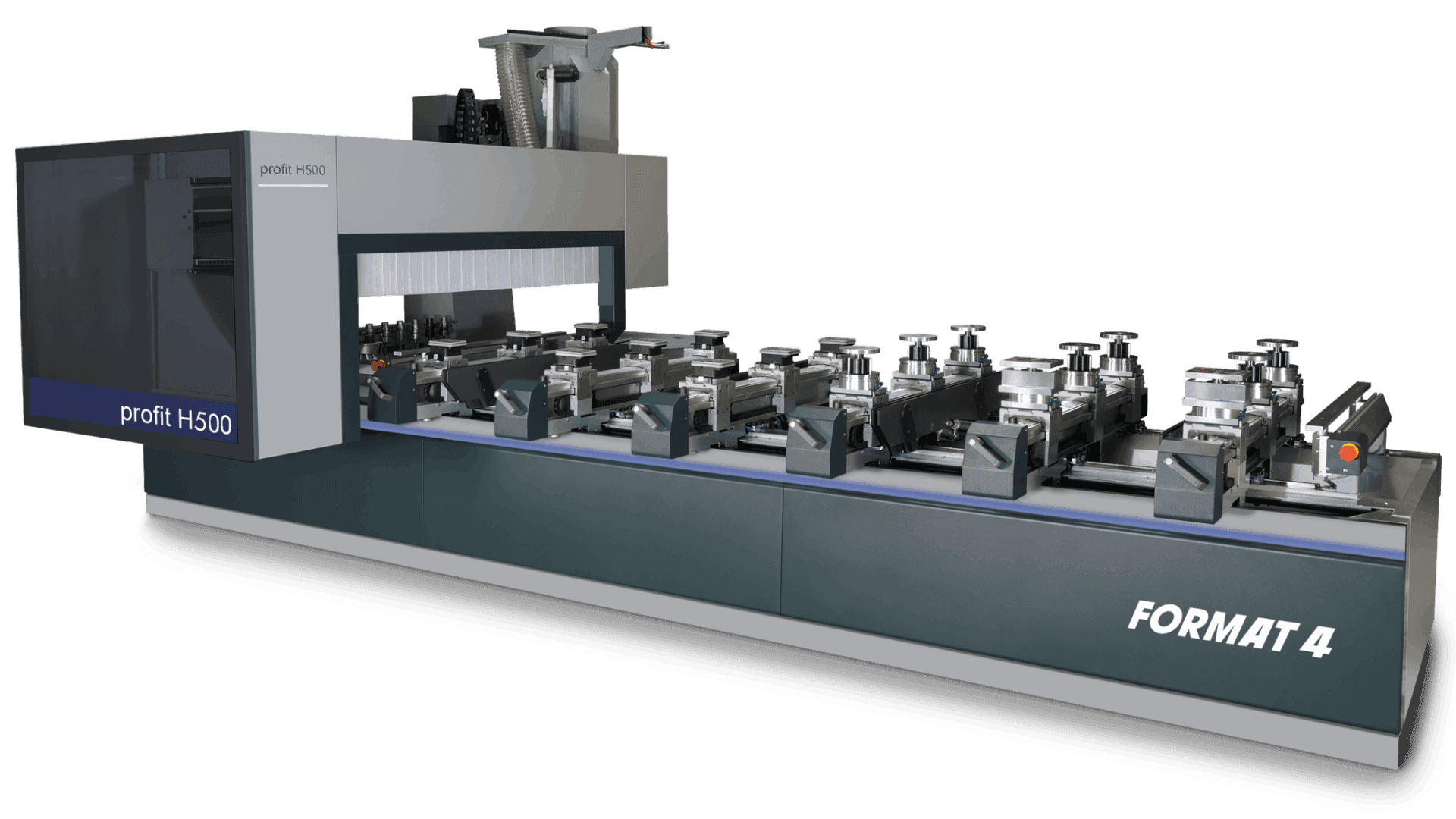

Format4 profit H500R
En stroj, 5 osi, ustvarjalnost brez omejitev.
Predstavitev – Format4 profit H500R
En stroj, 5 osi, ustvarjalnost brez omejitev
Prepričala vas bo 5-osna tehnologija, ki podpira neomejeno kreativnost.
34 pozicij orodja vključenih v standardno opremo ponuja širok razpon možnosti obdelave.
Na voljo tudi kot povsem avtomatski stroj z mizo S-motion.
Dokumenti
Tehnični podatki – Format4 profit H500R
- Dimenzije standarda stroja
Dolžina: 8.130 mm
Širina: 4.975 mm
Višina: 2.640 mm
- Delovna miza
Delovna miza omogoča obdelavo v območju:
X: 3740 mm
Y: 1505 mm
Z: 250 mm.
- Mazalna enota
Stroj je standardno opremljen s samodejnim centralnim mazalnim sistemom, ki skrbi za redno mazanje vodil in pogonskih elementov ter zmanjšuje potrebo po ročnem vzdrževanju.
- Prenosna komanda
Ročna daljinska upravljalna enota omogoča priročno upravljanje osnovnih funkcij in premikov stroja neposredno ob delovnem območju.
- Povezljivost
Connectivity Package “light” omogoča osnovno povezljivost stroja ter izmenjavo podatkov za sodobnejše upravljanje proizvodnje.
- Vpenjalni sistem
Vakuumski vpenjalni sistem s 6 konzolami in prijemalkami različnih dimenzij za hitro, natančno in prilagodljivo vpenjanje obdelovancev. Dve delovni območji omogočata učinkovito nihajno obdelavo.

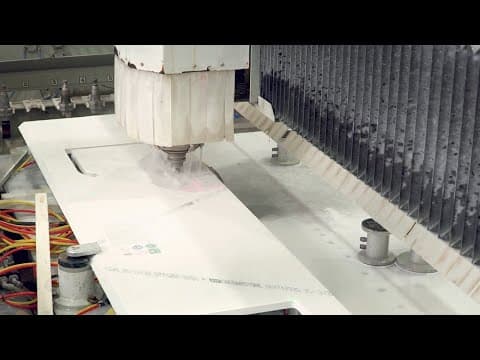

- Enota za rezkanje
Glavno 5-osno elektro vreteno ima moč 12 kW in dosega do 24.000 vrt/min. Opremljeno je z vpetjem HSK F63, keramičnimi ležaji in tekočinskim hlajenjem. Območje vrtenja znaša C-os ±270° in A-os ±180°, kar omogoča zahtevne večosne obdelave.
- Skladišče za orodja
Na levi strani stroja je nameščen linearni menjalnik s 12 pozicijami.
- Enota za vrtanje
Vrtalna glava ima 12 vertikalnih in 6 horizontalnih vrtalnih vreten ter 1 utorno žago. Vpenjanje svedrov s steblom Ø10 mm.
- Vakuumski sistem
Standardni vakuumski sistem ima zmogljivost 90 m³/h in zagotavlja zanesljivo pritrditev obdelovancev na delovno mizo med CNC-obdelavo.
- Vakuumske prijemalke
Komplet vakuumskih prijemalk za zanesljivo in natančno vpenjanje obdelovancev na konzolah CNC stroja. Vključuje 8 prijemalk dimenzij 140×115×100 mm in 4 prijemalk dimenzij 125×75×100 mm.
- 24-mestno rotacijsko skladišče
Rotacijski menjalnik s 24 mesti je nameščen na nosilcu osi X in se premika skupaj z njim, kar omogoča večjo zalogo orodij in hitrejše samodejne menjave med obdelavo.
- Programska oprema F4Integrate
Programski paket F4Integrate vključuje strojno in zunanjo licenco ter module F4Operate, F4Toolbox in F4Create za upravljanje stroja, orodij in pripravo CNC-obdelav.
- Priključki
Moč: 22 kW
Potreben tlak: 8/7 bar
Pretok zraka: 500 Nl/min
Centralno odsesovanje: Ø300 mm
- Teža stroja
4950 kg
Dodatna oprema – Format4 profit H500R
Programske in elektronske možnosti
C06Zmogljivejši strojni računalnik je vgrajen namesto standardnega računalnika in omogoča hitrejše ter stabilnejše delovanje pri zahtevnejših programih in obdelavah.
C07Posebni EMV filter zmanjšuje elektromagnetne motnje in uhajajoče tokove ter omogoča zanesljivejše delovanje električne zaščite s FI-stikalom tipa B+.
C08Skrbi za hlajenje električnih komponent v elektro omari in zagotavlja stabilnejše pogoje delovanja stroja pri daljših obremenitvah.
- brez slikeC10
Prilagoditev stroja za obratovanje na nadmorski višini od 1000 do 3000 m. Zagotavlja zanesljivo delovanje elektronike in pogonov tudi na večji nadmorski višini.
C11Ni združljivo z dodatkom C40 (Kombinirani varnostni sistem z bumperji in fotocelicami).Omogoča upravljanje varnostnega sistema z dodatnega mesta ter vključuje gumb za izklop v sili.
C12Zagotavlja napajanje računalnika ob kratkotrajnem izpadu električne energije ter omogoča varno zaustavitev sistema in zmanjšuje možnost izgube podatkov.
C15Zaprte kabelske verige ščitijo električne kable in cevi za stisnjen zrak pred prahom, ostružki in mehanskimi poškodbami med premikanjem osi X in Y.
C13Transportni trak, nameščen v delovnem območju stroja, samodejno odvaja odrezke, ostanke materiala in ostružke iz stroja. Omogoča čistejše delovno okolje ter zmanjšuje potrebo po ročnem čiščenju CNC stroja.
C194Ni združljivo z dodatkom C13 (Transportni trak za odpadne kose in ostružke).Tovarniška priprava stroja za naknadno vgradnjo transportnega traku za odpadne kose in ostružke. Omogoča enostavnejšo kasnejšo nadgradnjo stroja s transportnim sistemom C13.
C14Omogoča hitro branje črtnih in QR kod ter priklic ustreznih programov ali podatkov neposredno ob stroju. S tem poenostavi identifikacijo obdelovancev in delo z vnaprej pripravljenimi proizvodnimi podatki.
C16Onemogoča vstop prahu in fiksnih delcev v ležajne bloke linearnih vodil.
Zelo pomemben dodatek pri obdelavi abrazivnih materialov.
C17Zahteva obvezno izbiro dodatka C55 (Aktivacija stisnjenega zraka in vakuuma za 6 konzol).Projicira ravno referenčno črto za hitro in natančno pozicioniranje lokastih oziroma ukrivljenih obdelovancev. Olajša pravilno poravnavo obdelovanca pred vpenjanjem in obdelavo.
C20Varnostna stena omejuje dostop do zadnjega dela stroja in dodatno varuje nevarno območje med obratovanjem. Namenjena je varni postavitvi stroja v delavnici, kadar zadnja stran ni neposredno ob steni objekta.
C40Kombinacija bumperjev in fotocelic omogoča nihajno obratovanje ter dodatno zaščito delovnega območja. Vključuje tudi zunanjo upravljalno točko za sprostitev varnostnega sistema ter nadomesti serijske varnostne talne preproge.
C41Ni združljivo z dodatkom C40 (Kombinirani varnostni sistem z bumperji in fotocelicami).Varnostni sistem z bumperji omogoča delo v nihajnem oziroma izmeničnem načinu in nadomesti serijske varnostne talne preproge. Ob dotiku varnostnega bumperja se gibanje stroja zaustavi in s tem zaščiti upravljavca.
C44Ni združljivo z dodatkom C40 (Kombinirani varnostni sistem z bumperji in fotocelicami).Svetlobna zavesa varuje delovno območje namesto serijskih varnostnih talnih preprog. Nihajno obratovanje s tem sistemom ni mogoče.
C98Svetlobni indikator z različnimi barvami prikazuje trenutno stanje stroja, na primer delovanje, pripravljenost, opozorilo ali napako. Omogoča hiter vizualni pregled stanja stroja tudi z večje razdalje.
C99Zahteva obvezno izbiro dodatka C98 (Optični indikator stanja stroja).Modra LED linijska svetloba služi za osvetlitev stroja in izboljša vizualni pregled delovnega območja.
C53Zahteva obvezno izbiro enega od dodatkov C40 ali C41 (Kombinirani varnostni sistem z bumperji in fotocelicami / Varnostni sistem z bumperji).Udobno nožno stikalo je vgrajeno namesto standardnega pedala in omogoča priročnejše upravljanje vakuuma oziroma funkcij stroja, pri čemer ima operater obe roki prosti za namestitev obdelovanca.
- brez slikeC31
C90Zahteva obvezno izbiro dodatka 420 (Vmesnik za laserski projekcijski sistem).Projekcijski laser prikazuje položaj oziroma obris obdelave neposredno na delovni mizi. Olajša pozicioniranje obdelovancev in omogoča boljši vizualni nadzor pred začetkom obdelave.
C110Paket zmanjšuje porabo električne energije v času mirovanja oziroma ko stroj ne izvaja obdelave. S tem omogoča energetsko učinkovitejše delovanje stroja in nižjo porabo pri čakanju.
C33Omogoča upravljanje uporabniškega vmesnika neposredno preko zaslona na dotik. S tem je upravljanje stroja hitrejše in bolj intuitivno pri izbiri funkcij, programov in nastavitev.
Delovna miza
C146Dve dodatne standardne dvižne letve za lažje nalaganje in pozicioniranje večjih ali težjih obdelovancev na konzole.
C148Štiri močnejše dvižne letve namesto standardnih za stabilnejše nalaganje težjih in večjih obdelovancev.
C55Omogoča dovod vakuuma in stisnjenega zraka na vseh 6 konzolah, s tremi reguliranimi pnevmatskimi priključki na posamezni konzoli. Primerno za uporabo pnevmatskih vpenjal in zahtevnejše vpenjanje obdelovancev.
C70Dva dodatna neprekinjena prislona na levi in desni strani mize za natančno pozicioniranje in referenciranje obdelovancev. Omogočata stabilnejšo in ponovljivo postavitev predvsem pri večjih ali daljših kosih.
C57Samodejni nadzor položaja dveh cilindrov prislonov. Omogoča zanesljivo preverjanje pravilnega položaja prislonov pred obdelavo.
C71Dva neprekinjena prislona na levi in desni strani mize z zložljivimi prisloni za furnir. Omogočata natančno pozicioniranje standardnih in tankih obdelovancev ter večjo prilagodljivost pri vpenjanju.
C25Zahteva obvezno izbiro enega od dodatkov C40, C41, C70 ali C71 (Kombinirani varnostni sistem z bumperji in fotocelicami / Varnostni sistem z bumperji / Linearni neprekinjen končni prislon / Kombinirani neprekinjeni prislon).Za natančno pozicioniranje in poravnavo obdelovancev. Omogoča večjo prilagodljivost pri vpenjanju različnih velikosti in oblik obdelovancev.
C480Ni združljivo z dodatkom C55 (Aktivacija stisnjenega zraka in vakuuma za 6 konzol).Omogoča ločeno vklapljanje vakuuma za posamezno konzolo. S tem se vakuumsko vpenjanje lažje prilagodi velikosti in razporeditvi obdelovanca na delovni mizi.
580Zahteva obvezno izbiro dodatka C25 (Dodatna sprednja vrsta prislonov).Senzorji nadzirajo položaj treh cilindričnih prislonov. Stroj ne začne obdelave, dokler prisloni niso spuščeni, kar varuje orodje in stroj pred trkom.

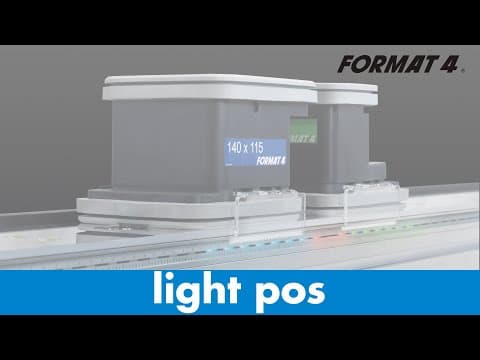

C481LED sistem za vizualno prikazovanje pravilnega položaja konzol in vakuumskih prijemalk. Omogoča hitrejšo in natančnejšo pripravo stroja ter zmanjšuje možnost napak pri pozicioniranju obdelovanca.
Vakuumski sistem
C60Ni združljivo z dodatkom C62 (Vakuumski sistem 250 m³/h).Zmogljivejši vakuumski sistem s pretokom 180 m³/h zagotavlja močnejše in zanesljivejše vpenjanje obdelovancev na delovni mizi.
C62Ni združljivo z dodatkom C60 (Vakuumski sistem 180 m³/h).Zmogljivejši vakuumski sistem s pretokom 250 m³/h zagotavlja močnejše in zanesljivejše vpenjanje obdelovancev na delovni mizi.
Menjalnik orodja
C82Premično prevzemno mesto omogoča samodejni prevzem in odlaganje lovilca odrezkov vzdolž X-osi stroja ter njegovo uporabo pri obdelavi robov za učinkovitejše usmerjanje ostružkov proti odsesovanju.
C196Ni združljivo z dodatkom C40 (Kombinirani varnostni sistem z bumperji in fotocelicami).Ni združljivo z dodatkom C41 (Varnostni sistem z bumperji).Dodatni rotacijski menjalnik s 24 mesti za orodja z vpetjem HSK F63 je nameščen na desni strani ohišja stroja. Poveča zalogo orodij poleg serijskih skladišč, zato je med obdelavo potrebnih manj ročnih menjav orodja.
C197Stalno mesto za žagin list na nosilcu menjalnika orodja. Žagin list je tako vedno pripravljen za samodejno menjavo.
C240Pokrov ščiti 12-mestno linijsko skladišče orodja ob ohišju stroja pred prahom in odrezki.
C35Virtualna pozicija orodja je namenjena menjalniku orodij na levi strani stroja in omogoča dodatno programsko določeno pozicijo orodja brez fizičnega mesta v menjalniku.
C199Elektro-pnevmatska priprava omogoča naknadno vgradnjo pomičnega lovilca odrezkov, ki se premika vzdolž X-osi.
C200Elektro-pnevmatska priprava omogoča naknadno vgradnjo pomičnega prevzemnega mesta za žagin list, ki se premika vzdolž X-osi.
Glavno vreteno
008Glavno 5-osno elektro vreteno ima moč 15 kW in dosega do 24.000 vrt/min. Opremljeno je z vpetjem HSK F63, keramičnimi ležaji in tekočinskim hlajenjem. Območje vrtenja znaša C-os ±270° in A-os ±180°, kar omogoča zahtevne večosne obdelave.
C91Blokada poveča togost in stabilnost glavnega vretena pri zahtevnejših obdelavah ter omogoča natančnejše delo pri večjih obremenitvah.
C23Samodejno izmeri dolžino orodja v osi Z neposredno na stroju ter s tem zmanjša možnost napak pri ročnem merjenju. Omogoča hitrejšo pripravo orodij in natančnejšo obdelavo.
C105Kamera omogoča spremljanje glavnega vretena in poteka obdelave v realnem času na zunanjem zaslonu. S tem izboljša pregled nad delovanjem stroja med obdelavo.
Vrtalna glava
C189Stroj je dobavljen brez vrtalne glave, vendar z elektro-pnevmatsko in mehansko pripravo za njeno naknadno vgradnjo.
C191Ni združljivo z dodatkom C189 (Stroj brez vrtalnega agregata).Ni združljivo z dodatkom C192 (Vrtalni agregat DH30 8H 2S).Vrtalna glava ima 12 vertikalnih in 8 horizontalnih vrtalnih vreten ter 2 utorni žagi. Vpenjanje svedrov s steblom Ø10 mm. Nadomesti standardno vrtalno glavo DH18 6H 1S in omogoča več možnosti vrtanja ter utorjenja.
C192Ni združljivo z dodatkom C189 (Stroj brez vrtalnega agregata).Ni združljivo z dodatkom C191 (Vrtalni agregat DH20 8H 2S).Vrtalna glava ima 22 vertikalnih in 8 horizontalnih vrtalnih vreten ter 2 utorni žagi. Vpenjanje svedrov s steblom Ø10 mm. Nadomesti standardno vrtalno glavo DH18 6H 1S in omogoča več možnosti vrtanja ter utorjenja.
Programska oprema
C401Omogoča istočasno 5-osno krmiljenje stroja za zahtevne prostorske obdelave.
402Omogoča pripravo in prenos CNC-programov iz sistema AlphaCAM v F4Integrate.
404Samodejno prilagaja položaj odsesovanja med 5-osno obdelavo.
410Dodatna licenca programske opreme F4Integrate za uporabo na enem dodatnem računalniku.
444Omogoča uporabo F4Integrate v omrežju na do 99 računalnikih.
C4183D simulacija CNC-obdelave s preverjanjem možnih trkov neposredno na računalniku stroja. Pred zagonom programa preveri morebitne trke orodja, agregata ali glave z obdelovancem in vpenjali.
C419Omogoča 3D simulacijo in preverjanje kolizij na zunanjem računalniku.
417Licenca F4Integrate z 3D simulacijo za uporabo na enem dodatnem računalniku.
420Omogoča povezavo F4Integrate z laserskim projekcijskim sistemom.
422Makro modul za programiranje Lamello Clamex P spojev pod kotom 90°.
423Makro modul za programiranje Lamello Clamex P spojev pod 90° in drugimi koti.
424Napredni modul za programiranje Lamello Clamex P spojev pod 90° in drugimi koti.
426Modul za hitro programiranje vogalnih izrezov in zarez na obdelovancih. Z uporabo pripravljenega makra poenostavi izdelavo ponavljajočih se geometrij ter skrajša čas programiranja.
460Omogoča izdelavo in uporabo lastnih makrov po meri uporabnika.
461Omogoča uporabo spremenljivk in parametrov znotraj projektov, s katerimi je mogoče hitreje prilagajati dimenzije in druge vrednosti obdelave. Primerno za parametrične programe in izdelke, ki se pogosto izdelujejo v različnih merah.
463Modul za urejanje skic in neposredno urejanje G-kode. Omogoča več nadzora nad CNC-programom ter hitro prilagajanje posameznih geometrij in programskih ukazov.
464Modul za naprednejše pozicioniranje vakuumskih prijemalk na konzolah.
482Modul za uporabo nadomestnega oziroma alternativnega orodja pri CNC-obdelavi. Omogoča večjo prilagodljivost pri upravljanju orodij, kadar je za določeno obdelavo na voljo več ustreznih orodij.
483Modul za programiranje obdelav za spojni sistem FixChip. Omogoča pripravo CNC-obdelav za skrite FixChip povezave neposredno v proizvodnem programu.
484Modul za upravljanje uporabnikov znotraj F4Integrate. Omogoča organizirano upravljanje dostopa različnih uporabnikov do programskega okolja.
486Modul za zajem in spremljanje podatkov stroja v okviru sistema Industrie 4.0.
447Program za izbiro stroja in preklapljanje med F4Integrate in WoodFlash na pisarniškem računalniku. Omogoča enostavno upravljanje različnih konfiguracij in programski prehod med obema sistemoma.
450Programska oprema za načrtovanje in izdelavo oken ter okvirnih konstrukcij.
451Dodatna licenca F4Frame za uporabo na enem dodatnem računalniku.
452Posebna različica F4Frame za programiranje okroglih in ločnih elementov.
453Zahteva obvezno izbiro enega od dodatkov 450, 451 ali 452 (F4Frame / F4Frame za dodatni računalnik / F4Frame Arc).Modul za uvoz DXF datotek v programsko opremo F4Frame.
454Zahteva obvezno izbiro enega od dodatkov 450 ali 451 (F4Frame / F4Frame za dodatni računalnik).Modul za programiranje rabatnih oziroma utornih spojev pri izdelavi oken in okvirjev.
455Zahteva obvezno izbiro enega od dodatkov 450 ali 451 (F4Frame / F4Frame za dodatni računalnik).Modul F4Frame za programiranje obdelav sistema PlugTec.
Transport
- brez slikeC228
Stroj je za prevoz v kontejnerju zapakiran in zaščiten s pokrovom proti koroziji. Namenjeno daljšemu transportu, na primer po morju.
Vakuumske prijemalke in pribor
C104Komplet treh ročno nameščenih prislonov za natančno pozicioniranje furnirja in tankih obdelovancev. Omogočajo zanesljivejše poravnavanje obdelovanca pred vpenjanjem in obdelavo.
300-05-910LPVišja izvedba pusti več prostora pod obdelovancem, zato je primerna za obdelavo robov in vrtanje skozi obdelovanec.
300-05-911LPVišja izvedba pusti več prostora pod obdelovancem, zato je primerna za obdelavo robov in vrtanje skozi obdelovanec.
300-05-914LPVišja izvedba pusti več prostora pod obdelovancem, zato je primerna za obdelavo robov in vrtanje skozi obdelovanec.
300-05-916Z njo zanesljivo vpneš tudi poševno postavljene in nepravilno oblikovane obdelovance.
300-05-917LPVišja izvedba pusti več prostora pod obdelovancem, zato je primerna za obdelavo robov in vrtanje skozi obdelovanec.
