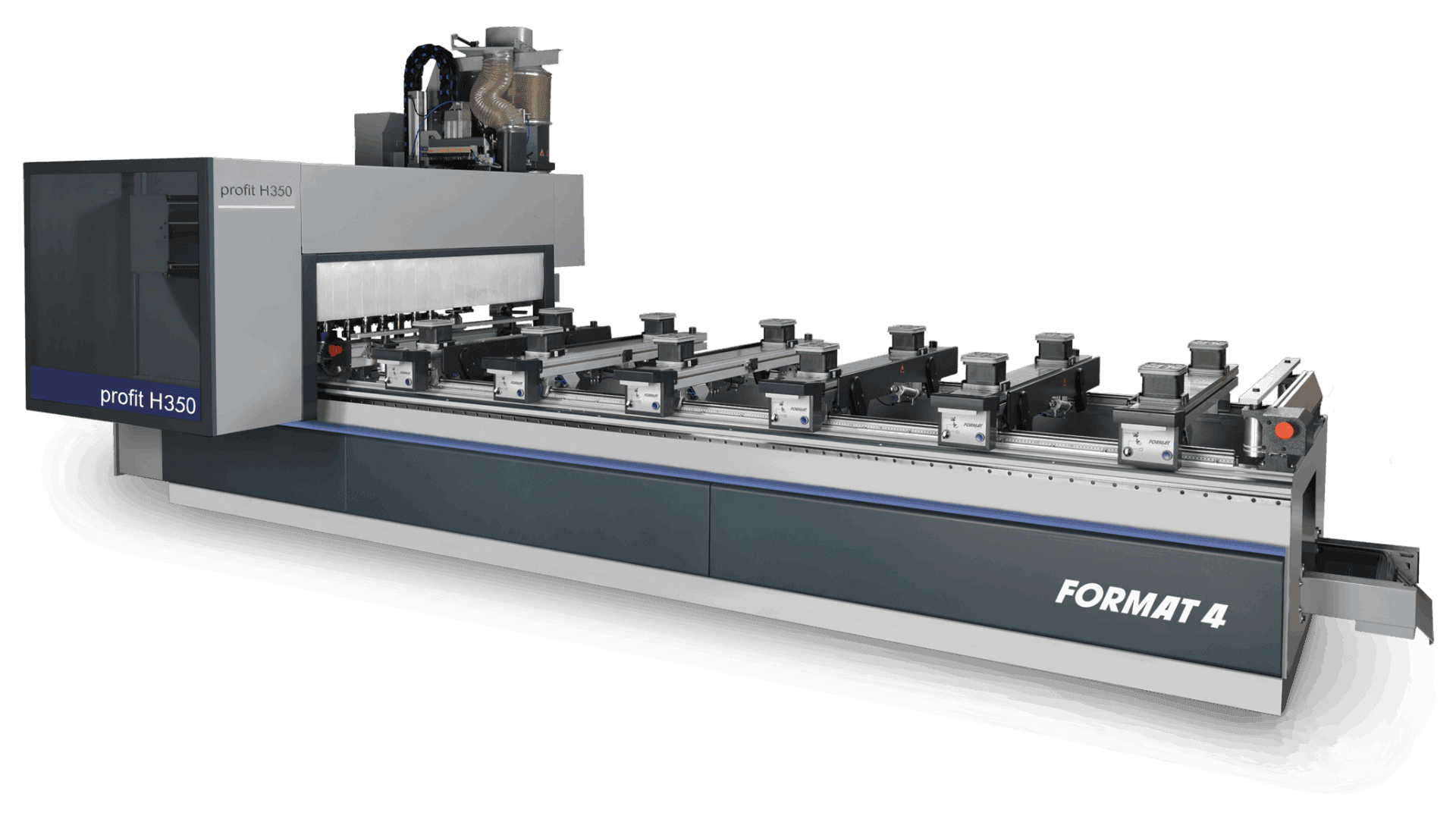

Format4 Profit H350R

Električna izvedba stroja za omrežje z napetostjo 3×230 V, 3×208 V ali 3×480 V in frekvenco 50 ali 60 Hz namesto standardnih 3×400 V. Potrebna je pri postavitvi stroja v državah z drugačnim električnim omrežjem.

Zmogljivejši strojni računalnik je vgrajen namesto standardnega računalnika in omogoča hitrejše ter stabilnejše delovanje pri zahtevnejših programih in obdelavah.

Posebni EMV filter zmanjšuje elektromagnetne motnje in uhajajoče tokove ter omogoča zanesljivejše delovanje električne zaščite s FI-stikalom tipa B+.

Skrbi za hlajenje električnih komponent v elektro omari in zagotavlja stabilnejše pogoje delovanja stroja pri daljših obremenitvah.

Prilagoditev stroja za obratovanje na nadmorski višini od 1000 do 3000 m. Zagotavlja zanesljivo delovanje elektronike in pogonov tudi na večji nadmorski višini.

Zagotavlja napajanje računalnika ob kratkotrajnem izpadu električne energije ter omogoča varno zaustavitev sistema in zmanjšuje možnost izgube podatkov.

Zaprte kabelske verige ščitijo električne kable in cevi za stisnjen zrak pred prahom, ostružki in mehanskimi poškodbami med premikanjem osi X in Y.

Transportni trak, nameščen v delovnem območju stroja, samodejno odvaja odrezke, ostanke materiala in ostružke iz stroja. Omogoča čistejše delovno okolje ter zmanjšuje potrebo po ročnem čiščenju CNC stroja.

Tovarniška priprava stroja za naknadno vgradnjo transportnega traku za odpadne kose in ostružke. Omogoča enostavnejšo kasnejšo nadgradnjo stroja s transportnim sistemom C13.

Omogoča hitro branje črtnih in QR kod ter priklic ustreznih programov ali podatkov neposredno ob stroju. S tem poenostavi identifikacijo obdelovancev in delo z vnaprej pripravljenimi proizvodnimi podatki.

Projicira ravno referenčno črto za hitro in natančno pozicioniranje lokastih oziroma ukrivljenih obdelovancev. Olajša pravilno poravnavo obdelovanca pred vpenjanjem in obdelavo.

Varnostna ograja zapre dostop do delovnega območja z leve strani stroja. Potrebna je, kadar leva stran stroja ni postavljena ob steno.

Varnostna stena omejuje dostop do zadnjega dela stroja in dodatno varuje nevarno območje med obratovanjem. Namenjena je varni postavitvi stroja v delavnici, kadar zadnja stran ni neposredno ob steni objekta.

Varnostni bumperji nadomestijo standardno svetlobno zaveso in omogočajo nihajno obratovanje z dvema delovnima poljema. Ob dotiku bumperja se gibanje stroja zaustavi in s tem zaščiti upravljavca.

Varnostne talne preproge nadomestijo standardno svetlobno zaveso in omogočajo nihajno obratovanje z dvema delovnima poljema. Ko upravljavec stopi na preprogo, se gibanje stroja v tem območju zaustavi.

Delovna miza je v smeri X razdeljena na dve ločeni delovni polji. Medtem ko stroj obdeluje na enem polju, lahko na drugem nalagate naslednji obdelovanec.

Kombinacija bumperjev in fotocelic omogoča nihajno obratovanje ter dodatno zaščito delovnega območja. Vključuje tudi zunanjo upravljalno točko za sprostitev varnostnega sistema in nadomesti standardno svetlobno zaveso.

Krmilna konzola je nameščena na levi strani stroja namesto na desni. Primerno, kadar postavitev v delavnici zahteva upravljanje z leve strani.

Krmilna konzola na kolesih s podaljšanimi kabli namesto fiksne konzole. Postavite jo lahko na najugodnejše mesto pred strojem, varnostni sistem je temu prilagojen.

Svetlobni indikator z različnimi barvami prikazuje trenutno stanje stroja, na primer delovanje, pripravljenost, opozorilo ali napako. Omogoča hiter vizualni pregled stanja stroja tudi z večje razdalje.

Modra LED linijska svetloba služi za osvetlitev stroja in izboljša vizualni pregled delovnega območja.

Udobno nožno stikalo je vgrajeno namesto standardnega pedala in omogoča priročnejše upravljanje vakuuma oziroma funkcij stroja, pri čemer ima operater obe roki prosti za namestitev obdelovanca.

Omogoča upravljanje varnostnega sistema z dodatnega mesta ter vključuje gumb za izklop v sili.

Projekcijski laser prikazuje položaj oziroma obris obdelave neposredno na delovni mizi. Olajša pozicioniranje obdelovancev in omogoča boljši vizualni nadzor pred začetkom obdelave.

Paket zmanjšuje porabo električne energije v času mirovanja oziroma ko stroj ne izvaja obdelave. S tem omogoča energetsko učinkovitejše delovanje stroja in nižjo porabo pri čakanju.

Omogoča upravljanje uporabniškega vmesnika neposredno preko zaslona na dotik. S tem je upravljanje stroja hitrejše in bolj intuitivno pri izbiri funkcij, programov in nastavitev.

Za natančno pozicioniranje in poravnavo obdelovancev. Omogoča večjo prilagodljivost pri vpenjanju različnih velikosti in oblik obdelovancev.

Senzorji nadzirajo položaj vseh cilindričnih prislonov v dveh vrstah na 6 konzolah. Stroj ne začne obdelave, dokler prisloni niso spuščeni, kar varuje orodje in stroj pred trkom.

Senzorji nadzirajo položaj vseh cilindričnih prislonov v treh vrstah na 6 konzolah. Stroj ne začne obdelave, dokler prisloni niso spuščeni, kar varuje orodje in stroj pred trkom.

Štiri ojačane dvižne letve namesto standardnih omogočajo nalaganje težjih obdelovancev, na primer vhodnih vrat.

Šest dvižnih letev namesto štirih standardnih na stroju s 6 konzolami. Olajšajo nalaganje in premikanje težjih obdelovancev, na primer vhodnih vrat.

Šest ojačanih dvižnih letev namesto štirih standardnih na stroju s 6 konzolami. Omogočajo nalaganje težjih obdelovancev, na primer vhodnih vrat.

Krmiljen dovod stisnjenega zraka do okvirnih klešč na 6 konzolah za delo z enim delovnim poljem. Ni združljivo z nihajnim obratovanjem (C40, C41, C42, C43).

Krmiljen dovod stisnjenega zraka do okvirnih klešč na 6 konzolah za nihajno obratovanje z dvema delovnima poljema. Zahteva enega od varnostnih sistemov C40, C41, C42 ali C43.

Omogoča ločeno vklapljanje vakuuma za posamezno konzolo. S tem se vakuumsko vpenjanje lažje prilagodi velikosti in razporeditvi obdelovanca na delovni mizi.

Stisnjen zrak in vakuum se na 6 konzolah vklapljata s tipkami na konzolah. Olajša in pospeši vpenjanje obdelovancev z okvirnimi kleščami in vakuumskimi prijemalkami.

LED sistem za vizualno prikazovanje pravilnega položaja konzol in vakuumskih prijemalk. Omogoča hitrejšo in natančnejšo pripravo stroja ter zmanjšuje možnost napak pri pozicioniranju obdelovanca.

Konzole in vakuumske prijemalke se samodejno premaknejo na položaje iz programa, brez ročnega nastavljanja. Skrajša čas priprave pri pogostih menjavah obdelovancev.

LED indikator, vgrajen v ročaj konzole, olajša preverjanje in pozicioniranje vakuumskih prijemalk na konzoli.

Dovodna cev vakuumske črpalke je podaljšana za 16 m, zato lahko črpalko postavite dlje od stroja, na primer v ločen prostor. Velja za standardni vakuumski sistem 90 m³/h.

Dovodna cev vakuumske črpalke je podaljšana za 16 m, zato lahko črpalko postavite dlje od stroja, na primer v ločen prostor. Velja za vakuumski sistem 180 m³/h.

Dovodna cev vakuumske črpalke je podaljšana za 16 m, zato lahko črpalko postavite dlje od stroja, na primer v ločen prostor. Velja za vakuumski sistem 250 m³/h.

Zmogljivejši vakuumski sistem s pretokom 180 m³/h zagotavlja močnejše in zanesljivejše vpenjanje obdelovancev na delovni mizi.

Zmogljivejši vakuumski sistem s pretokom 250 m³/h zagotavlja močnejše in zanesljivejše vpenjanje obdelovancev na delovni mizi.

Električna in pnevmatska predpriprava za kasnejšo vgradnjo vakuumskega sistema 180 m³/h namesto standardnega 90 m³/h.

Sistem na levi strani ohišja stroja ob menjavi samodejno izmeri dolžino orodja in jo vpiše v tabelo orodij. Odpravi ročno merjenje in napake pri vnosu.

Lovilec odrezkov je odložen na prevzemnem mestu na levi strani ohišja, blizu levega skladišča orodij. Med obdelavo robov usmerja ostružke proti odsesovanju.

Premično prevzemno mesto omogoča samodejni prevzem in odlaganje lovilca odrezkov vzdolž X-osi stroja ter njegovo uporabo pri obdelavi robov za učinkovitejše usmerjanje ostružkov proti odsesovanju.

Prevzemno mesto za žagin list potuje s portalom v smeri X, zato je list vedno pri roki za samodejno menjavo.

Linijsko skladišče s 4 mesti je nameščeno na zadnji strani portala in se premika skupaj z njim. Menjava orodja je hitra, ker se stroju ni treba premakniti v smeri X.

Rotacijsko skladišče z 18 mesti potuje skupaj s portalom v smeri X. Poveča zalogo orodij in skrajša čas menjave.

Električna in pnevmatska predpriprava za kasnejšo vgradnjo 18-mestnega rotacijskega ali 4-mestnega linijskega skladišča orodij na portalu.

Pokrov ščiti 12-mestno linijsko skladišče orodja ob ohišju stroja pred prahom in odrezki.

Virtualna pozicija orodja je namenjena menjalniku orodij na levi strani stroja in omogoča dodatno programsko določeno pozicijo orodja brez fizičnega mesta v menjalniku.

Mesto v standardnem linijskem skladišču služi kot prevzemno mesto za orodja iz težje dostopnih skladišč. Senzor preverja, ali je mesto prosto, in prepreči trk pri prenosu orodja.

Elektro-pnevmatska priprava omogoča naknadno vgradnjo pomičnega lovilca odrezkov ali prevzemnega mesta za žagin list, ki se premika vzdolž X-osi.

Glavno 5-osno elektro vreteno ima moč 15 kW (S6) in dosega do 24.000 vrt/min. Opremljeno je z vpetjem HSK F63, keramičnimi ležaji, tekočinskim hlajenjem in višinsko nastavljivo odsesovalno kapo.

Blokada poveča togost in stabilnost glavnega vretena pri zahtevnejših obdelavah ter omogoča natančnejše delo pri večjih obremenitvah.

Kamera omogoča spremljanje glavnega vretena in poteka obdelave v realnem času na zunanjem zaslonu. S tem izboljša pregled nad delovanjem stroja med obdelavo.

Stroj je dobavljen brez vrtalne glave, z električno, pnevmatsko in mehansko predpripravo za kasnejšo vgradnjo. Cena stroja se zniža za vrednost standardne vrtalne glave.

Vrtalna glava ima 12 vertikalnih in 8 horizontalnih vrtalnih vreten ter 2 utorni žagi. Vpenjanje svedrov s steblom Ø10 mm. Nadomesti standardno vrtalno glavo DH18 6H 1S in omogoča več možnosti vrtanja ter utorjenja.

Vrtalna glava ima 22 vertikalnih in 8 horizontalnih vrtalnih vreten ter 2 utorni žagi. Vpenjanje svedrov s steblom Ø10 mm. Nadomesti standardno vrtalno glavo DH18 6H 1S in omogoča več možnosti vrtanja ter utorjenja.

Programska oprema F4design za načrtovanje in pripravo CNC-obdelav vključuje tudi 3-osni postprocesor za izdelavo programov za stroj.

Razširjena različica programske opreme F4design z naprednejšimi funkcijami za načrtovanje in pripravo CNC-obdelav. Dobavljena je brez postprocesorja, zato se ta izbere posebej.

3-osni postprocesor pretvori podatke iz F4design v CNC-program, primeren za 3-osno obdelavo na stroju. Namenjen je uporabi skupaj z ustrezno različico F4design.

4-osni postprocesor omogoča pripravo CNC-programov za obdelave, pri katerih se poleg osnovnih osi uporablja tudi dodatna rotacijska os.

Omogoča istočasno 5-osno krmiljenje stroja za zahtevne prostorske obdelave.

Omogoča pripravo in prenos CNC-programov iz sistema AlphaCAM v F4Integrate.

3D simulacija CNC-obdelave s preverjanjem možnih trkov neposredno na računalniku stroja. Pred zagonom programa preveri morebitne trke orodja, agregata ali glave z obdelovancem in vpenjali.

Omogoča povezavo F4Integrate z laserskim projekcijskim sistemom.

Makro modul za programiranje Lamello Clamex P spojev pod kotom 90°.

Makro modul za programiranje Lamello Clamex P spojev pod 90° in drugimi koti.

Programska oprema za načrtovanje in izdelavo oken ter okvirnih konstrukcij.

Posebna različica F4Frame za programiranje okroglih in ločnih elementov.

Stroj je za prevoz v kontejnerju zapakiran in zaščiten s pokrovom proti koroziji. Namenjeno daljšemu transportu, na primer po morju.

Spletno izobraževanje za uporabo programske opreme F4design. Tečaj je na voljo v več jezikih in uporabnika vodi skozi osnovno uporabo programa.

Spletno izobraževanje za uporabo razširjene različice F4design PLATINUM ter njenih dodatnih funkcij.

Spletno izobraževanje za uporabo programskega okolja F4Integrate in njegovih funkcij za upravljanje ter pripravo CNC-obdelav.

Enoletni paket vzdrževanja za programsko opremo F4design, namenjen podpori in posodobitvam programske opreme.

Enoletni paket vzdrževanja za različico F4design PLATINUM, ki zagotavlja podporo in posodobitve programa.

Enoletni paket vzdrževanja za 3-osni postprocesor F4design.

Enoletni paket vzdrževanja za 4- in 5-osni postprocesor F4design za zahtevnejše večosne CNC-obdelave.

Komplet treh ročno nameščenih prislonov za natančno pozicioniranje furnirja in tankih obdelovancev. Omogočajo zanesljivejše poravnavanje obdelovanca pred vpenjanjem in obdelavo.

Višja izvedba pusti več prostora pod obdelovancem, zato je primerna za obdelavo robov in vrtanje skozi obdelovanec.

Višja izvedba pusti več prostora pod obdelovancem, zato je primerna za obdelavo robov in vrtanje skozi obdelovanec.

Višja izvedba pusti več prostora pod obdelovancem, zato je primerna za obdelavo robov in vrtanje skozi obdelovanec.

Z njo zanesljivo vpneš tudi poševno postavljene in nepravilno oblikovane obdelovance.

Višja izvedba pusti več prostora pod obdelovancem, zato je primerna za obdelavo robov in vrtanje skozi obdelovanec.

Okrogle okvirne klešče za konzole Schmalz z vpenjalnim območjem 55–105 mm. Obdelovanec se vpne s stisnjenim zrakom s tipkami na konzoli, primerne so za okvirje, profile in obdelovance nepravilnih oblik.

Pravokotne okvirne klešče za konzole Schmalz z vpenjalnim območjem 55–105 mm. Obdelovanec se vpne s stisnjenim zrakom s tipkami na konzoli, primerne so za ravne profile in okvirje.

Horizontalne okvirne klešče za konzole Schmalz z vpenjalnim območjem 0–140 mm. Obdelovanec se bočno vpne s stisnjenim zrakom s tipkami na konzoli.
