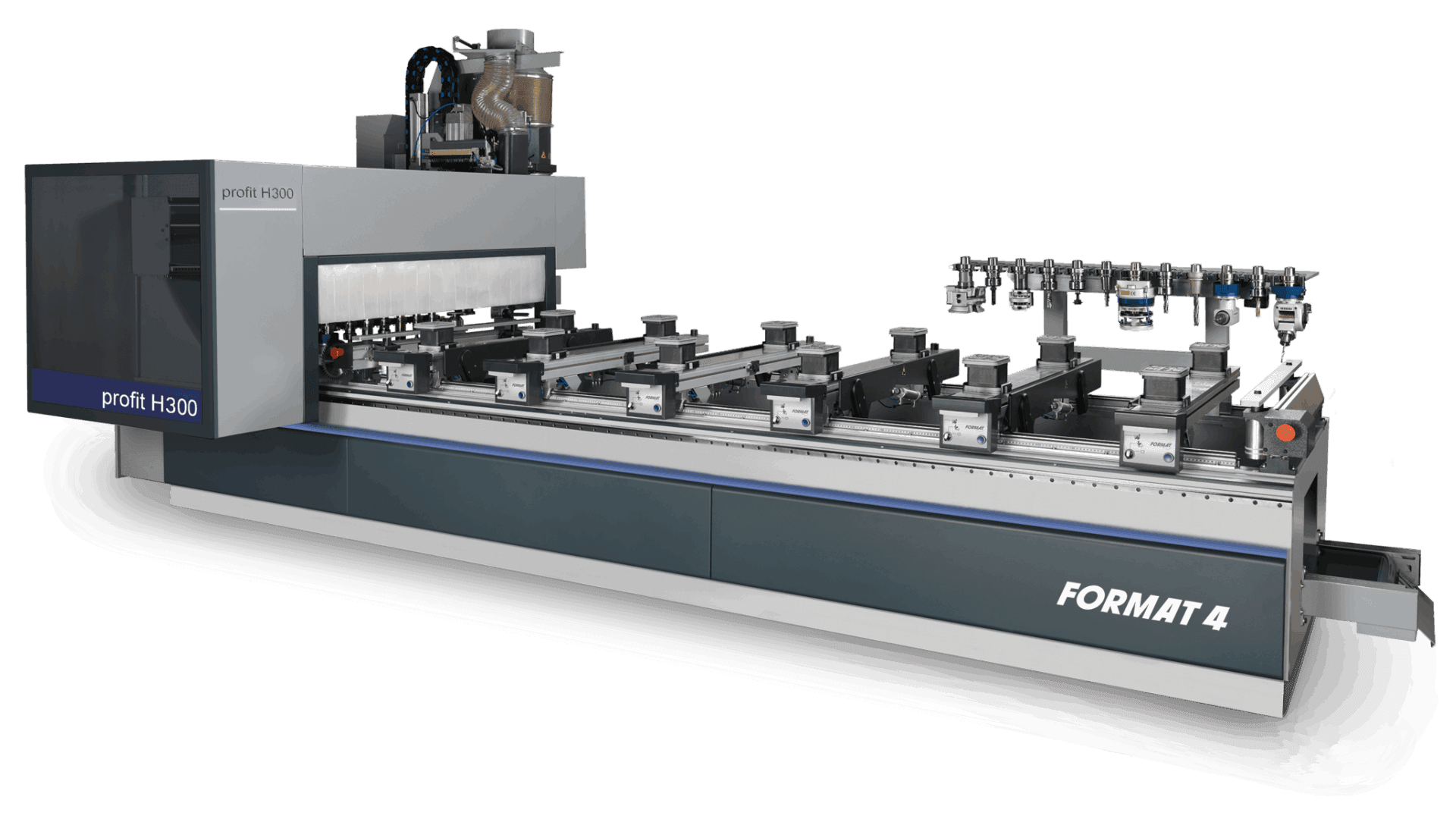

Format4 Profit H300R

Predstavitev – Format4 Profit H300R

Tehnični podatki – Format4 Profit H300R

Dimenzije

—

Konstrukcija & teža

Monolitno jekleno ogrodje

3900 kg

Delovne dimenzije

x-os

3300 mm

y-os

1580 mm

z-os

125 mm

Hodi delovnih osi

x-os

4000 mm

y-os

1970 mm

z-os

500 mm

Sistem pomika osi

x-os

po zobati letvi

y-os

vijačno vreteno

z-os

vijačno vreteno

Hitrosti pomikov

x-os

80 m/min

(z Bumperji je omejitev 25m/min)

y-os

80 m/min

z-os

25 m/min

Hitrosti pomikov

x-os

80 m/min

(z Bumperji je omejitev 25m/min)

y-os

80 m/min

z-os

25 m/min

Zahtevan tlak za stisnjen zrak

na vhodu

8 barov

minimalni delovni

6 barov

Enota za rezkanje

Moč motorja  12 kW  (maksimalna moč pri 12.000 obratih na minuto)

1.000 - 24.000 obratov na minuto. (Krmiljenjo preko frekvenčnega pretvornika)

Tekočinsko hlajenje motorja preko hladilnika.

Keramični ležaji.

Pnevmatsko vpenjanje orodij tipa HSK-F63 preko skladišča orodij

Pnevmatsko krmiljena odsesovalna kappa na dveh pozicijah

Maksimalna teža orodij  7,5 kg.

Dodatne klešče za fiksiranje dodatnih agregatov na motor.

Enota za vrtanje

Vrtalni agregat z vgrajeno žago v x-osi  model DH-16 4H 2S.

16 vrtalnih agregatov (12 vertikalnih vrtalnih glav, 4 horizontalne vrtalne glave)

Vpenjanje stebla s premerom

stebla 10 mm.

Maksimalni hod 70 mm

Maksimalna dolžina svedrov 70 mm

Vrtalni agregat pokriva celotno delovno območje

z vsemi agregati.

Enota žage

Fiksni agregat v smeri osi X + fiksni agregat v smeri osi Y

Premer lista 120 mm

Maksimalna širina lista 5 mm

6000 obratov na minuto

Linijsko skladišče za orodja na levi strani mize

12 pozicij

maksimalni premer orodja 250 mm

maksimalna dolžina orodja 240 mm

ENA POZICIJA ZA KOTNI AGREGAT

Delovna miza

x os 3300 mm

y os 1580 mm

Premični aluminijasti nasloni za vakuumske prijemalke.

4 naslone z dolžino 1580 mm

Vakuumske prijemalke

Prijemalke tipa TL (Schmalz) višine 100 mm z dvojnim kanalom podtlaka:

8 komadov z dimenzijo 140 x 115 mm (H=100mm)

4 komadi z dimenzijo 125 x 75 mm (H=100mm)

Delovna območja

1 delovno območje

Paket vsebuje 1 stopalko za potrditev postavitve obdelovanca na posamezno delovno območje.

Pozicioniranje prijemalk

Pozicioniranje s pomočjo laserske naprave, ki je montirana na premični konzoli in ga vodi krmilnik. Ročna postavitev prijemalk na mizo.

Dvižne letve

Uporabljamo za lažje nakladanje in razkladanje  obdelovancev

4 komadi

Maksimalna teža na posamezni letvi je 20kg.

Stopalka

Za potrditev postavitve obdelovanca na posamezno delovno območje.

Priključki za kontrašablone

1 priključek za delo s kontrašablonami na levi strani mize.

Dve vrsti prislonov za obdelovance

6 sprednjih

6 zadnjih

2+2 stranska

Vakuumska črpalka

En kos

Pretok zraka 90 m3/h

Mazanje vodil

Avtomatsko centralizirano

Odsesovalni sistem

Centralizirano z enotnim izhodom za enostaven priključek na odsesovalni sistem v delavnici.

Priključek za odsesovalno cev:  250 mm

Zahtevan pretok zraka za odsesovanje: 3500 m3/h (20m/s, 1000 Pa)

Varovanje

z linijskimi fotocelicami

Ograja iz treh strani z vrati

STOP stikala na sprednji strani stroja, prenosni tipkovnici in krmilniku

Krmiljenje stroja

Krmilnik je izveden preko osebnega računalnika.

Standardno je računalnik na fiksni konzoli. (Opcija: mobilna konzola)

Strojni del krmilnika je sestavljen iz naslednjih komponent:

TRDI DISK, 24" VIDEO LCD MONITOR, DVD-RW, operacijski sistem WINDOWS 7, MREŽNA KARTICA LAN, 2 x USB, priključek ob monitorju, nosilec za papir.

Prenosna komanda

Je vključena. Omogoča nastavitev hitrosti osi s pomočjo potenciometra in pozicioniranje prijemalk s pomočjo premičnega laserja.

Dodatni programi

WOOD FLASH program za krmiljenje stroja v slovenskem jeziku.

2 licenci, ena za računalnik na stroju in ena za dodatno delovno postajo

WSC program za postavitev prijemalk in zagon delovnih programov

2D simulator

Tools manager za nastavitev vseh orodij in program za postavitev orodij na stroju. Grafični urejevalnik za pripravo delovnih programov.

SPLOŠNI MAKROJI / PODPOGRAMI za enostavno izvajanje različnih vrst obdelav (od rezkanja poljubnih oblik do obdelav na stranicah omaric);

Parametrični program za izdelavo NOTRANJIH VRAT z vključenimi funkcijami za grobo in fino formatiranje (rezkar ali žaga), brazdanje in spodnja obdelava, izdelavo utorov za ključavnice, kljuke in cilindra, vse vrste pantov, odprtin za zračnike, kukala in različnih vrst zapiral. Posebej so pripravljeni programi za leva in desna vrata.

Program za izdelavo napisov in poglobitev/čiščenje poljubnih kontur. Uporaba 300 parametrov na program za izdelavo pametnih rešitev po meri kupca. Neomejeni uvoz DXF formata iz drugih programov. Grafični 3D prikaz vseh programov.

Ostale karakteristike urejevalnika programov:

-       CAD ukazi (vrtenje, premikanje, ponovitve, risanje kontur v polyline ali spline obliki, pomoč pri risanju)

-       Rezkanje napisov (vse TrueType pisave iz računalnika)

-       Izpraznitve poljubnih kontur s poljubnimi orodji (izbira strategije)

-       Povečava in pomanjšava kontur

-       Nastavitev logičnih pogojev v program

-       Uporaba do 300 parametrov/spremenljivk (+ dodatni parametri preko uvoza podprogramov)

-       Interpoliranje rezkalnih poti (glajenje krivulj)

-       Dodajanje virtualnih/navideznih ravnin v poljubni poziciji, ki poenostavljajo uporabo kotnih agregatov (četrte in pete osi)

-       Uporaba podprogramov (gnezdenje obdelav)

-       Nastavitev optimizacije obdelav (vrstni red za krajši čas obdelav) in povezave več programov na mizi z optimizacijo menjave orodij

Teleservis

Paket za TELESERVIS preko Interneta: Omogoča povezavo med računalnikom stroja in servisnim centrom, kar omogoča direktna in hitra posredovanja na parametrih stroja, na posameznih delovnih programih in vgrajevanje morebitnih novejših verzij programov.

Potreben je dovod internetne linije do računalnika na stroju.

Dodatki vključeni v ceno

Navodila za uporabo in vzdrževanje stroja v slovenskem jeziku.

Električne in pnevmatske sheme.

Priročnik za rezervne dele.

Komplet ključev.

Ročna črpalka za mazanje.

Orodja vključena v ceno

Vpenjalna glava HSK-F63 (1 kom. - desna)

Stročnica za vpenjalne glave s premerom po izbiri (1 kom.)

10 svedrov po izbiri (premeri 5, 8, 35mm)

Palični diamantni rezkar za formatiranje (1 kom., premer 18mm, H=43mm)

Linearni prislon

Na levi in desni strani mize.

Omogoča lažjo pozicioniranje obdelovancev na mizi ne glede na obliko.
