Razrezovalke plošč · Horizontalne razrezovalke
Format4 Kappa automatic 85 edition
Natančnost, zmogljivost in učinkovitost v enem
Predstavitev – Format4 Kappa automatic 85 edition
Kompaktna horizontalna razrezovalka plošč s pritisnim nosilcem (»pressure beam«) za učinkovit serijski razrez pohištvenih plošč, iverala, MDF-ja in plastičnih materialov. Z dolžino reza 3.200 mm in višino reza 85 mm razreže cel paket plošč hkrati — idealna za manjše in srednje mizarske delavnice, ki želijo avtomatiziran in ponovljiv razrez standardnih formatov.
Zakaj prepriča:
- 85 mm višine reza – več plošč naenkrat pomeni večjo storilnost z manj prehodi
- Močan 9 kW (12 KM) žagin motor z listom Ø 320 mm za čist rez tudi debelejših paketov
- Avtomatsko potiskalo s 6 primeži (1-prstni, odpiranje 80 mm) za natančno, ponovljivo pozicioniranje paketa
- Ločeno predrezilo 1,1 kW (Ø 150 mm) – robovi brez odkruškov na spodnji strani
- Zvezno nastavljiv pomik 1–60 m/min, hiter povratek 60 m/min
- Pnevmatski pritisni nosilec (do 3 bar) drži paket mirno med rezom
- Intuitivno upravljanje prek 15″ barvnega zaslona na dotik (PC krmilje, Windows 10) + teleservis
- Mize z zračno blazino za lahkotno rokovanje s ploščami
- Avstrijska kakovost Format4 (Felder Group)
Dokumenti
Tehnični podatki – Format4 Kappa automatic 85 edition
- Električni priključek in motor
Električni priključek: 3×400 V
Frekvenca: 50 Hz
Moč glavnega motorja: 9 kW
- Rezalna zmogljivost
Dolžina reza: 3200 mm
Delovno območje potiskala materiala: 3200 mm
Smer rezanja: proti prislonu
Nastavljiva podajalna hitrost: 1–60 m/min
Hitrost vračanja žaginega vozička: 60 m/min
- Žagalna enota
Premer glavnega žaginega lista: 320 mm
Največji izstop žaginega lista oziroma višina reza: 85 mm
Ročna nastavitev višine reza: 40 ali 85 mm
Predrezilna enota: 1,1 kW
Pnevmatsko spuščanje predrezila
Premer predrezila: 150 mm
- Pritisni nosilec
Pnevmatsko krmiljen pritisni nosilec
Pnevmatsko nastavljiv kontaktni tlak do največ 3 bar
Samodejna pritisna naprava za obdelovance širine 50–1200 mm
Tlak pritisne naprave nastavljiv do največ 3 bar
- Delovne mize
Leva kotna miza z zračno blazino: 2300×600 mm
Kotni prislon: 2000 mm
Dve delovni mizi z zračno blazino: 2300×600 mm
Premična izvedba stranskih miz
- Krmilnik stroja
Računalniško krmiljenje
Operacijski sistem Windows 10
15-palčni barvni zaslon na dotik
Paket za oddaljeno servisno podporo prek interneta
Stikalna plošča na zračni mizi

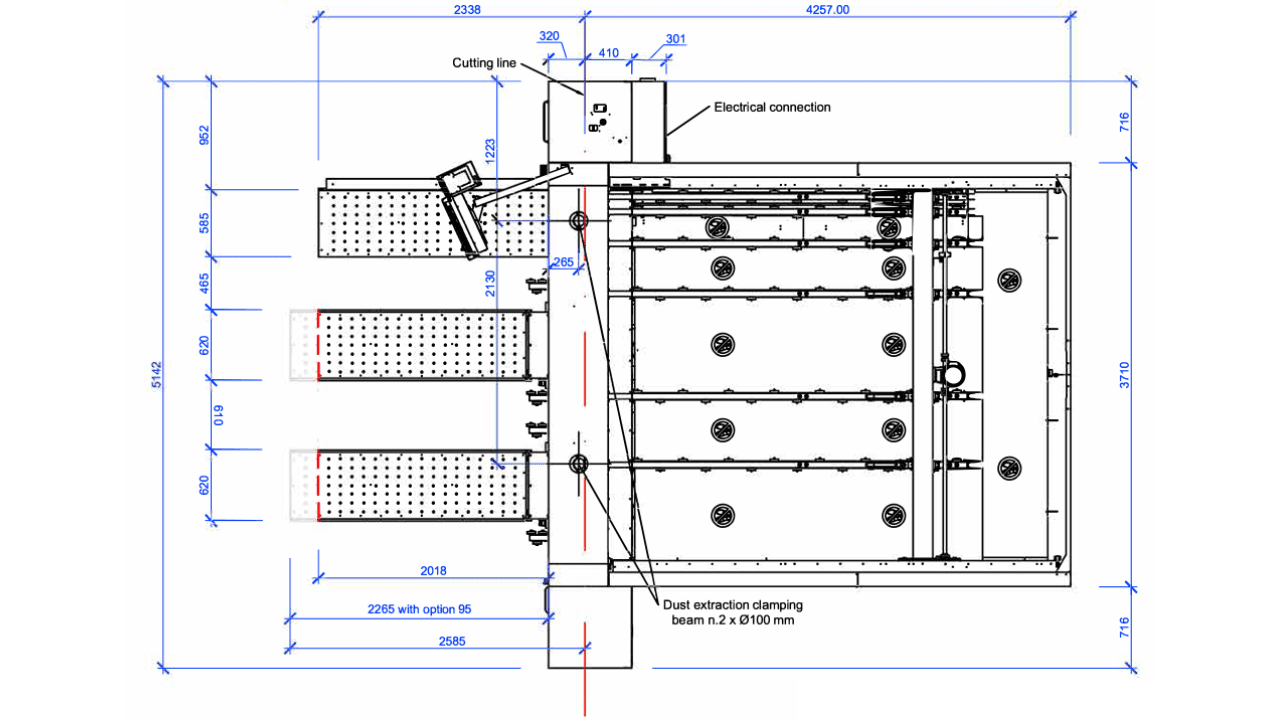

- Dimenzije in priključki
Dolžina: 6842 mm
Širina: 5142 mm
Potreben tlak stisnjenega zraka: 6 bar
Poraba zraka: približno 370 Nl/min
Odsesovalni priključki: Ø120/100/100 mm
Masa stroja: približno 3500 kg
Dodatna oprema – Format4 Kappa automatic 85 edition
Žagin voziček
22
25
Delovna miza
32
Potiskalo materiala in prijemala
34
Krmiljenje stroja
61
Dvižna miza
95APri ploščah, večjih od 2800 mm, je priporočena dolžina reza 4300 mm.
95Standardne stranske mize nadomestijo robustne, popolnoma samodejno krmiljene škarjaste dvižne mize. S tem se močno poveča učinkovitost ter občutno izboljša udobje pri upravljanju stroja.
96Samodejne sprednje dvižne mize predstavljajo nadaljnji korak k avtomatizaciji. Na njih je mogoče začasno odložiti sklade plošč višine do 240 mm, nato pa plošče obdelovati posamično.Ni združljivo z dodatkom 95 (Dve sprednji dvižni mizi).
Ardis module 1
700Začetni paket za optimizacijo.
Omogoča maksimalno vnos 135 komponent razporejenih na 45 vrsticah
(primer: 45 dimenzij elementov istega materiala. Skupaj maksimalno število 135 komadov)
Ardis module 2
710Omogoča povezavo programa s strojem in pripravo podatkov za razrez.Zahteva obvezno izbiro dodatka 700 (Optimizacijski program ARDIS: Modul 1).
711Zahteva obvezno izbiro dodatka 710 (Optimizacijski program ARDIS: Modul 2).
767Zahteva obvezno izbiro dodatka 715 (Postprocesor za razrezovalko Kappa automatic (PC7000)).
715Zahteva obvezno izbiro dodatka 710 (Optimizacijski program ARDIS: Modul 2).
Ardis module 3
720Modul za naprednejšo obdelavo podatkov in označevanje kosov.Zahteva obvezno izbiro dodatka 710 (Optimizacijski program ARDIS: Modul 2).
725Zahteva obvezno izbiro dodatka 723 (Tiskanje nalepk na stroju Kappa automatic).
726Zahteva obvezno izbiro dodatka 723 (Tiskanje nalepk na stroju Kappa automatic).Ni združljivo z dodatkom 711 (Tiskanje nalepk v pisarni).
727Zahteva obvezno izbiro dodatka 720 (Optimizacijski program ARDIS: Modul 3).
728Zahteva obvezno izbiro dodatka 720 (Optimizacijski program ARDIS: Modul 3).
759Razporejanje kosov tako, da se vzorec ali smer lesnih vlaken ujema + funkcija za razporeditev oziroma prikaz dekorja in kosov.Zahteva obvezno izbiro dodatka 720 (Optimizacijski program ARDIS: Modul 3).
723Zahteva obvezno izbiro dodatka 720 (Optimizacijski program ARDIS: Modul 3).
Ardis module 4
740Optimizacijski program ARDIS: Modul 4Zahteva obvezno izbiro dodatka 720 (Optimizacijski program ARDIS: Modul 3).
748Zahteva obvezno izbiro dodatka 740 (Optimizacijski program ARDIS: Modul 4).Zahteva obvezno izbiro dodatka 747 (Program za vodenje mrežne licence).
749Zahteva obvezno izbiro dodatka 740 (Optimizacijski program ARDIS: Modul 4).
747Zahteva obvezno izbiro dodatka 740 (Optimizacijski program ARDIS: Modul 4).
750Zahteva obvezno izbiro dodatka 740 (Optimizacijski program ARDIS: Modul 4).
741Zahteva obvezno izbiro dodatka 740 (Optimizacijski program ARDIS: Modul 4).
744Zahteva obvezno izbiro dodatka 740 (Optimizacijski program ARDIS: Modul 4).
743Zahteva obvezno izbiro dodatka 740 (Optimizacijski program ARDIS: Modul 4).
745Zahteva obvezno izbiro dodatka 740 (Optimizacijski program ARDIS: Modul 4).
775Zahteva obvezno izbiro dodatka 740 (Optimizacijski program ARDIS: Modul 4).
776Zahteva obvezno izbiro dodatka 740 (Optimizacijski program ARDIS: Modul 4).
783Zahteva obvezno izbiro dodatka 740 (Optimizacijski program ARDIS: Modul 4).
782Zahteva obvezno izbiro dodatka 740 (Optimizacijski program ARDIS: Modul 4).
