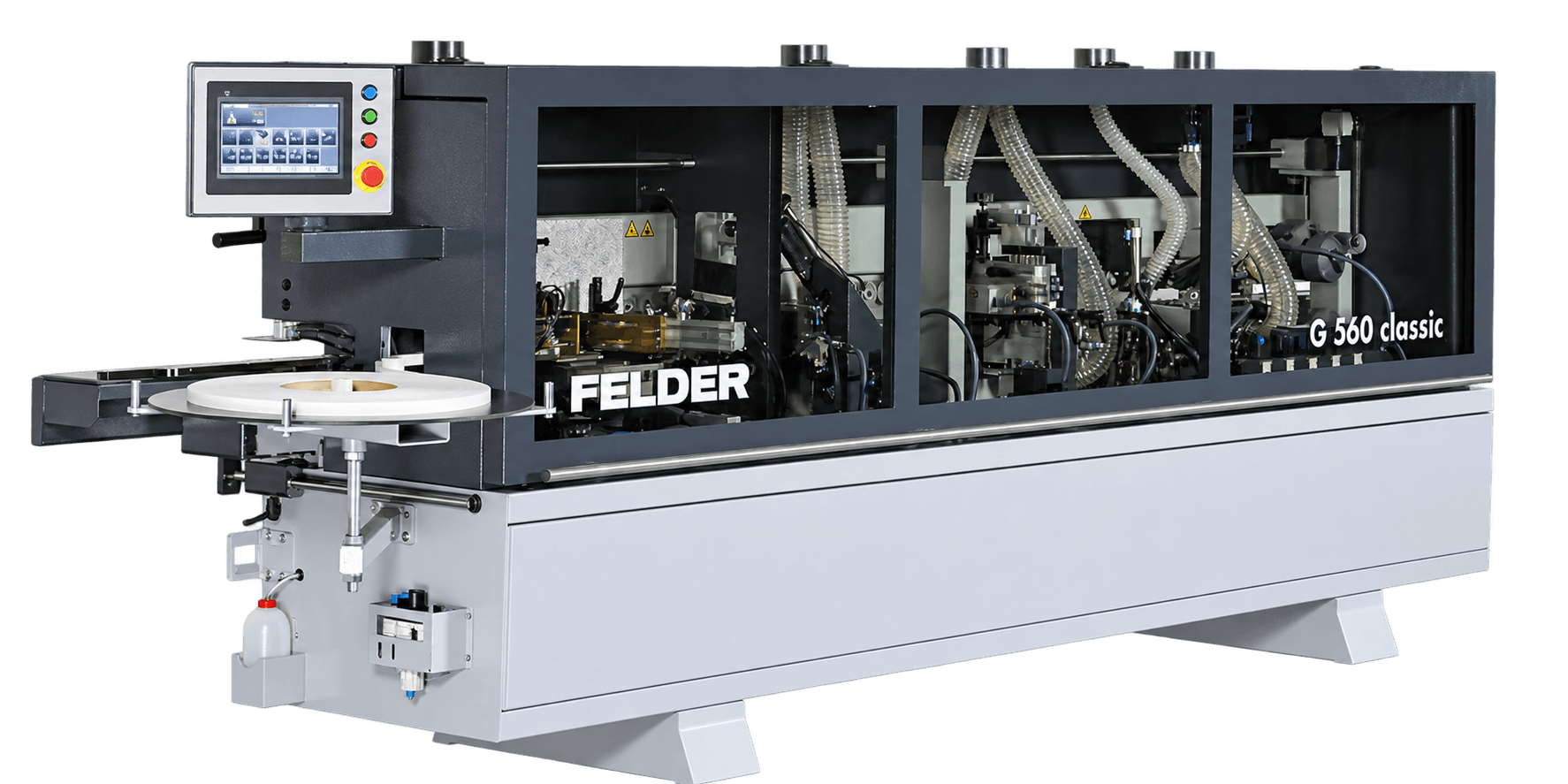

Felder G 560 classic

FELDER G 560 classic je profesionalna robna lepilka za učinkovito in natančno obdelavo ploščnih materialov. Robustna konstrukcija, verižni podajalni sistem in dobro usklajeni agregati omogočajo stabilen potek obdelave ter visoko kakovost robov pri vsakodnevni uporabi.

Stroj omogoča obdelavo robnih nalimkov debeline 0,4–5 mm ter obdelovancev debeline 8–50 mm. Hitrost podajanja znaša 9 m/min, kar omogoča učinkovito delo tudi pri večjih količinah materiala.

G 560 classic je opremljen z agregati za predrezkanje, nanos lepila, pritisk robnega nalimka, čeljenje, rezkanje in končno obdelavo. Zaradi kompaktne zasnove glede na zmogljivost, enostavnega upravljanja in možnosti dodatne opreme je primeren za profesionalne mizarske delavnice, ki potrebujejo zanesljiv in prilagodljiv robni lepilni stroj.

Dokumenti

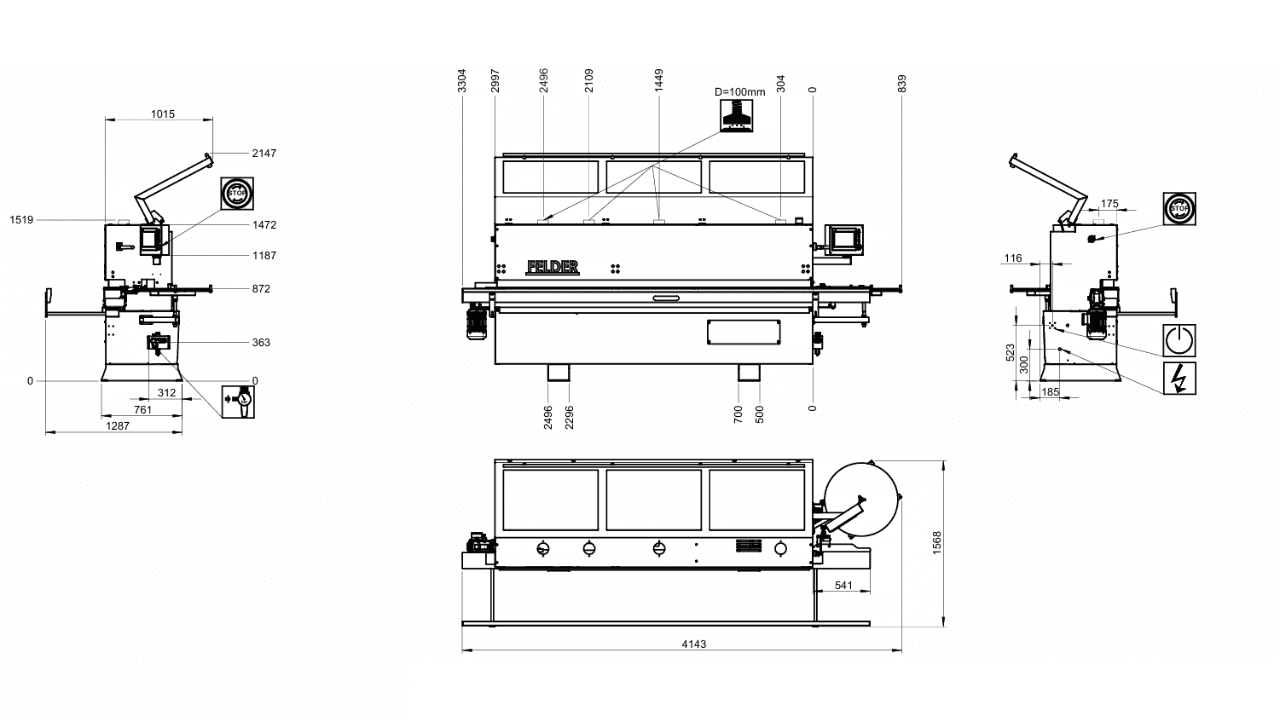

Dimenzije: Dolžina: 4143 mm
Širina: 1568 mm
Višina: 1519 mm
Dimenzije obdelovanca: Debelina: 8-50 mm
Minimalna širina: 70 mm
Minimalna dolžina: 140 mm
Debelina nalimkov v navitku: 0,4-3 mm
Debelina paličnih nalimkov: 0,4-5 mm
Podajanje obdelovanca: Masivni verižni podajalni sistem s Click-Pad elementi zagotavlja natančen in stabilen pomik obdelovanca skozi stroj.
Hitrost podajanja znaša 9 m/min
Podpora in podajanje robnih nalimkov: Izvlečna podpora obdelovanca se razširi za 450 mm in olajša obdelavo širših plošč. Nosilna plošča za kolut ima premer Ø720 mm. Stroj omogoča obdelavo PVC/ABS nalimkov iz koluta, trakove oziroma nalimke do 5 mm pa je mogoče podajati posamično.
Predrezkalna enota: Dva nasproti vrteča se diamantna rezkarja pripravita raven in čist rob obdelovanca pred lepljenjem. Enoto poganjata dva motorja po 0,75 kW pri 12.000 vrt/min. Premer rezkarjev znaša Ø70 mm, odvzem materiala pa je ročno nastavljiv od 0 do 2 mm.
Pnevmatske škarje in pritisna enota: Škarje samodejno odrežejo robni nalimek iz koluta pred nadaljnjo obdelavo. Namenjene so PVC/ABS nalimkom iz koluta debeline do 3 mm.
Pritisni valji enakomerno pritisnejo robni nalimek na obdelovanec ter zagotovijo zanesljiv in kakovosten lepilni spoj.
Lepilna enota: Izmenljiva teflonsko prevlečena lepilna posoda ima kapaciteto približno 1,5 kg lepilnega granulata. Mikro nastavljiv nanašalni valj omogoča natančno doziranje lepila, sistem pa je primeren za uporabo z EVA in PUR lepili.
Čelilna enota: Čelilna enota je sestavljena iz dveh neodvisnih motorjev po 0,55 kW, ki dosegata 12.000 vrt/min. Obe žagini enoti je mogoče ročno nagibati med 0° in 10°, kar omogoča natančen odrez sprednjega in zadnjega viška robnega nalimka.
Multifunkcijska rezkalna enota: Enota uporablja dva motorja po 0,55 kW s hitrostjo 12.000 vrt/min. Omogoča ravno, radijsko in poševno rezkanje robnih nalimkov. Serijsko je opremljena z orodji za radij R2 mm.
Enota za strganje radija: Odstranjuje sledi radijskega rezkanja na robnem nalimku ter z zelo finim odvzemom materiala zagotavlja gladek in kakovostno obdelan rob.
Standardno je opremljena s strgalom za radij R2 mm. Vklop je ročen, nastavitev mehanska, pnevmatski izklop enote pa je serijski.
Polirna enota: Polirna enota je sestavljena iz dveh elektromotorjev s tekstilnima polirnima kolutoma. Namenjena je čiščenju in poliranju zgornjega ter spodnjega dela ABS/PVC robnega nalimka ter zagotavlja kakovosten končni videz.
Upravljanje stroja: Stroj je opremljen z 10,4-palčnim zaslonom na dotik. Omogoča vklop in izklop posameznih agregatov, nastavitev temperature lepila, spremljanje količine obdelanega materiala, servisnih intervalov in prikaz napak.
Priključki: Električni priključek: 3×400 V, 50 Hz
Priključna moč: 8,4 kW, nazivni tok 16 A
Stisnjen zrak: 7-10 bar, poraba do 300 Nl/min
Odsesovanje: 6×Ø100 mm
Teža stroja: 1100 kg

Units

47
Rezkar z zamenljivimi rezili omogoča natančno predrezkanje roba obdelovanca pred nanosom lepila. Obrabljena rezila je mogoče hitro zamenjati brez menjave celotnega orodja.
43
Predhodno segreje rob obdelovanca in s tem izboljša oprijem robnega nalimka ter trdnost lepilnega spoja.
66
Omogoča hitro menjavo med različnimi vrstami ali barvami lepila ter poenostavi čiščenje in vzdrževanje. Nameščena je namesto standardne lepilne enote.
90
Omogoča obdelavo robov z radijema R1 mm in R2 mm na isti multifunkcijski rezkalni enoti. Tako je mogoče stroj hitro prilagoditi različnim robnim trakovom brez menjave rezkalnega orodja.

Finishing units

20
Površinsko strgalo odstranjuje ostanke lepila ob lepilnem spoju in poskrbi za čisto površino obdelovanca ter kakovosten končni videz roba.
32
Nameščena je pred polirno enoto in z nanosom čistilnega sredstva pomaga pri čiščenju ter končni obdelavi robov.
42
Nameščena je na vhodu v stroj, pred predrezkanjem. Ločilno sredstvo preprečuje oprijem lepila na površino obdelovanca in olajša njegovo odstranjevanje v nadaljnjih fazah obdelave.
Ni združljivo z: 44
53
Povečuje drsnost kopirnikov posameznih agregatov ter zmanjšuje trenje in nevarnost poškodb na površini obdelovanca.

Ostalo

220-100
Omogoča hitro menjavo med različnimi vrstami ali barvami lepila ter poenostavi čiščenje in vzdrževanje.
Teflonska prevleka omogoča lažje čiščenje posode in grelnega oziroma nanašalnega sistema. Kapaciteta posode znaša 1,5 kg lepila.
200-106
Mobilni čistilni voziček s funkcijo predgretja omogoča hitro menjavo lepila ter enostavnejše čiščenje lepilne posode in nanašalnega valja. Namenjen je lažjemu in učinkovitejšemu vzdrževanju lepilnega sistema.
200-107
Zrakotesna posoda omogoča varno shranjevanje izmenljive lepilne posode med menjavami. Vgrajen razvlaževalnik pomaga upočasniti strjevanje lepila, zato je posebej primerna za uporabo s PUR lepili.
202-122
Omogoča pregledno shranjevanje več kolutov robnih nalimkov ob stroju. Hkrati lahko nadomesti nosilno ploščo in omogoča neposredno podajanje nalimka v stroj.
202-123
Omogoča prostorsko varčno in pregledno shranjevanje več kolutov robnih nalimkov ob stroju.
202-129
Omogoča shranjevanje do dveh lepilnih posod s PUR lepilom v zaščitni atmosferi z dušikom. S tem upočasni strjevanje lepila, podaljša njegovo uporabnost in olajša menjavo različnih PUR lepil.
220-128
Zmanjša količino lepila v lepilni posodi in omogoča učinkovitejše delo z manjšimi količinami lepila. Hkrati poenostavi čiščenje in zmanjša porabo lepila. Primeren je za temperature do 150 °C.
