Rezkalni stroji · Mizni rezkarji
Felder F 900 M
Rezkalni stroj
Predstavitev – Felder F 900 M
Dokumenti
Tehnični podatki – Felder F 900 M
- Rezkalni agregat
Moč motorja je 7,5 KM (5,5 kW)
Napetost 3 x 400V, 50Hz
Avtomatski zagon motorja: Zvezda-trikot (zmanjšan zagonski tok)
Za optimalen prenos moči iz motorja na vreteno je v uporabi širok "Poly V" jermen .
- Pet hitrosti vrtenja rezkarja
3.500/4.500/6000/8000/10000 obratov na minuto
Menjava hitrosti vretena iz sprednje strani stroja.

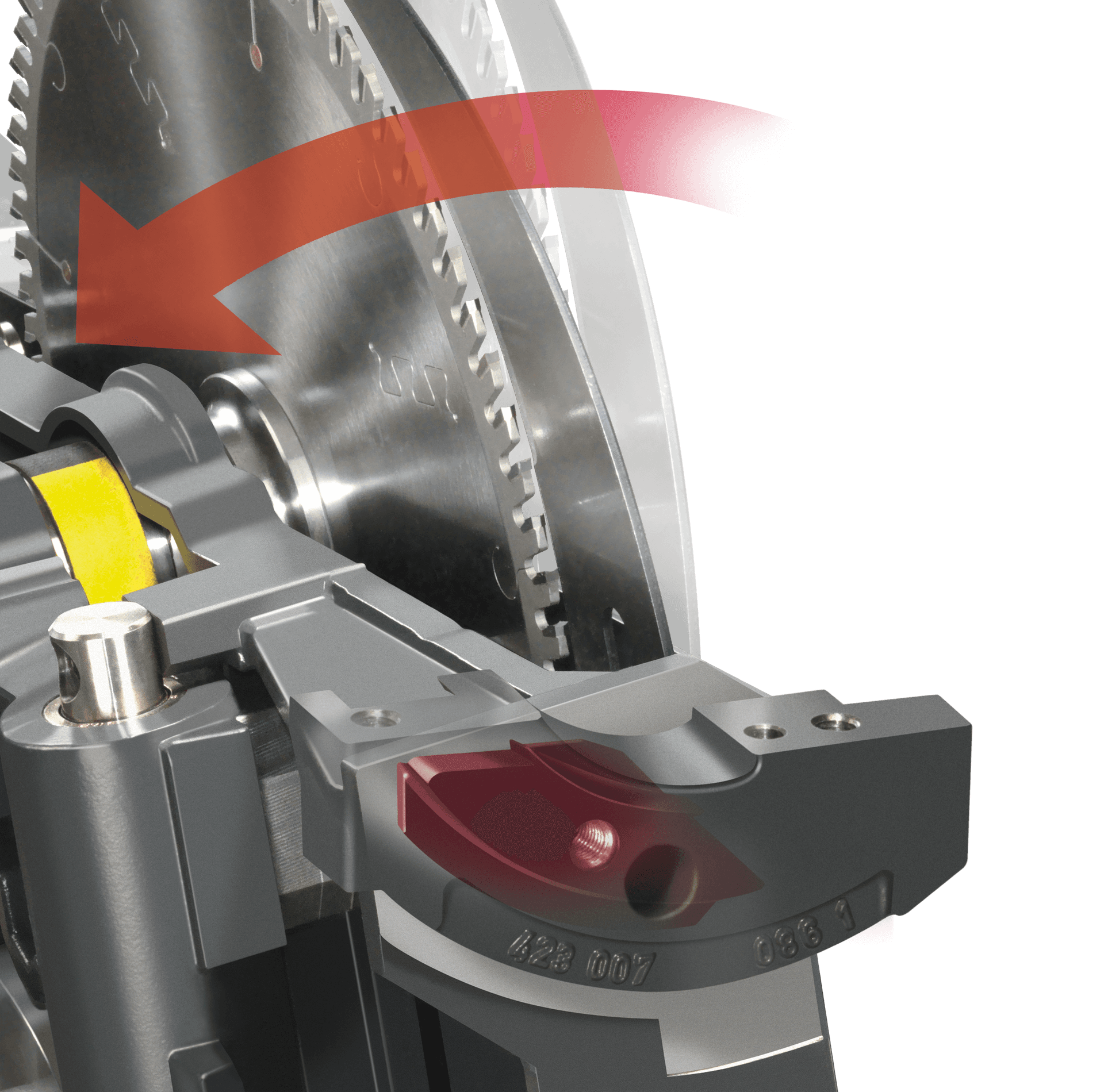

- Ročni nagib vretena rezkarja
Nastavljivost od 90 do -45 stopinj
- Premer delovnega vretena
Ø 30 mm
Opcija je 32, 35, 40 in 50 mm
- Višina delovnega vretena
140 mm (160 mm pri vretenih Ø 40 in 50 mm)
- Velika odprtina v mizi
Premer odprtine 320 mm
Velika odprtina omogoča operacije čepljenja z varnim pozicioniranjem orodja pod delovno mizo.

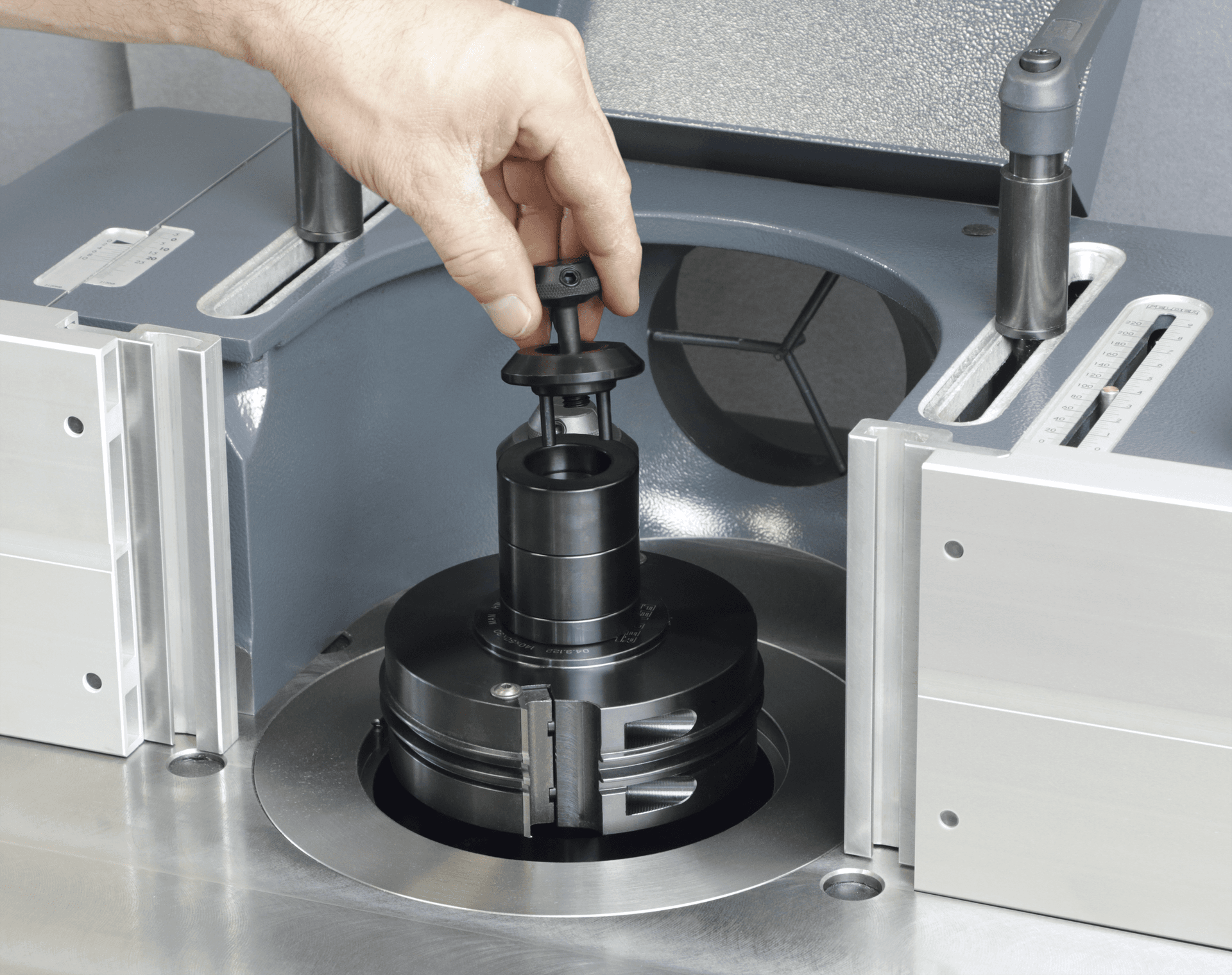

- Hitra menjava vreten
Sistem omogoča hitro zamenjavo vreten z predmontiranimi orodji, brez potrebe po ročni menjavi rezkarjev in ponovne nastavitve.
Menjavo lahko izvedemo v nekaj sekundah.
Posebnost tega sistema je možnost montiranja visokoturnih rezkarjev do hitrosti 15.000 obratov na minuto.
Stabilnost in natančnost zagotavljajo trije visoko kakovostni ležaji.
- MULTI nastavitveni sistem
Omogoča paralelen tek vodila, avtomatska ponovitev nastavitev po odmiku kape, vodilo je lahko prednastavljeno na želeno pozicijo, metrična skala za globino rezkanja.
- Zaščitna kapa '230'
Možnost montaže orodij premera do 230mm
- Teža stroja
730 kg
- Ostale karakteristike stroja
Močna toga konstrukcija stroja omogoča miren in tih tek stroja.
Glavno stikalo z možnostjo zaklepanja, električna zavora, nizkonapetostno krmiljenje, varnostno stop stikalo, zaščita motorja.
Stroj je izdelan po CE varnostnih normativih.
Dodatna oprema – Felder F 900 M
Električna oprema

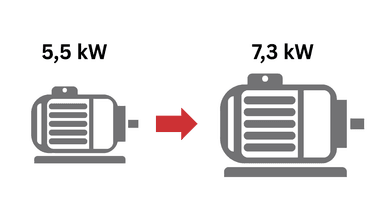

008Zmogljivejši motor z močjo 7,3 kW zagotavlja večjo rezervo moči pri zahtevnejših obdelavah in večjih obremenitvah stroja.
Namesto standardnega motorja 5,5 kW.
009Zmogljivejši motor z močjo 10 kW zagotavlja večjo rezervo moči pri zahtevnejših obdelavah in večjih obremenitvah stroja.
Namesto standardnega motorja 5,5 kW.
17Zahteva obvezno izbiro dodatka 110 (Električna nastavitev nagiba rezkalne glave).Omogoča brezstopenjsko nastavitev hitrosti rezkalnega vretena od 1.500 do 10.000 obr/min. Frekvenčni pretvornik omogoča natančno prilagoditev hitrosti uporabljenemu orodju in materialu ter zagotavlja mehak zagon motorja.
12Omogoča, da se ob zagonu stroja samodejno vklopi tudi priključena odsesovalna naprava. Tako je odsesovanje vedno aktivno med delovanjem stroja, brez ločenega ročnega vklapljanja.
- brez slike13
Prikazuje skupno število delovnih ur stroja in olajša načrtovanje rednih pregledov ter menjave obrabnih delov.
143-fazni CEE priključek s časovno zakasnjenim vklopom za napajanje dodatne opreme, kot pri uporabi podajalne naprave ali odsesovalne naprave.
Rezkalna enota
110

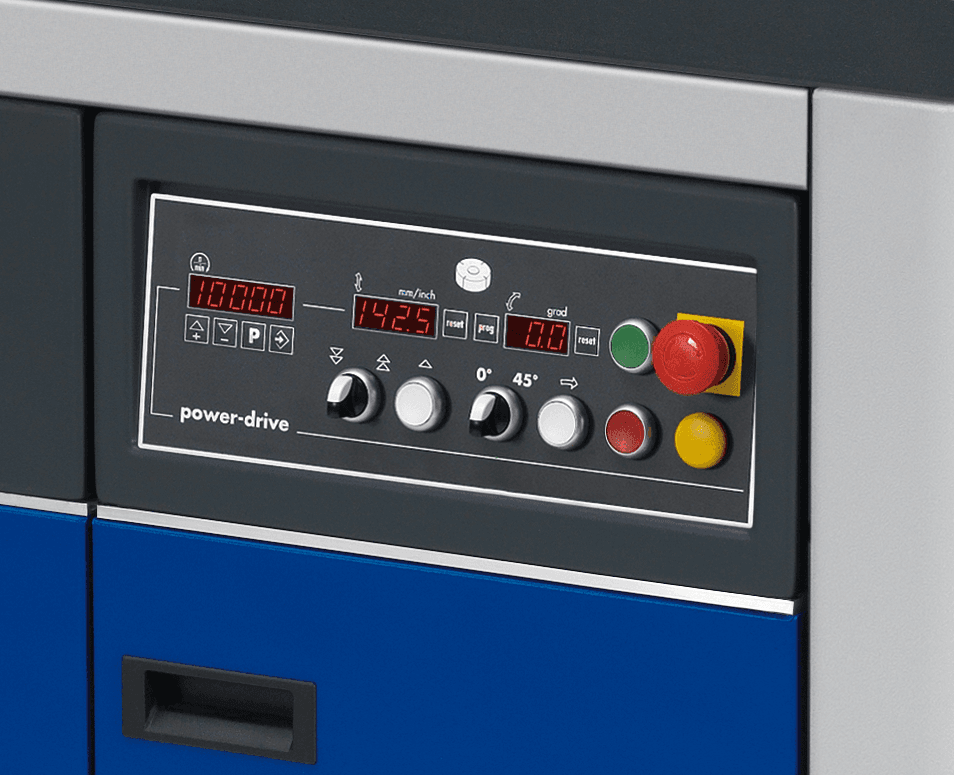

119Power Drive' F1 samo v kombinaciji z 110Zahteva obvezno izbiro dodatka 110 (Električna nastavitev nagiba rezkalne glave).
107Premer: Ø 32 mm
Delovna višina: 140 mm
Vgradi se namesto standardnega rezkalnega vretena Ø 30 mm.
106Premer: Ø 35 mm
Delovna višina: 140 mm
Vgradi se namesto standardnega rezkalnega vretena Ø 30 mm.
101Premer: Ø 40 mm
Delovna višina: 160 mm
Vgradi se namesto standardnega rezkalnega vretena Ø 30 mm.
102Premer: Ø 50 mm
Delovna višina: 160 mm
Vgradi se namesto standardnega rezkalnega vretena Ø 30 mm.
108Visokohitrostno rezkalno vreteno za uporabo rezkalnih orodij pri hitrosti do 15.000 obr/min. Primerno je predvsem za manjša rezkala in natančne rezkalne operacije. Vgradi se namesto standardnega rezkalnega vretena Ø 30 mm.
- brez slike127Zahteva obvezno izbiro dodatka 108 (Visokohitrostno rezkalno vreteno 15.000 obr/min).
117Varnostna vodila zapolnijo odprtino med prislonom in omogočajo neprekinjeno podporo obdelovanca čim bližje rezkalnemu orodju.
125Varnostni prislon dolžine 500 mm omogoča neprekinjeno podporo obdelovanca ob rezkalnem orodju ter povečuje varnost in natančnost pri rezkanju.
180Izvlečna letev dolžine 1270 mm zagotavlja dodatno oporo, v opremo pa je vključen tudi zasilni izklop.
183Podaljšek mize 670 mm na obeh straneh poveča podporno površino pri obdelavi dolgih in večjih obdelovancev. Izvlečna letev dolžine 2200 mm zagotavlja dodatno oporo, v opremo pa je vključen tudi zasilni izklop.
Neprekinjen podajalni sistem
226podajalna naprava Felder Vario 4
odmična miza podajalnika (212)
podpora za fiksiranje podajalnika
dodatna podpora za drugi strani
Pomembni dodatki
- brez slike215
212Omogoča hitro odstranitev podajalnika iz delovne mize.
