Kombinirani stroji · 5-funkcijski kombinirani stroji

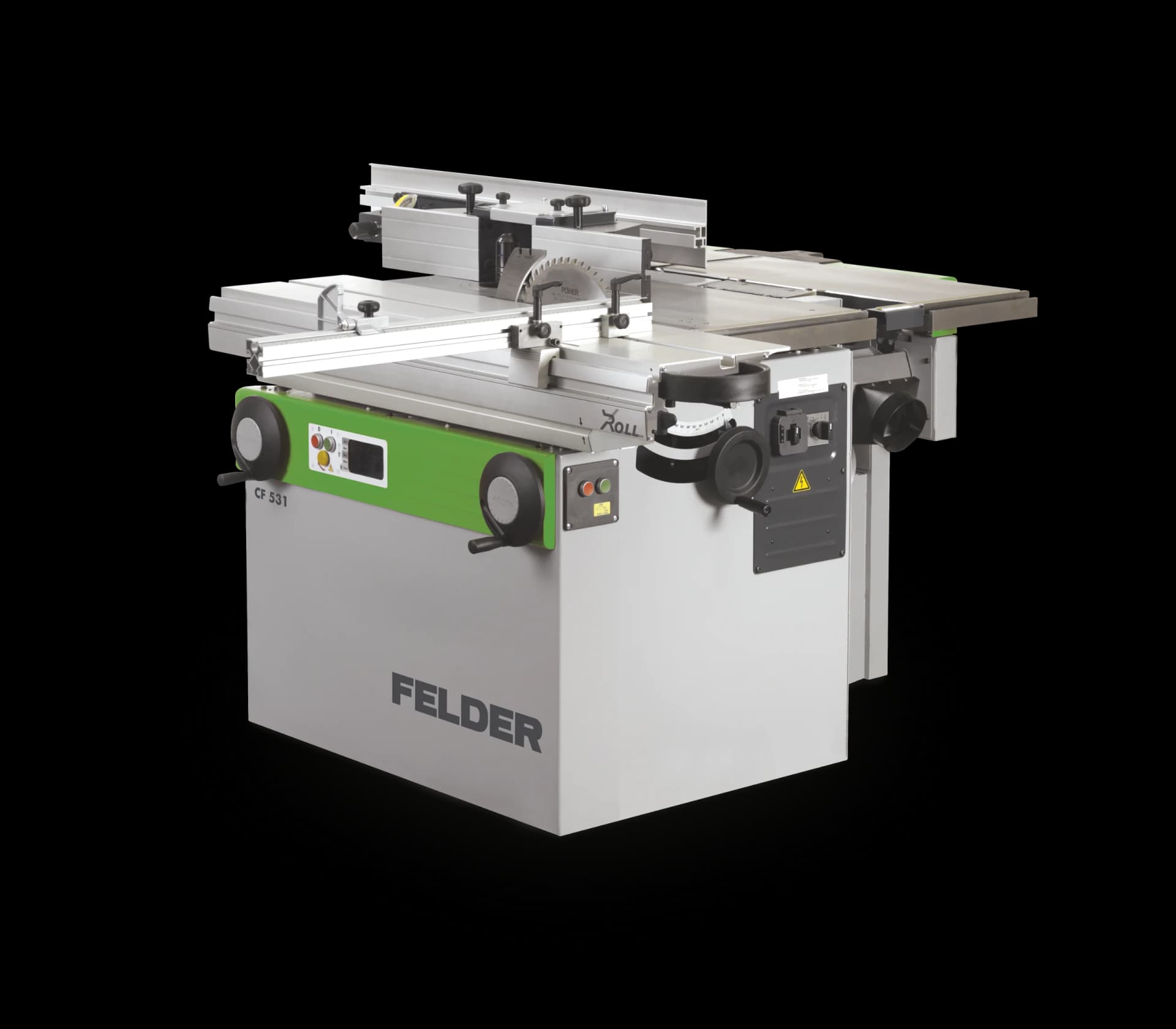

Felder CF 531

5-funkcijski kombinirani stroj

Felder CF 531 je 5-funkcijski kombinirani stroj, ki na približno 1,5 m² združi formatno žago, mizni rezkar ter poravnalni in debelinski skobeljnik, po želji pa še vrtalno-dolbilno napravo. Vsak agregat ima svoj motor z močjo 3,0 kW, zato je prehod z ene obdelave na drugo hiter: žagin list premera do 315 mm reže do višine 102 mm z nagibom od 90° do 45°, rezkalno vreteno Ø 30 mm z uporabno višino 100 mm se prav tako nagiba od 90° do 45° in ponuja štiri vrtilne hitrosti. Skobeljnik ima širino 310 mm in litoželezni poravnalni mizi skupne dolžine 1500 mm, debelinka pa sprejme obdelovance do višine 220 mm. Formatni voz z vodili X-Roll omogoča dolžino reza 1000 mm, serijsko pa sta priložena prečno vodilo 1300 mm in rezkalni prislon »220«.

Video predstavitev

Dokumenti

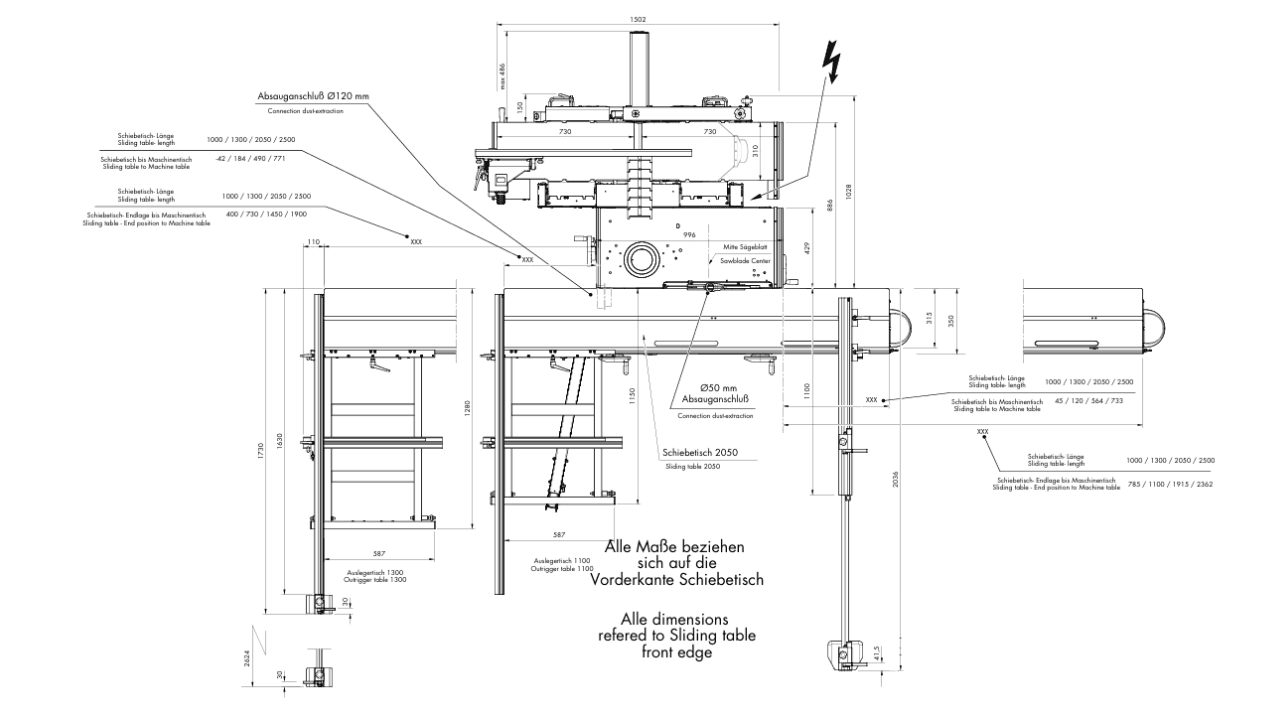

Dimenzije standarda stroja: Dolžina: 2180 mm
Širina: 1028 mm
Višina: 1500 mm
Delovna višina: 890 mm
Moč motorja: Žaga, rezkar in poravnalno-debelinski skobeljnik imajo vsak svoj motor z močjo 3,0 kW, zato pri prehodu z ene obdelave na drugo ni prestavljanja pogona.
Napetost: 3×400 V, 50 Hz
Zaščita motorjev: IP 55

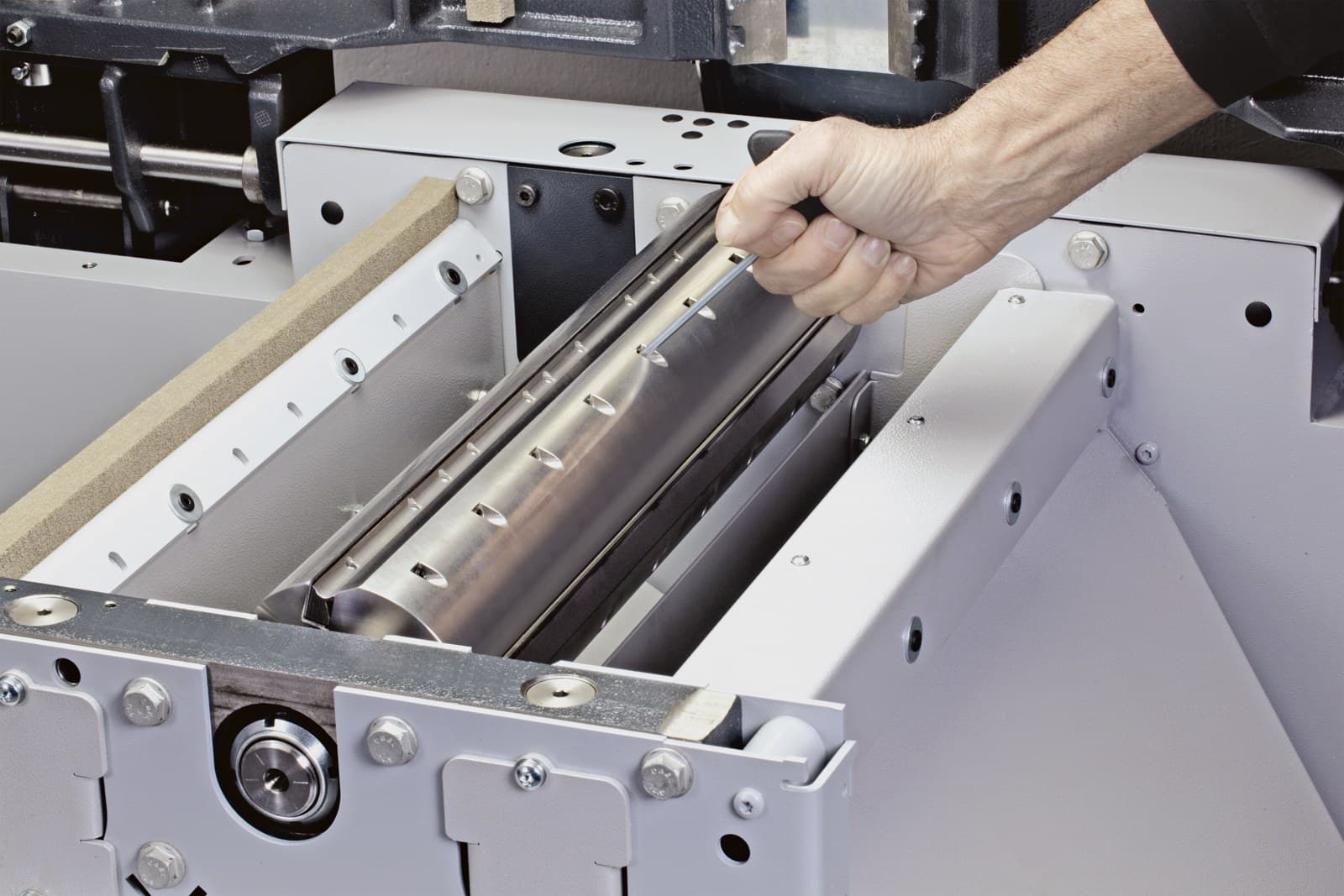

Skobeljna glava: 2-nožna skobeljna glava Felder premera 88 mm se vrti s 5.000 oziroma 6.000 vrtljaji na minuto. Samocentrirna rezila se zamenjajo v manj kot dveh minutah, brez merilnih pripomočkov in brez naknadnega nastavljanja.
Enota poravnalnega skobeljnika: Širina poravnavanja: 310 mm
Dolžina poravnalnih miz: 1500 mm
Največji odvzem: 5 mm
Najmanjša dolžina obdelovanca: 190 mm
Poravnalni prislon: 1150×150 mm, nagib 90°–45°
Enota za debelinsko skobljanje: Širina skobljanja: 306 mm
Dolžina mize: 540 mm
Višina skobljanja: 4–220 mm
Največji odvzem: 5 mm
Podajalna hitrost: 6 m/min
Žagin list: Nagib lista: 90°–45°
Največji premer lista: 315 mm
Višina reza: 102 mm
Vrtljaji: 4.700 obr/min
Vzdolžno vodilo: Aluminijasto vzdolžno vodilo ima serijsko fino nastavitev, skala je vgrajena v mizo stroja.
Širina reza: 800 mm
Mizni rezkar: Vreteno se nagiba nazaj od 90° do 45°, kot odčitate na skali, višino pa nastavljate s sprednje strani stroja.
Premer vretena: Ø 30 mm
Uporabna višina nad mizo: 100 mm
Vrtljaji: 3.000/6.000/8.000/10.000 obr/min
Odprtina mize: Ø 180 mm
Rezkalni prislon: Rezkalni prislon 220 sprejme orodja do premera 220 mm, plošči prislona sta dolgi 320 mm. Anodizirani aluminijasti plošči sta serijski, odrezki pa se odsesavajo prek priključka Ø 120 mm.
Formatni voz: Linearni vodilni sistem X-Roll Felder omogoča gladko in natančno pomikanje po kaljenih vodilih zaradi X-razporeditve valjčnih ležajev.
Dolžina reza: 1000 mm
Prečno vodilo: Prečno vodilo omogoča natančne prečne reze in se hitro namesti na formatni voz. Primerno je za vse dolžine formatnega voza.
Dolžina: 1300 mm
Odsesovanje: Poravnalka in debelinka: Ø 120 mm
Rezkalni prislon: Ø 120 mm
Žaga: Ø 120 mm, zaščitni pokrov žage Ø 50 mm
Pretok zraka: 814 m³/h pri 20 m/s
Teža stroja: 730 kg

Električna oprema

003
Enofazni električni priključek 1×230 V omogoča priklop stroja na običajno 230 V električno omrežje. Primeren je za delavnice brez trifaznega priključka.
007
Zmogljivejši motorji z močjo 4,0 kW zagotavljajo večjo rezervo moči pri zahtevnejših obdelavah in večjih obremenitvah stroja.
Namesto standardnih motorjev 3,0 kW.
28
Dodatno STOP stikalo omogoča hiter izklop stroja z drugega mesta in poveča varnost pri delu, predvsem kadar stroj uporabljata dve osebi.

Skobeljna glava

37
Udobnejša izvedba zaščite skobeljnega vretena, integrirana tako, da omogoča varno delo in dobro dostopnost obdelovanca.
39
Skobeljno vreteno s štirimi Felder sistemskimi noži zagotavlja miren tek, natančno skobljanje in enostavno menjavo oziroma obračanje rezil.
44
Spiralno skobeljno vreteno Silent-Power z obračalnimi karbidnimi rezili zagotavlja tišje delovanje, zelo kakovosten rez in manj trganja lesa. Spiralna razporeditev rezil omogoča enakomeren vlečni rez ter učinkovitejše odvajanje odrezkov.

Debelinka in podajalni pogon

51
Omogoča enostaven in natančen pregled nastavljene višine debelinske mize neposredno na ročnem kolesu.

Žagalna enota

82
Stroj je pripravljen za utorna orodja širine do 19,5 mm. V kombinaciji z DADO orodjem izdelate čiste in natančne utore v enem prehodu.
74
Mehansko gnano predrezilo zagotavlja čist rez brez krušenja pri obdelavi oplemenitenih in laminiranih plošč. Predrezilo se vrti v nasprotni smeri glede na glavni žagin list.
Premer predrezila: Ø 80 mm
Glavni žagin list: Ø 250 mm

Rezkalna enota

101
Sistem MF omogoča menjavo rezkalnega vretena brez demontaže agregata.
Premer: Ø 30 mm
Delovna višina: 100 mm
Vgradi se namesto standardnega rezkalnega vretena Ø 30 mm.
102
Sistem MF omogoča menjavo rezkalnega vretena brez demontaže agregata.
Premer: Ø 32 mm
Delovna višina: 100 mm
Vgradi se namesto standardnega rezkalnega vretena Ø 30 mm.
103
Sistem MF omogoča menjavo rezkalnega vretena brez demontaže agregata.
Premer: Ø 35 mm
Delovna višina: 100 mm
Vgradi se namesto standardnega rezkalnega vretena Ø 30 mm.
105
Sistem MF omogoča menjavo rezkalnega vretena brez demontaže agregata.
Premer: Ø 50 mm
Delovna višina: 100 mm
Vgradi se namesto standardnega rezkalnega vretena Ø 30 mm.
108
Sistem MF z vpenjalno pušo sprejme stebelna orodja, na primer rezkarje za utore in robove. Menjava vretena poteka brez demontaže agregata. Vgradi se namesto standardnega rezkalnega vretena Ø 30 mm.
112
Rezkalni prislon sprejme orodja do premera 230 mm, plošči prislona sta dolgi 400 mm.
Namesto serijskega prislona 220.
113
Sistem MULTI omogoča hkratno in vzporedno nastavitev obeh plošč rezkalnega prislona z enim gibom.
Zahteva obvezno izbiro dodatka 112 (Rezkalni prislon 230).
117
Varnostna vodila zapolnijo odprtino med prislonom in omogočajo neprekinjeno podporo obdelovanca čim bližje rezkalnemu orodju.
Zahteva obvezno izbiro dodatka 112 (Rezkalni prislon 230).

Formatni voz

131
Daljši formatni voz podaljša dolžino reza s serijskih 1000 na 1300 mm. Dovolj za stranice omar in daljše police, ki jih s serijskim vozom ne morete formatirati v enem prehodu.
141
Formatni voz z dolžino reza 1550 mm. Dovolj za visoke stranice omar in daljše obdelovance, stroj pa ostane primerne velikosti za manjšo delavnico.
132
Daljši formatni voz podaljša dolžino reza s serijskih 1000 na 2050 mm. Dovolj za pokončne razreze celih plošč, zato ploščo v enem prehodu formatirate po dolžini.
133
Daljši formatni voz podaljša dolžino reza s serijskih 1000 na 2500 mm. Dovolj za dolge obdelovance, kot so stranice visokih omar in vrata, ki jih formatirate v enem prehodu. Voz je anodiziran in ima pritisni čevelj za vodenje ozkih letev ob listu.
136
Površina formatnega voza je trdo eloksirana, zato je odpornejša proti obrabi in praskam. Obdelovanec po njej drsi bolj gladko.

Prečna miza

160
Omogoča varno in natančno obdelavo velikih ter težkih obdelovancev. Teleskopska roka s krogličnimi ležaji zagotavlja gladko pomikanje, prečno vodilo pa natančne reze.
Za voz dolžine 1000–2050 mm.
161
Omogoča varno in natančno obdelavo velikih ter težkih obdelovancev. Teleskopska roka s krogličnimi ležaji zagotavlja gladko pomikanje, prečno vodilo pa natančne reze.
Za voz dolžine 1300–3200 mm.
165
Prečno vodilo izvlečete s 1300 na 2050 mm, zato lahko naslonite tudi dolge obdelovance. Po delu se podaljšek pospravi nazaj in ne jemlje prostora.
166
Dodatno prečno vodilo dolžine 2600 mm za prečno mizo, poleg serijskega vodila 1300 mm.
Zahteva obvezno izbiro enega od dodatkov 160 ali 161 (Prečna miza 1100 mm / Prečna miza 1300 mm).
168
Prečno vodilo dolžine 2600 mm nadomesti serijsko vodilo 1300 mm na prečni mizi.
Zahteva obvezno izbiro enega od dodatkov 160 ali 161 (Prečna miza 1100 mm / Prečna miza 1300 mm).
170
Omogoča hitro in natančno nastavitev pogosto uporabljenih kotov s pomočjo pozicijskih zatičev. Sistem poenostavi nastavljanje prečnega vodila in zagotavlja dobro ponovljivost rezov.

Vrtalna enota

191
Dvovpenjalna vrtalna glava za svedre z vpenjalnim območjem od 0 do 16 mm. Primerna je za uporabo tako z levo- kot desnosučnimi svedri.
189
Vrtalna naprava za natančno izdelavo utorov in vrtanje lukenj za moznike. Obdelovanec se pritrdi z vrtljivimi vpenjali.
Globina vrtanja: 160 mm
Nastavitev višine vrtanja: 130 mm
Dolžina vrtanja: 250 mm
190
Vrtalna naprava za natančno izdelavo utorov in vrtanje lukenj za moznike. Obdelovanec se pritrdi z vrtljivimi vpenjali.
Globina vrtanja: 155 mm
Nastavitev višine vrtanja: 135 mm
Dolžina vrtanja: 250 mm
194
Omogoča enostavno premikanje in pozicioniranje težke profesionalne vrtalno-dolbilne naprave.
Zahteva obvezno izbiro dodatka 190 (Professional vrtalna naprava za dolbljenje).

Pomembni dodatki

210
Kolesa omogočajo, da stroj premaknete tudi sami in ga po delu odstavite ob steno. Primerna so za delavnice, kjer je prostor omejen.
212
Omogoča hiter odmik podajalnika iz delovnega območja, ne da bi ga bilo treba odstraniti s stroja. Podajalnik tako ostane nameščen in je hitro spet pripravljen za uporabo.
211
Priklopni sistem omogoča hitro in varno namestitev podaljška mize na debelinsko mizo. Namenjen je povečanju podporne površine pri obdelavi daljših obdelovancev.
