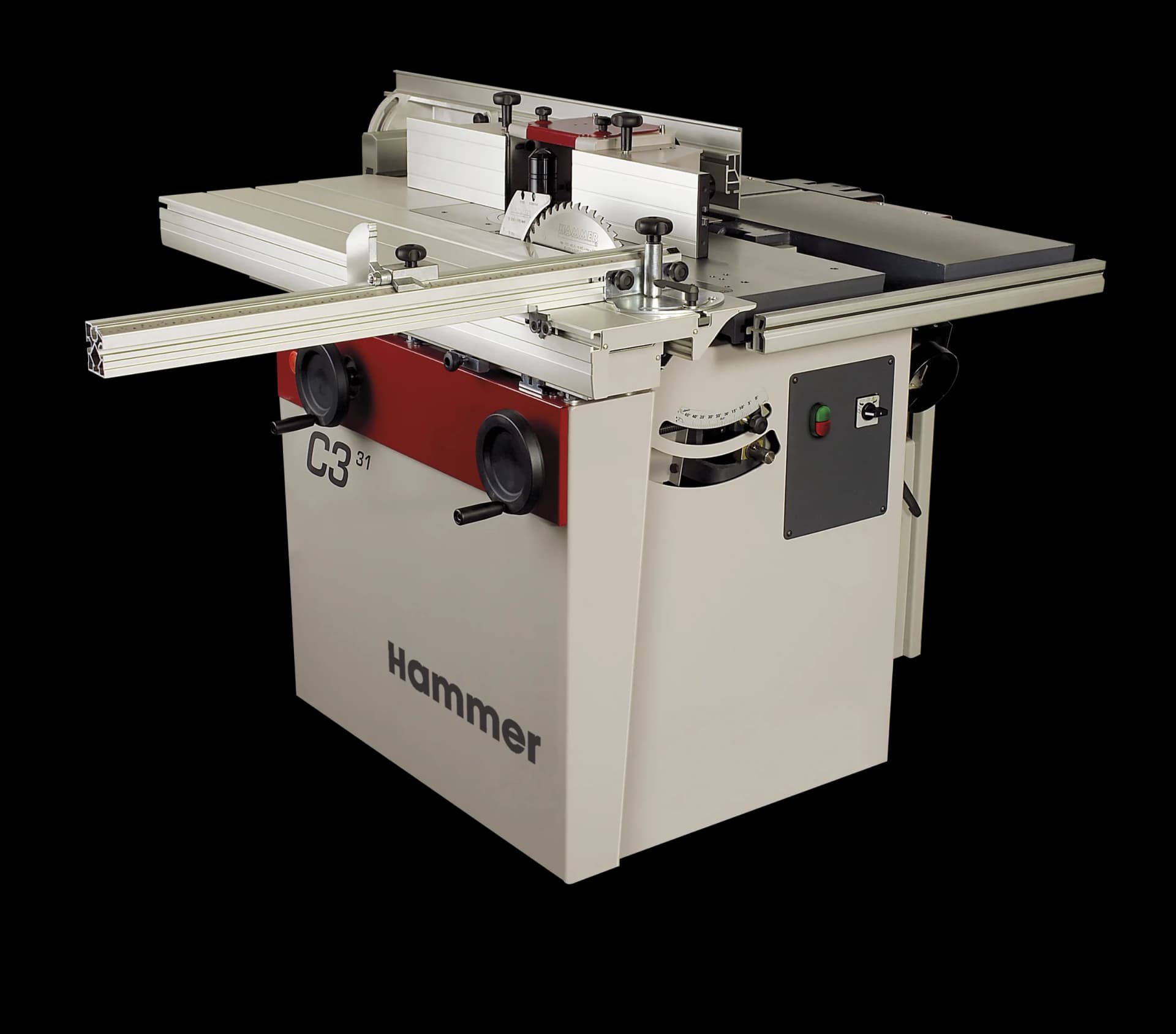

Hammer C3 31

Predstavitev – Hammer C3 31

Za ta stroj še ni predstavitve. Tehnični podatki in dodatna oprema so na voljo v drugih zavihkih.

Video predstavitev

Dokumenti

• HAMMER_C3-31_2023_EUK

Tehnični podatki – Hammer C3 31

Dimenzije standarda stroja

Dolžina: 2035 mm

Širina: 1346 mm

Višina: 1560 mm

Delovna višina: 888 mm

Moč motorja

Žaga, rezkar in poravnalno-debelinski skobeljnik imajo vsak svoj motor z močjo 3,0 kW, ki deluje pri napetosti 3 × 400 V in frekvenci 50 Hz, zato pri prehodu z ene obdelave na drugo ni prestavljanja pogona. Rezkalno vreteno se vrti naprej in nazaj.

Zaščita motorjev: IP 55

Skobeljna glava

3-nožna samonastavljiva skobeljna glava s hitrim menjavanjem rezil premera 72 mm se vrti s 5.000 vrtljaji na minuto. Rezila zamenjate brez merilnih pripomočkov in brez naknadnega nastavljanja.

Enota poravnalnega skobeljnika

Litoželezni poravnalni mizi se ob prehodu na debelinsko skobljanje dvigneta hkrati in se v končnem položaju samodejno zakleneta.

Širina poravnavanja: 310 mm

Dolžina poravnalnih miz: 1400 mm

Največji odvzem: 4 mm

Poravnalni prislon: 1150 × 150 mm, anodiziran, nagib 90°–45°

Enota za debelinsko skobljanje

Širina skobljanja: 306 mm

Dolžina mize: 540 mm

Višina skobljanja: 4–225 mm

Največji odvzem: 4 mm

Najmanjša dolžina obdelovanca: 145 mm

Podajalna hitrost: 6 m/min

Žagin list

Premer žaginega lista: 250–315 mm

Višina žaganja: 103 mm

Nagib žaganja: 90°–45°

Hitrost vrtenja: 4.800 obr/min

Delovna miza

Masivna litoželezna miza za žaganje in rezkanje dimenzij 860 × 300 mm zagotavlja visoko stabilnost in natančnost. Odprtina v mizi omogoča uporabo rezkalnih orodij premera do 180 mm pod nivojem mize.

Vzdolžno vodilo

Aluminijasto vzdolžno vodilo omogoča natančno nastavitev širine reza, merilna skala pa hitro pozicioniranje. Za rezanje ozkih obdelovancev ga lahko obrnete v ploščat položaj.

Širina reza: 0–600 mm

Mizni rezkar

Rezkalno vreteno ima premer 30 mm in delovno višino 100 mm. Na voljo so štiri hitrosti vrtenja: 3.000/6.000/8.000/10.000 obr/min, z možnostjo vrtenja naprej in nazaj. Vreteno je pritrjeno pod kotom 90°, višino pa nastavljate s sprednje strani stroja.

Rezkalni prislon

Primeren je za orodja premera do 220 mm. Obe eloksirani aluminijasti vodili je mogoče hitro prilagoditi premeru rezkalnega orodja. Izhodni prislon omogoča nastavitev globine odvzema v območju –5 do +25 mm, priključek za odsesovanje pa ima premer 120 mm.

Formatni voz

Formatni voz iz rebrastega, rezkanega in eloksiranega aluminijastega profila z votlimi komorami zagotavlja natančno in gladko vodenje obdelovanca že od prvega reza.

Dolžina formatnega voza: 800 mm

Dolžina reza: 865 mm

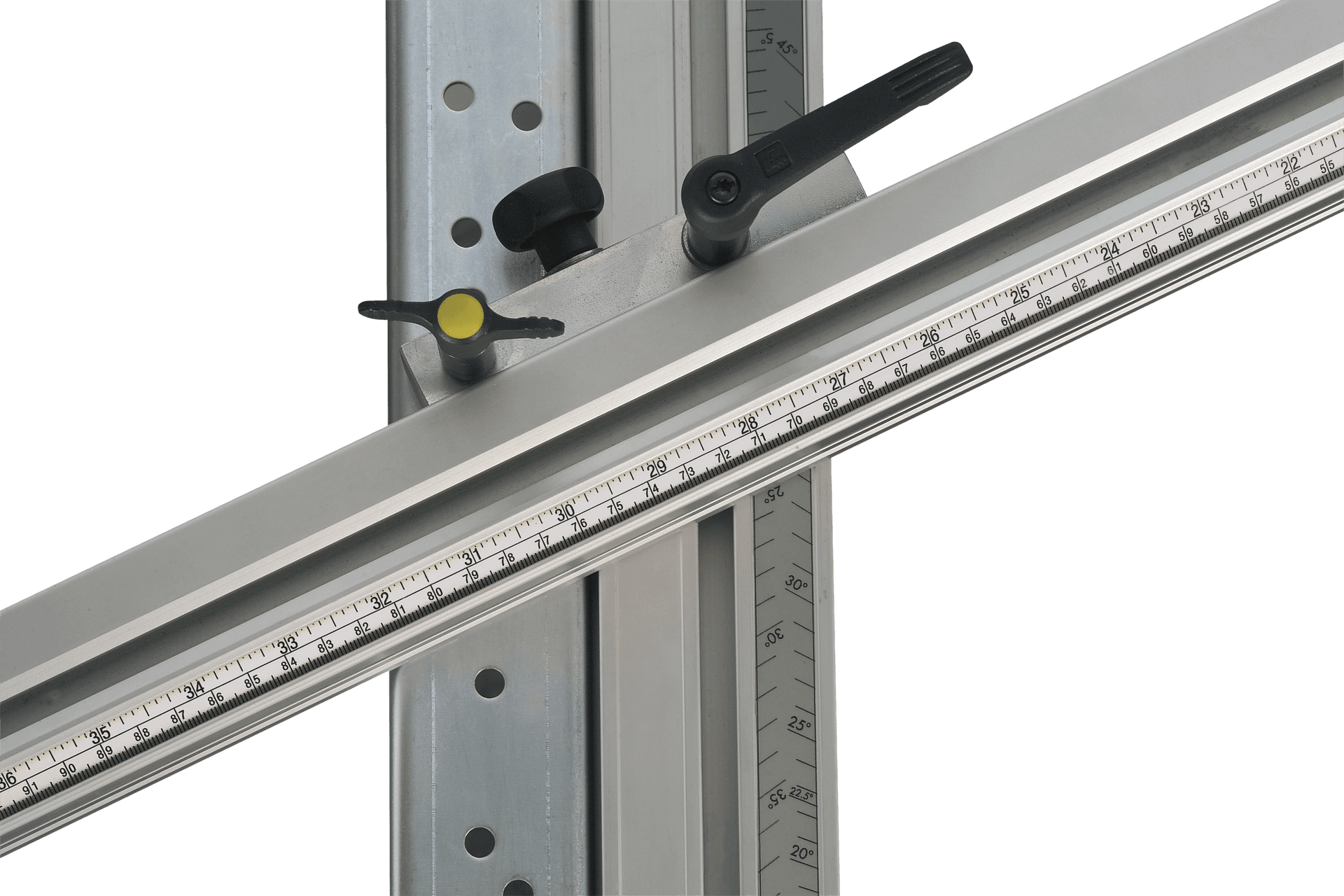

Prečno vodilo

Prečno vodilo omogoča natančne kotne in zajeralne reze v območju od +45° do –45°. Skala je vgrajena v formatni voz, končni prislon pri 90° pa zagotavlja ponovljivo natančnost.

Dolžina prečnega vodila: 900 mm

Odsesovanje

Poravnalka in debelinka: Ø 120 mm

Rezkalni prislon: Ø 120 mm

Žaga: Ø 120 mm, zaščitni pokrov žage Ø 50 mm

Pretok zraka: 814 m³/h pri 20 m/s

Teža stroja

610 kg
