Felder AD 951
Debelinsko-poravnalni skobeljnik
Predstavitev – Felder AD 951
Felder AD 951 je poravnalno-debelinski skobeljni stroj s skobeljno širino 510 mm, namenjen mizarstvom in proizvodnji, kjer se skoblja vsak dan. Motor z močjo 4,0 kW poganja 4-nožno skobeljno glavo Felder premera 119 mm s 4.700 vrtljaji na minuto, litoželezni poravnalni mizi skupne dolžine 2252 mm pa omogočata natančno poravnavanje tudi dolgih obdelovancev. Prehod na debelinsko skobljanje je hiter, saj se obe mizi z eno potezo dvigneta hkrati; debelinska miza sprejme obdelovance do širine 504 mm in višine 254 mm, brezstopenjsko nastavljiva podajalna hitrost 4–16 m/min pa se prilagodi vrsti lesa in odvzemu.
Video predstavitev
Dokumenti
Tehnični podatki – Felder AD 951
- Dimenzije standarda stroja
Dolžina: 2400 mm
Širina: 1480 mm
Višina: 1650 mm
- Moč motorja
Motor z močjo 4,0 kW deluje pri napetosti 3×400 V in frekvenci 50 Hz ter ima zaščito IP 55. Zaustavlja ga električna zavora brez obrabe. Podajanje v debelinski enoti poganja ločen motor z reduktorjem 0,55 kW.
- Skobeljna glava
4-nožna skobeljna glava Felder premera 119 mm se vrti s 4.700 vrtljaji na minuto. Samocentrirna rezila se zamenjajo v manj kot dveh minutah, brez merilnih pripomočkov in brez naknadnega nastavljanja.
- Delovna miza
Litoželezni poravnalni mizi se ob prehodu na debelinsko skobljanje z eno potezo dvigneta hkrati in se v končnem položaju zakleneta. Vhodno mizo vodijo prizmatična vodila, zato je odvzem natančno nastavljiv do 5 mm in ga odčitate prek vgrajene leče.
- Poravnalni prislon
Poravnalni prislon z vodilno ploščo 1300×170 mm se nagiba od 90° do 45°, s končnima pozicijama pri 90° in 45°. Pomikate ga po celotni širini mize in pritrdite v poljubnem položaju; zaradi kompaktne zasnove lahko stroj postavite tik ob steno.
- Enota poravnalnega skobeljnika
Širina poravnavanja: 510 mm
Dolžina poravnalnih miz: 2252 mm
Največji odvzem: 5 mm
Nagib prislona: 90°–45°

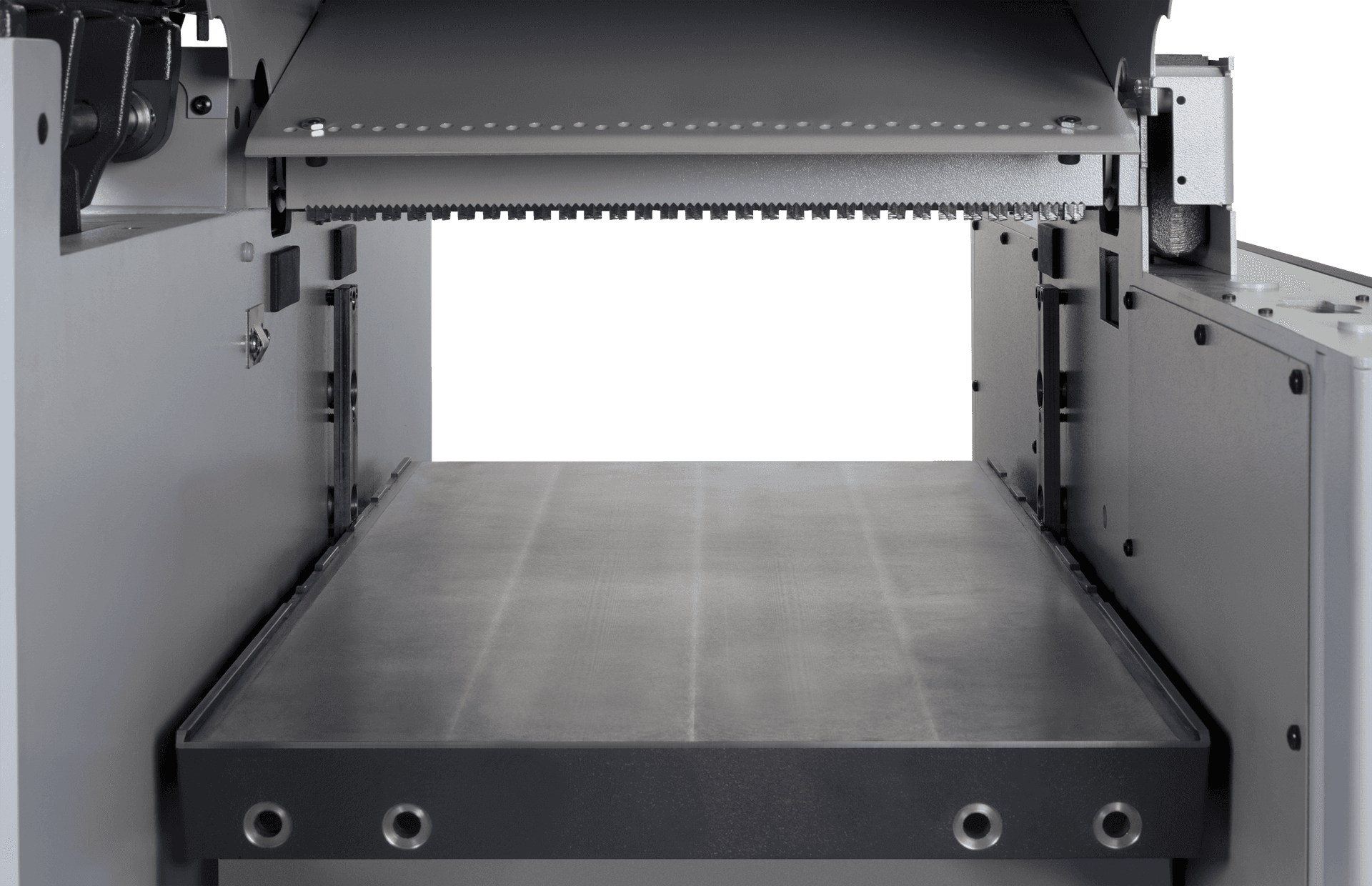

- Enota za debelinsko skobljanje
Višino debelinske mize nastavljate ročno, serijski digitalni prikazovalnik pa kaže nastavljeno mero.
Širina skobljanja: 504 mm
Dolžina mize: 900 mm
Višina skobljanja: 3–254 mm
Največji odvzem: 5 mm
Podajalna hitrost: 4–16 m/min
Najmanjša dolžina obdelovanca: 250 mm
- Teža stroja
900 kg
Dodatna oprema – Felder AD 951
Električna oprema
007Zmogljivejši motor z močjo 5,5 kW zagotavlja večjo rezervo moči pri zahtevnejših obdelavah in večjih obremenitvah stroja.
Namesto standardnega motorja 4,0 kW.
008Zmogljivejši motor z močjo 7,3 kW zagotavlja večjo rezervo moči pri zahtevnejših obdelavah in večjih obremenitvah stroja.
Namesto standardnega motorja 4,0 kW.
009Zmogljivejši motor z močjo 10 kW zagotavlja večjo rezervo moči pri zahtevnejših obdelavah in večjih obremenitvah stroja.
Namesto standardnega motorja 4,0 kW.
10Omogoča mehkejši zagon motorja z zmanjšanim zagonskim tokom preko preklopa zvezda–trikot.
12Omogoča, da se ob zagonu stroja samodejno vklopi tudi priključena odsesovalna naprava. Tako je odsesovanje vedno aktivno med delovanjem stroja, brez ločenega ročnega vklapljanja.
- brez slike13
Prikazuje skupno število delovnih ur stroja in olajša načrtovanje rednih pregledov ter menjave obrabnih delov.
143-fazni CEE priključek s časovno zakasnjenim vklopom za napajanje dodatne opreme, kot pri uporabi podajalne naprave ali odsesovalne naprave.
Skobeljna glava
34Namenjen je varnejšemu in udobnejšemu skobljanju ozkih ali tankih obdelovancev.
37Udobnejša izvedba zaščite skobeljnega vretena, integrirana tako, da omogoča varno delo in dobro dostopnost obdelovanca.
38Zaščita pokriva celotno območje skobljanja in se med obdelavo samodejno dviguje. Omogoča varnejše delo ter dobro zaščito rezalnega vretena.
41Skobeljna glava s štirimi TERSA noži omogoča hitro in enostavno menjavo rezil brez zamudnega ročnega nastavljanja. Zagotavlja natančno skobljanje in kratke čase menjave nožev.
44Spiralno skobeljno vreteno Silent-Power® z obračalnimi karbidnimi rezili zagotavlja tišje delovanje, zelo kakovosten rez in manj trganja lesa. Spiralna razporeditev rezil omogoča enakomeren vlečni rez ter učinkovitejše odvajanje odrezkov.
Debelinka in podajalni pogon
53Zahteva obvezno izbiro enega od dodatkov 55 ali 60 (Power-Drive D1 / Digi-Drive D1).Električni pogon omogoča hitro in udobno nastavitev višine debelinske mize brez ročnega vrtenja.
54Sistem centralnega mazanja omogoča enostavno in učinkovito mazanje vreten za dvig in spust debelinske mize. Zmanjšuje potrebo po posameznem ročnem mazanju ter pomaga ohranjati gladko delovanje in zmanjševati obrabo mehanizma.

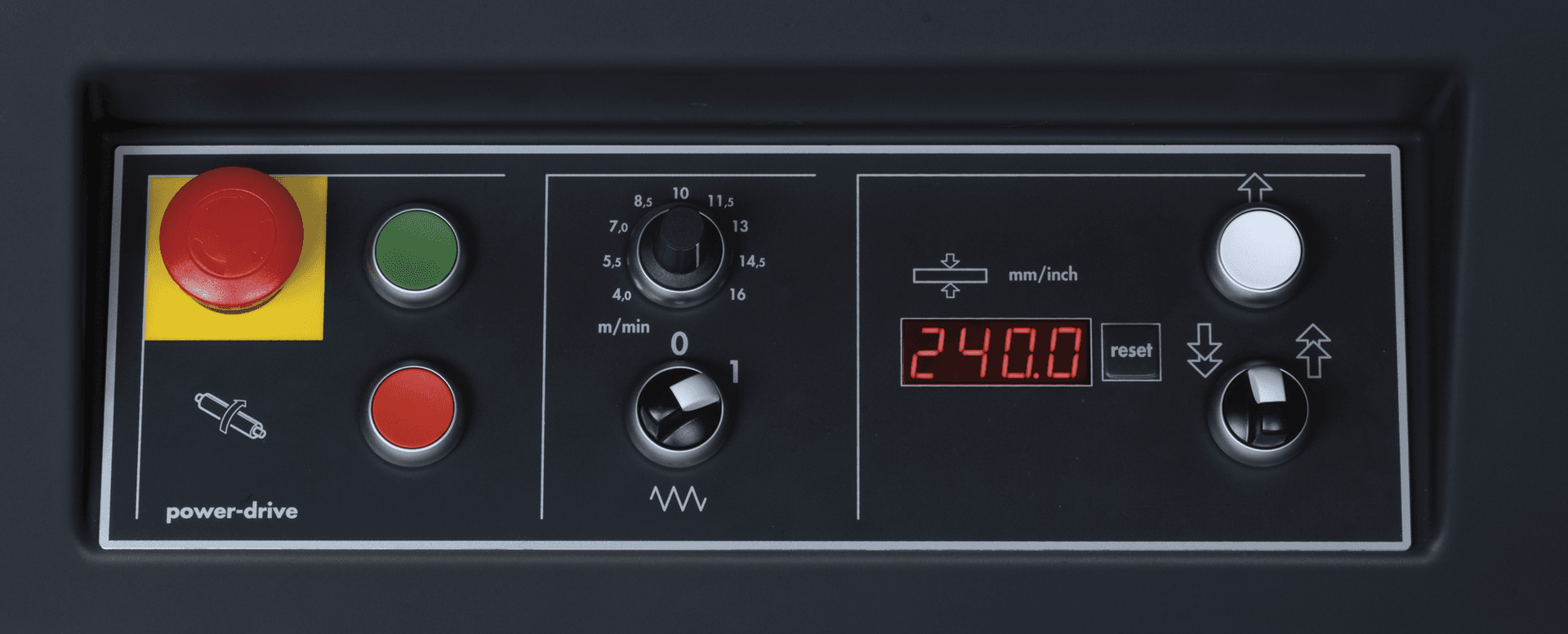

55Zahteva obvezno izbiro dodatka 53 (Električna nastavitev višine debelinske mize).Elektronski LED-prikaz omogoča natančen pregled nastavljene višine debelinske mize. V kombinaciji z električno nastavitvijo višine omogoča hitro, udobno in ponovljivo nastavitev delovne mere.

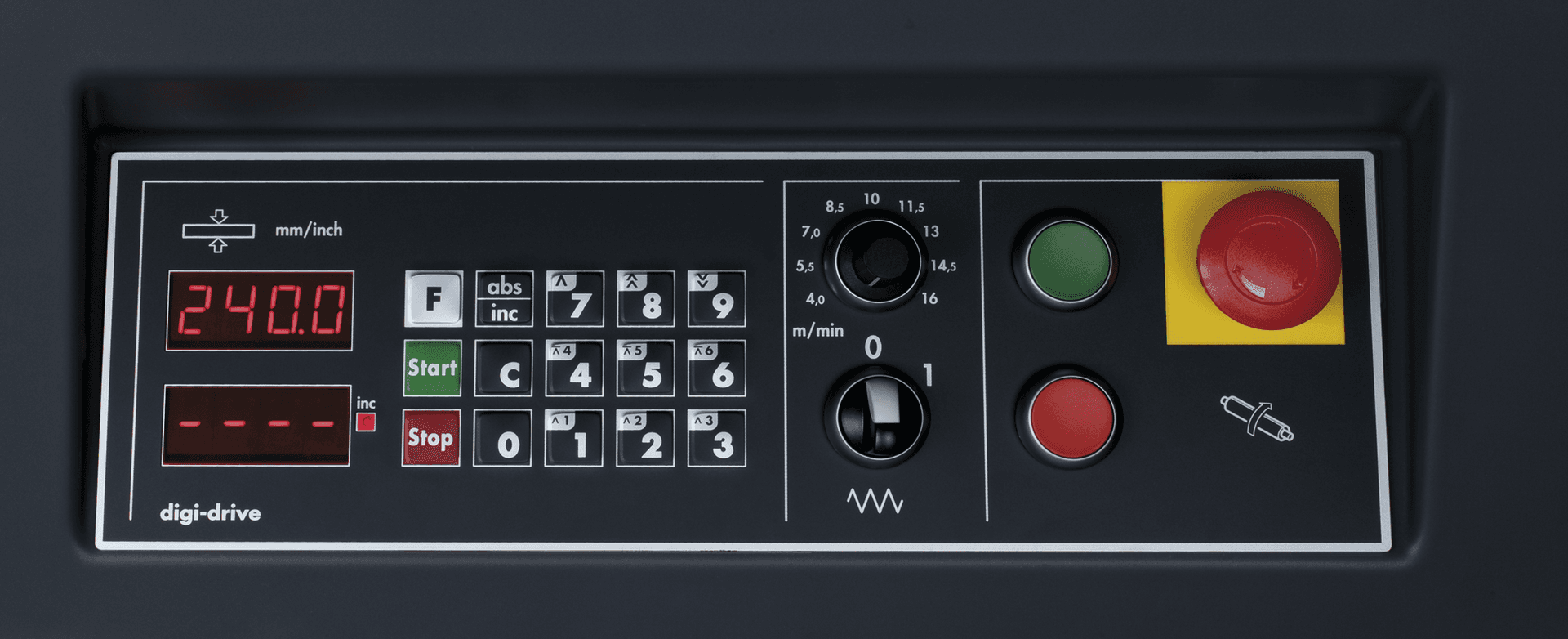

60Zahteva obvezno izbiro dodatka 53 (Električna nastavitev višine debelinske mize).Programabilno pozicijsko krmiljenje za nastavitev višine debelinske mize. Želeno mero lahko vnesete prek tipkovnice, sistem pa mizo samodejno in natančno prestavi na izbrano višino. Omogoča tudi shranjevanje prednastavljenih mer za hitrejše ponavljajoče se nastavitve.
59Zahteva obvezno izbiro dodatka 53 (Električna nastavitev višine debelinske mize).Dva nastavljiva valja v debelinski mizi omogočata lažje pomikanje obdelovanca skozi stroj, predvsem pri obdelavi vlažnega ali smolnatega lesa. Višino valjev je mogoče nastaviti v območju 0–0,5 mm.
61Zahteva obvezno izbiro dodatka 62 (Gumijasti izstopni valj).Gumijasti vstopni valj omogoča nežnejši in enakomernejši vlek obdelovanca v stroj ter zmanjšuje možnost poškodb površine. Posebej primeren je za občutljivejše, tanke ali že obdelane površine.
62Gumijasti izstopni valj omogoča nežnejše in enakomernejše vodenje obdelovanca skozi stroj ter zmanjšuje možnost poškodb površine.
63Segmentirana tlačna letev na vstopni strani zagotavlja enakomeren pritisk na obdelovanec pri debelinskem skobljanju. Posebej uporabna je pri tankih obdelovancih, majhnih odvzemih materiala ali pri obdelovancih različnih debelin.
Pomembni dodatki
54APosebno mazivo v 400 g kartuši za vzdrževanje sistema centralnega mazanja.
212Omogoča hitro odmik podajalnika iz delovnega območja, ne da bi ga bilo treba odstraniti s stroja. Podajalnik tako ostane nameščen in je hitro spet pripravljen za uporabo.
210Priklopni sistem omogoča hitro namestitev dodatnega podaljška na poravnalno mizo širine 510 mm.
211Zahteva obvezno izbiro dodatka 53 (Električna nastavitev višine debelinske mize).Podporni valj na vstopni strani olajša dovajanje dolgih in težjih obdelovancev v debelinko.
224Podaljšek debelinske mize dimenzij 510×570 mm z vgrajenim podpornim valjem poveča podporno površino in olajša obdelavo daljših obdelovancev.
