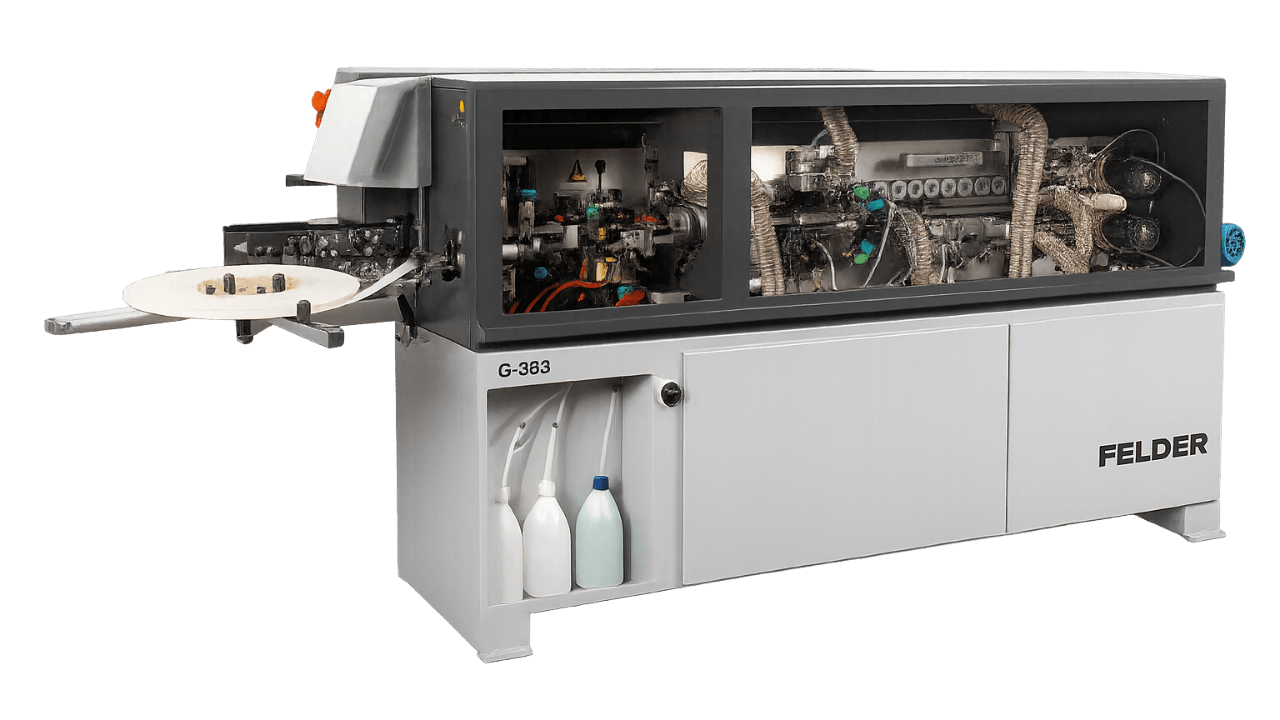

Felder G 383
Robni lepilni stroj
Predstavitev – Felder G 383
FELDER G 383 je kompaktna in zmogljiva robna lepilka za profesionalno obdelavo ploščnih materialov. Robustna konstrukcija, verižni podajalni sistem in natančno vodeni agregati zagotavljajo stabilen potek obdelave ter kakovostne rezultate tudi pri zahtevnejši vsakodnevni uporabi.
Stroj omogoča celovit postopek obdelave roba – od predrezkanja, nanosa lepila in pritiska robnega nalimka do čeljenja, rezkanja, zaobljanja vogalov, strganja radija in poliranja. Primeren je za robne nalimke debeline 0,4–5 mm in obdelovance debeline 10–50 mm.
Upravljanje preko 7-palčnega barvnega zaslona na dotik, hitrost podajanja 7 m/min ter možnost dodatne opreme omogočajo enostavno prilagoditev stroja različnim zahtevam proizvodnje.
Video predstavitev
Dokumenti
Tehnični podatki – Felder G 383
- Dimenzije standarda stroja
- Dolžina: 3616 mm Širina: 1396 mm Višina: 1403 mm
- Dimenzije obdelovanca
- Debelina obdelovanca: 10-50 mm Minimalna širina: 95 mm Minimalna dolžina: 210 mm Debelina nalimkov v navitku: 0,4-3 mm Debelina paličnih nalimkov: 0,4-5 mm
- Podajanje obdelovanca
- Verižni podajalni sistem zagotavlja stabilen in natančen pomik obdelovanca skozi posamezne agregate. Hitrost podajanja znaša 7 m/min.
- Podpora in podajanje robnih nalimkov
- Izvlečna podpora obdelovanca olajša obdelavo širših plošč in zagotavlja stabilno vodenje materiala. Nosilna plošča za kolut ima premer Ø600 mm in omogoča podajanje robnih nalimkov iz koluta debeline 0,4-3 mm, posamezne trakove pa do debeline 5 mm.
- Predrezkalna enota
- Dva nasproti vrteča se diamantna rezkarja pripravita raven in čist rob obdelovanca pred lepljenjem. Enoto poganjata dva motorja po 0,75 kW pri 12.000 vrt/min. Premer orodja znaša Ø60 mm, odvzem materiala pa je nastavljiv od 0 do 2 mm.
- Pnevmatske škarje in pritisna enota
- Škarje samodejno odrežejo robni nalimek iz koluta pred nadaljnjo obdelavo in so primerne za materiale debeline do 3 mm. Pritisna enota z enim glavnim in enim dodatnim valjem zagotavlja enakomeren pritisk nalimka na obdelovanec ter zanesljiv lepilni spoj.
- Lepilna enota
- Teflonsko prevlečena lepilna posoda omogoča enostavno čiščenje in enakomeren nanos talilnega lepila na rob obdelovanca. Kapaciteta posode znaša 1,2 kg, čas segrevanja pa približno 12-15 minut. Sistem je primeren za uporabo z EVA, PO in PUR lepili.
- Čelilna enota
- Čelilna enota natančno odreže sprednji in zadnji višek robnega nalimka. Motor z močjo 0,18 kW dosega 9.000 vrt/min, enota pa je opremljena z žaginimi listi Ø80 mm, Z16.
- Multifunkcijska rezkalna enota
- Rezkalna enota deluje pri 12.000 vrt/min in jo poganja motor z močjo 0,22 kW. Omogoča ravno, radijsko in poševno rezkanje robnega nalimka ter je serijsko opremljena z orodjem za R2 mm.
- Rondomat
- Enomotorna enota samodejno obdela sprednje in zadnje vogale robnega nalimka ter je primerna tudi za postforming in softforming profile. Omogoča obdelavo robnih nalimkov debeline 0,4-3 mm pri obdelovancih do višine 50 mm.
- Enota za strganje radija
- Odstranjuje sledi radijskega rezkanja na robnem nalimku ter z zelo finim odvzemom materiala zagotavlja gladek in kakovostno obdelan rob. Standardno je opremljena s strgalom za radij R2 mm in je mehansko upravljana.
- Polirna enota
- Polirna enota je sestavljena iz dveh elektromotorjev s tekstilnima polirnima kolutoma. Namenjena je čiščenju in poliranju zgornjega ter spodnjega dela ABS/PVC robnega nalimka ter zagotavlja kakovosten končni videz.
- Upravljanje stroja
- Stroj je opremljen s 7-palčnim barvnim zaslonom na dotik. Omogoča pregledno upravljanje posameznih agregatov, nastavitev delovnih parametrov in spremljanje stanja stroja.
- Priključki
- Električni priključek: 3×400 V, 50 Hz Priključna moč: 6 kW Stisnjen zrak: 7-10 bar, poraba do 300 Nl/min Odsesovanje: Ø120 mm + 2ר80 mm
- Teža stroja
- 642 kg
Dodatna oprema – Felder G 383
Enote
- Izmenljiva lepilna posoda (66): Omogoča hitro menjavo med različnimi vrstami ali barvami lepila ter poenostavi čiščenje in vzdrževanje. Nameščena je namesto standardne lepilne enote.
- Dodatna izmenljiva lepilna posoda (50): Omogoča hitro menjavo med različnimi vrstami ali barvami lepila ter zmanjša čas čiščenja in priprave stroja.
- Čelilna enota za ravni in radijski rez (49): Omogoča natančen čelni odrez sprednjega in zadnjega viška robnega nalimka ter dodatno radijsko obdelavo vogalov. Enota deluje pri 12.000 vrt/min in je opremljena z motorjem moči 0,22 kW ter žaginim listom Ø100 mm.
- Strgalo za lepilo (20): Površinsko strgalo odstranjuje ostanke lepila ob lepilnem spoju in poskrbi za čisto površino obdelovanca ter kakovosten končni videz roba.
- Enota za nanos čistilnega sredstva (32): Nameščena je pred polirno enoto in z nanosom čistilnega sredstva pomaga pri čiščenju ter končni obdelavi robov.
- Enota za nanos ločilnega sredstva (42): Nameščena je na vhodu v stroj, pred predrezkanjem. Ločilno sredstvo preprečuje oprijem lepila na površino obdelovanca in olajša njegovo odstranjevanje v nadaljnjih fazah obdelave.
- Infrardeča lučka (45): Predhodno segreje rob obdelovanca in s tem izboljša oprijem robnega nalimka ter trdnost lepilnega spoja.
- Priprava orodja za radij R1 mm (81): Omogoča obdelavo robnih nalimkov z manjšim radijem R1 mm namesto standardnega R2 mm. Primerna je predvsem za tanjše robne nalimke in omogoča finejši ter manj zaobljen zaključek roba.
Enote za končno obdelavo
- Enota za nanos drsnega sredstva (53): Povečuje drsnost kopirnikov posameznih agregatov ter zmanjšuje trenje in nevarnost poškodb na površini obdelovanca.
Podajanje
- Nosilna plošča za podajanje nalimkov v navitku (60): Premer 800 mm namesto 600 mm. Večja nosilna plošča omogoča uporabo večjih kolutov robnih nalimkov ter stabilno in enakomerno podajanje materiala.
- Izvlečna podpora obdelovanca z valjčnimi vodili (61): Nadomesti standardno podporo obdelovanca. Valjčna vodila omogočajo lažje, stabilnejše in bolj udobno vodenje večjih plošč ob stroju.
Pomembni dodatki
- Izmenljiva lepilna posoda (200-127): Omogoča hitro menjavo med različnimi vrstami ali barvami lepila ter zmanjšuje čas čiščenja in priprave stroja. Primerna je za uporabo z izmenljivim lepilnim sistemom.
