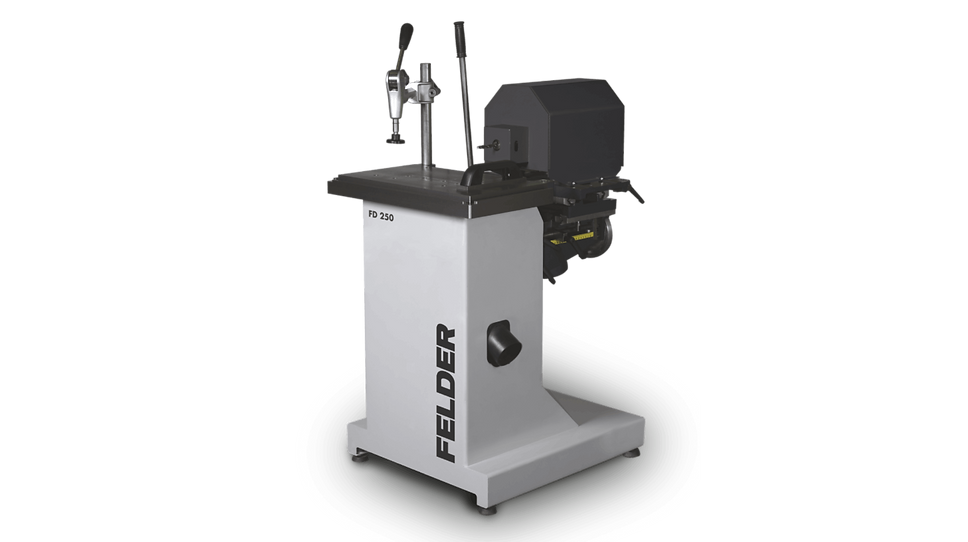

Felder FD 250
Horizontalni vrtalni stroj
Predstavitev – Felder FD 250
Felder FD 250 je horizontalni vrtalni in dolbilni stroj, ki ga vodite z eno samo ročico. Motor z močjo 2,6 kW in 3.000 obrati vrta do globine 160 mm, dolžina dolbenja je 250 mm, litoželezno mizo 550×300 mm pa brez orodja podaljšate v vseh treh smereh.
Dokumenti
Tehnični podatki – Felder FD 250
- Dimenzije standarda stroja
- Dolžina: 560 mm Širina: 965 mm Višina: 1306 mm
- Moč motorja
- Motor z močjo 2,6 kW je serijsko izveden za napetost 3×400 V ali 3×230 V. Za delavnice brez trifaznega priključka je na voljo enofazna izvedba 1×230 V z močjo 2,5 kW, opcijsko pa tudi dvohitrostni motor in brezstopenjska nastavitev vrtljajev.
- Vrtalna enota
- Vreteno se vrti s 3.000 obrati na minuto, vpenjalna glava pa sprejme orodja s premerom vpetja 0–20 mm in je primerna za levo- in desnosučne svedre. Globina vrtanja: 160 mm Dolžina dolbenja: 250 mm Nastavitev višine dolbenja: 130 mm
- Upravljanje z eno ročico
- Vrtalni motor je vpet v kroglične ležaje in ga vodite z eno samo ročico, zato je pomik gladek, druga roka pa ostane prosta za obdelovanec. Za pravokotne utore je na voljo dodatna dletarska enota, za vrtanje moznikov pa naprava z razmiki 16, 22, 25 in 32 mm.
- Delovna miza in vpenjanje
- Litoželezna delovna miza meri 550×300 mm in jo v vseh treh smereh brez orodja podaljšate za do 1.000 mm. Obdelovanec vpnete z ekscentričnim pritiskačem, ki ga namestite na levo ali desno stran mize, priključek za odsesovanje pa ima premer Ø 80 mm.
- Teža stroja
- 220 kg
Dodatna oprema – Felder FD 250
Električna oprema
- Enofazni priključek (003): Enofazni električni priključek 1×230 V omogoča priklop stroja na običajno 230 V električno omrežje. Primeren je za delavnice brez trifaznega priključka. Namesto standardnega priključka 3×400 V.
- Dvostopenjski motor (40): Motor z napajanjem 3×400 V omogoča dve stopnji delovanja z močjo 1,2/1,5 kW pri 50/60 Hz. Namenjen je prilagoditvi delovanja stroja glede na vrsto vrtanja oziroma dolbenja.
- Brezstopenjska nastavitev vrtljajev (41): Omogoča natančno prilagajanje hitrosti vrtenja med 1.500–4.500 obr/min glede na uporabljeno orodje in vrsto obdelave.
- Stikalo za vrtenje naprej/nazaj (50): Omogoča preklop smeri vrtenja naprej in nazaj za prilagoditev načinu dela.
Vrtalna enota
- Enota za izdelavo štirioglatih izvrtin/utorov (60): Omogoča izdelavo podolgovatih izvrtin in utorov z dolžino do 250 mm ter globino do 160 mm. Višino obdelave je mogoče nastaviti v območju 130 mm.
- Naprava za mozničenje (70): Omogoča natančno vrtanje izvrtin za moznike na fiksnih razmakih. Priložene so izmenljive referenčne letve za razmake 16, 22, 25 in 32 mm, kar omogoča hitro in ponovljivo delo pri serijski obdelavi.
Pomembni dodatki
- Kotno vodilo (80): Omogoča natančno pozicioniranje obdelovanca pri kotnem vrtanju in dolbenju. Pogosti koti –45°, –22,5°, 0°, +22,5° in +45° se nastavijo hitro s pozicijskim sistemom, ostale kote pa s pomočjo skale.
- Kolesa za premikanje stroja (90): Kolesa omogočajo, da stroj premikate po delavnici in si glede na delovno operacijo prilagajate velikost delovnega prostora.
- Dvojni vzdolžni prislon (100): Omogoča hitro in ponovljivo pozicioniranje obdelovancev pri serijskem vrtanju in dolbenju. Prislona sta nastavljiva do 2.500 mm in se enostavno fiksirata z vpenjalnima ročicama.
- Digitalna merilna ura (01.1.202): Omogoča natančno digitalno odčitavanje položaja z ločljivostjo 0,1 mm. Primerna je za natančne nastavitve pri vrtanju in dolbenju ter izboljša ponovljivost nastavitev.
