Rezkalni stroji · Mizni rezkarji

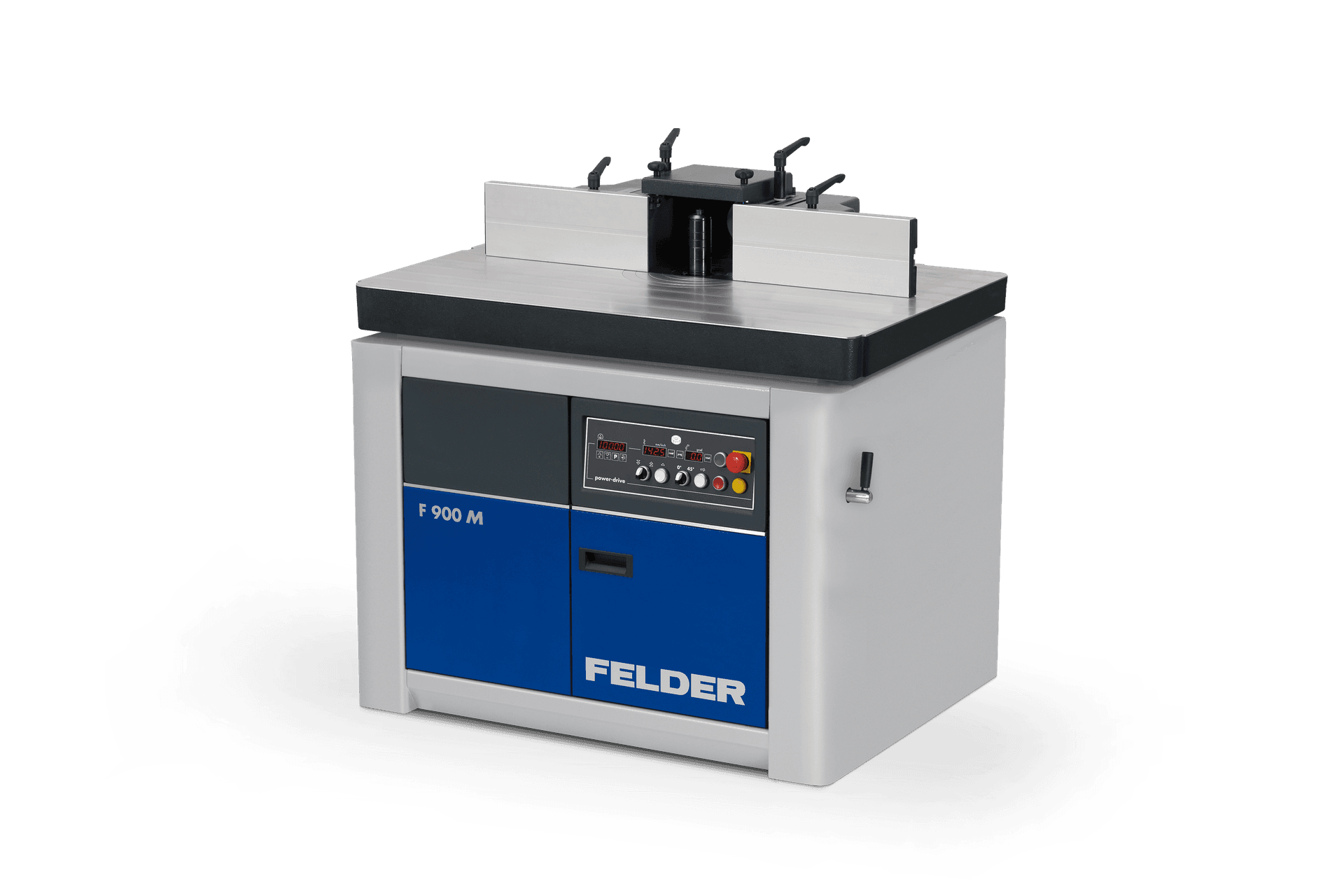

Felder F 900 M
Rezkalni stroj
Predstavitev – Felder F 900 M
Dokumenti
Tehnični podatki – Felder F 900 M
- Rezkalni agregat
- Moč motorja je 7,5 KM (5,5 kW) Napetost 3 x 400V, 50Hz Avtomatski zagon motorja: Zvezda-trikot (zmanjšan zagonski tok) Za optimalen prenos moči iz motorja na vreteno je v uporabi širok "Poly V" jermen .
- Pet hitrosti vrtenja rezkarja
- 3.500/4.500/6000/8000/10000 obratov na minuto Menjava hitrosti vretena iz sprednje strani stroja.
- Ročni nagib vretena rezkarja
- Nastavljivost od 90 do -45 stopinj
- Premer delovnega vretena
- Ø 30 mm Opcija je 32, 35, 40 in 50 mm
- Višina delovnega vretena
- 140 mm (160 mm pri vretenih Ø 40 in 50 mm)
- Velika odprtina v mizi
- Premer odprtine 320 mm Velika odprtina omogoča operacije čepljenja z varnim pozicioniranjem orodja pod delovno mizo.
- Hitra menjava vreten
- Sistem omogoča hitro zamenjavo vreten z predmontiranimi orodji, brez potrebe po ročni menjavi rezkarjev in ponovne nastavitve. Menjavo lahko izvedemo v nekaj sekundah. Posebnost tega sistema je možnost montiranja visokoturnih rezkarjev do hitrosti 15.000 obratov na minuto. Stabilnost in natančnost zagotavljajo trije visoko kakovostni ležaji.
- MULTI nastavitveni sistem
- Omogoča paralelen tek vodila, avtomatska ponovitev nastavitev po odmiku kape, vodilo je lahko prednastavljeno na želeno pozicijo, metrična skala za globino rezkanja.
- Zaščitna kapa '230'
- Možnost montaže orodij premera do 230mm
- Teža stroja
- 730 kg
- Ostale karakteristike stroja
- Močna toga konstrukcija stroja omogoča miren in tih tek stroja. Glavno stikalo z možnostjo zaklepanja, električna zavora, nizkonapetostno krmiljenje, varnostno stop stikalo, zaščita motorja. Stroj je izdelan po CE varnostnih normativih.
Dodatna oprema – Felder F 900 M
Električna oprema
- Močnejši motor 7,3 kW (008): Zmogljivejši motor z močjo 7,3 kW zagotavlja večjo rezervo moči pri zahtevnejših obdelavah in večjih obremenitvah stroja. Namesto standardnega motorja 5,5 kW.
- Močnejši motor 10 kW (009): Zmogljivejši motor z močjo 10 kW zagotavlja večjo rezervo moči pri zahtevnejših obdelavah in večjih obremenitvah stroja. Namesto standardnega motorja 5,5 kW.
- Brezstopenjska regulacija hitrosti (17): Omogoča brezstopenjsko nastavitev hitrosti rezkalnega vretena od 1.500 do 10.000 obr/min. Frekvenčni pretvornik omogoča natančno prilagoditev hitrosti uporabljenemu orodju in materialu ter zagotavlja mehak zagon motorja.
- Kontakt za vklop odsesovanja (12): Omogoča, da se ob zagonu stroja samodejno vklopi tudi priključena odsesovalna naprava. Tako je odsesovanje vedno aktivno med delovanjem stroja, brez ločenega ročnega vklapljanja.
- Števec delovnih ur (13): Prikazuje skupno število delovnih ur stroja in olajša načrtovanje rednih pregledov ter menjave obrabnih delov.
- CEE priključek za dodatne naprave (14): 3-fazni CEE priključek s časovno zakasnjenim vklopom za napajanje dodatne opreme, kot pri uporabi podajalne naprave ali odsesovalne naprave.
Rezkalna enota
- Električna nastavitev nagiba rezkalne glave (110)
- LED prikazovalnik za kot nagiba rezkarja Power Drive (119): Power Drive' F1 samo v kombinaciji z 110
- Rezkalno vreteno Ø 32 mm, delovna višina 140 mm (107): Premer: Ø 32 mm Delovna višina: 140 mm Vgradi se namesto standardnega rezkalnega vretena Ø 30 mm.
- Rezkalno vreteno Ø 35 mm, delovna višina 140 mm (106): Premer: Ø 35 mm Delovna višina: 140 mm Vgradi se namesto standardnega rezkalnega vretena Ø 30 mm.
- Rezkalno vreteno Ø 40 mm, delovna višina 160 mm (101): Premer: Ø 40 mm Delovna višina: 160 mm Vgradi se namesto standardnega rezkalnega vretena Ø 30 mm.
- Rezkalno vreteno Ø 50 mm, delovna višina 160 mm (102): Premer: Ø 50 mm Delovna višina: 160 mm Vgradi se namesto standardnega rezkalnega vretena Ø 30 mm.
- Visokohitrostno rezkalno vreteno 15.000 obr/min (108): Visokohitrostno rezkalno vreteno za uporabo rezkalnih orodij pri hitrosti do 15.000 obr/min. Primerno je predvsem za manjša rezkala in natančne rezkalne operacije. Vgradi se namesto standardnega rezkalnega vretena Ø 30 mm.
- Priprava za digitalni prikazovalnik vrtljajev za hitrostni rezkalni stroj (127)
- Anodizirani aluminijast prislon z varnostnimi vodili (117): Varnostna vodila zapolnijo odprtino med prislonom in omogočajo neprekinjeno podporo obdelovanca čim bližje rezkalnemu orodju.
- Varnostni prislon Integral (125): Varnostni prislon dolžine 500 mm omogoča neprekinjeno podporo obdelovanca ob rezkalnem orodju ter povečuje varnost in natančnost pri rezkanju.
- Izvlečna letev (180): Izvlečna letev dolžine 1270 mm zagotavlja dodatno oporo, v opremo pa je vključen tudi zasilni izklop.
- Podaljšek mize z izvlečno letvijo (183): Podaljšek mize 670 mm na obeh straneh poveča podporno površino pri obdelavi dolgih in večjih obdelovancev. Izvlečna letev dolžine 2200 mm zagotavlja dodatno oporo, v opremo pa je vključen tudi zasilni izklop.
Neprekinjen podajalni sistem
- Profesionalni podajalni paket za serijsko delo (226): podajalna naprava Felder Vario 4 odmična miza podajalnika (212) podpora za fiksiranje podajalnika dodatna podpora za drugi strani
Pomembni dodatki
- Oblikovalnik za fiksno mizo rezkalnega stroja (215)
- Konzola za zvračanje podajalnika (212): Omogoča hitro odstranitev podajalnika iz delovne mize.
