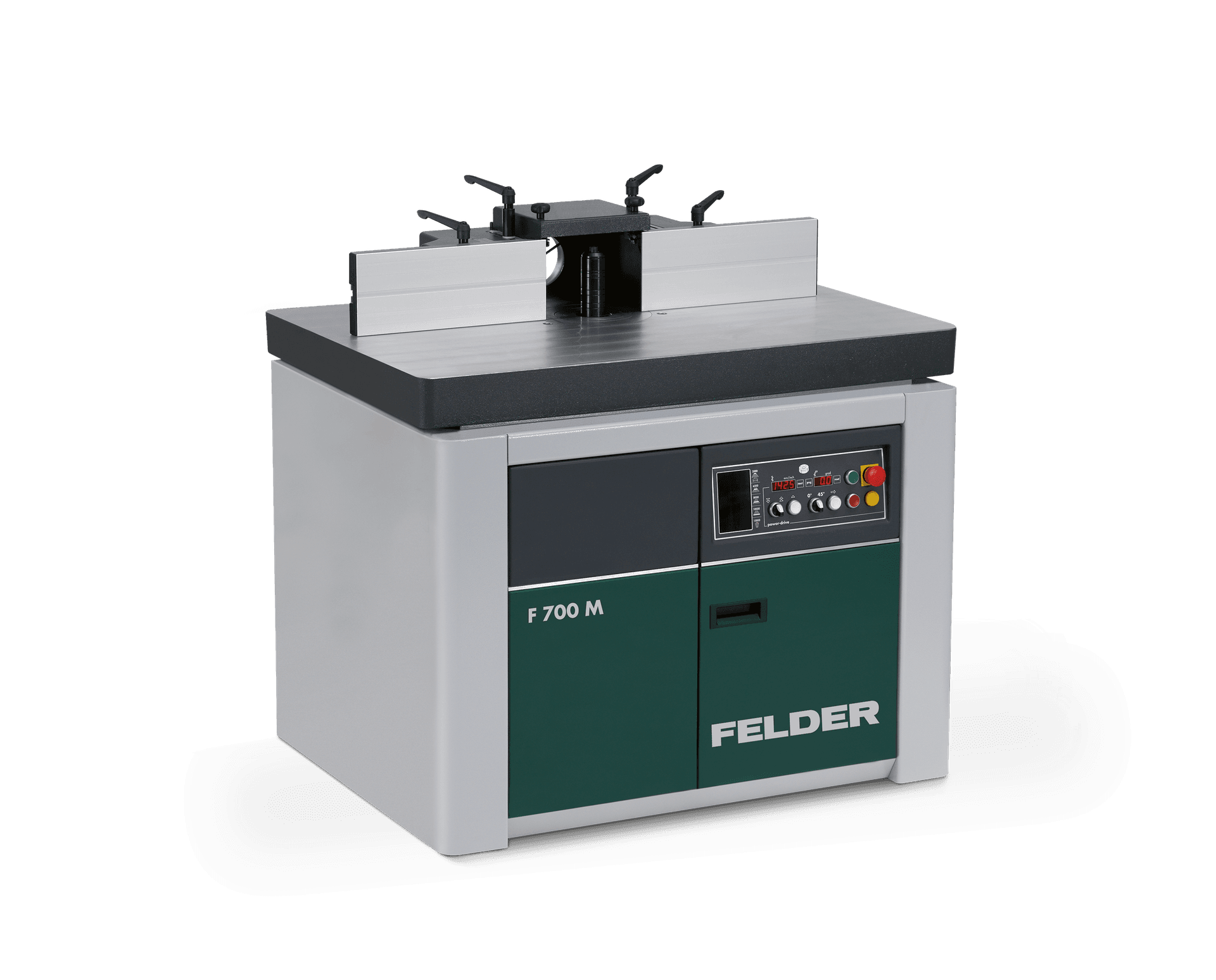

Felder F 700 M
Mizni rezkar z nagibnim vretenom
Predstavitev – Felder F 700 M
Felder F 700 M je mizni rezkar z nagibnim vretenom: vreteno Ø 30 mm z uporabno višino 115 mm se nagiba od 90° do 45°, višino pa nastavljate električno prek sistema Power-Drive F1 z LED prikazom. Motor ima moč 4,0 kW, serijsko je tudi rezkalno vodilo »230« s sistemom MULTI.
Dokumenti
Tehnični podatki – Felder F 700 M
- Moč motorja
- Motor z močjo 4,0 kW deluje pri napetosti 3×400 V in frekvenci 50 Hz. Za zahtevnejše obdelave sta na voljo tudi motorja 5,5 kW in 7,35 kW.
- Rezkalna glava
- Vreteno se nagiba od 90° do 45°, kot pa odčitate na lestvici v volanu. Višino nastavljate električno s prikazom na LED zaslonu (Power-Drive F1). Premer vretena: Ø 30 mm Uporabna višina nad mizo: 115 mm Vrtljaji: 3.500/6.500/8.000/10.000 na minuto
- Rezkalno vodilo
- Rezkalno vodilo »230« sprejme orodja do premera 230 mm, plošči vodila sta dolgi 400 mm. Anodizirani aluminijasti plošči in sistem MULTI za fino nastavitev sta serijska, odsesovanje pa poteka prek priključkov Ø 120 mm na vodilu in Ø 80 mm pod mizo.
- Delovna miza
- Odprtina v mizi: 230 mm Delovna višina: 890 mm Najmanjša transportna širina: 900 mm
- Varnost in upravljanje
- Zaščitni pokrov rezkarja EURO je serijski, prav tako zaklepanje vretena z zunanje strani stroja.
- Teža stroja
- 450 kg
Dodatna oprema – Felder F 700 M
Električna oprema
- Enofazni priključek (003): Enofazni električni priključek 1×230 V omogoča priklop stroja na običajno 230 V električno omrežje. Primeren je za delavnice brez trifaznega priključka. Namesto standardnega priključka 3×400 V.
- Močnejši motor 5,5 kW (008): Zmogljivejši motor z močjo 5,5 kW zagotavlja večjo rezervo moči pri zahtevnejših obdelavah in večjih obremenitvah stroja. Namesto standardnega motorja 4,0 kW.
- Močnejši motor 7,3 kW (009): Zmogljivejši motor z močjo 7,3 kW zagotavlja večjo rezervo moči pri zahtevnejših obdelavah in večjih obremenitvah stroja. Namesto standardnega motorja 4,0 kW.
- Stikalo zvezda-trikot (10): Omogoča mehkejši zagon motorja z zmanjšanim zagonskim tokom preko preklopa zvezda–trikot.
- Stikalo za vrtenje naprej/nazaj (11): Omogoča preklop smeri vrtenja naprej in nazaj za prilagoditev načinu dela.
- Kontakt za vklop odsesovanja (12): Omogoča, da se ob zagonu stroja samodejno vklopi tudi priključena odsesovalna naprava. Tako je odsesovanje vedno aktivno med delovanjem stroja, brez ločenega ročnega vklapljanja.
- CEE priključek za dodatne naprave (14): 3-fazni CEE priključek s časovno zakasnjenim vklopom za napajanje dodatne opreme, kot pri uporabi podajalne naprave ali odsesovalne naprave.
Rezkalna enota
- Power-Drive F2 (119): Električna nastavitev višine in nagiba rezkalnega vretena z LED prikazovalnikom omogoča natančno in udobno nastavitev obeh osi neposredno z upravljalne plošče.
- Rezkalno vreteno Ø 32 mm, delovna višina 115 mm (107): Namesto standardnega rezkalnega vretena Ø 30 mm, del. višina 115 mm.
- Rezkalno vreteno Ø 35 mm, delovna višina 115 mm (106): Namesto standardnega rezkalnega vretena Ø 30 mm, del. višina 115 mm.
- Rezkalno vreteno Ø 50 mm, delovna višina 115 mm (104): Namesto standardnega rezkalnega vretena Ø 30 mm, del. višina 115 mm.
- Rezkalno vreteno Ø 30 mm, delovna višina 140 mm (100): Namesto standardnega rezkalnega vretena Ø 30 mm, del. višina 115 mm.
- Rezkalno vreteno Ø 40 mm, delovna višina 160 mm (101): Namesto standardnega rezkalnega vretena Ø 30 mm, del. višina 115 mm.
- Rezkalno vreteno Ø 50 mm, delovna višina 160 mm (102): Namesto standardnega rezkalnega vretena Ø 30 mm, del. višina 115 mm.
- Visokohitrostno rezkalno vreteno 15.000 obr/min (108): Namesto standardnega rezkalnega vretena Ø 30 mm, del. višina 115 mm. Visokohitrostno rezkalno vreteno za uporabo rezkalnih orodij pri hitrosti do 15.000 obr/min. Primerno je predvsem za manjša rezkala in natančne rezkalne operacije.
- Anodizirani aluminijast prislon z varnostnimi vodili (117): Varnostna vodila zapolnijo odprtino med prislonom in omogočajo neprekinjeno podporo obdelovanca čim bližje rezkalnemu orodju.
- Varnostni prislon Integral (125): Varnostni prislon dolžine 500 mm omogoča neprekinjeno podporo obdelovanca ob rezkalnem orodju ter povečuje varnost in natančnost pri rezkanju.
- Izvlečna letev 1270 mm z zasilnim izklopom (180): Izvlečna letev dolžine 1270 mm zagotavlja dodatno oporo, v opremo pa je vključen tudi zasilni izklop.
- Izvlečna letev 2200 mm z zasilnim izklopom (181): Izvlečna letev dolžine 2200 mm zagotavlja dodatno oporo, v opremo pa je vključen tudi zasilni izklop.
- Podaljšek mize na obeh straneh 500 mm (182): Podaljšek mize 500 mm na obeh straneh poveča podporno površino pri obdelavi dolgih in večjih obdelovancev.
Neprekinjen podajalni sistem
- Profesionalni paket podajalne naprave (226): Profesionalni podajalni sistem omogoča enakomerno in varno podajanje obdelovanca pri serijskem delu. Primeren je za ponavljajoče se obdelave, kjer sta pomembni stalna hitrost podajanja in dobra ponovljivost rezultatov.
Pomembni dodatki
- Odmični nosilec za podajalno napravo (212): Omogoča hitro odstranitev podajalnika iz delovne mize.
Ostalo
- Visokohitrostno rezkalno vreteno za stebelne rezkarje. (424-110): V kombinaciji z varnostnim prislonom Integral (125), se ne more uporabiti v ničelni točki.
