Cabinet Vision: od početne zamisli do konačne proizvodnje

Modul za oblikovanje

Modul za oblikovanje namještaja proizvoljnih i nepravilnih oblika

Omogućuje slobodno oblikovanje pojedinih dijelova namještaja prema željama, zahtjevima i ograničenjima, uključujući parametarsko crtanje za brže prilagođavanje oblicima. Uređivač CAM za dodavanje obrada na elementima, kao što su provrti i izrezi za električne instalacije i vodovodne priključke.

Ključne prednosti

• Oblikovanje proizvoljnih, nepravilnih oblika — Sklopovi i dijelovi prilagođeni kosim zidovima, neravnim podovima, nagibima, nišama i stupovima; izrezi za instalacije, zaobljeni i radijalni kutovi te zaobljene fronte.
• Parametarsko oblikovanje — Oblici se automatski prilagođavaju promjenama dimenzija; jedna promjena mjere ažurira cijeli sklop bez ponovnog crtanja.
• Jedan alat za sve razine — Oblikovanje na razini sklopa, pojedinog dijela i obradne operacije u jedinstvenom, preglednom sučelju.
• Napredna ograničenja (Advanced Constraints) — Logička i dimenzijska pravila osiguravaju da oblik pri promjeni veličine zadrži zamisao i kritične mjere.
• Izravna veza s CAM/CNC — Obrade se dodaju već u fazi konstruiranja; promjene se odmah odražavaju u proizvodnim podacima i podržavaju CNC pripremu.

Popis mogućnosti (19)

1. 01

   Mogućnost proizvoljnih oblika sklopova

   Modul xShaping omogućuje oblikovanje ormara i sklopova posve netipičnih, nepravilnih oblika koji nadilaze standardne pravokutne korpuse. Tako stolar svladava izazove stvarnih prostora — kosine i mansardne nagibe, neravne stropove i podove, netipične kutove te zaobljene (radijalne) elemente — što je prikladno za potkrovne ormare, garderobe i namještaj po mjeri.

   Budući da su oblici parametarski, sklop se pri promjeni mjera automatski prilagođava, a Cabinet Vision pritom generira ispravne popise dijelova i CNC podatke za proizvodnju. Zahtjevne, individualne projekte tako izrađujete jednako pouzdano i brzo kao serijski namještaj.

2. 02

   Uređivač oblika

   Uređivač oblika (Shape Editor) središnji je alat modula za crtanje i mijenjanje geometrije sklopova, elemenata i obrada. Uključuje alate za crtanje linija i lukova, obrezivanje (trim), pomak (offset) te provjeru i potvrđivanje geometrije, što omogućuje preciznu izradu zareza, izreza, skošenja i zaobljenih rubova.

   Ulaz je jednostavan: na odabranom elementu desnim klikom odaberete „Uredi oblik“ i oblik slobodno modelirate — bez potrebe za vanjskim CAD programom.

3. 03

   Parametarsko oblikovanje (Advanced Constraints)

   Parametarsko oblikovanje s naprednim ograničenjima (Advanced Constraints) omogućuje da geometriji odredite logička i dimenzijska pravila koja definiraju kako se oblik ponaša pri promjeni veličine. Dimenzijskim ograničenjima zaključavate duljine, kutove i razmake, a geometrijskim ograničenjima određujete odnose među točkama i linijama (paralelnost, okomitost, simetriju, poravnanje).

   Primjer: izrez za ventilaciju možete postaviti tako da uvijek ostane centriran i zadrži točne mjere bez obzira na to kako promijenite veličinu cijelog ormara. Oblik se pri svakoj promjeni mjera automatski i ispravno prilagođava te zadržava konstrukcijsku cjelovitost, čime se uklanja ručno precrtavanje i smanjuju pogreške.

4. 04

   Uredi oblik

   Funkcija „Uredi oblik“ (Edit Shape) dostupna je desnim klikom na sklop i otvara uređivač oblika izravno na odabranom objektu. Oblikovatelj tako brzo ulazi u uređivanje 2D obrisa sklopa te dodaje ili mijenja zareze, skošenja, kosine ili zaobljene rubove.

   Budući da su promjene vezane uz parametre, oblik se pri kasnijim promjenama dimenzija ponaša predvidljivo. Prilagodba oblika svakog sklopa tako je dostupna u nekoliko klikova, izravno unutar radnog okruženja.

5. 05

   Uređivanje oblika pojedinog sklopa

   Uređivanje na razini pojedinog sklopa omogućuje promjenu oblika samo jednog ormara ili sklopa, a da to ne utječe na ostale sklopove u projektu. To je ključno pri prilagodbi rubnih ormara kosini zida, kod završnih kutnih elemenata te kod ormara koji se moraju prilagoditi nepravilnostima prostora.

   Promjena oblika na razini sklopa automatski se prenosi na pripadajuće elemente i proizvodne podatke. Svaku jedinicu tako precizno prilagođavate stvarnom prostoru, a istodobno zadržavate dosljednost ostatka projekta.

6. 06

   Uređivanje oblika pojedinog elementa u sklopu

   Funkcija omogućuje promjenu oblika jednog elementa unutar sklopa — na primjer stranice, police, dna ili pregrade — bez zahvata u druge elemente ormara. Stranicu prilagođavate kosom stropu, polici dodajete zarez za instalacije ili oblikujete posebne izreze za vodovod, električne instalacije i ventilaciju.

   Geometrija elementa ostaje parametarski vezana uz sklop, pa međusobni odnosi i mjere ostaju ispravni i nakon promjena. To omogućuje precizno krojenje pojedinih komada uz zadržanu logiku cijelog ormara.

7. 07

   Dodavanje obrada na komadu (CAM)

   Modul omogućuje izravan pristup CAM uređivaču, u kojem na odabrani komad dodajete pojedine CNC obrade — linijsko bušenje (line bore), pojedinačne rupe (npr. za police), utore i dado/falceve te posebne montažne spojnice, kao što su Lamello Clamex, FastenLink i Intelli-Joints.

   Obradu dodajete tako da kliknete na komad, zatim otvorite njegova svojstva i odaberete odgovarajući alat kojim obradu precizno pozicionirate i parametrirate. Tehnolog tako složene spojeve i bušenja smješta već u fazi konstruiranja, bez naknadnog ručnog ispravljanja na stroju, što smanjuje pogreške i ubrzava pripremu proizvodnje.

8. 08

   Uređivanje oblika pojedinog elementa

   Uređivanje oblika pojedinog elementa znači rad s 2D nacrtom (obrisom) jednog komada izravno u uređivaču oblika, gdje crtate, obrezujete i ograničenjima određujete njegovu geometriju. Na elementu oblikujete zaobljene ili skošene rubove, dekorativne izreze, zareze i netipične obrise koje sustav zatim automatski pretvara u odgovarajuće CNC obrade.

   Naprednim ograničenjima osigurajte da element zadrži željene mjere i omjere i pri prilagodbi veličine. Oblikovatelj tako nadzire geometriju svakog komada — od zamisli do strojno pripremljene proizvodnje.

9. 09

   Oblikovanje zidova

   xShaping omogućuje parametarsko oblikovanje i prilagodbu zidova prostora — uključujući kose zidove, mansardne nagibe i neravne podove — te smještaj namještaja koji precizno prati nestandardne arhitektonske linije.

   Prilagodbe provodite izravno iz pogleda prostora ili elevacije, a sve se promjene odmah prenose u proizvodne podatke. Rezultat je izrada ormara i ugradbenog namještaja po mjeri za potkrovlja, niše i zahtjevne prostore — bez ručnog ispravljanja komada i s preciznom pripremom za CNC.

10. 10

    Uređivanje podjela na komadima

    Modul omogućuje podjelu (split) pojedinog komada ili ploče na vodoravan ili okomit način, što je neophodno kada je element prevelik za format ploče ili za radni stol CNC stroja. Mjernim alatom precizno određujete mjesto podjele odnosno unosite točnu mjeru, a program podjelu izvodi automatski i odgovarajuće je uzima u obzir pri ispisu i nestingu.

    Prema potrebi komade možete i povezivati u sklopove za posebne poglede. Velike elemente tako izrađujete od standardnih ploča s već uključenom spojnom obradom na mjestu podjele, što olakšava montažu i poboljšava iskorištenje materijala.

11. 11

    Ispis operacija po komadu

    Za svaki je komad dostupan pregledan popis svih dodanih operacija — bušenja, linijskog bušenja (line bore), utora, dado/end dado obrada i izreza — koje možete pojedinačno pregledavati, uređivati te im mijenjati dimenzije ili specifikacije. U tom se pregledu određuje i dodjela alata i parametara pojedinoj operaciji.

    Tehnologu to omogućuje nadzor nad redoslijedom obrade prije prijenosa na stroj (Screen-to-Machine), smanjuje nepotrebna pomicanja alata i pridonosi čišćim i kraćim putanjama obrade.

12. 12

    Spremamo i uvozimo elemente iz knjižnice

    Modul je povezan s knjižnicom (Library / Catalog), iz koje u projekt uvozite već pripremljene elemente, oblikovane komade i spremljene obrade kao ponovno upotrebljive predloške. Umjesto da složene oblike i spojeve svaki put stvarate iznova, prizivate ih iz knjižnice i dosljedno primjenjujete u više projekata.

    Rezultat je brža priprema, manje ponavljajućeg rada te standardizacija proizvoda i obrada u cijeloj proizvodnji.

13. 13

    Spremanje elemenata u bazu

    Vlastite oblikovane komade, sklopove i pojedinačne CNC obrade spremite u knjižnicu (Library Part) kao ponovno upotrebljive predloške. Tako tehnolog gradi vlastitu bazu provjerenih rješenja — tipičnih izreza, uzoraka bušenja i spojeva — koja kasnije brzo umeće u nove projekte bez ponovnog postavljanja.

    Posljedica je kraće vrijeme konstruiranja, veća ponovljivost i ujednačena kvaliteta obrada u cijeloj tvrtki.

14. 14

    Poveži element s drugim elementom

    Budući da xShaping radi parametarski, među elementima možete uspostaviti logičke i dimenzijske veze odnosno ograničenja (constraints), kojima zaključavate kutove, duljine i međusobne geometrijske odnose. Kada zatim element povećate, smanjite ili preoblikujete, povezani se elementi automatski prilagođavaju te zadržavaju kritične mjere i poravnanja.

    Za proizvodnju to znači da promjene na jednom komadu ne narušavaju logiku cijelog sklopa, što smanjuje pogreške i potrebu za ručnim ispravcima.

15. 15

    Zamjena elemenata elementima iz knjižnice ili DXF elementima

    Modul omogućuje da standardni komad zamijenite elementom iz knjižnice ili ga nadomjestite oblikom uvezenim iz DXF datoteke te tako postignete ujednačen i po želji prilagođen izgled.

    Pri uvozu DXF-a važno je da je geometrija zatvorena (closed geometry) i da se dosljedno koriste jednaki nazivi slojeva (layer) za dado, izreze i bušenja, jer ih uvozni čarobnjak ispravno prepoznaje i pretvara u obrade. U proizvodnju tako uključujete netipične, izvana oblikovane profile uz zadržanu vezu između oblika i CNC obrade.

16. 16

    Mogućnost eksplodiranja sklopova

    xShaping omogućuje jednostavnu izradu eksplodiranih (rastavljenih) prikaza sklopova, u kojima su pojedini komadi vizualno odvojeni i razmaknuti. Takav se prikaz koristi za dokumentaciju sklopova, montažne upute i jasan prikaz građe ormara.

    Korist je brža i preciznija montaža, manje pogrešaka pri sastavljanju te profesionalna tehnička dokumentacija za radionicu i kupca.

17. 17

    Spajanje većih sklopova u jedan

    Modul dopušta grupiranje (group / combine) više odvojenih sklopova ili ormara u jednu jedinicu, što je posebno korisno pri oblikovanju jedinstvenih elevacija i cjelovitih zidnih sklopova s više komada i kutova. Skupinu ormara tako promatrate i oblikujete kao cjelinu.

    Rezultat je jedinstven prikaz oblikovanja, lakše upravljanje složenim zidnim kompozicijama te usklađen izgled cijele linije namještaja.

18. 18

    Spajanje sklopova i podnožja

    xShaping omogućuje povezivanje korpusa s podnožjima (soklovima), tako da ormari i njihova podnožja djeluju kao usklađena jedinica pri oblikovanju, prikazu i proizvodnoj pripremi. To je posebno korisno kod kosih podova i neravnih podloga, gdje podnožje treba prilagoditi profilu prostora.

    Rezultat je dosljedno oblikovanje između korpusa i sokla te precizna prilagodba stvarnim prilikama na objektu.

19. 19

    Spajanje soklova

    U programu Cabinet Vision moguće je izraditi zajedničko, dijeljeno podnožje koje povezuje sokle više susjednih ormara u jednu neprekinutu liniju („Separate Shared Toe Kick“). Pojedini se soklovi tako spajaju u zajedničku bazu umjesto da svaki ormar ima svoj.

    Korist je brža i preciznija montaža (baza se jednom poravna i nivelira, a ormari se na nju samo postave), bolja stabilnost te čišća, neprekinuta linija sokla po cijelom nizu.

Modul za radne ploče

Profesionalno oblikovanje i konstruiranje radnih ploča u programu Cabinet Vision

Automatska izrada radnih ploča s unaprijed definiranim konstrukcijskim metodama i funkcija za ručno ispravljanje elemenata radnih ploča po narudžbi.

Ključne prednosti

• Automatska konstrukcija — Radna ploča gradi se automatski na temelju odabranih postavki, što skraćuje vrijeme projektiranja.
• Integracija s projektom — Radne ploče povezane su s korpusima i pri promjenama se automatski prilagođavaju.
• Precizni izrezi — Izrezi za sudopere, slavine i ploče za kuhanje izrađeni su točno i ponovljivo.
• Prilagodljivost detalja — Debljinu, rubove, prepuste i stražnje letvice određujete prema vlastitim standardima i željama kupaca.
• Pouzdana proizvodnja — Nacrt vjerodostojno odražava stvarni proizvod, što smanjuje pogreške pri rezanju i montaži.

Popis mogućnosti (5)

1. 01

   Uređivanje već izrađene radne ploče

   Funkcija omogućuje naknadno uređivanje postojeće radne ploče, a da je nije potrebno ponovno stvarati. Na već konstruiranoj radnoj ploči možete promijeniti dimenzije, oblik, rubove ili raspored izreza, a sve se promjene odmah odražavaju u modelu.

   To je posebno korisno pri usklađivanju s naručiteljem i kasnim promjenama projekta, kada se zahtjevi često mijenjaju. Umjesto ponovne izrade radnu ploču jednostavno prilagodite, što štedi vrijeme i zadržava povezanost s ostatkom sklopa.

2. 02

   Postavke konstrukcijskih detalja radne ploče

   U ovom dijelu određujete ključne konstrukcijske parametre radne ploče — debljinu, obradu i profil rubova, veličinu prepusta te stražnji rub odnosno zidnu letvu. Postavke djeluju kao polazište prema kojem se radna ploča automatski gradi u skladu s Vašim standardima.

   Jednokratnim definiranjem vlastitih zadanih vrijednosti osiguravate dosljednost među projektima i skraćujete pripremu svake nove radne ploče. Istodobno zadržavate fleksibilnost da detalje prema potrebi prilagodite specifičnim zahtjevima pojedine narudžbe.

3. 03

   Određivanje izreza

   Funkcija omogućuje smještanje izreza za sudopere, slavine i ploče za kuhanje na površinu radne ploče. Izrez postavite na željeno mjesto, a modul se brine za ispravnu geometriju otvora prema odabranom elementu ili unesenim dimenzijama. Ova je funkcija standardno već uključena u modul.

   Precizno i ponovljivo izrađeni izrezi izravno utječu na kvalitetu gotovog proizvoda i usklađenost s ugradbenom opremom. Smještanjem izreza već u fazi projektiranja izbjegavate naknadna mjerenja i smanjujete rizik pogrešaka pri obradi.

4. 04

   Konstrukcijske metode za radne ploče

   Konstrukcijske metode unaprijed su definirani načini na koje modul gradi radnu ploču — od jednostavne ravne ploče do zahtjevnijih izvedbi s rubovima, prepustima i posebnim detaljima. Odabirom odgovarajuće metode određujete kako će se geometrija radne ploče automatski oblikovati.

   Upotreba unaprijed definiranih metoda ujednačava pristup izradi i smanjuje ručni rad na svakom projektu. Budući da su metode dosljedne i ponovljive, rezultat je predvidljiv, a priprema brža i kod zahtjevnijih oblika radnih ploča.

5. 05

   Način sastavljanja radne ploče

   Ova funkcija određuje kako se radna ploča sastavlja odnosno rastavlja na pojedine komade — što je važno kod većih ili sastavljenih radnih ploča koje iz praktičnih razloga sastavljamo od više segmenata. Postupak sastavljanja vodi korak po korak, tako da nadzirete podjelu i spajanje komada.

   Promišljenom segmentacijom prilagođavate se ograničenjima materijala, transporta i montaže, a istodobno osiguravate čist spoj na vidljivim mjestima. Pravilno određen način sastavljanja tako izravno utječe na izvedivost i estetiku gotove radne ploče.

Modul za izradu nacrta

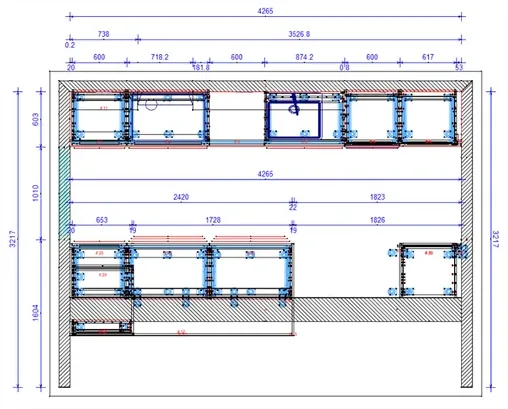

Napredni 2D CAD alati za radioničku i montažnu dokumentaciju

Automatska izrada radioničkih nacrta s automatskim ažuriranjem pri promjeni osnovnog projekta. Omogućuje uvoz datoteka DXF i DWG.

Ključne prednosti

• Precizno kotiranje i napomene — Prikaz mjera između proizvoljnih točaka s podesivom veličinom i stilom teksta za čitljivu dokumentaciju.
• Bogata vizualna prezentacija — Šrafure, simboli, tablice, slike i mediji za profesionalan izgled arhitektonskih predložaka.
• Živi, povezani nacrti — Automatsko ažuriranje podataka o elementima i pogleda pri promjenama modela; manje ručnog ispravljanja, bez nesklada.
• Knjižnica nacrta — Spremanje, organiziranje i ponovna upotreba detalja, presjeka i simbola za bržu pripremu dokumentacije.
• DXF razmjena — Uvoz i izvoz DXF-a za suradnju s arhitektima, izvođačima i drugim CAD/CAM sustavima.

Popis mogućnosti (14)

1. 01

   Dodavanje komentara i napomena sa strelicama na izvješćima

   Modul omogućuje dodavanje tekstualnih napomena i oblačića sa strelicama (leader / callout) koji pokazivač usmjeravaju točno na odabrani dio nacrta ili izvješća. Klikom potvrdite položaj strelice i unesete proizvoljan tekst kojim upozoravate na specifičnosti, kao što su „Shaker Door with 6mm bead“ ili „Adjustable Shelf Drilled at 32mm“.

   Tako jasno priopćujete namjeru oblikovanja i sve posebne zahtjeve, što smanjuje mogućnost pogrešnog razumijevanja u radionici ili na gradilištu. Rezultat su manji nesporazumi, brža komunikacija s arhitektom odnosno naručiteljem i preciznija izvedba.

2. 02

   Presjeci i u tlocrtu (standardno su u nacrtu)

   Uz klasične presjeke u nacrtu (elevaciji) presjek možete postaviti i u tlocrtu (plan view) — alatom „Presjek“ povučete presječnu liniju kroz prostor ili element na željenom mjestu. Presjek djeluje kao virtualni rez kroz namještaj i otkriva unutrašnjost te skrivene sastavne dijelove: police, ladice, spojeve i položaj radne ploče, koji u drugim pogledima nisu vidljivi.

   To je dragocjeno za prikaz dubinskih odnosa i detalja koji se samo iz tlocrta ili nacrta ne mogu iščitati. Stolaru omogućuje potpuniju dokumentaciju i lakše razumijevanje konstrukcije prije izrade.

3. 03

   Precizni opisi detalja dodatnim CAD alatima

   Modul nudi skup dodatnih CAD alata — kotiranje između proizvoljne dvije točke, šrafure s različitim uzorcima za prikaz materijala i presjeka, linije, oblike te tekstove — kojima izrađujete precizne detaljne i presječne nacrte. Time postižete razinu dokumentacije usporedivu s arhitektonskim nacrtima i radioničkim nacrtima za predaju.

   Projektant može po volji dopuniti automatski stvorene poglede i nacrtati upravo ono što je ključno za izradu ili odobrenje. Rezultat je profesionalna, pregledna dokumentacija koja podiže kvalitetu ponude i komunikacije s arhitektima i izvođačima.

4. 04

   Spremanje trenutačnih prikaza uživo — scene se ažuriraju automatski

   Poglede iz tlocrta ili nacrta možete na stranicu za crtanje prenijeti kao „živu“ scenu umjesto kao statični nacrt. Ako zatim u modelu nešto promijenite — na primjer uklonite ladicu ili prilagodite sklop — živi se prikaz na stranici automatski ažurira, a osvježavaju se i podaci o dijelovima i podatkovne tablice vezane uz pogled.

   To uklanja zamorno ručno ispravljanje nacrta pri svakoj promjeni projekta. Stolar i projektant tako raspolažu dokumentacijom koja odgovara stvarnom stanju modela.

5. 05

   Knjižnica nacrta i dodataka po mjeri korisnika

   Modul uključuje knjižnicu nacrta (Drawings Library), u koju naredbom „Spremi simbol“ spremate vlastite nacrte, simbole, detalje i CAD dodatke za kasniju ponovnu upotrebu. Sadržaj organizirate u proizvoljan broj skupina i podskupina, što omogućuje uredan i pregledan skup ponavljajućih elemenata.

   Kad jednom izradite detalj ili simbol, u sljedećim ga projektima umetnete jednim klikom umjesto da ga ponovno crtate. Rezultat je ušteda vremena, dosljednost dokumentacije i standardizacija često korištenih detalja.

6. 06

   Dodavanje simbola

   Funkcija omogućuje umetanje unaprijed pripremljenih 2D simbola iz ugrađene knjižnice, razvrstanih po kategorijama, kao što su Joint Details (profili i detalji spojeva), Electrical, HVAC, Lighting, Arrows & Markers, Reference i General. Simbol postavite na nacrt, podesite mu mjerilo te ga prema potrebi okrenete ili razvučete.

   Tako brzo obogaćujete radioničke i montažne nacrte električnim utičnicama, instalacijskim elementima, ventilacijom, oznakama i detaljima spojeva, a da ih ne crtate iznova. To ujednačava grafički jezik dokumentacije i skraćuje vrijeme izrade standardiziranih nacrta.

7. 07

   Unos tekstnog polja s više redaka

   Funkcija omogućuje umetanje tekstnog polja s više redaka (text box) u koje upisujete napomene, upute ili specifikacije koje se automatski prelamaju u više redaka. Pri umetanju postavite svojstva polja — vidljivost okvira, poravnanje teksta, vrstu i veličinu fonta te visinu znakova.

   Tako na nacrt dodajete pregledne, uredne opise i napomene koji ostaju čitljivi i pri promjeni mjerila nacrta. To osigurava jasno i profesionalno označavanje radioničke dokumentacije.

8. 08

   Dodatne naredbe za uređivanje 2D CAD objekata

   Skup dodatnih naredbi proširuje osnovno uređivanje 2D geometrije operacijama kao što su obrezivanje (trim), okretanje (flip), zrcaljenje (mirror), rotiranje (rotate) i obrezivanje prikazanog područja nacrta (crop). Njima precizno prilagođavate postojeće linije, simbole i elemente bez ponovnog crtanja.

   To ubrzava čišćenje i doradu nacrta te omogućuje brzo postizanje točne, ponovljive geometrije.

9. 09

   Naredba za offset

   Naredba „Odmak“ (Offset) stvara paralelnu kopiju odabranog 2D objekta — linije, poligona ili konture — na točno određenoj udaljenosti od izvornika. Tako brzo izrađujete paralelne rubove, debljine materijala, rubne odmake ili pomoćne linije, a da udaljenost ne morate mjeriti i crtati ručno.

   To povećava preciznost i produktivnost pri konstruiranju detalja i obrada.

10. 10

    DXF uvoz i izvoz

    Funkcija omogućuje uvoz vanjskih DXF datoteka na nacrt i izvoz nacrta u DXF za razmjenu s CAD/CAM sustavima i drugim alatima. Pri uvozu i izvozu upravlja se slojevima (layers) — na primjer DIM, F2–F6, BLAT, STT, PEZZO — pri čemu su geometrija, kotiranje i elementi razdvojeni po slojevima odnosno materijalima; određuju se i mjerilo i jedinice.

    Tako pouzdano prenosite radioničke nacrte i podatke između programa Cabinet Vision i vanjskog okruženja uz očuvanje strukture slojeva, što omogućuje glatku suradnju s konstruktorima, CNC pripremom i vanjskim partnerima.

11. 11

    Izvoz 3D modela iz programa Cabinet Vision

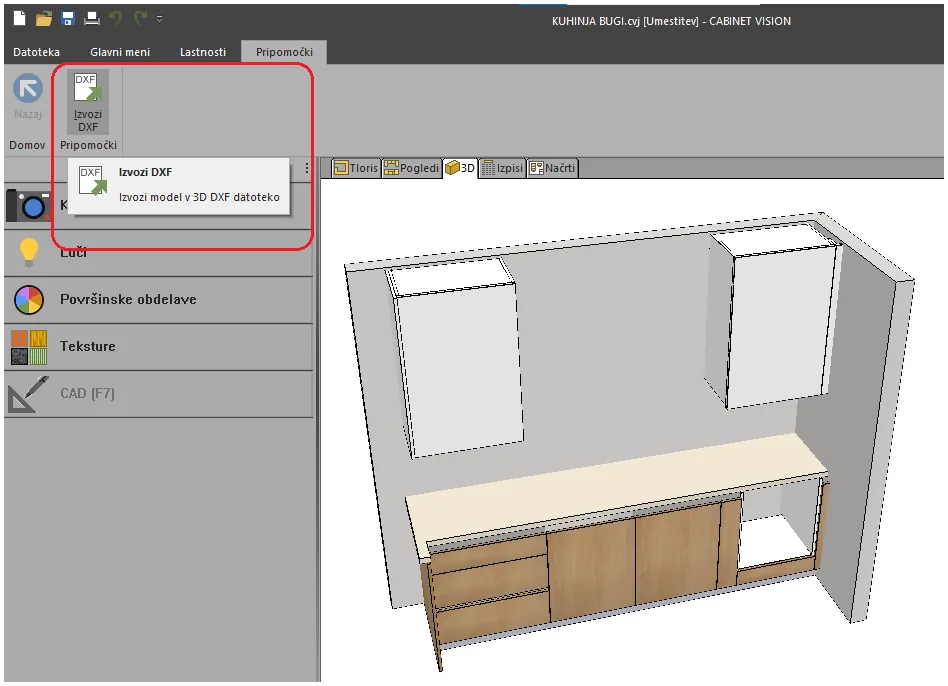

    Cabinet Vision omogućuje izvoz cijelog 3D modela proizvoda (npr. u obliku 3D DXF ili 3D DWG datoteke) za daljnju upotrebu u drugim CAD/CAM aplikacijama. Model tako prosljeđujete arhitektima, projektantima ili vanjskim partnerima koji rade u drugačijem softverskom okruženju, bez ponovnog modeliranja.

    Funkcija je korisna i za vizualizacije, koordinaciju s drugim strukama i arhiviranje geometrije u neutralnom razmjenskom obliku.

12. 12

    Nacrtani CAD dodaci spremaju se sa sklopovima

    2D CAD dodaci — dorisane linije, simboli, presjeci i napomene — koje nacrtate na razini pojedinog sklopa, spremaju se zajedno s tim sklopom te se s njim prenose i ponovno prikazuju. Jednom izrađen detaljni nacrt ili objašnjenje tako se zadržava i automatski pojavljuje svugdje gdje se taj sklop upotrebljava, i u drugim projektima.

    Tako štedite vrijeme, osiguravate dosljednost dokumentacije i izbjegavate ponavljajuće crtanje istih detalja.

13. 13

    Dodavanje opisa i komentara povezanih s elementima / sklopovima

    Pojedinim elementima ili cijelim sklopovima možete pridružiti opise, komentare i tekstualne napomene (npr. tekstualne pokazivače s opisom) koji ostaju vezani uz konkretan objekt. Budući da su podaci povezani sa živim modelom, pri promjeni elementa informacije se odgovarajuće ažuriraju, a napomene se ispravno prikazuju na radioničkim nacrtima i listovima za montažu.

    To poboljšava komunikaciju između projektnog ureda i proizvodnje te smanjuje mogućnost pogrešaka pri izradi i montaži.

14. 14

    Zasebno spremanje podataka za sastavnice

    Cabinet Vision omogućuje da pripremljene poglede i CAD scene (scenes) spremite u zasebnu datoteku odnosno da ih namjenski „spremite za sastavnicu / list za montažu“ (Save for Assembly Sheet). Dorađeni i anotirani pogledi za montažne listove tako su spremljeni neovisno o osnovnom modelu.

    To omogućuje uredan, ponovljiv ispis dokumentacije za montažu — standardizirana proizvodna dokumentacija dostupna je za ponovni poziv i ispis bez dodatnog uređivanja.

Modul za ispise

Izvješća, ispisi i izvoz podataka — od popisa dijelova do datoteka za strojeve i optimizatore

Više od 150 unaprijed pripremljenih ispisa koje je moguće uređivati po mjeri. Možemo stvoriti skupine ispisa koje standardiziramo prema svom načinu rada.

Ključne prednosti

• Više od 150 ugrađenih izvješća — Odmah upotrebljivi predlošci za ispise koji pokrivaju većinu potreba od ponude do proizvodnje, bez početnog postavljanja.
• Prilagodljivost — Uređivačem izvješća izradite vlastite predloške, popise dijelova i sastavnice koji odgovaraju Vašim postupcima i obrascima.
• Bez ručnog prepisivanja — Svi se podaci crpe izravno iz modela, pa su ispisi usklađeni sa stvarnim projektom.
• Povezivost sa strojevima i optimizatorima — Izvoz popisa materijala i datoteka narudžbe (ORDER.ORD, ORDER.ORDX) omogućuje izravan prijenos u vanjske programe za optimizaciju krojenja i upravljanje.
• Standardni formati za izvoz — Podatke izvezite u Excel, CSV, PDF i tekstualne datoteke za jednostavno dijeljenje, arhiviranje i daljnju obradu.

Popis mogućnosti (14)

1. 01

   Više od 150 predefiniranih izvješća

   Modul uključuje opsežnu knjižnicu od više od 150 unaprijed pripremljenih izvješća, koja pokrivaju tipične potrebe kod namještaja po mjeri — od ponuda i tehničkih listova do popisa dijelova, sastavnica i popisa materijala. Svako izvješće automatski povlači odgovarajuće podatke iz Vašeg projekta i prikazuje ih u preglednom obliku.

   Tako velik izbor predložaka znači da s ispisima možete početi odmah, bez dugotrajnog postavljanja. Za većinu svakodnevnih poslova pronaći ćete odgovarajući ispis, što štedi vrijeme i osigurava ujednačen izgled dokumentacije.

2. 02

   Skupine izvješća po mjeri

   Pojedina izvješća možete objediniti u skupine po mjeri i pokrenuti ih jednom naredbom. Umjesto da svaki ispis otvarate zasebno, u skupinu povezujete sve dokumente koje za određeni projekt ili fazu rada trebate zajedno.

   Time standardizirate svoje radne tokove i pazite da nijedan ispis ne zaboravite. Priprema cijelog kompleta dokumentacije za narudžbu postaje brza i ponovljiva, što je posebno korisno kod redovitih poslova koji se ponavljaju.

3. 03

   Uređivač izvješća po mjeri

   Uređivač izvješća alat je za izradu i prilagodbu vlastitih predložaka ispisa. Omogućuje određivanje koji se podaci prikazuju, njihov raspored u stupce i skupine te oblikovanje izgleda dokumenta, uključujući zaglavlja, logotipe i sažetke.

   Tako izvješća prilagođavate svojim postupcima, obrascima i zahtjevima kupaca umjesto da se prilagođavate programu. Rezultat su profesionalni, prepoznatljivi ispisi koji odgovaraju upravo Vašem načinu rada i identitetu tvrtke.

4. 04

   Filtriranje podataka izvješća

   Funkcija filtriranja omogućuje da u izvješću prikažete samo one podatke koji su relevantni za određenu svrhu. Sadržaj možete ograničiti prema odabranim uvjetima — na primjer prema vrsti materijala, elementu ili skupini — i tako isključiti sve nepotrebno.

   Time dobivate jasne, usmjerene ispise bez suvišnih podataka koji bi mogli unijeti zbrku. Voditelju proizvodnje, nabavi ili monteru tako predajete točno one informacije koje su im potrebne za njihov zadatak.

5. 05

   Istodobni izvoz više tekstualnih datoteka

   Modul omogućuje istodoban izvoz više tekstualnih (.txt) datoteka u jednom koraku. Umjesto da svaku datoteku izrađujete posebno, odjednom pripremate cijeli skup ispisa koje zahtijevaju daljnji programi ili strojevi.

   To ubrzava pripremu podataka za proizvodnju i smanjuje mogućnost pogrešaka ili izostavljenih datoteka. Postupak prijenosa projekta u sljedeću fazu postaje brži, uredniji i pouzdaniji.

6. 06

   Prikazi zidova po mjeri

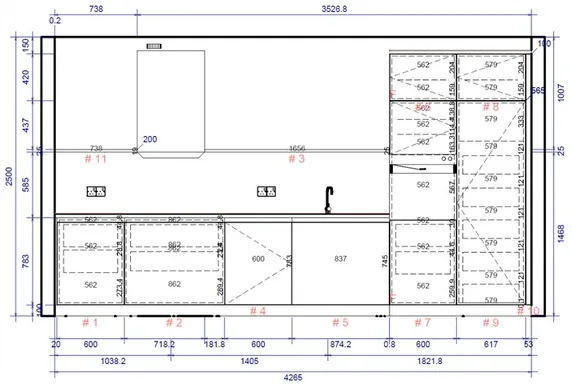

   Prikazi zidova po mjeri omogućuju izradu prilagođenih nacrta pojedinih zidova s rasporedom elemenata, kao što su donji i gornji elementi, ladice i uređaji. Prikaz možete prilagoditi prema podacima i oznakama koje želite vidjeti na nacrtu.

   Takvi su prikazi dragocjeni pri usklađivanju s kupcem i pri montaži na objektu. Monter dobiva jasnu sliku što ide na pojedini zid, što smanjuje mogućnost pogrešaka pri sastavljanju i postavljanju.

7. 07

   Sastavnice po mjeri

   Sastavnice po mjeri prikazuju elemente projekta na razini sklopova — dakle pojedinih korpusa i ormara s njihovom građom i pripadajućim dijelovima. Sadržaj i oblik sastavnice prilagodite tako da odražava Vašu logiku sastavljanja i označavanja.

   Time proizvodnja dobiva jasan pregled od kojih se dijelova sastoji svaki korpus i kako se oni povezuju u cjelinu. To olakšava pripremu rada, komisioniranje i sastavljanje, a istodobno smanjuje mogućnost zamjena.

8. 08

   Popisi dijelova po mjeri

   Popisi dijelova po mjeri detaljni su popisi pojedinih dijelova s njihovim dimenzijama, materijalima, rubnim trakama i količinama. Stupce, redoslijed i oblikovanje prilagodite svojim potrebama te zahtjevima strojeva i daljnjih programa.

   Precizan popis dijelova temelj je nabave i proizvodnje jer određuje što je potrebno izrezati, kantirati i obraditi. S ispisom prilagođenim Vašem postupku izbjegavate nesporazume i ubrzavate pripremu rada.

9. 09

   Izvoz podataka izvješća

   Podatke iz izvješća možete izvesti u različite standardne formate, kao što su Excel, CSV i PDF, te tako iz programa Cabinet Vision prijeći u druge alate. Izvezeni ispisi zadržavaju strukturu podataka, pa su prikladni za daljnju obradu, dijeljenje ili arhiviranje.

   Takva prilagodljivost olakšava suradnju s naručiteljima, dobavljačima i računovodstvom te uključivanje podataka u Vaše postojeće poslovne procese. Dokumentaciju jednostavno prosljeđujete dalje u obliku koji primatelj lako može upotrijebiti.

10. 10

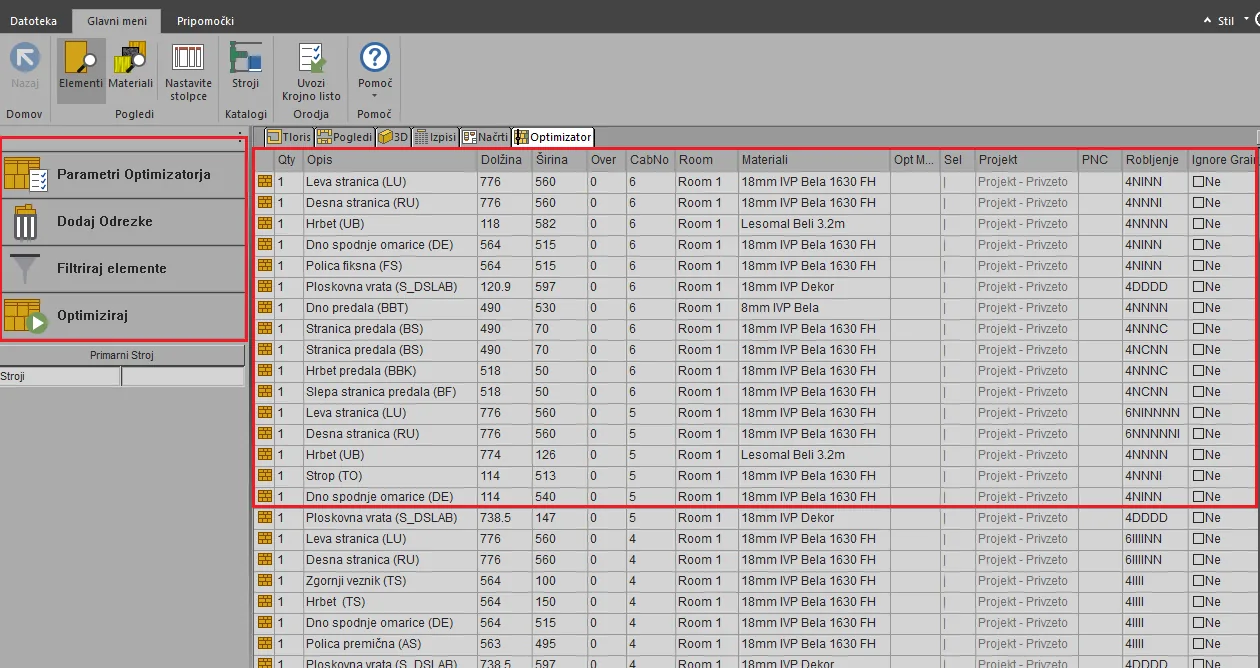

    Izvoz popisa materijala za vanjske programe za optimizaciju

    Modul omogućuje izvoz popisa materijala u obliku koji razumiju vanjski programi za optimizaciju krojenja ploča. Podaci o pločama, dimenzijama, rubovima i količinama prenose se izravno, bez ručnog unosa u optimizator.

    Time postižete bolje iskorištenje materijala i manje otpada, a istodobno štedite vrijeme pri pripremi krojenja. Veza između projektiranja i optimizacije postaje glatka, brza i pouzdana.

11. 11

    Izvoz narudžbe ORDER.ORD

    Funkcija priprema izvoz narudžbe u datoteku ORDER.ORD — standardizirani oblik zapisa koji koriste neki vanjski programi i proizvodna rješenja. Datoteka sadrži podatke o elementima i materijalima, uređene u propisanoj strukturi.

    Tako se podaci projekta prenose u daljnji proizvodni proces bez ručnog prepisivanja. To smanjuje mogućnost pogrešaka i ubrzava protok podataka između projektiranja i proizvodnje.

12. 12

    CV Export Order XML (ORDER.ORDX)

    Uz klasičnu datoteku narudžbe modul omogućuje i izvoz u obliku XML (ORDER.ORDX). Format XML strukturiran je i proširiv, pa omogućuje bogatiji i precizniji prijenos podataka o narudžbi u suvremene sustave.

    Takav izvoz olakšava povezivanje s naprednijim proizvodnim i poslovnim rješenjima koja se temelje na standardiziranim zapisima podataka. Vaš radni tok tako ostaje spreman za povezivanja i nadogradnje u budućnosti.

13. 13

    Popis izvješća

    Popis izvješća nudi pregledan prikaz svih dostupnih predložaka ispisa, kako ugrađenih tako i onih koje ste sami izradili. Iz njega brzo pronalazite i pokrećete izvješće koje Vam je potrebno, bez nepotrebnog traženja.

    Uredan pregled osigurava brzo snalaženje, što je posebno korisno kod velikog broja izvješća. Tako rad s ispisima postaje pregledniji i učinkovitiji.

14. 14

    Mogućnosti prikaza

    Mogućnosti prikaza omogućuju prilagodbu prikaza i pregleda ispisa prije tiskanja ili izvoza. Prije konačne pripreme možete provjeriti izgled dokumenta i prema potrebi prilagoditi način prikaza podataka.

    Pregledom prije ispisa izbjegavate nepotrebno tiskanje i ispravke jer eventualne nedostatke uočavate unaprijed. To štedi vrijeme i materijal te osigurava da konačni dokument odgovara očekivanjima.

Modul za fotorealistični prikaz

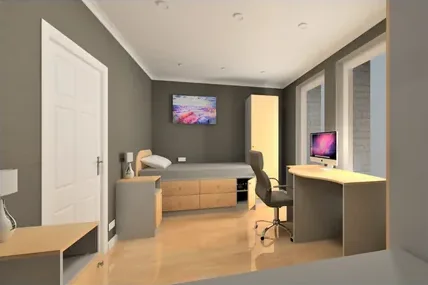

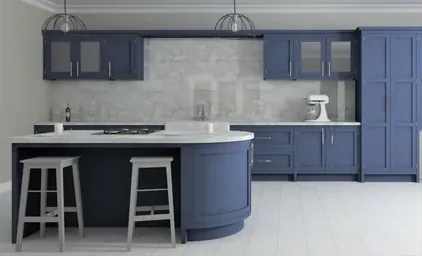

Fotorealistični prikaz gotovog proizvoda. Na raspolaganju je više različitih razina preciznosti prikaza, koje ovise o vremenu renderiranja.

Program za 3D vizualizaciju

Cijena programa navedena je za 12 mjeseci.

Fotorealistična 3D vizualizacija u stvarnom vremenu koja Vaše projekte iz programa Cabinet Vision pretvara u doživljaj za kupca

Fotorealistična 3D vizualizacija u stvarnom vremenu koja Vaše projekte iz programa Cabinet Vision pretvara u doživljaj za kupca.

Ključne prednosti

• Trenutačan dojam na kupca — Projekt vidi kao fotorealističan prizor svog prostora.
• Bez čekanja na renderiranje — Renderiranje teče u stvarnom vremenu, pa promjene vidite odmah i možete uređivati uživo tijekom sastanka.
• Čvrsta veza s programom Cabinet Vision — Izvoz u VOK ili DXF i ponovni uvoz čuvaju sve Vaše vizualne postavke i nakon promjene modela.
• Bogata knjižnica — Više od 6.000 optimiziranih 3D modela i dodatnih 40.000 predmeta iz knjižnice Wayfair te materijali poznatih robnih marki.
• Više izlaza iz jednog projekta — Fotografije, šetnje u 2K ili 4K, 360-stupanjski prikazi i doživljaj u virtualnoj stvarnosti (VR) za svaki način prezentacije.

Popis mogućnosti (8)

1. 01

   Renderiranje u stvarnom vremenu

   Renderiranje u stvarnom vremenu temelj je programa VORTEK: svaka promjena scene, materijala ili osvjetljenja iscrtava se odmah, bez redova čekanja i dugih izračuna. Program radi glatko i tijekom okretanja i kretanja po prizoru, pa rad teče tečno čak i na običnoj radnoj stanici.

   Za korisnika to znači da projekt uređuje u hodu i ne zaustavlja se pri svakom ispravku. Pri prodaji je prednost još veća: kupac promjenu vidi u tren oka, a Vi se s njim dogovarate brže i uz manje nesporazuma.

2. 02

   Povezivanje i sinkronizacija s programom Cabinet Vision

   VORTEK preuzima projekt izravno iz programa Cabinet Vision putem izvoza u zapis VOK ili DXF; kod verzija 2023 i novijih to obavljate namjenskim gumbom VORTEK Spaces, a kod starijih naredbom Spremi kao. Uvezenu datoteku program automatski obrađuje i priprema scenu za prikaz.

   Kad u programu Cabinet Vision promijenite konfiguraciju namještaja, projekt samo ponovno izvezite i model u VORTEK-u se ažurira, a sve Vaše materijale, osvjetljenje i raspored program zadržava. Tako tehničke promjene i vizualna prezentacija ostaju usklađene bez dvostrukog rada.

3. 03

   Materijali, boje i teksture

   VORTEK nudi opsežnu knjižnicu u industriji provjerenih materijala za fronte, korpuse, radne ploče, zidove i podove, uključujući materijale poznatih proizvođača ploča, kamena i podnih obloga. Vlastite dekore i teksture možete po potrebi i uvesti te ih nanijeti na odabrane površine.

   Zamjena materijala ili boje stvar je jednog klika, a učinak je vidljiv odmah. To Vam omogućuje da kupcu uživo predstavite više varijanti, na primjer različite nijanse fronti ili uzorke radne ploče, i da zajedno s njim brzo nađete konačno rješenje.

4. 04

   Osvjetljenje i atmosfera prostora

   Program omogućuje precizno upravljanje osvjetljenjem: dodajete i podešavate izvore svjetla, uređujete ambijentalno svjetlo, LED trake, IES profile i smjer sunca te prebacujete između dnevne i noćne atmosfere. Dostupne su i pametne automatske postavke koje brzo postižu vjerodostojan rezultat bez ručnog usklađivanja.

   Pravilno osvjetljenje ono je što prizor čini fotorealističnim i uvjerljivim. Njime kupcu pokazujete kako će kuhinja funkcionirati danju i navečer te kako će osvjetljenje ispod elemenata istaknuti radnu ploču.

5. 05

   Knjižnica 3D objekata i opreme

   VORTEK uključuje više od 6.000 optimiziranih 3D modela, od namještaja i dekoracije do biljaka, te pristup dodatnih 40.000 predmeta iz knjižnice Wayfair. Te elemente jednostavno povučete u prizor i tako brzo sastavite vjerodostojno opremljen prostor.

   Opremljen prizor na kupca djeluje posve drukčije od prazne ljuske namještaja. S kućanskim aparatima, posuđem, dekoracijom i biljkama prostor dobiva mjeru i kontekst, a kupcu je puno lakše zamisliti konačni rezultat u svom domu.

6. 06

   Virtualna šetnja i prezentacijske slike

   U VORTEK-u određujete poglede i putanje kamere te iz njih izrađujete virtualnu šetnju kroz projekt ili snimate fotorealistične slike pojedinih prizora. Šetnji možete dodati efekte kao što su približavanje, pomicanje i dubinska oštrina te je oblikovati u dovršenu prezentaciju.

   Takva je šetnja snažno prodajno oruđe: kupcu daje osjećaj da već hoda po svojoj novoj kuhinji i povećava njegovo povjerenje u projekt. Slike i videozapisi služe i za prezentacije, ponude i marketing Vaše tvrtke.

7. 07

   Izvoz slika i videa u visokoj razlučivosti

   Iz projekta izvozite fotografije i videozapise, a šetnje renderirate u razlučivosti 2K ili 4K. Sadržaj možete opremiti znakom svoje tvrtke, prilagoditi ga za objave na društvenim mrežama (YouTube, Facebook, Instagram) ili ga upotrijebiti u ponudama i prezentacijama.

   Tako iz jednog jedinog projekta dobivate cjelovit skup materijala za kupca i za marketing.

   Napomena: izvoz videa u 2K ili 4K zahtijeva grafičku karticu s najmanje 6 GB namjenske memorije (VRAM).

8. 08

   Doživljaj u virtualnoj stvarnosti (VR)

   S dodatkom za VR kupca uranjate u projekt: računalo povežete s VR naočalama, otvorite VORTEK i pokrenete karticu VR, a zatim se kupac u virtualnoj stvarnosti slobodno prošeta svojim budućim prostorom. Funkcija je uključena u veće ažuriranje programa za 2025. godinu.

   Kupac prostor doživljava u prirodnoj veličini i iz prve ruke.

   Napomena: doživljaj VR dostupan je kao zaseban dodatak (add-on) osnovnom programu.

Modul za naprednu izradu ponuda

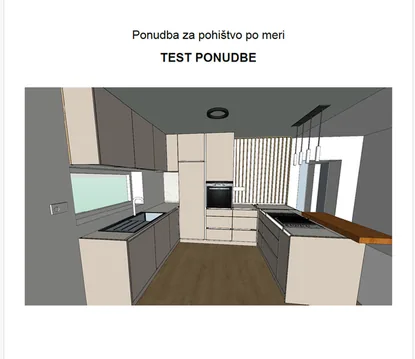

Napredna izrada ponuda, kalkulacija i cjenika u programu Cabinet Vision

Nadzor nad ponudama i procjenama troškova. Program koristi složen izračun uzimajući u obzir troškove materijala, rada i druge povezane troškove.

Ključne prednosti

• Preciznost temeljena na modelu — Ponuda se izračunava izravno iz 3D projekta, pa odražava stvarnu potrošnju materijala i rada, a ne samo grube procjene.
• Pouzdane marže — Marže možete određivati na više razina (materijal, receptura, sklop), što osigurava predvidljivu isplativost svake ponude.
• Više dobavljača na jednom mjestu — Cjenici i dobavljači vode se unutar kataloga materijala, što omogućuje brzu usporedbu i odabir odgovarajućeg izvora.
• Pregledna raščlamba — Centar Bid Breakdown i grafikoni otkrivaju strukturu troškova po stavkama, pa vidite gdje troškovi nastaju.
• Povezivanje s vanjskim alatima — Izvoz podataka (BIDDATA.MDB) omogućuje daljnju obradu ponuda u vanjskim programima i integraciju s poslovnim sustavom.

Popis mogućnosti (19)

1. 01

   Detaljnije ponude

   Modul Bidding proširuje osnovnu kalkulaciju u raščlanjene i precizne ponude. Umjesto jedinstvene ukupne cijene ponudu razlaže na pojedine skupine troškova — materijal, rad, dodatke i marže — koje možete prikazati ili sakriti prema potrebi.

   Tako pripremljena ponuda naručitelju je preglednija i vjerodostojnija, a proizvođaču lakše upravljiva. Detaljnija struktura olakšava pregovore jer je jasno vidljivo od čega se sastoji konačna cijena.

2. 02

   Dodavanje troška rada po pojedinim elementima

   Trošak rada možete odrediti na razini pojedinog komada odnosno elementa (Parts), a ne samo za proizvod u cjelini. Svakom se elementu tako pripisuje realno radno opterećenje prema njegovoj izradi i obradi.

   Time kalkulacija rada postaje preciznija i bliža stvarnom stanju u proizvodnji. Razlike u zahtjevnosti pojedinih komada ispravno se odražavaju u cijeni, što sprječava podcjenjivanje zahtjevnijih elemenata.

3. 03

   Katalog dobavljača unutar kataloga materijala

   Uz materijale, modul u istom katalogu omogućuje vođenje i dobavljača. Svaki se materijal tako može povezati s izvorom nabave, a podaci o dobavljačima dostupni su izravno uz materijal.

   Takvo rješenje uklanja potrebu za zasebnim popisima dobavljača i smanjuje mogućnost pogrešaka. Sve informacije potrebne za kalkulaciju nabavnih troškova prikupljene su na jednom mjestu.

4. 04

   Dodjeljivanje materijala odabranim prodavateljima

   Pojedine materijale možete dodijeliti određenim prodavateljima odnosno dobavljačima, čime uspostavljate jasnu vezu materijal → izvor nabave. Tako je za svaki materijal određeno od koga i po kojoj se cijeni nabavlja.

   To omogućuje dosljednu i sljedivu kalkulaciju nabavnih troškova. Pri promjeni dobavljača ili uvjeta ažuriranje se odražava posvuda gdje se materijal koristi, bez ručnog ispravljanja svake ponude posebno.

5. 05

   Dodavanje prodavatelja

   Modul omogućuje unos i upravljanje prodavateljima odnosno dobavljačima u vlastitoj evidenciji. Svakog prodavatelja možete opisati osnovnim podacima i zatim ga koristiti pri dodjeljivanju materijala i cijena.

   Uređena baza prodavatelja temelj je za vođenje cjenika prema izvorima nabave. S rastom broja dobavljača sustav ostaje pregledan, a ažuriranje podataka jednostavno i centralizirano.

6. 06

   Marža po recepturi u recepturama za materijale

   Maržu možete odrediti već na razini receptura za materijale, dakle u samom sastavu materijala i njegove obrade. Svaka receptura tako može nositi vlastitu dodanu vrijednost, prilagođenu specifičnosti materijala ili postupka.

   Time postižete diferenciranije i pravednije oblikovanje cijena. Materijali s višom dodanom vrijednošću ili zahtjevnijom obradom vrednuju se primjereno, a marža se primjenjuje automatski pri svakoj ponudi.

7. 07

   Određivanje cijena za vrata

   Modul omogućuje određivanje cijena za vrata, koja su jedan od ključnih i cjenovno osjetljivih elemenata namještaja. Cijene se mogu vezati uz vrstu, izvedbu i dimenzije vrata. Ta je funkcija dostupna i u osnovnoj verziji programa Cabinet Vision.

   Precizno određene cijene vrata osiguravaju da je taj važan trošak ispravno obuhvaćen u ponudi. To je posebno korisno kod kuhinja i namještaja po mjeri, gdje vrata utječu na konačnu cijenu.

8. 08

   Troškovi izrade linearnih profila

   Modul omogućuje kalkulaciju troškova za linearne odnosno linijske profile, kao što su rubovi, letvice i slični elementi koji se obračunavaju po duljini. Trošak se izračunava prema duljini i vrsti profila u projektu.

   Time su i profili, koje je inače lako previdjeti, ispravno obuhvaćeni u ponudi. Kalkulacija postaje cjelovitija jer obuhvaća i elemente koji se mjere po tekućem metru.

9. 09

   Vremenski parametar za pojedini sklop

   Pojedinom sklopu moguće je dodijeliti parametar vremena izrade, koji određuje koliko je rada potrebno za njegovu izradu. To se vrijeme zatim uzima u obzir pri izračunu troškova rada u ponudi.

   Tako se vremenska zahtjevnost izrade realno odražava u cijeni svakog sklopa. Sklopovi koji zahtijevaju više rada primjereno su vrednovani, što poboljšava preciznost cjelokupne kalkulacije rada.

10. 10

    Detaljniji centar za ponude – Bid Breakdown

    Bid Breakdown središnje je mjesto za raščlambu ponude po pojedinim stavkama i skupinama troškova. Na jednom pregledu prikazuje kako se konačna cijena sastoji od materijala, rada, dodataka i marži.

    Takva raščlamba daje proizvođaču nadzor nad strukturom ponude. Brzo je moguće prepoznati koje stavke utječu na cijenu i prema potrebi prilagoditi kalkulaciju još prije predaje ponude.

11. 11

    Postavljanje vrste kalkulacije

    Modul omogućuje odabir metode kalkulacije, na primjer prema načelu materijal plus rad te dodatnim troškovnim elementima. Ovisno o odabranoj vrsti određuje se kako se pojedine komponente zbrajaju u konačnu cijenu.

    Tako način oblikovanja cijena možete prilagoditi poslovnom modelu svoje tvrtke. Jednom postavljena logika kalkulacije zatim se dosljedno primjenjuje pri svim ponudama, što osigurava ujednačenost.

12. 12

    Grafikoni

    Modul nudi grafičke prikaze strukture troškova i ponude, koji podatke predstavljaju u vizualnom obliku. Umjesto pregledavanja samih brojki, odnose između materijala, rada i marže uočavate na prvi pogled.

    Vizualni prikaz olakšava razumijevanje i odlučivanje, kako interno tako i u komunikaciji s naručiteljem. Odnosi i odstupanja u strukturi troškova odmah postaju uočljivi, što ubrzava analizu ponude.

13. 13

    Interni način pregledavanja i postavke dodane vrijednosti

    Interni prikaz omogućuje pregled ponude zajedno s dodanom vrijednošću odnosno maržom, a namijenjen je isključivo internoj uporabi. U tom su načinu vidljivi podaci koje naručitelju obično ne prikazujete.

    Tako tvrtka ima zaseban uvid u isplativost svake ponude. Prije predaje moguće je provjeriti i po potrebi prilagoditi maržu, a da ti podaci ne završe u ponudi za naručitelja.

14. 14

    Cijene sklopova

    Cijene je moguće određivati i pregledavati na razini pojedinih sklopova, dakle zaokruženih cjelina proizvoda. Svaki sklop tako dobiva svoju cijenu, koja proizlazi iz ugrađenog materijala, rada i marže.

    To omogućuje pregledno oblikovanje cijena po logičnim jedinicama proizvoda. Naručitelj može dobiti uvid u cijenu pojedinih sklopova, a proizvođač lakše upravlja kalkulacijom većih projekata.

15. 15

    Cijene dodataka

    Modul omogućuje određivanje cijena dodataka, kao što su okovi i drugi popratni elementi namještaja. I ti se elementi tako primjereno obuhvaćaju u ukupnoj kalkulaciji ponude.

    Time nijedan trošak ne ostaje neuzet u obzir, iako pojedini dodaci pojedinačno ne predstavljaju velik iznos. Zajedno mogu bitno utjecati na konačnu cijenu, zato je njihovo precizno vrednovanje važno.

16. 16

    Cijene materijala po prodavateljima

    Za isti materijal možete voditi različite cijene prema pojedinom prodavatelju odnosno dobavljaču. Tako je moguće usporediti ponude izvora nabave i u kalkulaciji koristiti željenu cijenu.

    To tvrtki omogućuje da pri svakoj ponudi polazi od povoljnih ili odgovarajućih nabavnih uvjeta. Preglednost cijena po prodavateljima izravno pridonosi boljem upravljanju troškovima i maržama.

17. 17

    Sažetak

    Sažetak predstavlja kratak pregled ponude odnosno kalkulacije koji ključne podatke okuplja na jednom mjestu. Na njemu su vidljive glavne stavke i ukupni iznosi bez detaljnije raščlambe.

    Takav je sažetak prikladan za brz pregled i predstavljanje ponude naručitelju. Omogućuje jasnu komunikaciju konačne cijene, dok pojedinosti ostaju dostupne u raščlanjenim prikazima.

18. 18

    Rad

    Odjeljak Rad obuhvaća stavke i troškove povezane s radom potrebnim za izradu proizvoda. Ovdje se prikupljaju vremena i troškovi rada koji proizlaze iz pojedinih elemenata i sklopova.

    Pregledan prikaz troškova rada tvrtki omogućuje bolje upravljanje tim često podcijenjenim dijelom kalkulacije. Preciznim vrednovanjem rada ponuda postaje realnija, a isplativost pouzdanija.

19. 19

    Izvoz podataka za ponude u vanjski program – BIDDATA.MDB

    Modul omogućuje izvoz podataka ponude u vanjsku bazu odnosno datoteku BIDDATA.MDB, koja je namijenjena daljnjoj obradi u vanjskim programima. Podaci kalkulacije tako nisu zatvoreni u programu Cabinet Vision, nego ih je moguće prenijeti dalje.

    To otvara put povezivanju s poslovnim i računalnim sustavima tvrtke, na primjer za izradu konačnih dokumenata ili analizu. Jednom preuzeti podaci koriste se više puta, bez ponovnog ručnog unosa.

Modul za uređivanje kataloga

Izradite vlastiti modularni katalog standardnih proizvoda i sigurno ga podijelite prodajnoj mreži

Izradite vlastiti modularni katalog standardnih proizvoda i sigurno ga podijelite prodajnoj mreži.

Ključne prednosti

• Vlastiti modularni katalog — Sami izrađujete katalog standardnih proizvoda s unaprijed postavljenim opcijama i doplatama, posve prilagođen Vašem programu.
• Uključeni svi Vaši standardi — U katalog se prenose materijali, sheme materijala, vrata, ladice, profili i metode konstrukcije, pa su proizvodi ispravno definirani.
• Zaštita podataka pri distribuciji — Prenosivi katalozi u načinu samo za čitanje sprječavaju da krajnji korisnici mijenjaju jedinice i spremaju ih natrag u katalog.
• Brza i dosljedna konfiguracija — Unaprijed postavljene opcije i cjenovne doplate ubrzavaju izradu ponuda i smanjuju pogreške.
• Standardizacija prodajne mreže — Prodavači i partneri rade s istim proizvodima, materijalima i cijenama, što osigurava ujednačenost ponude.

Popis mogućnosti (7)

1. 01

   Izrada vlastitog modularnog kataloga

   Modul za uređivanje kataloga omogućuje Vam da izradite svoj modularni katalog standardnih ormara i proizvoda. Takav katalog ima unaprijed postavljene opcije i doplate za te opcije, izbore vrata te doplate za vrata i ladice, slično kao što ih nalazite u tiskanom katalogu serijskog proizvođača.

   Umjesto da proizvode svaki put iznova sastavljate od početka, jednom ih pripremite i složite u katalog. Time dobivate pouzdan temelj za brzo, ponovljivo i cjenovno precizno oblikovanje svakog novog projekta.

2. 02

   Preuzimanje Vaših sustavnih standarda

   U katalog se uključuju svi prilagođeni sustavni standardi iz programa Cabinet Vision Solid: materijali, sheme materijala, vrata i ladice, profili, metode konstrukcije i, gdje je to smisleno, cijene dijelova. Vaše znanje i postavke tako postaju sastavni dio kataloga.

   Budući da proizvodi sa sobom nose ispravne materijale, konstrukciju i cijene, svaka je jedinica iz kataloga već usklađena s Vašim načinom proizvodnje. To uklanja dvostruki rad i osigurava da su popisi dijelova i izračuni od početka ispravni.

3. 03

   Unaprijed postavljene opcije i doplate

   Za svaki proizvod možete unaprijed odrediti dostupne opcije i pripadajuće doplate, uključujući izbore vrata te doplate za vrata i ladice. Konfiguracija proizvoda tako se odvija odabirom već pripremljenih varijanti.

   Takav pristup ubrzava pripremu ponuda i ujednačuje cjenovnu politiku. Korisnik kataloga jednostavno odabere željene opcije, a cijena se ažurira automatski, što smanjuje mogućnost pogrešaka i zaboravljenih stavki.

4. 04

   Prenosivi katalozi za distribuciju

   Iz svojeg rada izrađujete novi, samostalan i prenosiv katalog koji možete predati drugim korisnicima: prodavačima, partnerima ili suradnicima na različitim lokacijama. Katalog tako postaje zajednički alat Vaše prodajne mreže.

   Svi koji rade s istim katalogom nude jednake proizvode s jednakim materijalima, konstrukcijom i cijenama. To osigurava ujednačenost ponude i olakšava širenje Vašeg programa izvan matične tvrtke.

5. 05

   Zaštita podataka u načinu samo za čitanje

   Katalog možete pripremiti kao prenosiv odnosno zaključan katalog u načinu samo za čitanje. U tom slučaju krajnji korisnici jedinice ne mogu mijenjati niti spremati natrag u katalog, pa sadržaj ostaje netaknut.

   Time štitite svoje intelektualno vlasništvo, cijene i standarde. Vaš katalog ostaje vjerodostojan referentni izvor, bez obzira na to kome ga predate, a Vi zadržavate nadzor nad njegovim sadržajem.

6. 06

   Knjižnica za ponovnu uporabu proizvoda

   Katalog djeluje kao organizirana knjižnica Vaših proizvoda i sklopova. Kad jednom pripremite proizvod ili prilagodbu, spremite je u katalog i poslije je u bilo kojem trenutku pozovete u novi projekt.

   Svaku jedinicu iz kataloga možete pri pozivanju po potrebi prilagoditi željenoj izvedbi. Tako spajate brzinu rada sa standardnim proizvodima i fleksibilnost koju zahtijeva izrada namještaja po mjeri.

7. 07

   Standardizacija i ubrzanje prodaje

   Vlastitim katalogom standardnih proizvoda ujednačujete način na koji Vaša tvrtka i Vaši partneri sastavljaju i cjenovno vrednuju ponude. Svi polaze od istih, unaprijed provjerenih proizvoda i cijena.

   Posljedica su brža i pouzdanija priprema ponuda te manje nesporazuma između prodaje i proizvodnje. Katalog postaje zajednički jezik tvrtke koji povezuje oblikovanje, prodaju i izradu.

Modul za proizvodnju

Ovaj modul omogućuje stvaranje, otvaranje, spremanje, uvoz i izvoz NC datoteka te daljnju obradu.

Modul omogućuje uvoz datoteka BXF (Blum Dynaplan). Sami određujemo i definiramo raspoloživu tehnologiju obrade elemenata i tijek rada. Također omogućuje izradu osnovnih naljepnica i sadrži uređivač izvješća za daljnju obradu.

Unutar programa definiramo strategije upotrebe alata, nadziremo skidanje materijala, brzinu posmaka, kontrolu dubine alata u jednom prolazu prema odabranom materijalu i drugo.

Modul za krojačice ploča — optimizacija

Optimalno iskorištavanje materijala i radni programi za odabrani stroj za krojenje ploča.

Programi su pripremljeni za automatske krojačice ploča, a za ručno upravljane formatne pile ispisujemo sheme krojenja. Na raspolaganju je i vođenje ostataka nakon krojenja, što povećava konačno iskorištenje. U cijenu je uključeno prilagođavanje određenoj marki i modelu stroja putem programa za prevođenje (post procesora).

• optimizacija ploča
• odabir stroja za krojenje
• filtriranje elemenata
• uvoz krojne liste izvana
• rezultat: krojne liste
• ostaci

Modul za CNC strojeve

Dodatak priprema CNC programe za upravljanje računalno vođenim NC strojevima za bušenje, glodanje i piljenje.

U cijenu je uključeno prilagođavanje određenoj marki i modelu stroja putem programa za prevođenje (post procesora). Moguć je izvoz radnih programa u DXF formatu za posebne vrste upravljačkih sustava CNC strojeva.

Modul za nesting strojeve

Radni programi za formatiranje na CNC nesting strojevima: formatiranje elemenata sa svim vertikalnim obradama bušenja, glodanja i piljenja.

Primijenjena tehnologija osigurava kvalitetnu obradu na svim elementima, bez obzira na njihovu veličinu. Možemo kombinirati pravokutne elemente i elemente proizvoljnih oblika (freeform). U cijenu je uključeno prilagođavanje određenoj marki i modelu stroja putem programa za prevođenje (post procesora).

Modul za bušenje i umetanje tiplova

Priprema programa za upravljanje strojevima za bušenje i umetanje tiplova.

Optimizacijski modul

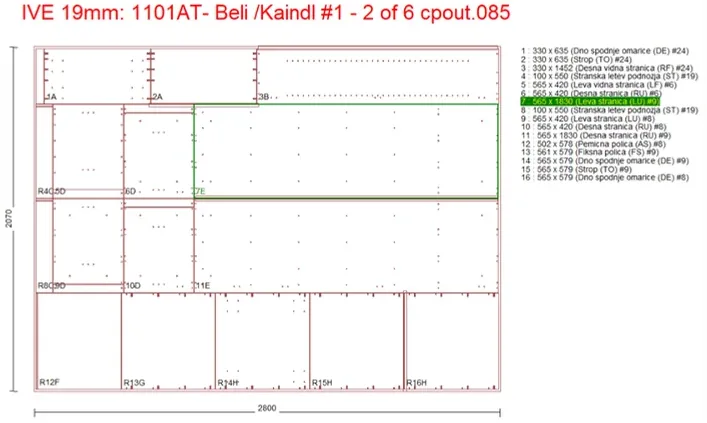

Optimizacija svih ploča: krojne sheme, ispis koraka krojenja, popis osnovnih ploča i vođenje ostataka.

• optimizacija ploča i odabir stroja za krojenje
• parametri, dodavanje ostataka i filtriranje elemenata
• uvoz krojne liste (.csv, .txt)
• rezultat: krojne liste i popis ostataka

Za optimizaciju krojenja modul za proizvodnju S2M CENTER nije potreban: xOptimizer treba samo osnovni paket Core + Cabinets.

CV Asistent — naljepnice i vođenje krojenja (bez proizvodnog modula)

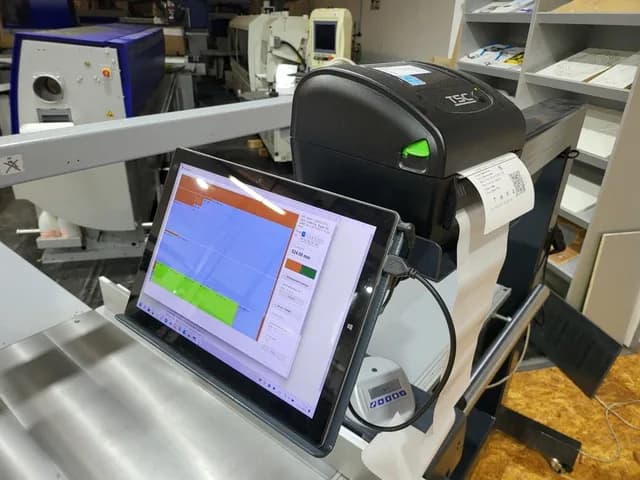

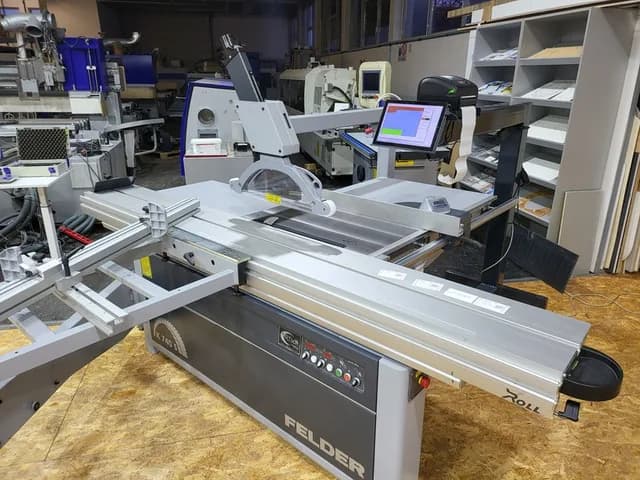

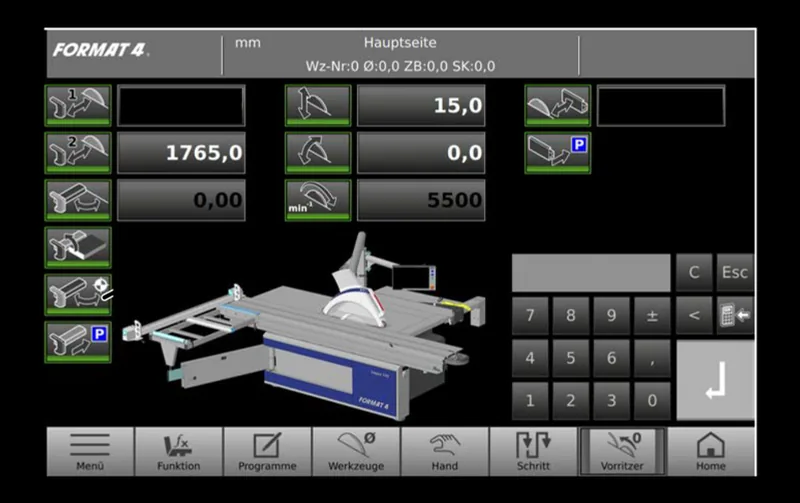

Naljepnice na pločama u fazi krojenja i vođenje krojenja na tabletu za ručne formatne pile, vertikalne pile i krojačice sa starijom upravljačkom jedinicom.

Tablet i pisač za naljepnice nisu uključeni u cijenu.

CV Asistent — naljepnice i vođenje krojenja (s proizvodnim modulom)

Naljepnice s nazivima elemenata, vrstom materijala, dimenzijama, nazivima NC programa i slikama, ispisane ručno ili automatski na krojačicama ploča, CNC nesting strojevima i klasičnim formatnim pilama.

Tablet i pisač za naljepnice nisu uključeni u cijenu.

Modul za izradu naljepnica i vođenje krojenja za nesting

Label omogućuje pripremu za ispis naljepnica na pločama u fazi krojenja. Na naljepnicama su zapisani svi podaci koji pomažu u različitim fazama proizvodnje — od kantiranja i obrade na CNC strojevima do montaže. Sadrže nazive elemenata, vrstu materijala, dimenzije, nazive NC programa i slike. Naljepnice možemo ispisati ručno ili automatski na krojačicama ploča, CNC nesting strojevima i klasičnim formatnim pilama.

TSC DA220

Pisač za ispis naljepnica, kompatibilan s programom Cabinet Vision. Pri integraciji se uspostavlja veza s računalom.

Newland NLS-HR52

Čitač je pri integraciji povezan s dodatnim programom koji otvara programe.

Naljepnice odgovarajućih dimenzija, za najbolju čitljivost podataka i optimizirane za upotrebu s programom Cabinet Vision.

Obuka u sjedištu tvrtke Totus. Teoretska i praktična obuka. Trajanje: 1 dan.

Obuka u sjedištu tvrtke Totus. Integracija 1 dan po stroju uključenom u Cabinet Vision.
