Premium

Creator 950

Zavzame samo 5m2 prostora.

Omogoča vse ključne funkcije za izdelavo pohištva.

Dimenzije

Dimenzije postavitve

Konstrukcija & teža

Monolitno jekleno ogrodje

1950 kg

Delovne dimenzije

x-os

3000 mm

y-os

950 mm

z-os

80 mm

Hodi delovnih osi

x-os

1475 mm

y-os

1550 mm

z-os

225 mm

Sistem pomika osi

x-os

po zobati letvi

y-os

po zobati letvi

z-os

vijačno vreteno

Hitrosti pomikov

x-os

90 m/min (odprte klešče)

25 m/min (zaprte klešče)

y-os

90 m/min

z-os

18 m/min

Zahtevan tlak za stisnjen zrak

na vhodu

8 barov

minimalni delovni

6 barov

Enota za vrtanje

Vrtalni agregat z vgrajeno žago v x-osi  model DH-17 6H 1S.

17 vrtalnih agregatov (11 vertikalnih vrtalnih glav, 6 horizontalnih vrtalnih glav)

Vpenjanje stebla s premerom stebla 10 mm.

Maksimalni hod 70 mm

Maksimalna dolžina svedrov 70 mm

Vrtalni agregat pokriva celotno delovno območje z vsemi agregati.

Enota žage

Fiksni agregat v smeri osi X

Premer lista 120 mm

Maksimalna širina lista 5 mm

6000 obratov na minuto

Delovno območje

1 delovno območje

Paket vsebuje 1 stopalko za potrditev postavitve obdelovanca na mizo.

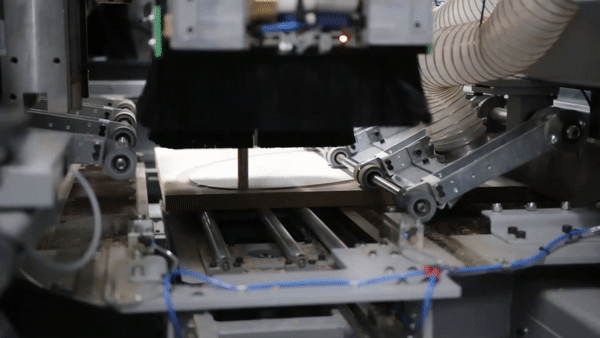

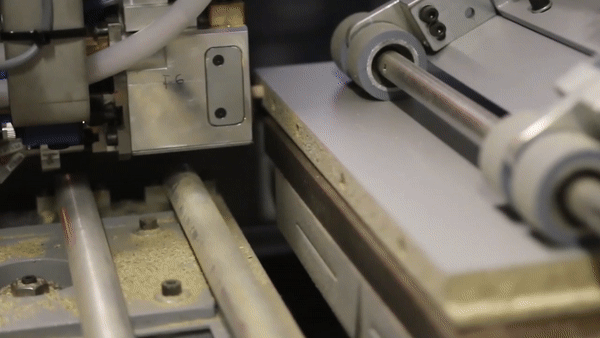

Podajanje obdelovanca

Vertikalni pritisni valjčki zagotavljajo optimalno vodenje obdelovanca

Pomikanje obdelovanca preko dvojnih neodvisnih klešč. Hitrost pomikanja klešč 25/90m/min (zaprte/odprte klešče).

Leva stranska poravnava s pnevmatskim pritiskom.

Enota za rezkanje

Moč motorja  12 kW  (maksimalna moč pri 12.000 obratih na minuto)

1.000 - 24.000 obratov na minuto.

Zračno hlajenje motorja.  Keramični ležaji.

Pnevmatsko vpenjanje orodij tipa HSK-F63 preko skladišča orodij

Pnevmatsko krmiljena odsesovalna kappa na dveh pozicijah

Maksimalna teža orodij  7,5 kg.

Sistem za merjenje obdelovanca v x smeri z ultrazvoki

Merimo dolžino obdelovanca ter prilagodimo programe.

Odsesovalni sistem

Odsesovanje je centralizirano z enotnim izhodom za enostaven priključek na odsesovalni sistem v delavnici. Priključek za odsesovalno cev:  200mm.

Zahtevan pretok zraka za odsesovanje: 2850 m3/h (20m/s, 1000 Pa)

Dodaten priključek premera 100 mm za čiščenje obdelovanca med obdelavo na mizi.

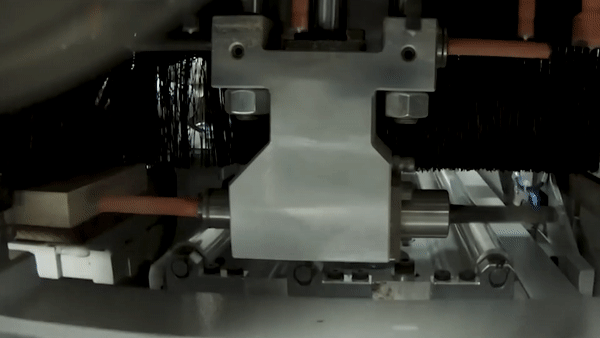

Enota za vstavljanje moznikov

Enota uporablja moznike premera 8 ali 10mm brez dodatkov.

Omogoča istočasno vstavljanje moznikov na sprednji in zadnji strani obdelovanca.

Nastavljamo pozicijo vstavljanja lepila in moznikov po globini.

Skladišče za orodja

Linijsko skladišče  za orodja na desni strani mize

4 pozicije

maksimalni premer orodja 120 mm

maksimalna dolžina orodja 100 mm

ena pozicija za kotni agregat

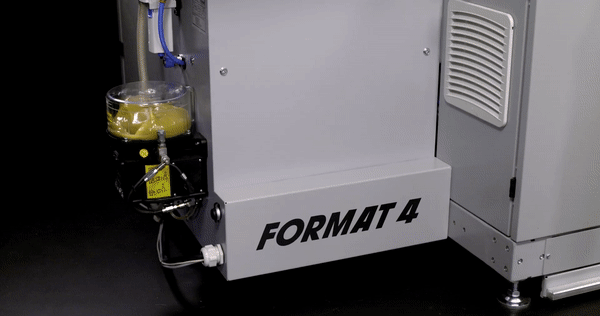

Mazanje vodil

Avtomatsko centralizirano.

Varovanje

Stroj je zaprt z ogrodjem, na vratih so mikrostikala.

Zagon delovnih programov z istočasno potrdivijo dveh gumbov.

Krmiljenje

Krmilnik je izveden preko osebnega računalnika. Monitor in tipkovnica sta postavljena na sprednji strani ogrodja.

Računalnik je sestavljen iz naslednjih komponent:

TRDI DISK, 24" VIDEO LCD MONITOR, DVD-RW, operacijski sistem WINDOWS 7, MREŽNA KARTICA LAN, 2xUSB, priključek ob monitorju.

Dodatni programi

WOOD FLASH program za krmiljenje stroja v slovenskem jeziku.

2 licenci, ena za računalnik na stroju in ena za dodatni računalnik.

WSC program za zagon delovnih programov in izbiro načina dela.

2D simulator

Program za nastavitev parametrov  vseh orodij in program za postavitev orodij na stroju.

Grafični CAD/CAM urejevalnik za pripravo delovnih programov (TPA CAD)

SPLOŠNI MAKROJI / PODPOGRAMI za enostavno izvajanje različnih vrst obdelav (od rezkanja poljubnih oblik do obdelav na stranicah omaric).

Parametrični program za izdelavo NOTRANJIH VRAT z vključenimi funkcijami za grobo in fino formatiranje, brazdanje in spodnja obdelava, izdelavo utorov za ključavnice, kljuke in cilindra, vse vrste pantov, odprtin za zračnike, kukala in različnih vrst zapiral. Posebej so pripravljeni programi za leva in desna vrata.

Program za izdelavo napisov in poglobitev/čiščenje poljubnih kontur. Uporaba 300 parametrov na program za izdelavo pametnih rešitev po meri kupca. Neomejeni uvoz DXF formata iz drugih programov. Grafični 3D prikaz vseh programov.

Ostale karakteristike urejevalnika programov:

-       CAD ukazi (vrtenje, premikanje, ponovitve, risanje kontur v pollinijah ali spline obliki, pomoč pri risanju)

-       Rezkanje napisov (vse TrueType pisave iz računalnika)

-       Izpraznitve poljubnih kontur s poljubnimi orodji (izbira strategije)

-       Povečava in pomanjšava kontur

-       Nastavitev logičnih pogojev v program

-       Uporaba do 300 parametrov/spremenljivk (+ dodatni parametri preko uvoza podprogramov)

-       Interpoliranje rezkalnih poti (glajenje krivulj)

-       Dodajanje virtualnih/navideznih ravnin v poljubni poziciji, ki poenostavljajo uporabo kotnih agregatov

-       Uporaba podprogramov (gnezdenje obdelav)

-       Nastavitev optimizacije obdelav (vrstni red za krajši čas obdelav)

Teleservis

Paket za TELESERVIS preko Interneta: Omogoča povezavo med računalnikom stroja in servisnim centrom, kar omogoča direktna in hitra posredovanja na parametrih stroja, na posameznih delovnih programih in vgrajevanje morebitnih novejših verzij programov.

Potreben je priključek internetne linije do računalnika na stroju.

Vključeni dodatki

Navodila za uporabo in vzdrževanje stroja v slovenskem jeziku.

Električne in pnevmatske sheme.

Priročnik za rezervne dele.

Komplet ključev.

Ročna črpalka za mazanje vrtalnega agregata in ročna črpalka za dodajanje masti v avtomatski sistem mazanja vodil.

Vključena orodja

Vpenjalna glava HSK-F63 (1 komad - desna)

Stročnica za vpenjanje rezkarja s premerom po izbiri (1 komad)

10 svedrov po izbiri (tipično premeri 5, 8, 35 mm)

Palični diamantni rezkar (1 komad, premer 18 mm, delovna višina 43 mm)
