MOČNA MOSTNA KONSTRUKCIJA

Delovne dimenzije:

x-os: 3120mm,

y-os: 2160mm,

z-os: 105mm.

Konstrukcija:  Monolitno jekleno ogrodje.

Teža stroja:  4500 kg.

SISTEM POMIKA PO OSEH

Sistem pomika osi:

x-os: zobata letev, y-os: zobata letev, z-os: vijačno vreteno

Hitrosti pomikov:

x os: 100m/min

y os: 100m/min

z os: 30m/min.

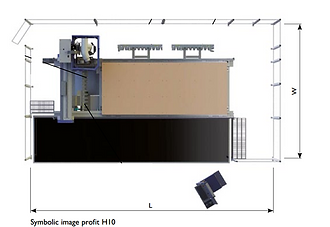

ZUNANJE DIMENZIJE STROJA

Zunanje dimenzije:

Višina (H): 2510mm

Dolžina (L): 6800mm

Širina (W): 4750mm

ENOTA ZA REZKANJE

  • Moč motorja 10kW  (S6 razred, maks. moč pri 12.000 obr/min)

  • Število vrtljajev 1.000-24.000 obr/min (krmiljeno je preko frekvenčnega pretvornika),

  • Hlajenje motorja je zračno.

  • Ležaji so keramični.

  • Pnevmatsko vpenjanje orodij tipa HSK-F63 preko skladišča orodij (stročnice s premerom 0-20mm tipa ERG-32).

  • Pnevmatsko krmiljena odsesovalna kapa na 2 poziciji

  • Maksimalna teža orodij je 7,5kg (v odvisnosti od vrtilne hitrosti).

  • Dodatne klešče za fiksiranje dodatnih agregatov na motor.

  • Električna in mehanska predpriprava za vrtalni agregat.

SKLADIŠČA ZA ORODJA

LINIJSKO SKLADIŠČE ZA ORODJA NA LEVI STRANI MIZE:   8 pozicij, maks. premer orodja 180mm, maksimalna dolžina orodja L=230/300mm, ENA POZICIJA ZA KOTNI AGREGAT

DELOVNA MIZA

Dimenzija del. mize (os X os Y): 3.120 x 2.160mm.

DELOVNA OBMOČJA

1 delovno območje (opcija je za 2 delovna polja in dvemi stopalkami)

Paket vsebuje 1 stopalko za potrditev postavitve obdelovanca na posamezno delovno območje.

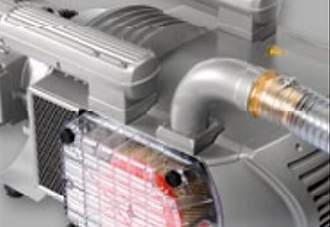

VAKUUMSKA ČRPALKA

Pretok zraka 250m3/h. Število: 2 kos

MAZANJE STROJA

AVTOMATSKO centralizirano mazanje stroja.

ODSESOVALNI SISTEM

Zahtevan pretok zraka za odsesovanje: 4000 m3/h (20m/s, 1000 Pa).

KRMILJENJE STROJA

  • Krmilnik je izveden preko osebnega računalnika. Standardno je računalnik na fiksni konzoli. (Opcija: mobilna konzola)

  • Strojni del krmilnika je sestavljen iz naslednjih komponent: TRDI DISK, 24" VIDEO LCD MONITOR, DVD-RW, operacijski sistem WINDOWS 7, MREŽNA KARTICA LAN, 2xUSB, priključek ob monitorju, nosilec za papir.

PRENOSNA KOMANDA

Vključena v stroj. Omogoča nastavitev hitrosti osi s pomočjo potenciometra in pozicioniranje prijemalk s pomočjo premičnega laserja.

DODATNI PROGRAMI

WOOD FLASH PROGRAMMING SOFTWARE. Program za krmiljenje stroja v SLOVENŠČINI.  2 licenci, eno za računalnik na stroju in eno za dodatno delovno postajo);

WSC program za postavitev prijemalk na mizi in zagon delovnih programov; 2D simulator, Tools manager za nastavitev vseh orodij in program za postavitev orodij na stroju. Grafični urejevalnik za pripravo delovnih programov.

SPLOŠNI MAKROJI/PODPOGRAMI za enostavno izvajanje različnih vrst obdelav (od rezkanja poljubnih oblik do obdelav na stranicah omaric);

Parametrični program za izdelavo NOTRANJIH VRAT z vključenimi funkcijami za grobo in fino formatiranje (rezkar ali žaga), brazdanje in spodnja obdelava, izdelavo utorov za ključavnice, kljuke in cilindra, vse vrste pantov, odprtin za zračnike, kukala in različnih vrst zapiral. Posebej so pripravljeni programi za leva in desna vrata.

Program za izdelavo napisov in poglobitev/čiščenje poljubnih kontur. Uporaba 300 parametrov na program za izdelavo pametnih rešitev po meri kupca. Neomejeni uvoz DXF formata iz drugih programov. Grafični 3D prikaz vseh programov.

Ostale karakteristike urejevalnika programov:

-       CAD ukazi (vrtenje, premikanje, ponovitve, risanje kontur v polyline ali spline obliki, pomoč pri risanju)

-       Rezkanje napisov (vse TrueType pisave iz računalnika)

-       Izpraznitve poljubnih kontur s poljubnimi orodji (izbira strategije)

-       Povečava in pomanjšava kontur

-       Nastavitev logičnih pogojev v program

-       Uporaba do 300 parametrov/spremenljivk (+ dodatni parametri preko uvoza podprogramov)

-       Interpoliranje rezkalnih poti (glajenje krivulj)

-       Dodajanje virtualnih/navideznih ravnin v poljubni poziciji, ki poenostavljajo uporabo kotnih agregatov (četrte in pete osi)

-       Uporaba podprogramov (gnezdenje obdelav)

-       Nastavitev optimizacije obdelav (vrstni red za krajši čas obdelav) in povezave več programov na mizi z optimizacijo menjave orodij

TELESERVIS

Paket za TELESERVIS preko Interneta: Omogoča povezavo med računalnikom stroja in servisnim centrom, kar omogoča direktna in hitra posredovanja na parametrih stroja, na posameznih delovnih programih in vgrajevanje morebitnih novejših verzij programov. Potrebna je povezava računalnika z internetom.

OPCIJA: ENOTA ZA VRTANJE

Vrtalni agregat z vgrajenimi žagicami v x in y-osi  model DH-22.



Vsebuje skupno 22 vrtalnih agregatov: 18 vertikalnih vrtalnih glav + 4 horizontalni svedri

Vpenjanje svedrov s premerom stebla 10mm. Maksimalni hod 70mm. Maksimalna dolžina svedrov 70mm. Vrtalni agregat pokriva celotno delovno območje z vsemi agregati.

OPCIJA: MATRIX MIZA Z LINEARNO POZICIONIRANIMI VODILI SPREDAJ/ZADAJ/LEVO/DESNO

OPCIJA: POVEČANO TESNENEJE VA VSEH LEŽAJNIH BLOKIH LINEARNIH VODIL

OPCIJA: 2 DELOVNA POLJA V X SMERI (možnost izmeničnega dela na mizi)

OPCIJA: UPS SISTEM ZA NEPREKINJENO NAPAJANJE

​Varuje računalnik pred nenadnim izpadom elektrike. Omogoča nemoteno zapiranje vseh aplikacij in postopno  samodejno ugašanje.

* Priporočena opcija.

OPCIJA: ZAPRTE VERIGE ZA X IN Y OS

Varujejo kable v zaprti verigi. V nasprotnem primeru lahko pride do poškodb na kablih zaradi prisotnosti ostrih odrezkov kot posledica obdelave na stroju.

* Priporočena opcija.

OPCIJA: VARNOSTNI SISTEM Z VARNOSTNIMI TEPIHI

OPCIJA: AVTOMATSKO MERJENJE DOLŽINE ORODIJ (10 pozicij v levem sklopu)

OPCIJA: DODATNA FUNKCIONALNOST NA STROJU ZA ODSTRANJEVANJE OBDELOVANCEV IZ MIZE Z MOTROIZRANO NASTAVITVIJO VIŠINE IN ČIŠČENJE MIZE Z ODSESOAVNJEM

OPCIJA: IZHODNA MIZA S PODAJALNIM TRAKOM S ČIŠČENJEM MIZE

OPCIJA: KONTROLNA ENOTA (RAČUNALNIK) NA IZHODNI STRANI Z VKLJUČENIM TISKALNIKOM ZA NALEPKE

OPCIJA: OPTIČNI PRIKAZ STROJA NA KABINI

OPCIJA: DVA DELOVNA POLJA (LEVO/DESNO) ZA IZMENIČNO DELO NA STROJU

OPCIJA: DODATNO STRANSKO SKLADIŠČE Z 8 POZICIJAMI

* Priporočena opcija.

OPCIJA: DODATNO SKLADIŠČE ZA ORODJA 10 POZICIJ NA ZADNJI STRANI LEVO

Zračna blazina na vhodni in izhodni mizi

* Priporočena opcija.

OPCIJA: KLIMATIZACIJSKA NAPRAVA ZA ELEKTRO OMARO

*Priporočena opcija

OPCIJA: DODATNA VAKUUMSKA ČRPALKA 250 M3/H (SKUPNO 750 M3/H)

OPCIJA: DODATNI PRIKLJUČKI ZA KONTRAŠABLONE

OPCIJA: ČITALEC ČRTNE KODE (BREZŽIČNI)

OPCIJA: LASER ZA POZICIONIRANJE PRIJEMALK

OPCIJA: KOMPLET DVIŽNIH CILINDROV ZA DVIGOVANJE SPODNJE TAMPONSKE PLOŠČE (18 cilindrov

OPCIJA: NAKLADALNI SISTEM Z DVIŽNO MIZO NA VHODU

OPCIJA: NAKLADALNI SISTEM S FIKSNO MIZO NA VHODU

OPCIJA: PORAVNALNA ENOTA ZA VHODNO DVIŽNO MIZO

ČETRTA OS ZA GLAVNI AGREGAT (0-360°)

OPCIJA: 5 OSNI NASTAVLJIV KOTNI AGREGAT

OPCIJA: 5 OSNI NASTAVLJIV KOTNI AGREGAT 5-MOTION

OPCIJA: L-MOTION NAKLADALNI SISTEM

OPCIJA: FLASHNEST PROFESSIONAL (1 računalnik + modul za tiskanje nalepk)
